Фільтр для очистки масла
Номер патенту: 27302
Опубліковано: 25.10.2007
Автори: Марченко Сергій Леонідович, Колтунов Георгій Анатолійович
Формула / Реферат
1.Фільтр для очистки масла, який містить корпус, всередині якого розташовані кришка, яка спирається на пружний уступ та складається з підсилювача кришки, накладки і розташованого між ними ущільнювача, а також фільтрувальний елемент та пружину, який відрізняється тим, що пружний уступ виконаний у вигляді конусної поверхні, направленої до осі корпусу.
2. Фільтр для очистки масла, який відрізняється тим, що конусна поверхня пружного уступу розташована під кутом від 0,5° до 30° до твірної внутрішньої поверхні корпусу фільтра.
3. Фільтр для очистки масла, який відрізняється тим, що довжина конусної поверхні складає від 0,5 до 10,0 мм.
4. Фільтр для очистки масла, який відрізняється тим, що зовнішня поверхня підсилювача кришки виконана з кутом конусності, відповідним куту конусності пружного уступу з боку посадки підсилювача на пружний уступ.
5. Фільтр для очистки масла, який відрізняється тим, що пружний уступ виконаний на відстані від торцевої крайки корпусу фільтра, принаймні відповідного висоті кришки, збільшеної на висоту, необхідну для запирання кришки в корпусі.
Текст

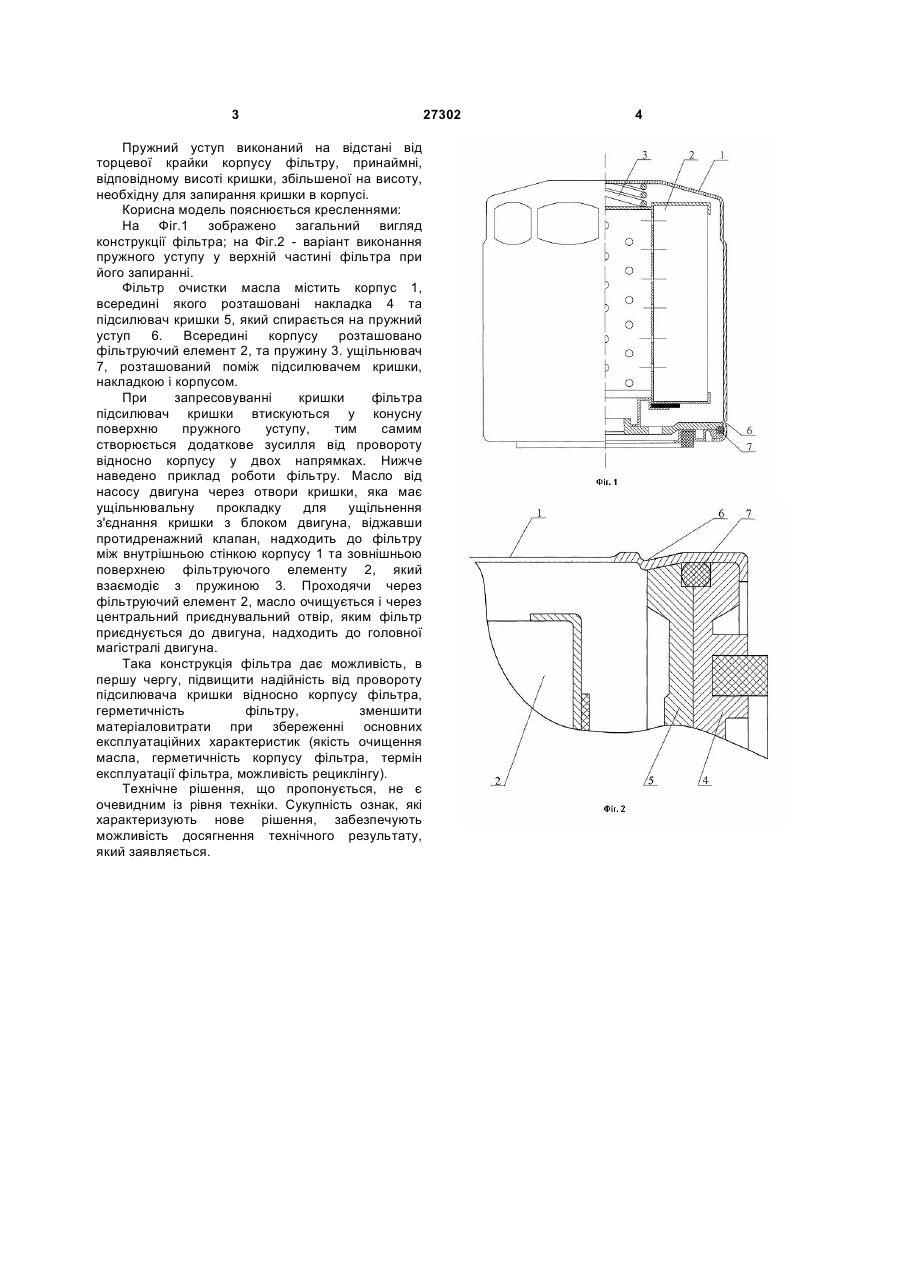

1.Фільтр для очистки масла, який містить корпус, всередині якого розташовані кришка, яка спирається на пружний уступ та складається з підсилювача кришки, накладки і розташованого між ними ущільнювача, а також фільтрувальний елемент та пружину, який відрізняється тим, що пружний уступ виконаний у вигляді конусної поверхні, направленої до осі корпусу. 3 Пружний уступ виконаний на відстані від торцевої крайки корпусу фільтру, принаймні, відповідному висоті кришки, збільшеної на висоту, необхідну для запирання кришки в корпусі. Корисна модель пояснюється кресленнями: На Фіг.1 зображено загальний вигляд конструкції фільтра; на Фіг.2 - варіант виконання пружного уступу у верхній частині фільтра при його запиранні. Фільтр очистки масла містить корпус 1, всередині якого розташовані накладка 4 та підсилювач кришки 5, який спирається на пружний уступ 6. Всередині корпусу розташовано фільтруючий елемент 2, та пружину 3. ущільнювач 7, розташований поміж підсилювачем кришки, накладкою і корпусом. При запресовуванні кришки фільтра підсилювач кришки втискуються у конусну поверхню пружного уступу, тим самим створюється додаткове зусилля від провороту відносно корпусу у двох напрямках. Нижче наведено приклад роботи фільтру. Масло від насосу двигуна через отвори кришки, яка має ущільнювальну прокладку для ущільнення з'єднання кришки з блоком двигуна, віджавши протидренажний клапан, надходить до фільтру між внутрішньою стінкою корпусу 1 та зовнішньою поверхнею фільтруючого елементу 2, який взаємодіє з пружиною 3. Проходячи через фільтруючий елемент 2, масло очищується і через центральний приєднувальний отвір, яким фільтр приєднується до двигуна, надходить до головної магістралі двигуна. Така конструкція фільтра дає можливість, в першу чергу, підвищити надійність від провороту підсилювача кришки відносно корпусу фільтра, герметичність фільтру, зменшити матеріаловитрати при збереженні основних експлуатаційних характеристик (якість очищення масла, герметичність корпусу фільтра, термін експлуатації фільтра, можливість рециклінгу). Технічне рішення, що пропонується, не є очевидним із рівня техніки. Сукупність ознак, які характеризують нове рішення, забезпечують можливість досягнення технічного результату, який заявляється. 27302 4
