Фільтр газовий

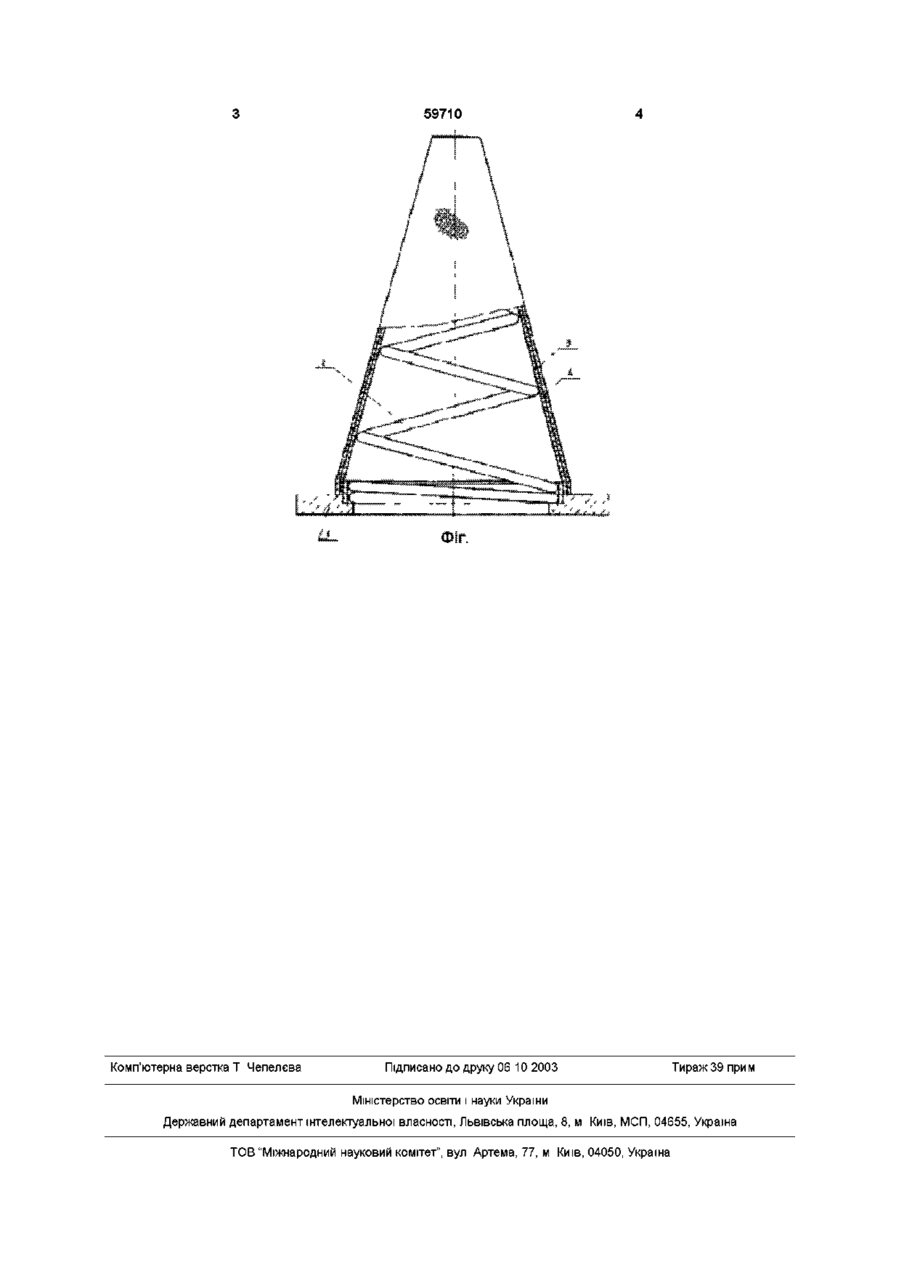

Фільтр газовий, що містить корпус у вигляді кільцевого диска, до якого жорстко закріплений каркас конічної форми з ребрами жорсткості та фільтрувальний елемент, який відрізняється тим, що каркас виконаний у вигляді конічної пружини Винахід відноситься до техніки очищення газів, зокрема для очищення природних і технологічних газів Відомий фільтр газовий [1], який складається з корпусу в якому розміщений фільтрувальний елемент конусної форми з каркасом обладнаним ребрами жорсткості Недоліком даного фільтра є складність конструкції як корпусу так і конічного каркасу Найбільш близьким до винаходу, що заявляється є фільтр газовий [2], що містить корпус у вигляді кільцевого диска до якого жорстко закріплений каркас конічної форми з ребрами жорсткості та фільтрувальний елемент Проте даний фільтр має складну конструкцію В основу винаходу фільтр газовий, поставлена задача спрощення конструкції Поставлена задача вирішується тим, що каркас фільтра виконаний у вигляді конічної пружини Основа конічної пружини жорстко закріплена до кільцевого диска Суть винаходу пояснюється кресленням На фіг схематично зображено фільтр газовий Фільтр складається з кільцевого диска 1 до якого жорстко закріплений каркас 2 у вигляді конічної пружини На каркасі 2 розміщений фільтрувальний елемент, що складається з фільтрувального полотна 3 та металевої сітки 4 Для готовності фільтра до експлуатації на конічний пружинний каркас встановлюють та закріплюють на ньому фільтрувальний елемент, що складається з фільтрувального полотна та металевої сітки В МІСЦІ газопроводу, де встановлюється фільтр роз'єднують фланцеве з'єднання Фланці очищують По обидві сторони кільцевого диску фільтра встановлюють змащені паронітові прокладки, а конічну частину фільтра вставляють в середину однієї з роз'єднаної частини ділянки труб, так, щоб вершина конічного фільтрувального елемента була направлена назустріч потоку газу Після ЦЬОГО фланці з'єднують між собою Фільтр готовий до роботи Заявлений фільтр в порівнянні з прототипом має простішу конструкцію, більш технологічний та дешевший Крім того пружинний каркас може виконувати роль буфера при газових ударах, захищаючи при цьому газове обладнання, наприклад газові лічильники Література 1 «Фільтр для очистки газів» - патент України №47039 А, Бюл №8, 2002р 2 «Фільтр для очистки газів» - патент України №31659, Бюл №2, 2000р 1 ю 59710 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
