Пристрій для формування маяків із будівельних розчинів

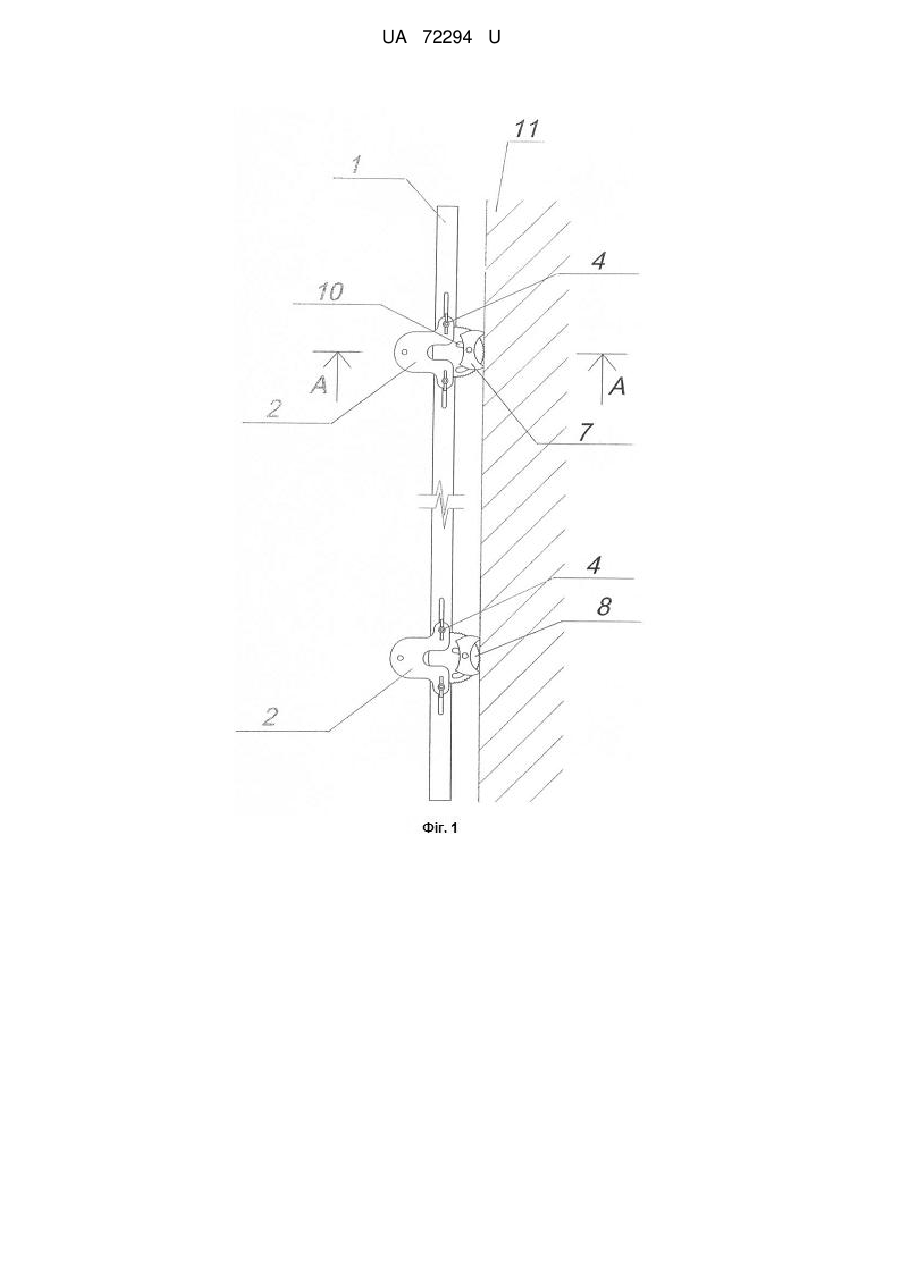

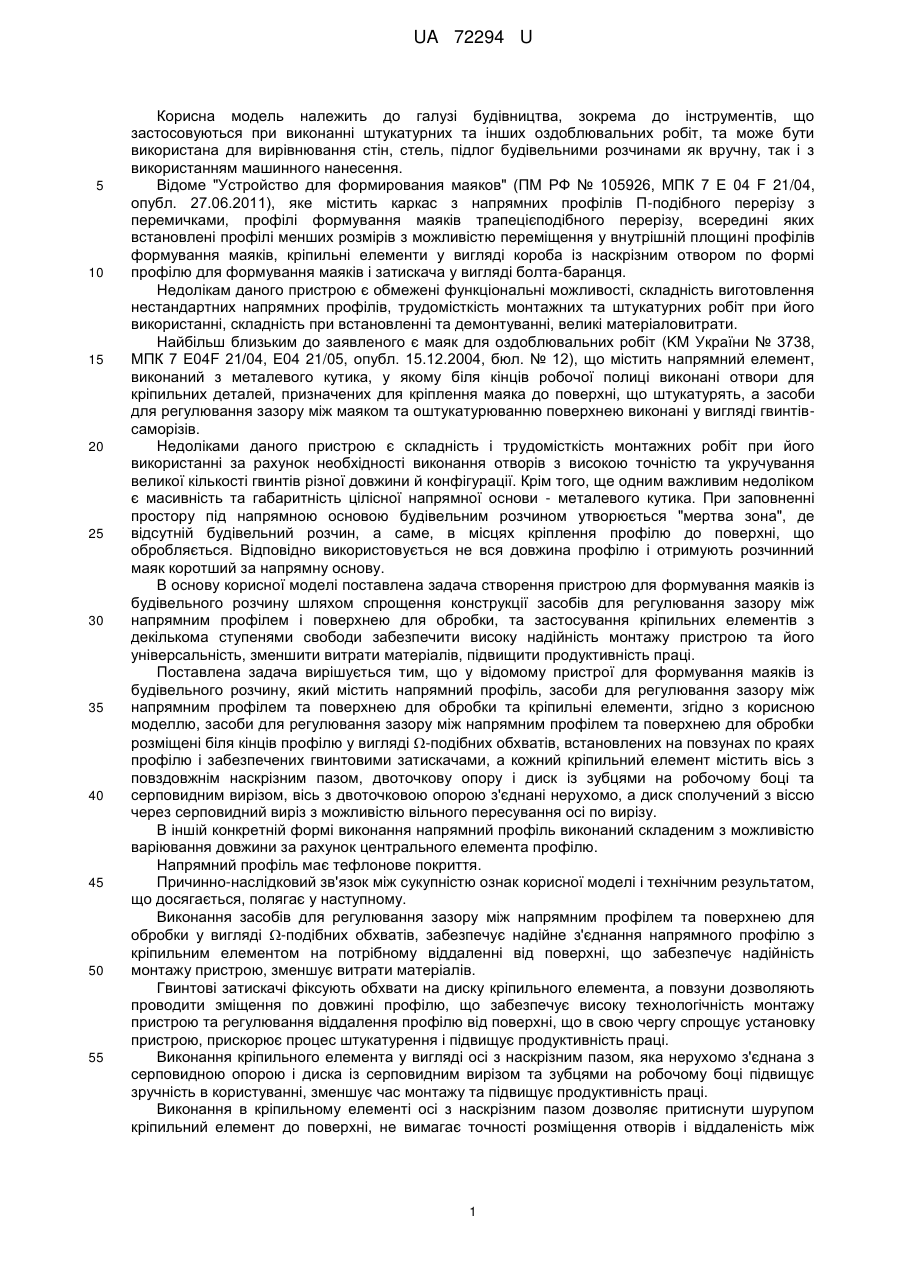

Реферат: Пристрій для формування маяків із будівельного розчину містить напрямний профіль, засоби для регулювання зазору між напрямним профілем і поверхнею для обробки та кріпильні елементи. Засоби для регулювання зазору між напрямним профілем та поверхнею для обробки виконані у вигляді -подібних обхватів, встановлених на повзунах по краях профілю і оснащених гвинтовими затискачами. Кожний кріпильний елемент містить вісь з повздовжнім наскрізним пазом, двоточкову опору і диск із зубцями на робочому боці та серповидним вирізом. Вісь з двоточковою опорою з'єднані нерухомо. Диск сполучений з віссю через серповидний виріз з можливістю вільного пересування осі по вирізу. Напрямний профіль виконаний складеним з можливістю варіювання довжини за рахунок центрального елемента профілю та має тефлонове покриття. UA 72294 U (12) UA 72294 U UA 72294 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до інструментів, що застосовуються при виконанні штукатурних та інших оздоблювальних робіт, та може бути використана для вирівнювання стін, стель, підлог будівельними розчинами як вручну, так і з використанням машинного нанесення. Відоме "Устройство для формирования маяков" (ПМ РФ № 105926, МПК 7 Е 04 F 21/04, опубл. 27.06.2011), яке містить каркас з напрямних профілів П-подібного перерізу з перемичками, профілі формування маяків трапецієподібного перерізу, всередині яких встановлені профілі менших розмірів з можливістю переміщення у внутрішній площині профілів формування маяків, кріпильні елементи у вигляді короба із наскрізним отвором по формі профілю для формування маяків і затискача у вигляді болта-баранця. Недолікам даного пристрою є обмежені функціональні можливості, складність виготовлення нестандартних напрямних профілів, трудомісткість монтажних та штукатурних робіт при його використанні, складність при встановленні та демонтуванні, великі матеріаловитрати. Найбільш близьким до заявленого є маяк для оздоблювальних робіт (KM України № 3738, МПК 7 Е04F 21/04, Е04 21/05, опубл. 15.12.2004, бюл. № 12), що містить напрямний елемент, виконаний з металевого кутика, у якому біля кінців робочої полиці виконані отвори для кріпильних деталей, призначених для кріплення маяка до поверхні, що штукатурять, а засоби для регулювання зазору між маяком та оштукатурюванню поверхнею виконані у вигляді гвинтівсаморізів. Недоліками даного пристрою є складність і трудомісткість монтажних робіт при його використанні за рахунок необхідності виконання отворів з високою точністю та укручування великої кількості гвинтів різної довжини й конфігурації. Крім того, ще одним важливим недоліком є масивність та габаритність цілісної напрямної основи - металевого кутика. При заповненні простору під напрямною основою будівельним розчином утворюється "мертва зона", де відсутній будівельний розчин, а саме, в місцях кріплення профілю до поверхні, що обробляється. Відповідно використовується не вся довжина профілю і отримують розчинний маяк коротший за напрямну основу. В основу корисної моделі поставлена задача створення пристрою для формування маяків із будівельного розчину шляхом спрощення конструкції засобів для регулювання зазору між напрямним профілем і поверхнею для обробки, та застосування кріпильних елементів з декількома ступенями свободи забезпечити високу надійність монтажу пристрою та його універсальність, зменшити витрати матеріалів, підвищити продуктивність праці. Поставлена задача вирішується тим, що у відомому пристрої для формування маяків із будівельного розчину, який містить напрямний профіль, засоби для регулювання зазору між напрямним профілем та поверхнею для обробки та кріпильні елементи, згідно з корисною моделлю, засоби для регулювання зазору між напрямним профілем та поверхнею для обробки розміщені біля кінців профілю у вигляді -подібних обхватів, встановлених на повзунах по краях профілю і забезпечених гвинтовими затискачами, а кожний кріпильний елемент містить вісь з повздовжнім наскрізним пазом, двоточкову опору і диск із зубцями на робочому боці та серповидним вирізом, вісь з двоточковою опорою з'єднані нерухомо, а диск сполучений з віссю через серповидний виріз з можливістю вільного пересування осі по вирізу. В іншій конкретній формі виконання напрямний профіль виконаний складеним з можливістю варіювання довжини за рахунок центрального елемента профілю. Напрямний профіль має тефлонове покриття. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Виконання засобів для регулювання зазору між напрямним профілем та поверхнею для обробки у вигляді -подібних обхватів, забезпечує надійне з'єднання напрямного профілю з кріпильним елементом на потрібному віддаленні від поверхні, що забезпечує надійність монтажу пристрою, зменшує витрати матеріалів. Гвинтові затискачі фіксують обхвати на диску кріпильного елемента, а повзуни дозволяють проводити зміщення по довжині профілю, що забезпечує високу технологічність монтажу пристрою та регулювання віддалення профілю від поверхні, що в свою чергу спрощує установку пристрою, прискорює процес штукатурення і підвищує продуктивність праці. Виконання кріпильного елемента у вигляді осі з наскрізним пазом, яка нерухомо з'єднана з серповидною опорою і диска із серповидним вирізом та зубцями на робочому боці підвищує зручність в користуванні, зменшує час монтажу та підвищує продуктивність праці. Виконання в кріпильному елементі осі з наскрізним пазом дозволяє притиснути шурупом кріпильний елемент до поверхні, не вимагає точності розміщення отворів і віддаленість між 1 UA 72294 U 5 10 15 20 25 30 35 40 45 отворами може бути в межах декількох величин, що скорочує витрати часу на монтаж і підвищує продуктивність праці. Наявність серповидного вирізу на диску для вільного пересування осі по вирізу дозволяє компенсувати нерівності на поверхні, що обробляється, швидко настроїти перпендикулярність диска і отримати штукатурну поверхню високої якості, зменшити витрати матеріалів та підвищити продуктивність праці. Виконання напрямного профілю складеним з можливістю варіювання довжини за рахунок центрального елемента профілю, дозволяє не тільки легко транспортувати даний пристрій, а і підвищити гнучкість системи до різних форматів поверхонь, що забезпечує універсальність пристрою, крім того підвищується продуктивність праці за рахунок безперервної роботи без затримки на застигання будівельного розчину під профілем. Наявність на напрямному профілі тефлонового покриття дозволяє уникнути прилипання будівельних сумішей до профілю та зникає необхідність мити пристрій після використання, що також підвищує продуктивність праці. Крім того, профіль можна використовувати при вирівнюванні будь-яких поверхонь, при правильному використанні може використовуватись довгостроково, що також є економічно вигідним. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - зображений загальний вигляд пристрою, встановлений на поверхні; на фіг. 2 - вигляд пристрою збоку; на фіг. 3 - переріз А-А фіг. 1; фіг. 4 - варіанти положення кріпильного елемента на поверхні. Пристрій для формування маяків із будівельного розчину містить напрямний профіль 1 визначеної довжини, засоби для регулювання зазору між напрямним профілем і поверхнею для обробки у вигляді -подібних обхватів 2, які встановлені на повзунах 3 і забезпечені гвинтовими затискачами 4. Кожний кріпильний елемент містить вісь 5 з повздовжнім наскрізним пазом 6, двоточкову опору 7, нерухомо з'єднану з віссю 5, і диск 8 із зубцями 9 на робочому боці та серповидним вирізом 10 для вільного пересування осі 5 з двоточковою опорою 7. Кріпильні елементи встановлюють на поверхні для обробки 11 за допомогою шурупа 12 (фіг. 3, 4). Запропонований пристрій використовують наступним чином. Перед встановленням кріпильного пристрою робочий виконує два отвори свердлом в поверхні для обробки 12, вставляє пластиковий дюбель в отвір (на кресл. не показано). Віддаленість між отворами може бути в межах декількох величин, висока точність не потрібна. Виконання даних отворів можливе без розмітки, що значно скорочує витрати часу. Далі кріпильний елемент через повздовжній наскрізний паз 6 осі 5 закріплюється на поверхні 12 шурупом таким чином, щоб диски 8 обох кріпильних елементів були розміщені в одну лінію перпендикулярно поверхні 12. Перпендикулярного розміщення кріпильного елемента досягають тим, що дотик здійснюється на три точки - зубці 9 диску 8 та двоточкову опору 7. Диск 8 вводять в -подібний обхват 2 напрямного профілю 1 та фіксують за допомогою гвинтових затискачів 4. Наявність серповидного вирізу 10 на диску 8 дає можливість переміщувати вісь 5 з двоточковою опорою 7 по вирізу 10 для компенсації нерівності на поверхні 12 і настроїти перпендикулярність диска 8. Напрямний профіль 1 встановлюють на потрібному віддаленні від поверхні для обробки 12. Виконують остаточне регулювання профілю 1 по вертикалі і співвісності дисків 8 з наступною остаточною фіксацією гвинтовими затискачами 4. Підготовлений будівельний розчин кладуть під напрямний профіль 1 за допомогою гумових шпателів. Демонтаж напрямних профілів 1 виконують після набору міцності розчином. Шурупи викручують і також використовують багаторазово, як і пристрій. Заявлений пристрій дозволяє швидко та з високою точністю виконати підготовку до оштукатурювання поверхні. Пристрій зручний у використанні, його застосування значно економить час, матеріали, зменшує фізичне навантаження на робітника та здешевлює роботу. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для формування маяків із будівельного розчину, що містить напрямний профіль, засоби для регулювання зазору між напрямним профілем і поверхнею для обробки та кріпильні елементи, який відрізняється тим, що засоби для регулювання зазору між напрямним профілем та поверхнею для обробки виконані у вигляді -подібних обхватів, встановлених на повзунах по краях профілю і забезпечених гвинтовими затискачами, а кожний кріпильний елемент містить вісь з повздовжнім наскрізним пазом, двоточкову опору і диск із зубцями на робочому боці та серповидним вирізом, вісь з двоточковою опорою з'єднані нерухомо, а диск сполучений з віссю через серповидний виріз з можливістю вільного пересування осі по вирізу. 2 UA 72294 U 2. Пристрій за п. 1, який відрізняється тим, що напрямний профіль виконаний складеним з можливістю варіювання довжини за рахунок центрального елемента профілю. 3. Пристрій за пп. 1, 2, який відрізняється тим, що напрямний профіль має тефлонове покриття. 3 UA 72294 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
