Пристрій для формування будівельних виробів
Номер патенту: 59231
Опубліковано: 10.05.2011
Автори: Гарнець Володимир Миколайович, Зайченко Стефан Володимирович, Приходько Ярослав Сергійович
Формула / Реферат
Пристрій для формування виробів із бетонних сумішей, який включає в себе портал, роздавальний бункер, горизонтально-рухому раму з ущільнюючими робочими роликами, який відрізняється тим, що змінена конструкція роздавального бункера ущільнення відбувається у двох напрямках за рахунок секцій ролика у вигляді зрізаних правильних пірамід
Текст

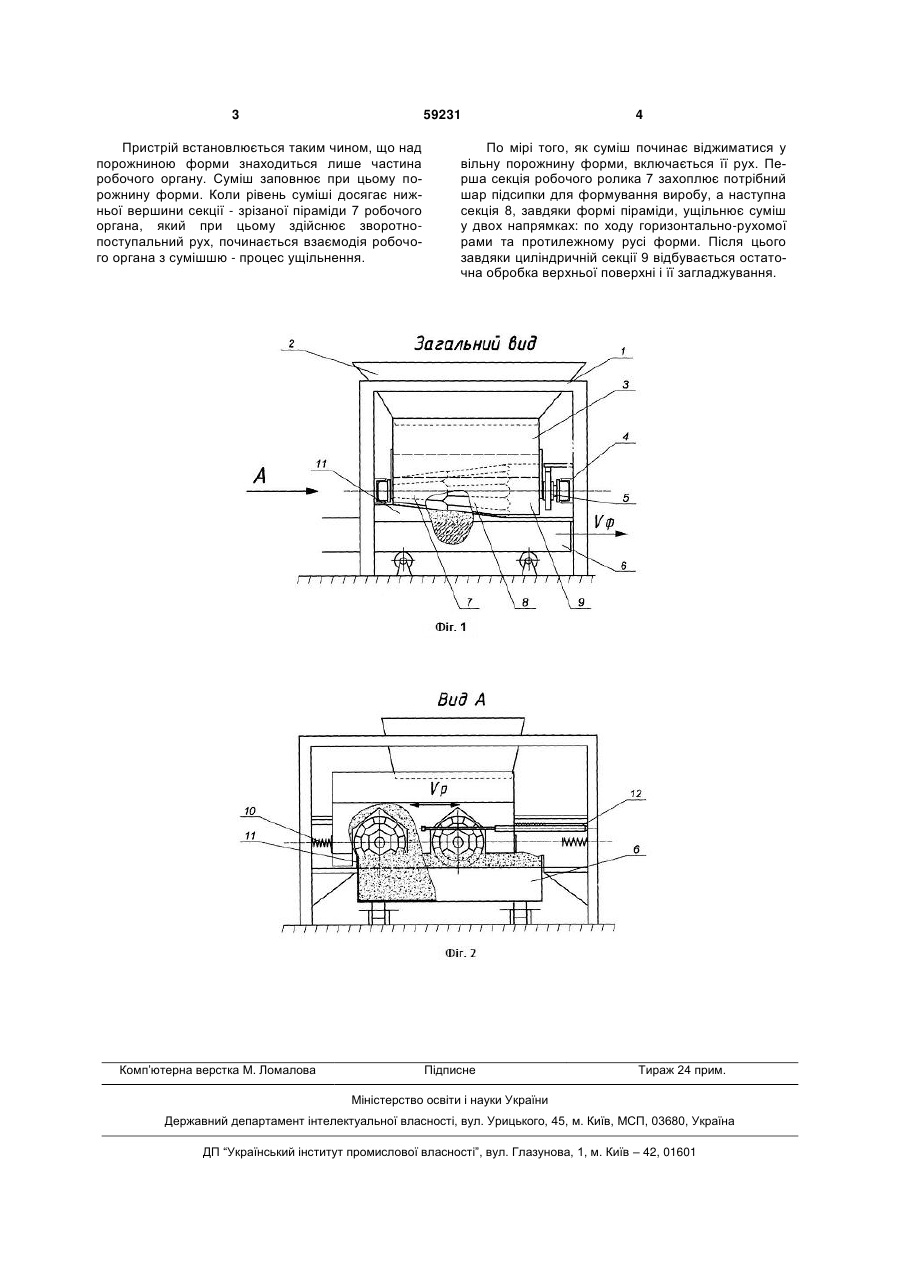

Пристрій для формування виробів із бетонних сумішей, який включає в себе портал, роздавальний бункер, горизонтально-рухому раму з ущільнюючими робочими роликами, який відрізняється тим, що змінена конструкція роздавального бункера ущільнення відбувається у двох напрямках за рахунок секцій ролика у вигляді зрізаних правильних пірамід. (19) (21) u201011977 (22) 11.10.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ГАРНЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ЗАЙЧЕНКО СТЕФАН ВОЛОДИМИРОВИЧ, ПРИХОДЬКО ЯРОСЛАВ СЕРГІЙОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 59231 Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш заповнює при цьому порожнину форми. Коли рівень суміші досягає нижньої вершини секції - зрізаної піраміди 7 робочого органа, який при цьому здійснює зворотнопоступальний рух, починається взаємодія робочого органа з сумішшю - процес ущільнення. Комп’ютерна верстка М. Ломалова 4 По мірі того, як суміш починає віджиматися у вільну порожнину форми, включається її рух. Перша секція робочого ролика 7 захоплює потрібний шар підсипки для формування виробу, а наступна секція 8, завдяки формі піраміди, ущільнює суміш у двох напрямках: по ходу горизонтально-рухомої рами та протилежному русі форми. Після цього завдяки циліндричній секції 9 відбувається остаточна обробка верхньої поверхні і її загладжування. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for molding building articles
Автори англійськоюHarnets Volodymyr Mykolaiovych, Zaichenko Stefan Volodymyrovych, Prykhodko Yaroslav Serhiiovych
Назва патенту російськоюУстройство для формования строительных изделий
Автори російськоюГарнец Владимир Николаевич, Зайченко Стефан Владимирович, Приходько Ярослав Сергеевич
МПК / Мітки
МПК: B28B 13/00
Мітки: пристрій, будівельних, формування, виробів
