Пристрій для очищення внутрішньої поверхні труб

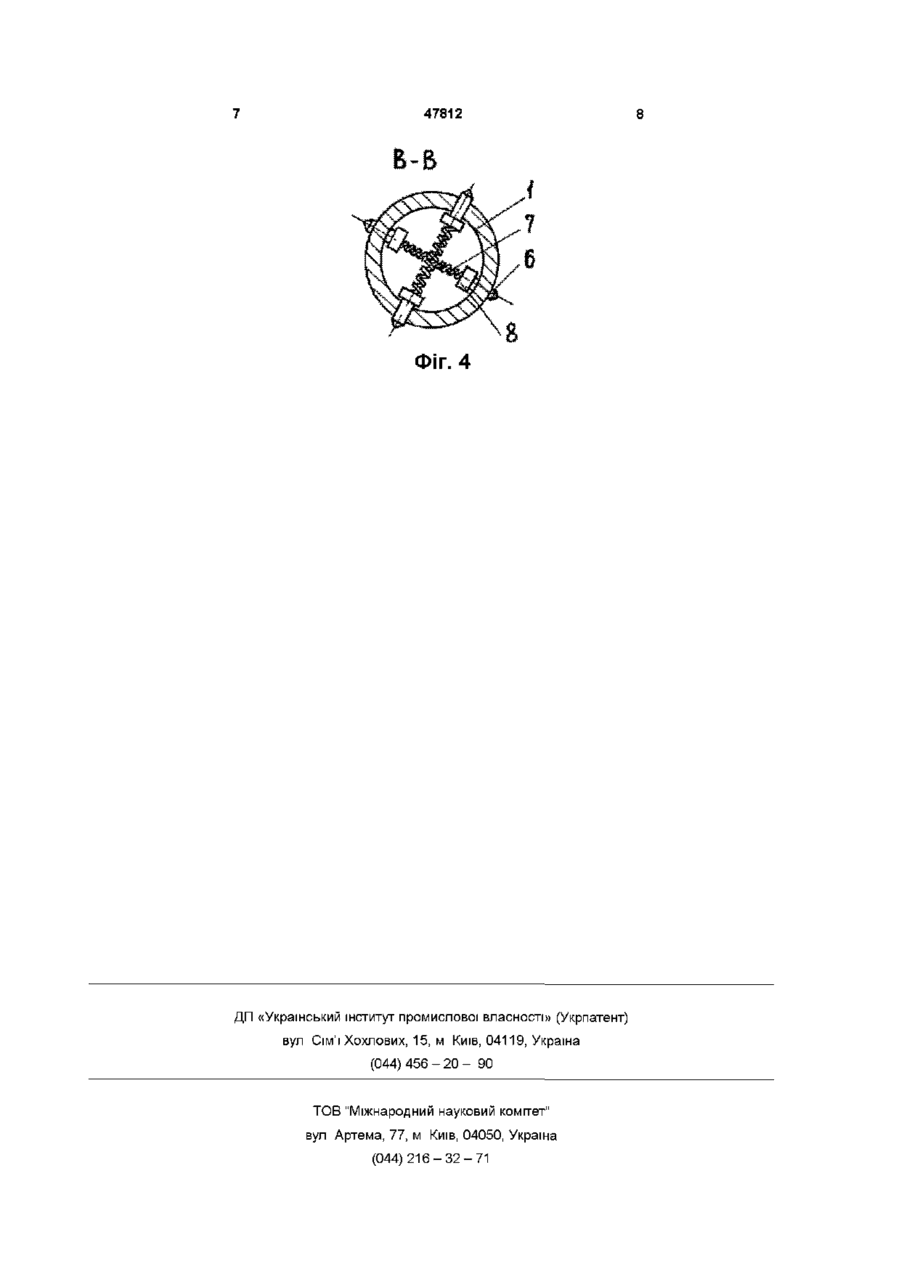

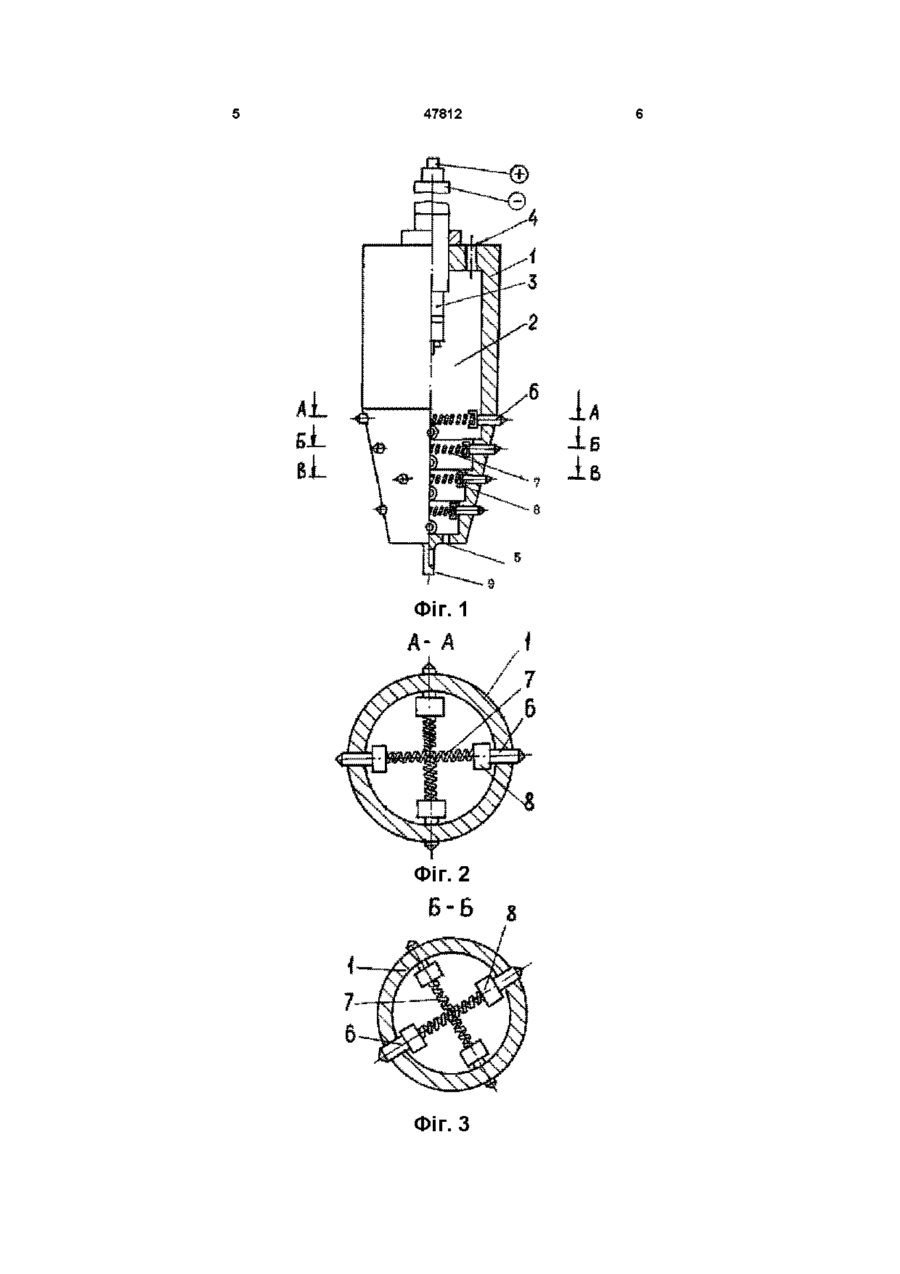

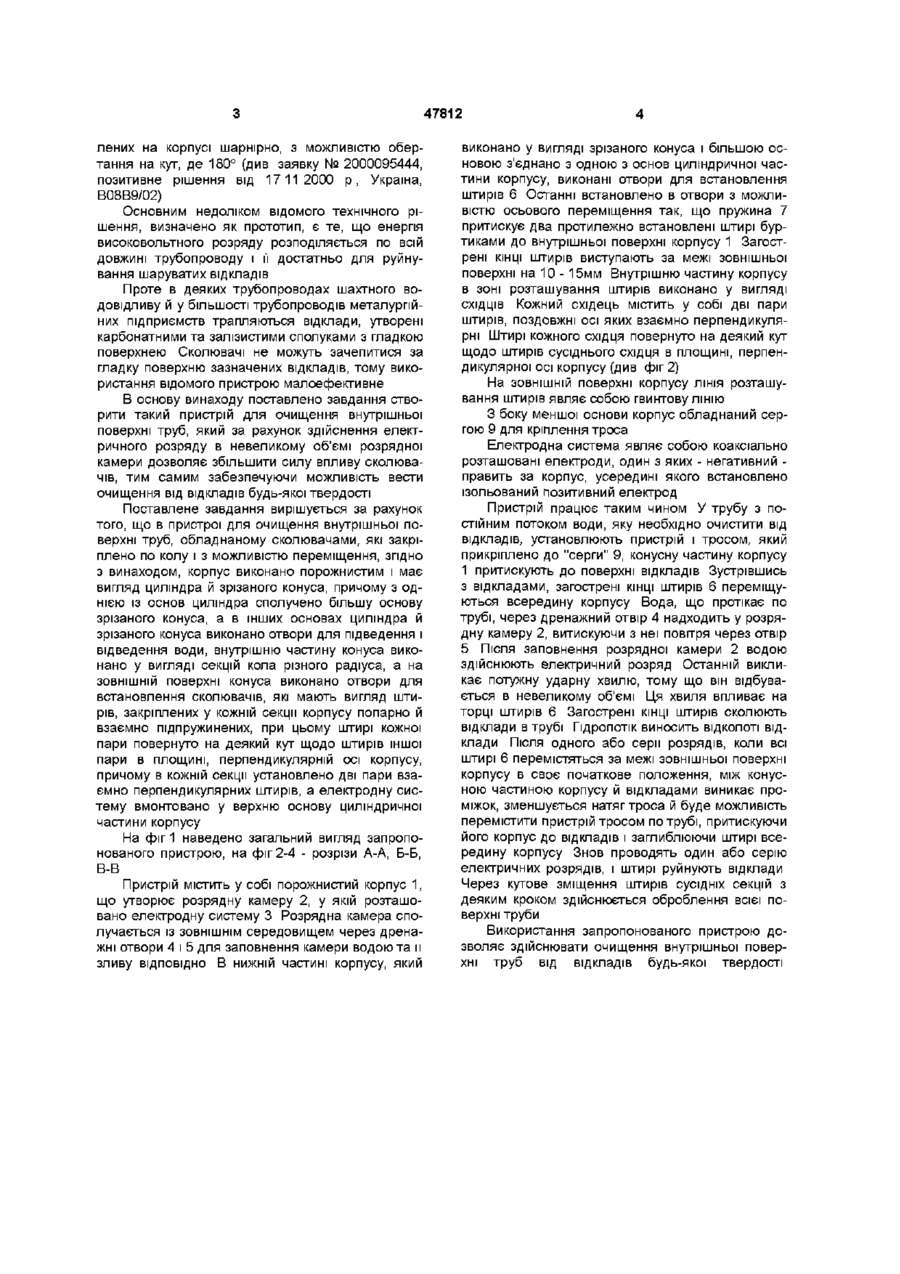

Пристрій для очищення внутрішньої поверхні труб, що містить корпус і сколювачі, які закріплено по колу і з можливістю переміщення, який відрізняється тим, що корпус виконаний порож нистим і має вигляд циліндра и зрізаного конуса, причому з однією із основ циліндра сполучено більшу основу зрізаного конуса, а в інших основах циліндра й зрізаного конуса виконано отвори для підведення і відведення води, внутрішню частину конуса виконано у вигляді секцій кола різного радіуса, а на ЗОВНІШНІЙ поверхні конуса виконано отвори для встановлення сколювачів, які мають вигляд штирів, закріплених у кожній секції корпусу попарно й взаємно під пружинен их, при цьому штирі кожної пари повернуто на деякий кут щодо штирів іншої пари в площині, перпендикулярній осі корпусу, причому в кожній секції установлено дві пари взаємно перпендикулярних штирів, а електродну систему вмонтовано у верхню основу циліндричної частини корпусу Винахід стосується технологічних процесів, пов'язаних з очищенням внутрішньої поверхні довгомірних виробів, зокрема, внутрішніх поверхонь труб шахтного водовідливу та трубопроводів металургійних підприємств У стічних водах вугільних шахт і водах технологічного циклу металургійних підприємств міститься значна КІЛЬКІСТЬ завислих мінеральних частинок, розчинних солей і сполук заліза, які утворюють відклади завтовшки 50 - 60мм високої твердості на внутрішній поверхні водяних труб Зменшення прохідного перерізу труб збільшує навантаження на насоси й одночасно знижує ефективність роботи трубопроводів Методів та пристроїв для очищення труб практично не існує, тому, найчастіше, вони повністю демонтуються й замінюються новими, що спричиняє зупинку технологічного процесу і збільшує вартість обладнання з електродами, розташоване в трубі, яку треба очищати і яка заповнена рідиною Генератор імпульсів має електронний ключ, розташований поблизу електророзрядного пристосування, при цьому вхід ключа з'єднано з одним із полюсів джерела постійного струму, а вихід - з одним із електродів електророзрядного пристосування, другий електрод якого з'єднано з другим полюсом джерела постійного струму Основним недоліком відомого пристрою, визначеного як аналог, є те, що очищення об'єкта здійснюється тільки безпосередньо розрядом і дрібні окремі відкладення, які залишаються на стінках трубопроводу, потребують часто значного додаткового електричного впливу, т я ніяких механічних елементів в цьому пристрої не застосовується Відоме також технічне рішення "Пристрій переважно для очищення внутрішньої поверхні трубопроводу", що містить пару високовольтних електродів, які з'єднані з джерелом постійного струму і розташовані в корпусі, зовнішня поверхня якого обладнана сколювачем, що виконано у вигляді стержнів з гострими кромками, розташованими по колу на однаковій відстані один від одного і закріп Відоме технічне рішення "Спосіб очищення внутрішньої поверхні труб і пристрій для його реалізації" (див заявку № 94007267, Росія, В08В9/02, опубл 27 08 95 р , Б в № 24) Пристрій містить джерело постійного струму, яке з'єднане з генератором імпульсів і електророзрядне пристосування 00 47812 лених на корпусі шарнірно, з можливістю обертання на кут, де 180° (див заявку № 2000095444, позитивне рішення від 17 11 2000 р, Україна, В08В9/02) Основним недоліком відомого технічного рішення, визначено як прототип, є те, що енергія високовольтного розряду розподіляється по всій довжині трубопроводу і її достатньо для руйнування шаруватих відкладів Проте в деяких трубопроводах шахтного водовідливу й у більшості трубопроводів металургійних підприємств трапляються відклади, утворені карбонатними та залізистими сполуками з гладкою поверхнею Сколювачі не можуть зачепитися за гладку поверхню зазначених відкладів, тому використання відомого пристрою малоефективне В основу винаходу поставлено завдання створити такий пристрій для очищення внутрішньої поверхні труб, який за рахунок здійснення електричного розряду в невеликому об'ємі розрядної камери дозволяє збільшити силу впливу сколювачів, тим самим забезпечуючи можливість вести очищення від відкладів будь-якої твердості Поставлене завдання вирішується за рахунок того, що в пристрої для очищення внутрішньої поверхні труб, обладнаному сколювачами, які закріплено по колу і з можливістю переміщення, згідно з винаходом, корпус виконано порожнистим і має вигляд циліндра й зрізаного конуса, причому з однією із основ циліндра сполучено більшу основу зрізаного конуса, а в інших основах циліндра й зрізаного конуса виконано отвори для підведення і відведення води, внутрішню частину конуса виконано у вигляді секцій кола різного радіуса, а на ЗОВНІШНІЙ поверхні конуса виконано отвори для встановлення сколювачів, які мають вигляд штирів, закріплених у кожній секції корпусу попарно й взаємно підпружинених, при цьому штирі кожної пари повернуто на деякий кут щодо штирів іншої пари в площині, перпендикулярній осі корпусу, причому в кожній секції установлено дві пари взаємно перпендикулярних штирів, а електродну систему вмонтовано у верхню основу циліндричної частини корпусу На фіг 1 наведено загальний вигляд запропонованого пристрою, на фіг 2-4 - розрізи А-А, Б-Б, В-В Пристрій містить у собі порожнистий корпус 1, що утворює розрядну камеру 2, у якій розташовано електродну систему 3 Розрядна камера сполучається із ЗОВНІШНІМ середовищем через дренажні отвори 4 і 5 для заповнення камери водою та и зливу ВІДПОВІДНО В нижній частині корпусу, який виконано у вигляді зрізаного конуса і більшою основою з'єднано з одною з основ циліндричної частини корпусу, виконані отвори для встановлення штирів 6 Останні встановлено в отвори з можливістю осьового переміщення так, що пружина 7 притискує два протилежно встановлені штирі буртиками до внутрішньої поверхні корпусу 1 Загострені КІНЦІ штирів виступають за межі зовнішньої поверхні на 10 - 15мм Внутрішню частину корпусу в зоні розташування штирів виконано у вигляді СХІДЦІВ Кожний східець містить у собі дві пари штирів, поздовжні осі яких взаємно перпендикулярні Штирі кожного східця повернуто на деякий кут щодо штирів сусіднього східця в площині, перпендикулярної осі корпусу (див фіг 2) На ЗОВНІШНІЙ поверхні корпусу ЛІНІЯ розташування штирів являє собою гвинтову ЛІНІЮ З боку меншої основи корпус обладнаний сергою 9 для кріплення троса Електродна система являє собою коаксіально розташовані електроди, один з яких - негативний править за корпус, усередині якого встановлено ізольований позитивний електрод Пристрій працює таким чином У трубу з постійним потоком води, яку необхідно очистити від відкладів, установлюють пристрій і тросом, який прикріплено до "серги" 9, конусну частину корпусу 1 притискують до поверхні відкладів Зустрівшись з відкладами, загострені КІНЦІ штирів 6 переміщуються всередину корпусу Вода, що протікає по трубі, через дренажний отвір 4 надходить у розрядну камеру 2, витискуючи з неї повітря через отвір 5 Після заповнення розрядної камери 2 водою здійснюють електричний розряд Останній викликає потужну ударну хвилю, тому що він відбувається в невеликому об'ємі Ця хвиля впливає на торці штирів 6 Загострені КІНЦІ штирів сколюють відклади в трубі Гідропотік виносить ВІДКОЛОТІ відклади Після ОДНОГО або серії розрядів, коли всі штирі 6 перемістяться за межі зовнішньої поверхні корпусу в своє початкове положення, між конусною частиною корпусу й відкладами виникає проміжок, зменшується натяг троса й буде можливість перемістити пристрій тросом по трубі, притискуючи його корпус до відкладів і заглиблюючи штирі всередину корпусу Знов проводять один або серію електричних розрядів, і штирі руйнують відклади Через кутове зміщення штирів сусідніх секцій з деяким кроком здійснюється оброблення всієї поверхні труби Використання запропонованого пристрою дозволяє здійснювати очищення внутрішньої поверхні труб від відкладів будь-якої твердості 47812 ФІГ. 1 Фіг. 2 Фіг. З 47812 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
