Пристрій для підвищення ефективності боротьби з ураганами

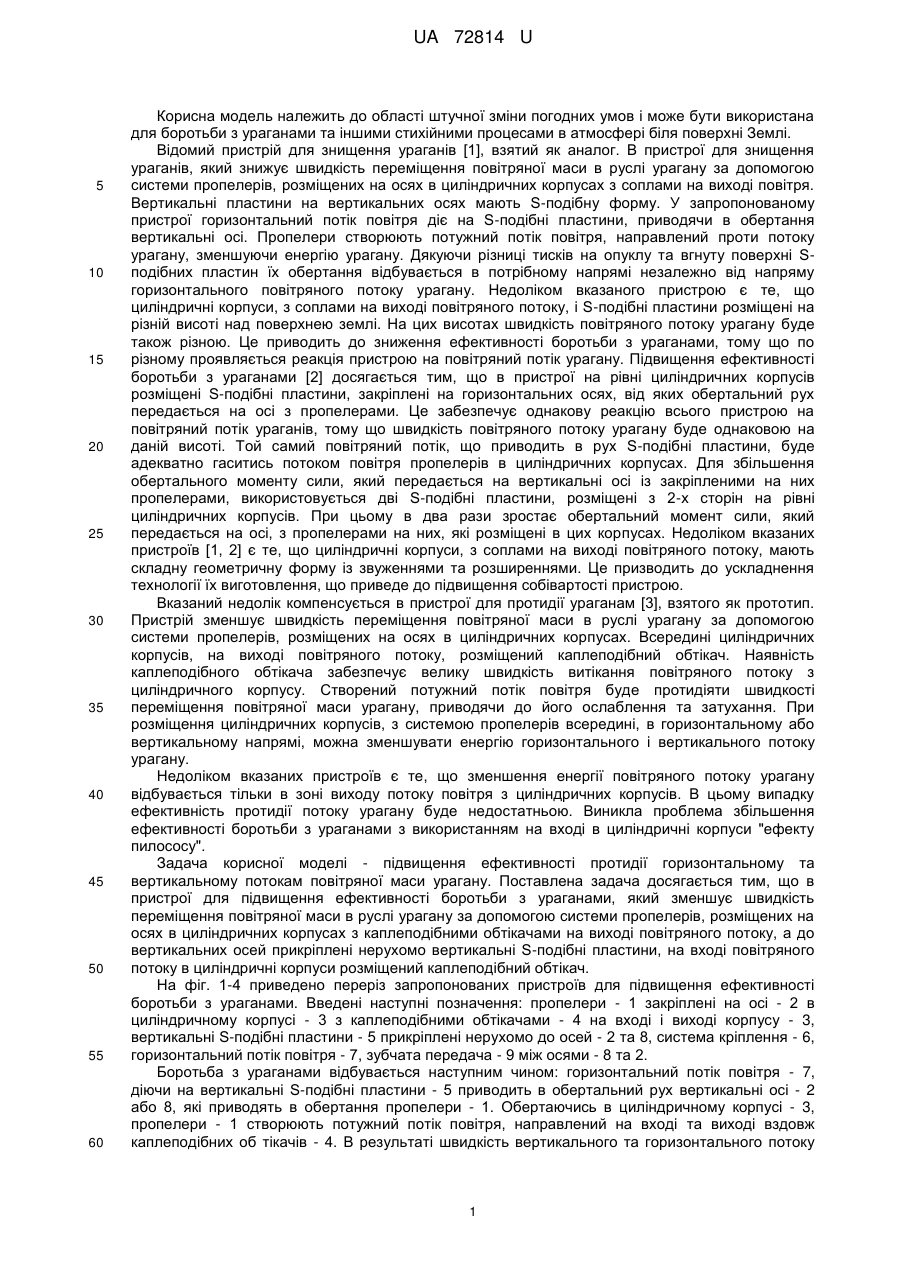

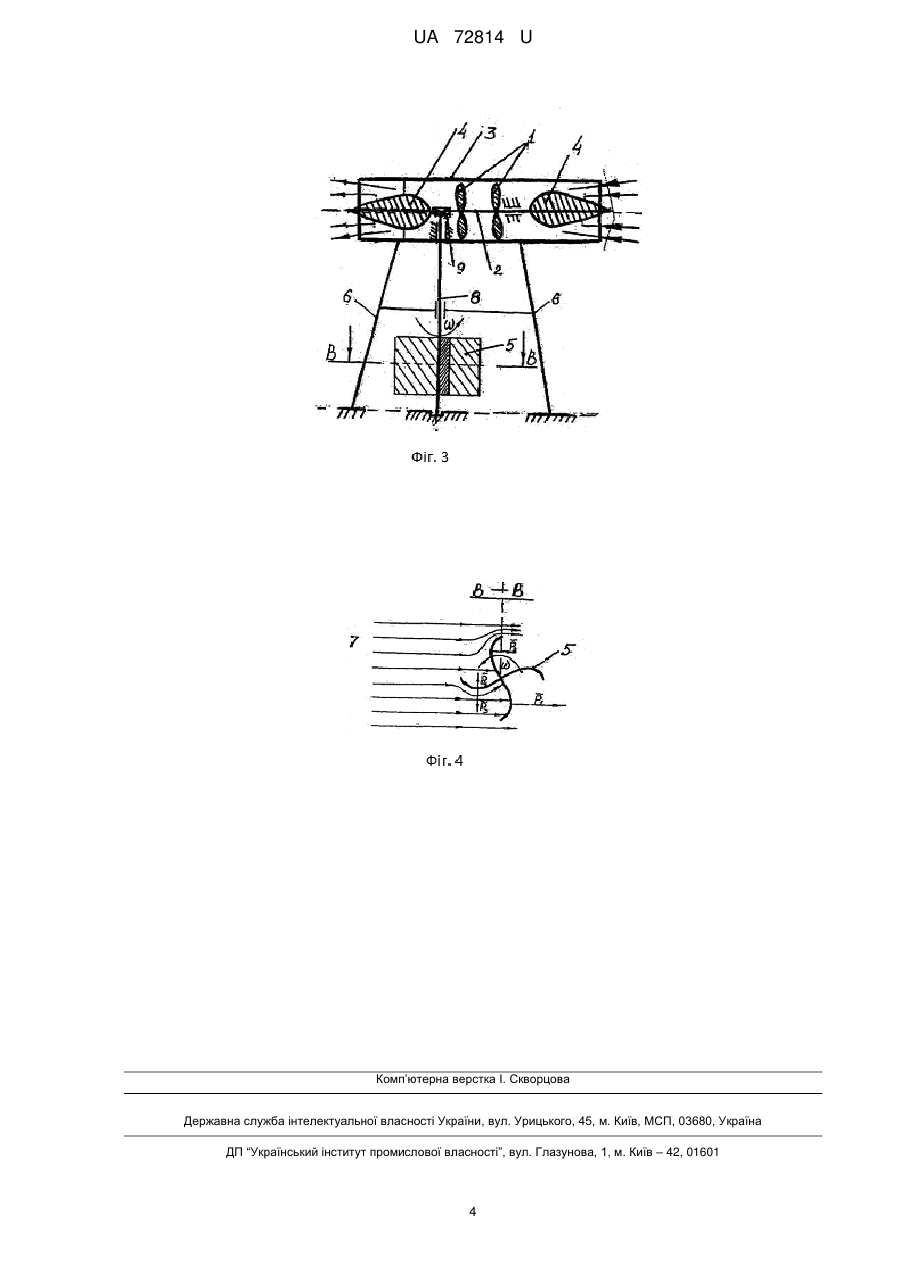

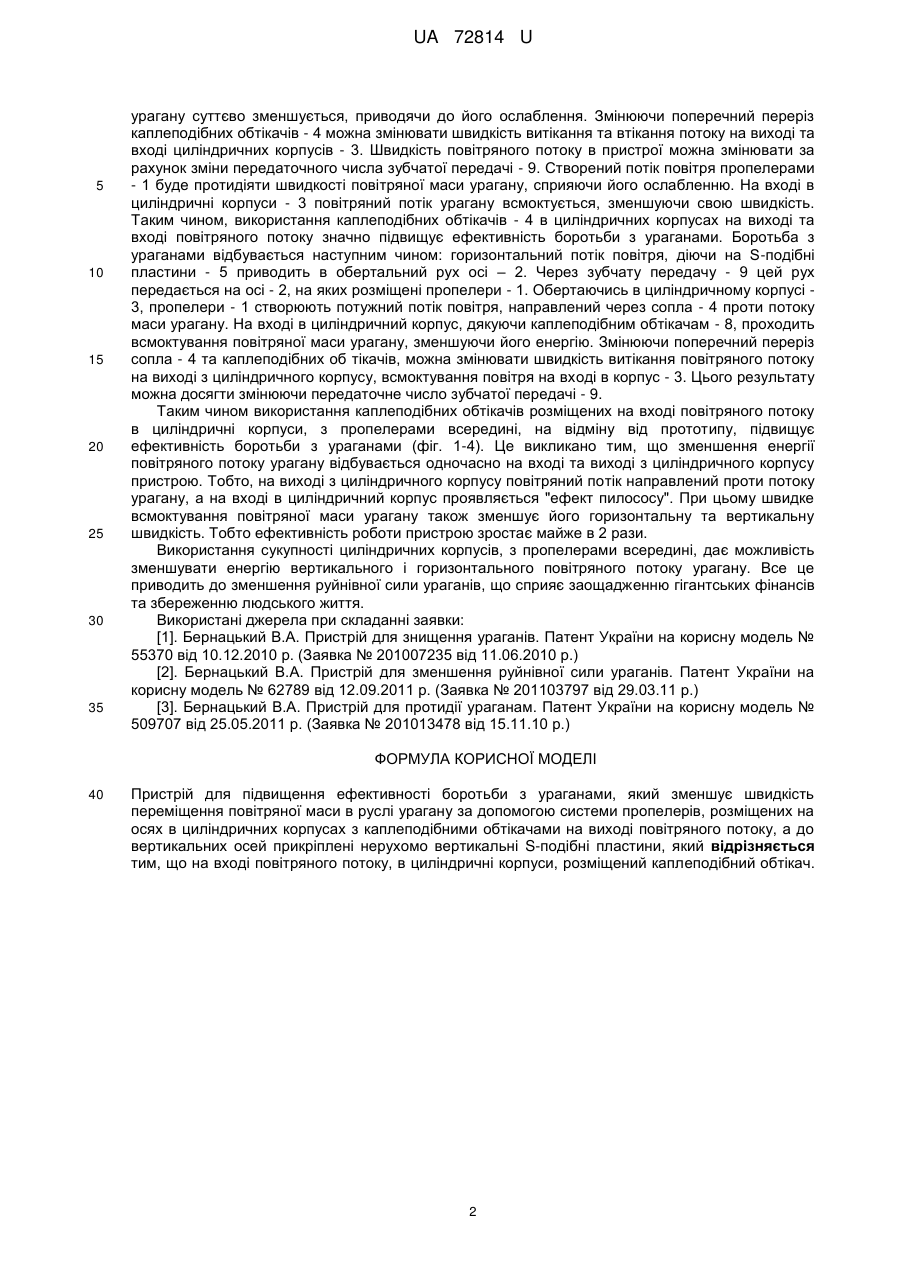

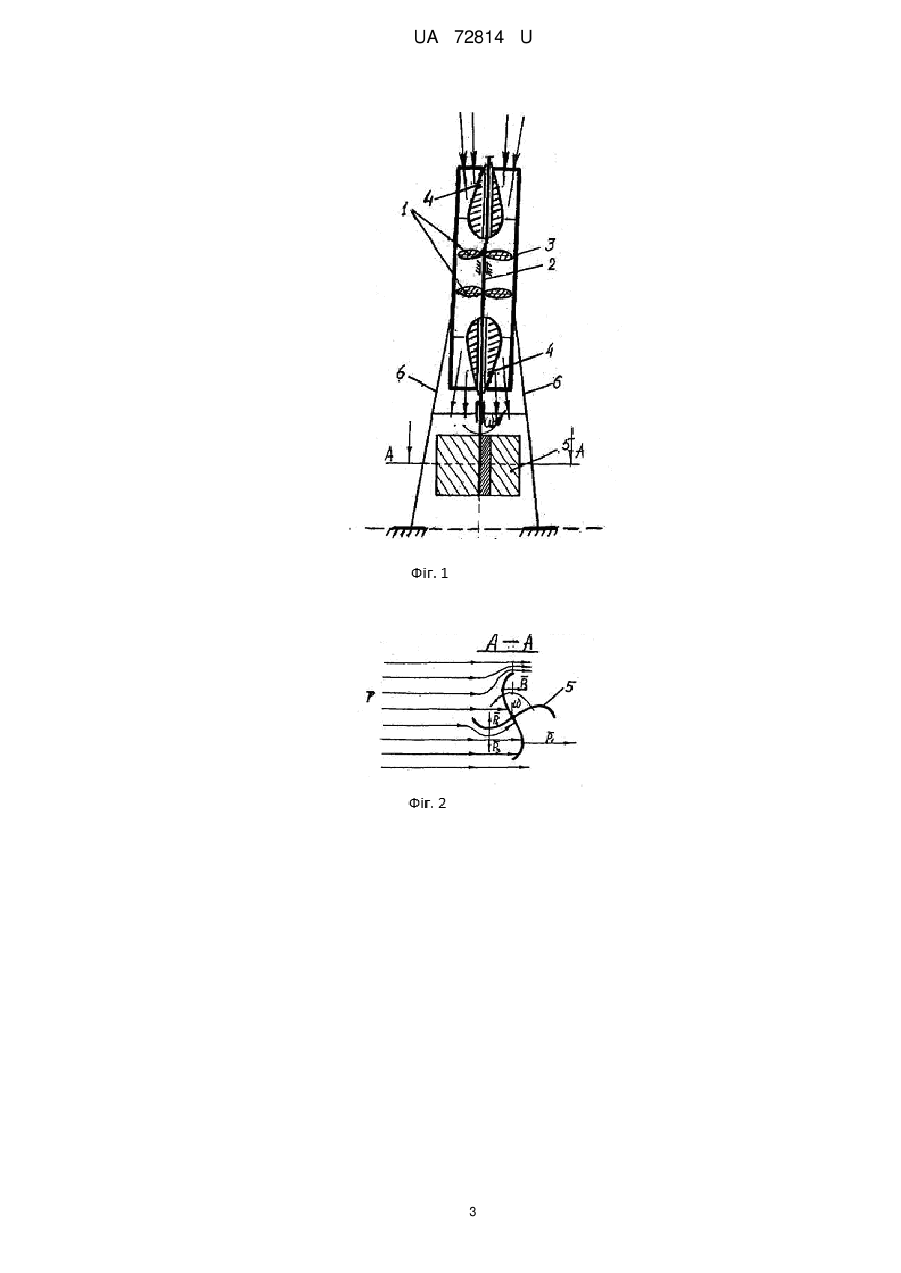

Реферат: UA 72814 U UA 72814 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], взятий як аналог. В пристрої для знищення ураганів, який знижує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітря. Вертикальні пластини на вертикальних осях мають S-подібну форму. У запропонованому пристрої горизонтальний потік повітря діє на S-подібні пластини, приводячи в обертання вертикальні осі. Пропелери створюють потужний потік повітря, направлений проти потоку урагану, зменшуючи енергію урагану. Дякуючи різниці тисків на опуклу та вгнуту поверхні Sподібних пластин їх обертання відбувається в потрібному напрямі незалежно від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є те, що циліндричні корпуси, з соплами на виході повітряного потоку, і S-подібні пластини розміщені на різній висоті над поверхнею землі. На цих висотах швидкість повітряного потоку урагану буде також різною. Це приводить до зниження ефективності боротьби з ураганами, тому що по різному проявляється реакція пристрою на повітряний потік урагану. Підвищення ефективності боротьби з ураганами [2] досягається тим, що в пристрої на рівні циліндричних корпусів розміщені S-подібні пластини, закріплені на горизонтальних осях, від яких обертальний рух передається на осі з пропелерами. Це забезпечує однакову реакцію всього пристрою на повітряний потік ураганів, тому що швидкість повітряного потоку урагану буде однаковою на даній висоті. Той самий повітряний потік, що приводить в рух S-подібні пластини, буде адекватно гаситись потоком повітря пропелерів в циліндричних корпусах. Для збільшення обертального моменту сили, який передається на вертикальні осі із закріпленими на них пропелерами, використовується дві S-подібні пластини, розміщені з 2-х сторін на рівні циліндричних корпусів. При цьому в два рази зростає обертальний момент сили, який передається на осі, з пропелерами на них, які розміщені в цих корпусах. Недоліком вказаних пристроїв [1, 2] є те, що циліндричні корпуси, з соплами на виході повітряного потоку, мають складну геометричну форму із звуженнями та розширеннями. Це призводить до ускладнення технології їх виготовлення, що приведе до підвищення собівартості пристрою. Вказаний недолік компенсується в пристрої для протидії ураганам [3], взятого як прототип. Пристрій зменшує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах. Всередині циліндричних корпусів, на виході повітряного потоку, розміщений каплеподібний обтікач. Наявність каплеподібного обтікача забезпечує велику швидкість витікання повітряного потоку з циліндричного корпусу. Створений потужний потік повітря буде протидіяти швидкості переміщення повітряної маси урагану, приводячи до його ослаблення та затухання. При розміщення циліндричних корпусів, з системою пропелерів всередині, в горизонтальному або вертикальному напрямі, можна зменшувати енергію горизонтального і вертикального потоку урагану. Недоліком вказаних пристроїв є те, що зменшення енергії повітряного потоку урагану відбувається тільки в зоні виходу потоку повітря з циліндричних корпусів. В цьому випадку ефективність протидії потоку урагану буде недостатньою. Виникла проблема збільшення ефективності боротьби з ураганами з використанням на вході в циліндричні корпуси "ефекту пилососу". Задача корисної моделі - підвищення ефективності протидії горизонтальному та вертикальному потокам повітряної маси урагану. Поставлена задача досягається тим, що в пристрої для підвищення ефективності боротьби з ураганами, який зменшує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з каплеподібними обтікачами на виході повітряного потоку, а до вертикальних осей прикріплені нерухомо вертикальні S-подібні пластини, на вході повітряного потоку в циліндричні корпуси розміщений каплеподібний обтікач. На фіг. 1-4 приведено переріз запропонованих пристроїв для підвищення ефективності боротьби з ураганами. Введені наступні позначення: пропелери - 1 закріплені на осі - 2 в циліндричному корпусі - 3 з каплеподібними обтікачами - 4 на вході і виході корпусу - 3, вертикальні S-подібні пластини - 5 прикріплені нерухомо до осей - 2 та 8, система кріплення - 6, горизонтальний потік повітря - 7, зубчата передача - 9 між осями - 8 та 2. Боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря - 7, діючи на вертикальні S-подібні пластини - 5 приводить в обертальний рух вертикальні осі - 2 або 8, які приводять в обертання пропелери - 1. Обертаючись в циліндричному корпусі - 3, пропелери - 1 створюють потужний потік повітря, направлений на вході та виході вздовж каплеподібних об тікачів - 4. В результаті швидкість вертикального та горизонтального потоку 1 UA 72814 U 5 10 15 20 25 30 35 урагану суттєво зменшується, приводячи до його ослаблення. Змінюючи поперечний переріз каплеподібних обтікачів - 4 можна змінювати швидкість витікання та втікання потоку на виході та вході циліндричних корпусів - 3. Швидкість повітряного потоку в пристрої можна змінювати за рахунок зміни передаточного числа зубчатої передачі - 9. Створений потік повітря пропелерами - 1 буде протидіяти швидкості повітряної маси урагану, сприяючи його ослабленню. На вході в циліндричні корпуси - 3 повітряний потік урагану всмоктується, зменшуючи свою швидкість. Таким чином, використання каплеподібних обтікачів - 4 в циліндричних корпусах на виході та вході повітряного потоку значно підвищує ефективність боротьби з ураганами. Боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря, діючи на S-подібні пластини - 5 приводить в обертальний рух осі – 2. Через зубчату передачу - 9 цей рух передається на осі - 2, на яких розміщені пропелери - 1. Обертаючись в циліндричному корпусі 3, пропелери - 1 створюють потужний потік повітря, направлений через сопла - 4 проти потоку маси урагану. На вході в циліндричний корпус, дякуючи каплеподібним обтікачам - 8, проходить всмоктування повітряної маси урагану, зменшуючи його енергію. Змінюючи поперечний переріз сопла - 4 та каплеподібних об тікачів, можна змінювати швидкість витікання повітряного потоку на виході з циліндричного корпусу, всмоктування повітря на вході в корпус - 3. Цього результату можна досягти змінюючи передаточне число зубчатої передачі - 9. Таким чином використання каплеподібних обтікачів розміщених на вході повітряного потоку в циліндричні корпуси, з пропелерами всередині, на відміну від прототипу, підвищує ефективність боротьби з ураганами (фіг. 1-4). Це викликано тим, що зменшення енергії повітряного потоку урагану відбувається одночасно на вході та виході з циліндричного корпусу пристрою. Тобто, на виході з циліндричного корпусу повітряний потік направлений проти потоку урагану, а на вході в циліндричний корпус проявляється "ефект пилососу". При цьому швидке всмоктування повітряної маси урагану також зменшує його горизонтальну та вертикальну швидкість. Тобто ефективність роботи пристрою зростає майже в 2 рази. Використання сукупності циліндричних корпусів, з пропелерами всередині, дає можливість зменшувати енергію вертикального і горизонтального повітряного потоку урагану. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансів та збереженню людського життя. Використані джерела при складанні заявки: [1]. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка № 201007235 від 11.06.2010 р.) [2]. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789 від 12.09.2011 р. (Заявка № 201103797 від 29.03.11 р.) [3]. Бернацький В.А. Пристрій для протидії ураганам. Патент України на корисну модель № 509707 від 25.05.2011 р. (Заявка № 201013478 від 15.11.10 р.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для підвищення ефективності боротьби з ураганами, який зменшує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з каплеподібними обтікачами на виході повітряного потоку, а до вертикальних осей прикріплені нерухомо вертикальні S-подібні пластини, який відрізняється тим, що на вході повітряного потоку, в циліндричні корпуси, розміщений каплеподібний обтікач. 2 UA 72814 U 3 UA 72814 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
