Пристрій для протидії ураганам

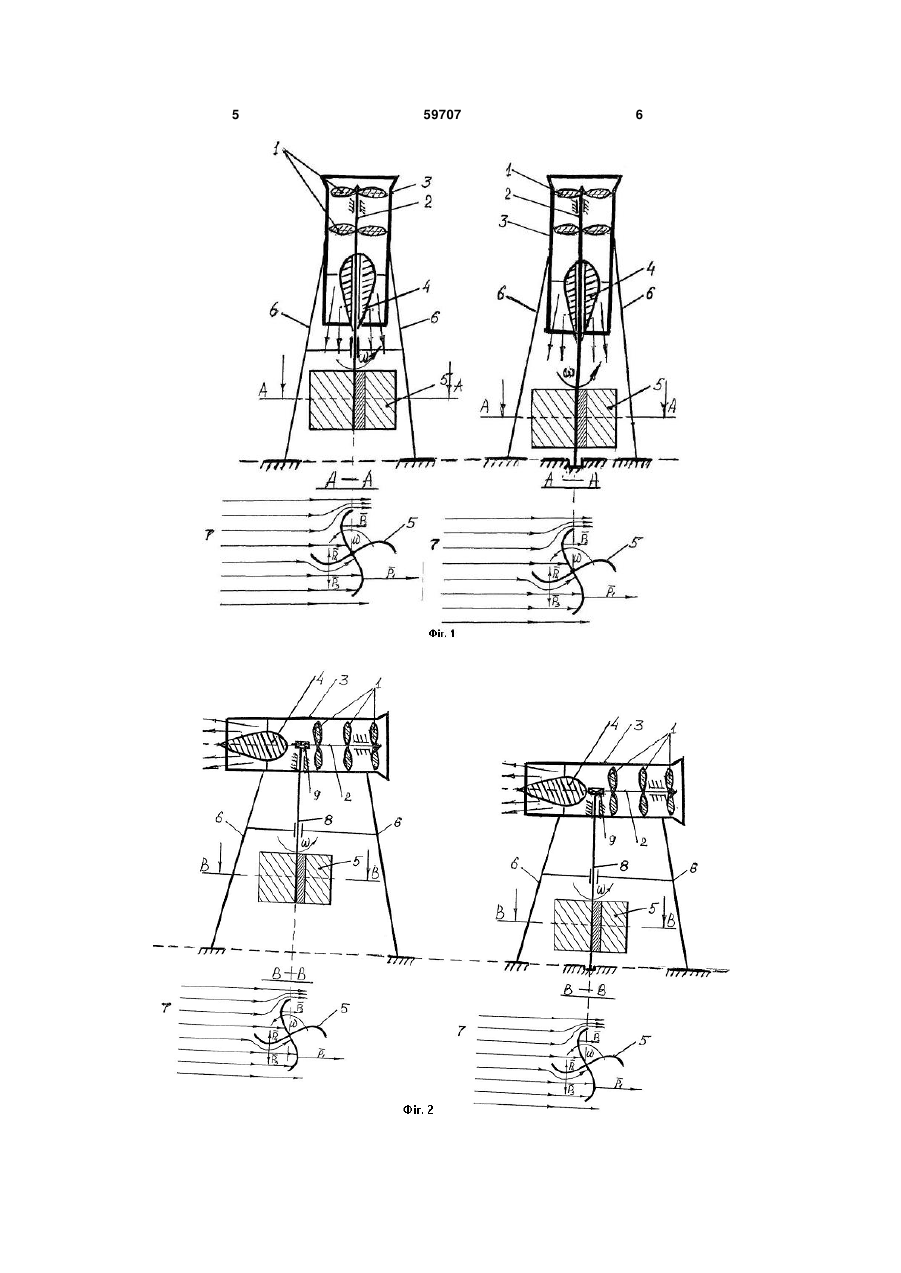

Пристрій для протидії ураганам, який зменшує швидкість переміщення повітряної маси в руслі 3 ускладнення технології їх виготовлення, що приведе до підвищення собівартості пристрою. Задача корисної моделі - спрощення конструкції пристрою, що приведе до спрощення технології його виготовлення та зменшення собівартості пристрою. Поставлена задача досягається тим, що в пристрої для протидії ураганам, який зменшує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах, а до вертикальних осей, в їх нижній частині, прикріплені нерухомо вертикальні S-подібні пластини, всередині циліндричних корпусів на виході повітряного потоку, розміщений каплеподібний обтічник. Наявність каплеподібного обтічника забезпечує велику швидкість витікання повітряного потоку з циліндричного корпусу. Створений потужний потік повітря буде протидіяти швидкості переміщення повітряної маси урагану, приводячи до його ослаблення та затухання. При розміщенні циліндричних корпусів, з системою пропелерів всередині, в горизонтальному або вертикальному напрямі, можна зменшувати енергію горизонтального і вертикального повітряного потоку урагану. На фіг.1 приведено переріз запропонованого пристрою для протидії ураганам. Введені наступні позначення: пропелери - 1 закріплені на вертикальній осі - 2 в циліндричному корпусі - 3 з каплеподібним обтічником - 4 в нижній частині, вертикальні S-подібні пластини - 5 прикріплені нерухомо до осі - 2, система кріплення - 6, горизонтальний потік повітря - 7. На фіг.2 приведено переріз пристрою з горизонтально розміщеними циліндричними корпусами - 3 з системою пропелерів - 1 всередині. Де, вертикальна вісь - 8 з прикріпленими нерухомо вертикальними S-подібними пластинами - 5, зубчата передача - 9 між осями - 8 та - 2. Протидія ураганам відбувається наступним чином: горизонтальний потік повітря - 7, діючи на 59707 4 вертикальні S-подібні пластини - 5, приводить в обертальний рух вертикальну вісь - 2, на якій розміщені пропелери - 1. Обертаючись в циліндричному корпусі - 3, пропелери - 1 створюють потужний потік повітря, направлений вздовж каплеподібного обтічник - 4. В результаті швидкість вертикального потоку урагану суттєво зменшується, приводячи до його ослаблення. Змінюючи поперечний переріз каплеподібного обтічника, можна змінювати швидкість витікання повітряного потоку на виході з циліндричного корпусу (фіг.1), якщо циліндричні корпуси, з системою пропелерів всередині, розміщені горизонтально, то горизонтальний потік повітря, діючи на S-подібні вертикальні пластини - 5, приводить в обертальний рух вертикальну вісь - 8. Через зубчату передачу - 9 цей рух передається на горизонтальну вісь - 2 з системою пропелерів - 1. Створений горизонтальний потік повітря пропелерами - 1 буде протидіяти горизонтальній швидкості урагану, сприяючи його ослабленню (фіг.2). Таким чином, використання каплеподібного обтічника в циліндричних корпусах на виході повітряного потоку значно спрощує конструкцію пристрою для протидії ураганам. Це приводить до спрощення технології його виготовлення та зменшення собівартості запропонованих пристроїв. Використання сукупності пристроїв розміщених вертикально та горизонтально дає можливість ефективно протидіяти ураганам, зменшуючи їх енергію та руйнівну силу. Використані джерела при складанні заявки: [1]. Бернацький В.А. Пристрій для ослаблення ураганів. Патент України на корисну модель №50988 від 25.06.2010 р. (Заявка №201000708 від 25.01.10p.). [2]. Бернацький В.А. Пристрій для знищення ураганів. Позитивне рішення по заявці №201007235 від 11.06.2010р. 5 59707 6 7 Комп’ютерна верстка М. Ломалова 59707 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
