Матеріал декоративного облицювального покриття

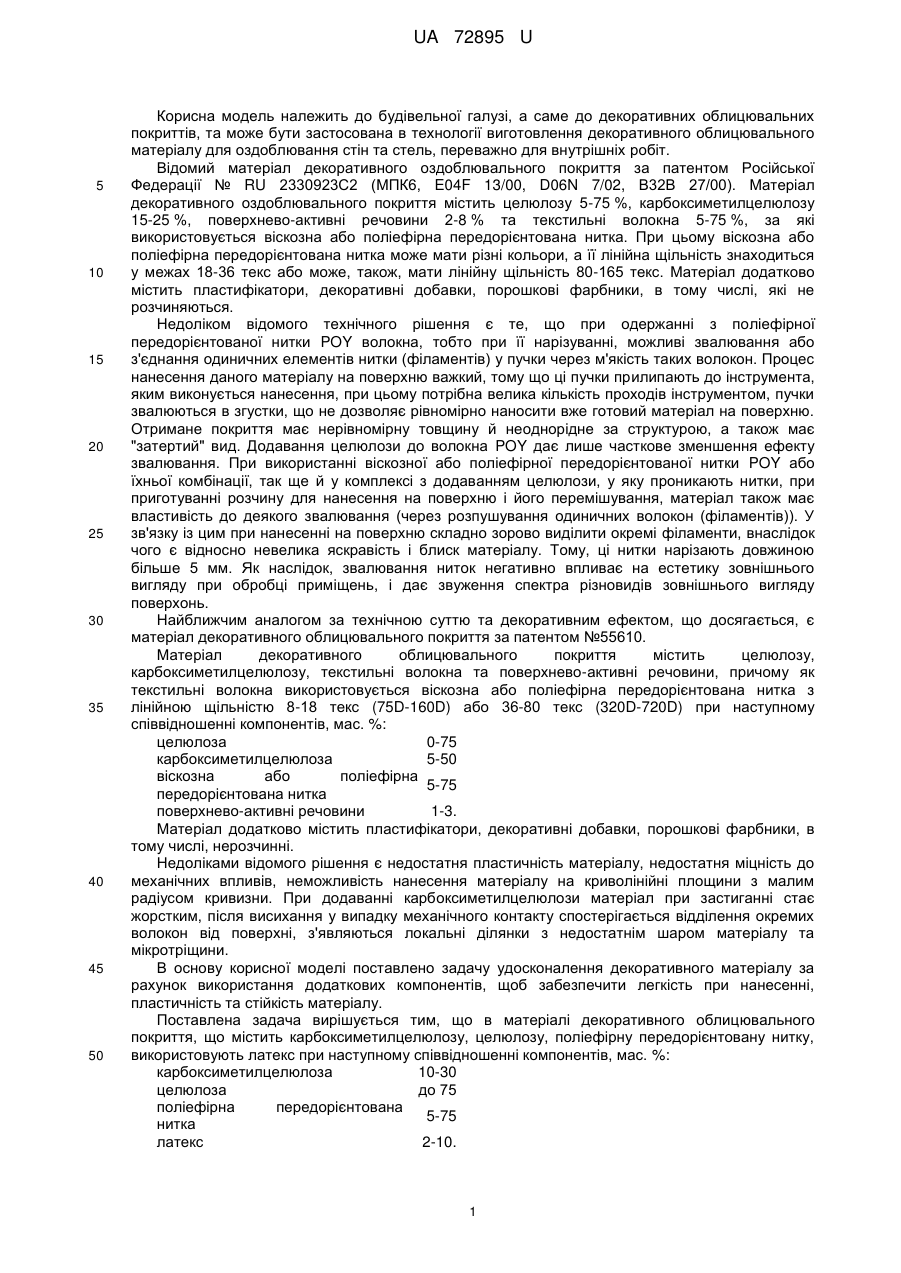

Реферат: Матеріал декоративного облицювального покриття містить карбоксиметилцелюлозу, целюлозу, поліефірну передорієнтовану нитку, латекс. UA 72895 U (12) UA 72895 U UA 72895 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, а саме до декоративних облицювальних покриттів, та може бути застосована в технології виготовлення декоративного облицювального матеріалу для оздоблювання стін та стель, переважно для внутрішніх робіт. Відомий матеріал декоративного оздоблювального покриття за патентом Російської Федерації № RU 2330923С2 (МПК6, E04F 13/00, D06N 7/02, В32В 27/00). Матеріал декоративного оздоблювального покриття містить целюлозу 5-75 %, карбоксиметилцелюлозу 15-25 %, поверхнево-активні речовини 2-8 % та текстильні волокна 5-75 %, за які використовується віскозна або поліефірна передорієнтована нитка. При цьому віскозна або поліефірна передорієнтована нитка може мати різні кольори, а її лінійна щільність знаходиться у межах 18-36 текс або може, також, мати лінійну щільність 80-165 текс. Матеріал додатково містить пластифікатори, декоративні добавки, порошкові фарбники, в тому числі, які не розчиняються. Недоліком відомого технічного рішення є те, що при одержанні з поліефірної передорієнтованої нитки POY волокна, тобто при її нарізуванні, можливі звалювання або з'єднання одиничних елементів нитки (філаментів) у пучки через м'якість таких волокон. Процес нанесення даного матеріалу на поверхню важкий, тому що ці пучки прилипають до інструмента, яким виконується нанесення, при цьому потрібна велика кількість проходів інструментом, пучки звалюються в згустки, що не дозволяє рівномірно наносити вже готовий матеріал на поверхню. Отримане покриття має нерівномірну товщину й неоднорідне за структурою, а також має "затертий" вид. Додавання целюлози до волокна POY дає лише часткове зменшення ефекту звалювання. При використанні віскозної або поліефірної передорієнтованої нитки POY або їхньої комбінації, так ще й у комплексі з додаванням целюлози, у яку проникають нитки, при приготуванні розчину для нанесення на поверхню і його перемішування, матеріал також має властивість до деякого звалювання (через розпушування одиничних волокон (філаментів)). У зв'язку із цим при нанесенні на поверхню складно зорово виділити окремі філаменти, внаслідок чого є відносно невелика яскравість і блиск матеріалу. Тому, ці нитки нарізають довжиною більше 5 мм. Як наслідок, звалювання ниток негативно впливає на естетику зовнішнього вигляду при обробці приміщень, і дає звуження спектра різновидів зовнішнього вигляду поверхонь. Найближчим аналогом за технічною суттю та декоративним ефектом, що досягається, є матеріал декоративного облицювального покриття за патентом №55610. Матеріал декоративного облицювального покриття містить целюлозу, карбоксиметилцелюлозу, текстильні волокна та поверхнево-активні речовини, причому як текстильні волокна використовується віскозна або поліефірна передорієнтована нитка з лінійною щільністю 8-18 текс (75D-160D) або 36-80 текс (320D-720D) при наступному співвідношенні компонентів, мас. %: целюлоза 0-75 карбоксиметилцелюлоза 5-50 віскозна або поліефірна 5-75 передорієнтована нитка поверхнево-активні речовини 1-3. Матеріал додатково містить пластифікатори, декоративні добавки, порошкові фарбники, в тому числі, нерозчинні. Недоліками відомого рішення є недостатня пластичність матеріалу, недостатня міцність до механічних впливів, неможливість нанесення матеріалу на криволінійні площини з малим радіусом кривизни. При додаванні карбоксиметилцелюлози матеріал при застиганні стає жорстким, після висихання у випадку механічного контакту спостерігається відділення окремих волокон від поверхні, з'являються локальні ділянки з недостатнім шаром матеріалу та мікротріщини. В основу корисної моделі поставлено задачу удосконалення декоративного матеріалу за рахунок використання додаткових компонентів, щоб забезпечити легкість при нанесенні, пластичність та стійкість матеріалу. Поставлена задача вирішується тим, що в матеріалі декоративного облицювального покриття, що містить карбоксиметилцелюлозу, целюлозу, поліефірну передорієнтовану нитку, використовують латекс при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 10-30 целюлоза до 75 поліефірна передорієнтована 5-75 нитка латекс 2-10. 1 UA 72895 U 5 10 15 20 25 30 35 40 45 50 55 У матеріалі оптимальним є вміст латексу 3-8 мас. %:, переважно як латекс застосовують вінілацетат, що диспергується у воді. Поліефірні передорієнтовані нитки мають довжину до 50 мм. Оптимальної для поліефірних передорієнтованих ниток є довжина до 25 мм. Матеріал може додатково містити одну з ниток: віскозну, полівінілхлоридну, вовняну, поліестерову, бавовняну, шовкову, нейлонову або їх комбінацію в кількості до 30 %. Матеріал може додатково містити декоративні добавки, порошкові барвники в тому числі нерозчинні, у сумарній кількості до 30 %. Для досягнення легкості при нанесенні декоративного покриття, пластичності матеріалу, усунення відділення окремих волокон і появи мікротріщин після висихання та для забезпечення можливості нанесення на криволінійні поверхні з малим радіусом кривизни, використовують латекс, що утворює на поверхні нанесеного матеріалу невидиму плівку. Завдяки використанню латексу полегшується нанесення матеріалу, а також скріплення текстильних волокон між собою, при цьому поліпшується здатність матеріалу протистояти механічним навантаженням. Матеріал, приготовлений з використанням латексу, є прозорим, що дає можливість зберегти яскраві колірні рішення. Вміст у матеріалі латексу менш 2 мас. % не дає видимого ефекту. Вміст більше 10 мас. % також недоцільно, тому що корисні властивості при цьому не поліпшуються, крім того, це призводить до тьмяності матеріалу та втрати його блиску. Оптимальним є вміст латексу 3-8 мас. %. Як латекс застосовується вінілацетат, що має здатність диспергуватися у воді, у вигляді порошку. Переважним є застосування вінілацетату/етиленового співполімеру, що має здатність диспергуватися у воді, у вигляді порошку, виробництва "Dairen Chemical Corporation", Taiwan. Якщо в матеріалі застосовується невелика кількість карбоксиметилцелюлози, спостерігаються погані клейові властивості. Іншими словами, недостатня кількість карбоксиметилцелюлози приводить до відсутності достатнього з'єднання з поверхнею, на яку наносять матеріал, а надмірний вміст карбоксиметилцелюлози в кількості більше 30 % приводить до надмірної плинності, що призводить до стікання матеріалу з поверхні. Тому вміст карбоксиметилцелюлози менше 10 мас. % не дає видимого ефекту, кращі властивості спостерігаються при вмісті в кількості 15 мас. %, більш кращі властивості спостерігаються при вмісті в кількості 18-20 мас. %, оптимальним є вміст карбоксиметилцелюлози в кількості 25 мас. %. Введення попередньо розпушеної целюлози в залежності від її кількості надає можливість зменшення яскравості матеріалу для нового колірного рішення, що дозволяє міняти колірну гаму. При цьому зберігаються такі властивості матеріалу, як еластичність, зчеплення з поверхнею, покривна здатність. Вміст целюлози понад 75 мас. % приводить до недостачі клейового компонента в складі, що впливає на процес нанесення й зчеплення з поверхнею. Поліефірні передорієнтовані нитки мають властивості утворювати локальні згустки, що дає можливість при нанесенні на поверхню формувати хаотично розташовані об'ємні ділянки та утворювати бажані дизайнерські ефекти. При застосуванні поліефірних передорієнтованих ниток у кількості більше 75 мас. % проявляється ефект звалювання, що приводить до з'єднання одиничних філоментів у пучки, що впливає на якість нанесення. Для збільшення різновидів спектра зовнішнього вигляду поверхонь матеріал декоративного облицювального покриття може містити віскозну нитку, полівінілхлоридну нитку або стрічку, у тому числі металізовану, містити вовняну, поліестерову, бавовняну, шовкову, нейлонову нитки або їх комбінацію або з'єднання в кількості до 30 мас. % зі зменшенням відповідної кількості повністю поліефірних передорієнтованих ниток. Для дотримання необхідних фізико-механічних властивостей декорованих поверхонь, або їхнього додаткового декорування, також використають пластифікатори, декоративні добавки (слюда, блискітки крапкові й паличками й т.п.), у тому числі нерозчинні. Також, іноді можуть додатково використатися порошкові барвники. Дослідним шляхом визначено, що перевищення верхньої межі вмісту карбоксиметилцелюлози більше 30 мас. % недоцільно, тому що це може привести до підвищеної плинності матеріалу, тобто після нанесення він буде "сповзати" з поверхні. Матеріал декоративного облицювального покриття одержують шляхом перемішування інгредієнтів до одержання суміші однорідної консистенції за допомогою будь-якого відомого устаткування, використовуваного в цих цілях. Готову суміш змішують із водою до необхідної однорідної консистенції й наносять на підготовлену поверхню. Наступні приклади лише ілюструють цю корисну модель. Вони ніяким чином не обмежують її обсяг, визначений вище та сформульований у пунктах формули. Приклади складів: 2 UA 72895 U 5 10 15 20 25 30 35 40 1). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням передорієнтованої нитки POY входять наступні інгредієнти: поліефірні передорієнтовані нитки POY-750 г (75 %), целюлоза - відсутня, карбоксиметилцелюлоза - 200 г (20 мас. %), латекс у вигляді вінілацетату/етиленового співполімеру, що має здатність диспергуватися у воді, у вигляді порошку, -50 г (5 мас. %). 2). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної передорієнтованої нитки POY входять наступні інгредієнти: поліефірні передорієнтовані нитки POY-50 г (5 мас. %), целюлоза - 750 г (75 мас. %), карбоксиметилцелюлоза - 100 г (10 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, -100 г (10 мас. %). 3) До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної передорієнтованої нитки POY входять наступні інгредієнти: поліефірні передорієнтовані нитки POY-500 г (50 мас. %), целюлоза - 300 г (30 мас. %), карбоксиметилцелюлоза - 150 г (15 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, -50 г (5 мас. %). 4). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної передорієнтованої нитки POY входять наступні інгредієнти: поліефірні передорієнтовані нитки POY-500 г (50 %), целюлоза - 250 г (25 мас. %), полівінілхлоридна нитка - 50 г (5 мас. %), карбоксиметилцелюлоза - 150 г (15 мас. %), латекс у вигляді вінілацетату/етиленового співполімеру, що має здатність диспергуватися у воді, у вигляді порошку, -50 г (5 мас. %). 5) До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної передорієнтованої нитки POY входять наступні інгредієнти: поліефірні передорієнтовані нитки POY-350 г (35 %), целюлоза - 300 г (30 мас. %), порошкові барвники - 50 г (5 мас. %), карбоксиметилцелюлоза - 250 г (25 мас%), латекс у вигляді вінілацетату/етиленового співполімеру, що має здатність диспергуватися у воді, у вигляді порошку, -50 г (5 мас. %). Після нанесення на поверхню наведених вище складів матеріалу декоративного облицювального покриття не спостерігалося появи тріщин при висиханні. Запропонований матеріал має поліпшені естетичні властивості. Введення нових ознак у заявлену корисну модель, у сполученні з відомими ознаками, дозволяє одержати новий технічний результат, що полягає в можливості нанесення матеріалу на криволінійні поверхні з малим радіусом кривизни та запобігання розтріскуванню матеріалу після висихання, а також у придбанні поліпшених естетичних властивостей, у появі нового спектра більш яскравих і привабливих облицювальних покриттів для поверхонь. Таким чином, заявлений новий матеріал декоративного облицювального покриття для стін і стель забезпечує істотне збільшення асортиментів таких покриттів, а також з новим спектром різновидів зовнішнього вигляду поверхонь, що, у свою чергу, збільшує споживчий попит на такий товар. Даний матеріал декоративного облицювального покриття для стін і стель придатний для промислового виробництва й перевірений на практиці при виробництві таких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Матеріал декоративного облицювального покриття, що містить карбоксиметилцелюлозу, целюлозу, поліефірну передорієнтовану нитку, який відрізняється тим, що додатково містить латекс при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 10-30 целюлоза до 75 поліефірна передорієнтована нитка 5-75 латекс 2-10. 2. Матеріал за п. 1, який відрізняється тим, що містить латекс 3-8 мас. %. 3. Матеріал за будь-яким з пп. 1 або 2, який відрізняється тим, що як латекс застосовують вінілацетат, що диспергується у воді. 4. Матеріал за п. 2, який відрізняється тим, що поліефірні передорієнтовані нитки мають довжину до 50 мм. 5. Матеріал за п. 3, який відрізняється тим, що поліефірні передорієнтовані нитки мають довжину до 25 мм. 3 UA 72895 U 5 6. Матеріал за будь-яким з пунктів 1-4, який відрізняється тим, що додатково містить одну з ниток: віскозну, полівінілхлоридну, вовняну, поліестерову, бавовняну, шовкову, нейлонову або їх комбінацію, у сумарній кількості до 30 мас. %. 7. Матеріал за будь-яким з пунктів 1-4, який відрізняється тим, що додатково містить пластифікатори, декоративні добавки, порошкові барвники, в тому числі нерозчинні, у сумарній кількості до 30 мас. %. Комп’ютерна верстка А. КрижанівськийДержавна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
