Матеріал декоративного облицювального покриття

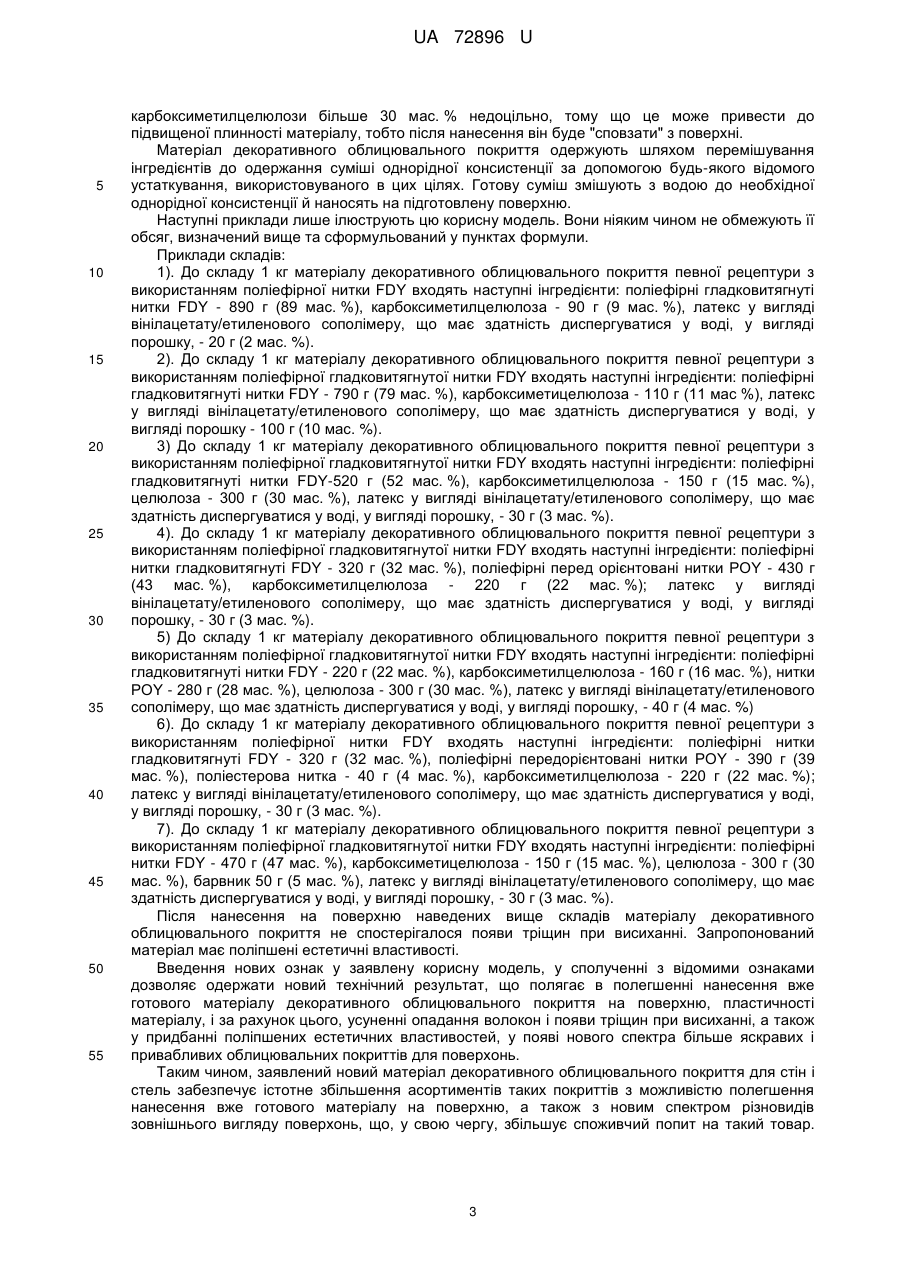

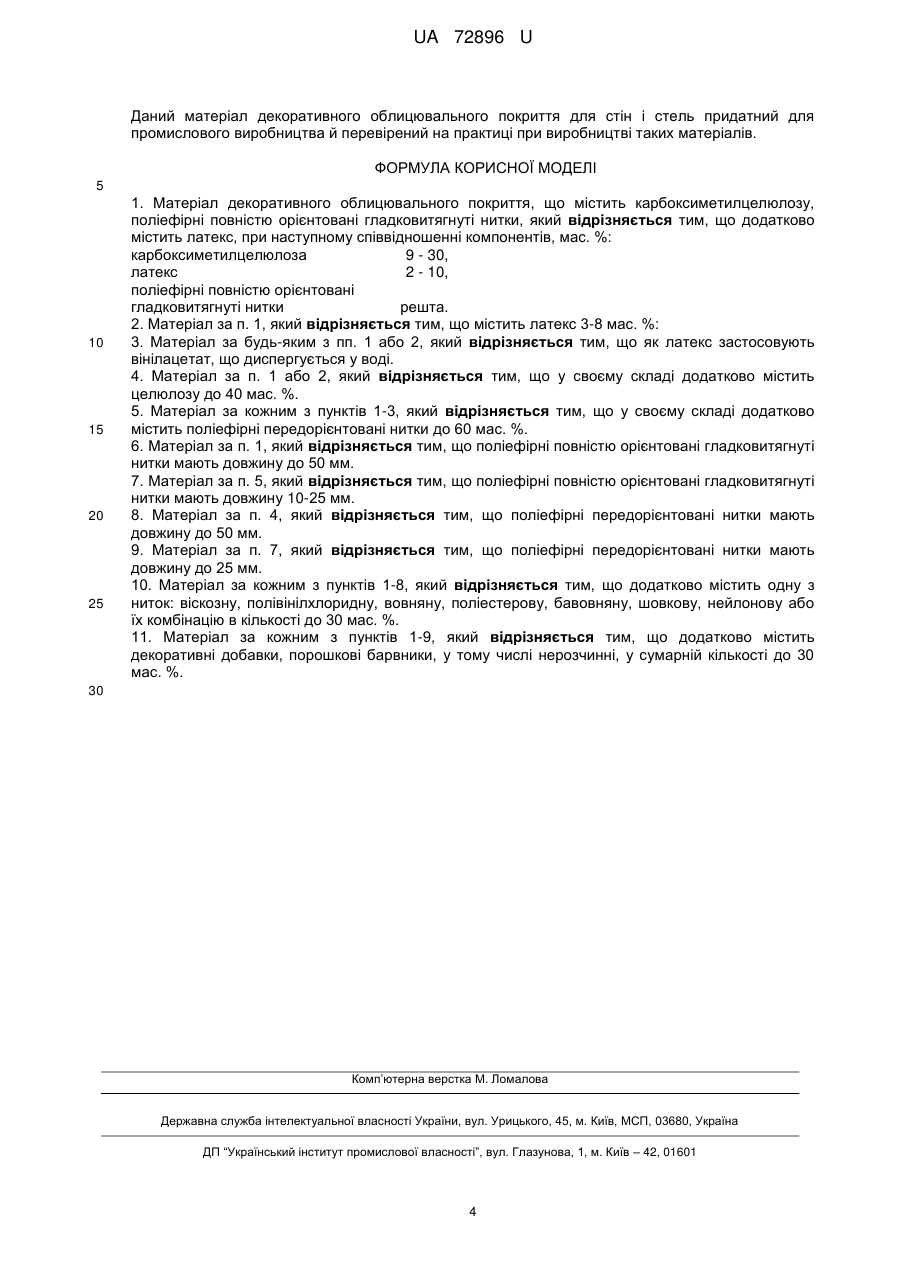

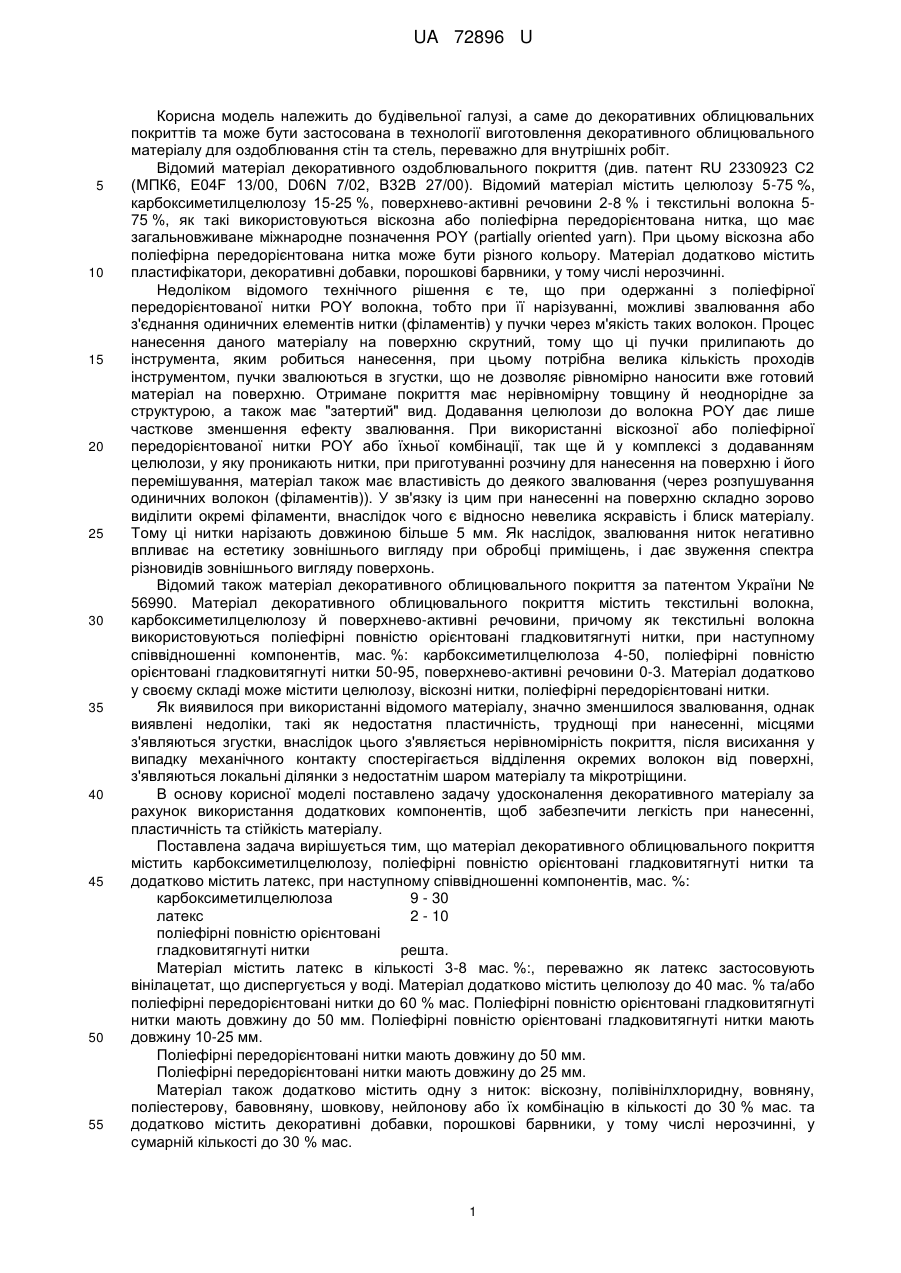

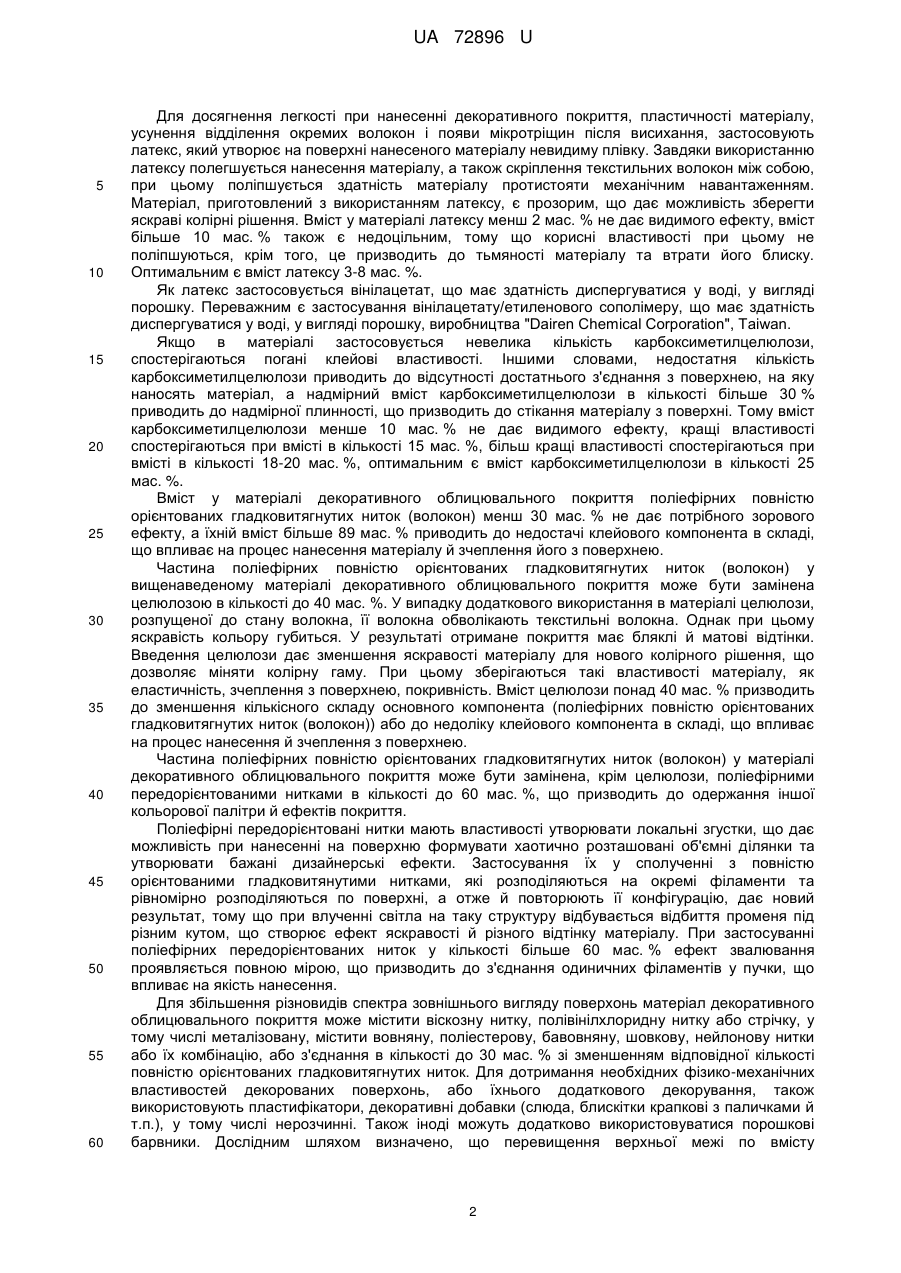

Реферат: Матеріал декоративного облицювального покриття містить карбоксиметилцелюлозу, поліефірні повністю орієнтовані гладковитягнуті нитки, латекс. UA 72896 U (12) UA 72896 U UA 72896 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі, а саме до декоративних облицювальних покриттів та може бути застосована в технології виготовлення декоративного облицювального матеріалу для оздоблювання стін та стель, переважно для внутрішніх робіт. Відомий матеріал декоративного оздоблювального покриття (див. патент RU 2330923 С2 (МПК6, E04F 13/00, D06N 7/02, В32В 27/00). Відомий матеріал містить целюлозу 5-75 %, карбоксиметилцелюлозу 15-25 %, поверхнево-активні речовини 2-8 % і текстильні волокна 575 %, як такі використовуються віскозна або поліефірна передорієнтована нитка, що має загальновживане міжнародне позначення ΡΟΥ (partially oriented yarn). При цьому віскозна або поліефірна передорієнтована нитка може бути різного кольору. Матеріал додатково містить пластифікатори, декоративні добавки, порошкові барвники, у тому числі нерозчинні. Недоліком відомого технічного рішення є те, що при одержанні з поліефірної передорієнтованої нитки ΡΟΥ волокна, тобто при її нарізуванні, можливі звалювання або з'єднання одиничних елементів нитки (філаментів) у пучки через м'якість таких волокон. Процес нанесення даного матеріалу на поверхню скрутний, тому що ці пучки прилипають до інструмента, яким робиться нанесення, при цьому потрібна велика кількість проходів інструментом, пучки звалюються в згустки, що не дозволяє рівномірно наносити вже готовий матеріал на поверхню. Отримане покриття має нерівномірну товщину й неоднорідне за структурою, а також має "затертий" вид. Додавання целюлози до волокна ΡΟΥ дає лише часткове зменшення ефекту звалювання. При використанні віскозної або поліефірної передорієнтованої нитки ΡΟΥ або їхньої комбінації, так ще й у комплексі з додаванням целюлози, у яку проникають нитки, при приготуванні розчину для нанесення на поверхню і його перемішування, матеріал також має властивість до деякого звалювання (через розпушування одиничних волокон (філаментів)). У зв'язку із цим при нанесенні на поверхню складно зорово виділити окремі філаменти, внаслідок чого є відносно невелика яскравість і блиск матеріалу. Тому ці нитки нарізають довжиною більше 5 мм. Як наслідок, звалювання ниток негативно впливає на естетику зовнішнього вигляду при обробці приміщень, і дає звуження спектра різновидів зовнішнього вигляду поверхонь. Відомий також матеріал декоративного облицювального покриття за патентом України № 56990. Матеріал декоративного облицювального покриття містить текстильні волокна, карбоксиметилцелюлозу й поверхнево-активні речовини, причому як текстильні волокна використовуються поліефірні повністю орієнтовані гладковитягнуті нитки, при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 4-50, поліефірні повністю орієнтовані гладковитягнуті нитки 50-95, поверхнево-активні речовини 0-3. Матеріал додатково у своєму складі може містити целюлозу, віскозні нитки, поліефірні передорієнтовані нитки. Як виявилося при використанні відомого матеріалу, значно зменшилося звалювання, однак виявлені недоліки, такі як недостатня пластичність, труднощі при нанесенні, місцями з'являються згустки, внаслідок цього з'являється нерівномірність покриття, після висихання у випадку механічного контакту спостерігається відділення окремих волокон від поверхні, з'являються локальні ділянки з недостатнім шаром матеріалу та мікротріщини. В основу корисної моделі поставлено задачу удосконалення декоративного матеріалу за рахунок використання додаткових компонентів, щоб забезпечити легкість при нанесенні, пластичність та стійкість матеріалу. Поставлена задача вирішується тим, що матеріал декоративного облицювального покриття містить карбоксиметилцелюлозу, поліефірні повністю орієнтовані гладковитягнуті нитки та додатково містить латекс, при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 9 - 30 латекс 2 - 10 поліефірні повністю орієнтовані гладковитягнуті нитки решта. Матеріал містить латекс в кількості 3-8 мас. %:, переважно як латекс застосовують вінілацетат, що диспергується у воді. Матеріал додатково містить целюлозу до 40 мас. % та/або поліефірні передорієнтовані нитки до 60 % мас. Поліефірні повністю орієнтовані гладковитягнуті нитки мають довжину до 50 мм. Поліефірні повністю орієнтовані гладковитягнуті нитки мають довжину 10-25 мм. Поліефірні передорієнтовані нитки мають довжину до 50 мм. Поліефірні передорієнтовані нитки мають довжину до 25 мм. Матеріал також додатково містить одну з ниток: віскозну, полівінілхлоридну, вовняну, поліестерову, бавовняну, шовкову, нейлонову або їх комбінацію в кількості до 30 % мас. та додатково містить декоративні добавки, порошкові барвники, у тому числі нерозчинні, у сумарній кількості до 30 % мас. 1 UA 72896 U 5 10 15 20 25 30 35 40 45 50 55 60 Для досягнення легкості при нанесенні декоративного покриття, пластичності матеріалу, усунення відділення окремих волокон і появи мікротріщин після висихання, застосовують латекс, який утворює на поверхні нанесеного матеріалу невидиму плівку. Завдяки використанню латексу полегшується нанесення матеріалу, а також скріплення текстильних волокон між собою, при цьому поліпшується здатність матеріалу протистояти механічним навантаженням. Матеріал, приготовлений з використанням латексу, є прозорим, що дає можливість зберегти яскраві колірні рішення. Вміст у матеріалі латексу менш 2 мас. % не дає видимого ефекту, вміст більше 10 мас. % також є недоцільним, тому що корисні властивості при цьому не поліпшуються, крім того, це призводить до тьмяності матеріалу та втрати його блиску. Оптимальним є вміст латексу 3-8 мас. %. Як латекс застосовується вінілацетат, що має здатність диспергуватися у воді, у вигляді порошку. Переважним є застосування вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, виробництва "Dairen Chemical Corporation", Taiwan. Якщо в матеріалі застосовується невелика кількість карбоксиметилцелюлози, спостерігаються погані клейові властивості. Іншими словами, недостатня кількість карбоксиметилцелюлози приводить до відсутності достатнього з'єднання з поверхнею, на яку наносять матеріал, а надмірний вміст карбоксиметилцелюлози в кількості більше 30 % приводить до надмірної плинності, що призводить до стікання матеріалу з поверхні. Тому вміст карбоксиметилцелюлози менше 10 мас. % не дає видимого ефекту, кращі властивості спостерігаються при вмісті в кількості 15 мас. %, більш кращі властивості спостерігаються при вмісті в кількості 18-20 мас. %, оптимальним є вміст карбоксиметилцелюлози в кількості 25 мас. %. Вміст у матеріалі декоративного облицювального покриття поліефірних повністю орієнтованих гладковитягнутих ниток (волокон) менш 30 мас. % не дає потрібного зорового ефекту, а їхній вміст більше 89 мас. % приводить до недостачі клейового компонента в складі, що впливає на процес нанесення матеріалу й зчеплення його з поверхнею. Частина поліефірних повністю орієнтованих гладковитягнутих ниток (волокон) у вищенаведеному матеріалі декоративного облицювального покриття може бути замінена целюлозою в кількості до 40 мас. %. У випадку додаткового використання в матеріалі целюлози, розпущеної до стану волокна, її волокна обволікають текстильні волокна. Однак при цьому яскравість кольору губиться. У результаті отримане покриття має бляклі й матові відтінки. Введення целюлози дає зменшення яскравості матеріалу для нового колірного рішення, що дозволяє міняти колірну гаму. При цьому зберігаються такі властивості матеріалу, як еластичність, зчеплення з поверхнею, покривність. Вміст целюлози понад 40 мас. % призводить до зменшення кількісного складу основного компонента (поліефірних повністю орієнтованих гладковитягнутих ниток (волокон)) або до недоліку клейового компонента в складі, що впливає на процес нанесення й зчеплення з поверхнею. Частина поліефірних повністю орієнтованих гладковитягнутих ниток (волокон) у матеріалі декоративного облицювального покриття може бути замінена, крім целюлози, поліефірними передорієнтованими нитками в кількості до 60 мас. %, що призводить до одержання іншої кольорової палітри й ефектів покриття. Поліефірні передорієнтовані нитки мають властивості утворювати локальні згустки, що дає можливість при нанесенні на поверхню формувати хаотично розташовані об'ємні ділянки та утворювати бажані дизайнерські ефекти. Застосування їх у сполученні з повністю орієнтованими гладковитянутими нитками, які розподіляються на окремі філаменти та рівномірно розподіляються по поверхні, а отже й повторюють її конфігурацію, дає новий результат, тому що при влученні світла на таку структуру відбувається відбиття променя під різним кутом, що створює ефект яскравості й різного відтінку матеріалу. При застосуванні поліефірних передорієнтованих ниток у кількості більше 60 мас. % ефект звалювання проявляється повною мірою, що призводить до з'єднання одиничних філаментів у пучки, що впливає на якість нанесення. Для збільшення різновидів спектра зовнішнього вигляду поверхонь матеріал декоративного облицювального покриття може містити віскозну нитку, полівінілхлоридну нитку або стрічку, у тому числі металізовану, містити вовняну, поліестерову, бавовняну, шовкову, нейлонову нитки або їх комбінацію, або з'єднання в кількості до 30 мас. % зі зменшенням відповідної кількості повністю орієнтованих гладковитягнутих ниток. Для дотримання необхідних фізико-механічних властивостей декорованих поверхонь, або їхнього додаткового декорування, також використовують пластифікатори, декоративні добавки (слюда, блискітки крапкові з паличками й т.п.), у тому числі нерозчинні. Також іноді можуть додатково використовуватися порошкові барвники. Дослідним шляхом визначено, що перевищення верхньої межі по вмісту 2 UA 72896 U 5 10 15 20 25 30 35 40 45 50 55 карбоксиметилцелюлози більше 30 мас. % недоцільно, тому що це може привести до підвищеної плинності матеріалу, тобто після нанесення він буде "сповзати" з поверхні. Матеріал декоративного облицювального покриття одержують шляхом перемішування інгредієнтів до одержання суміші однорідної консистенції за допомогою будь-якого відомого устаткування, використовуваного в цих цілях. Готову суміш змішують з водою до необхідної однорідної консистенції й наносять на підготовлену поверхню. Наступні приклади лише ілюструють цю корисну модель. Вони ніяким чином не обмежують її обсяг, визначений вище та сформульований у пунктах формули. Приклади складів: 1). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної нитки FDY входять наступні інгредієнти: поліефірні гладковитягнуті нитки FDY - 890 г (89 мас. %), карбоксиметилцелюлоза - 90 г (9 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 20 г (2 мас. %). 2). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної гладковитягнутої нитки FDY входять наступні інгредієнти: поліефірні гладковитягнуті нитки FDY - 790 г (79 мас. %), карбоксиметицелюлоза - 110 г (11 мас %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку - 100 г (10 мас. %). 3) До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної гладковитягнутої нитки FDY входять наступні інгредієнти: поліефірні гладковитягнуті нитки FDY-520 г (52 мас. %), карбоксиметилцелюлоза - 150 г (15 мас. %), целюлоза - 300 г (30 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 30 г (3 мас. %). 4). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної гладковитягнутої нитки FDY входять наступні інгредієнти: поліефірні нитки гладковитягнуті FDY - 320 г (32 мас. %), поліефірні перед орієнтовані нитки ΡΟΥ - 430 г (43 мас. %), карбоксиметилцелюлоза - 220 г (22 мас. %); латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 30 г (3 мас. %). 5) До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної гладковитягнутої нитки FDY входять наступні інгредієнти: поліефірні гладковитягнуті нитки FDY - 220 г (22 мас. %), карбоксиметилцелюлоза - 160 г (16 мас. %), нитки ΡΟΥ - 280 г (28 мас. %), целюлоза - 300 г (30 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 40 г (4 мас. %) 6). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної нитки FDY входять наступні інгредієнти: поліефірні нитки гладковитягнуті FDY - 320 г (32 мас. %), поліефірні передорієнтовані нитки ΡΟΥ - 390 г (39 мас. %), поліестерова нитка - 40 г (4 мас. %), карбоксиметилцелюлоза - 220 г (22 мас. %); латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 30 г (3 мас. %). 7). До складу 1 кг матеріалу декоративного облицювального покриття певної рецептури з використанням поліефірної гладковитягнутої нитки FDY входять наступні інгредієнти: поліефірні нитки FDY - 470 г (47 мас. %), карбоксиметицелюлоза - 150 г (15 мас. %), целюлоза - 300 г (30 мас. %), барвник 50 г (5 мас. %), латекс у вигляді вінілацетату/етиленового сополімеру, що має здатність диспергуватися у воді, у вигляді порошку, - 30 г (3 мас. %). Після нанесення на поверхню наведених вище складів матеріалу декоративного облицювального покриття не спостерігалося появи тріщин при висиханні. Запропонований матеріал має поліпшені естетичні властивості. Введення нових ознак у заявлену корисну модель, у сполученні з відомими ознаками дозволяє одержати новий технічний результат, що полягає в полегшенні нанесення вже готового матеріалу декоративного облицювального покриття на поверхню, пластичності матеріалу, і за рахунок цього, усуненні опадання волокон і появи тріщин при висиханні, а також у придбанні поліпшених естетичних властивостей, у появі нового спектра більше яскравих і привабливих облицювальних покриттів для поверхонь. Таким чином, заявлений новий матеріал декоративного облицювального покриття для стін і стель забезпечує істотне збільшення асортиментів таких покриттів з можливістю полегшення нанесення вже готового матеріалу на поверхню, а також з новим спектром різновидів зовнішнього вигляду поверхонь, що, у свою чергу, збільшує споживчий попит на такий товар. 3 UA 72896 U Даний матеріал декоративного облицювального покриття для стін і стель придатний для промислового виробництва й перевірений на практиці при виробництві таких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Матеріал декоративного облицювального покриття, що містить карбоксиметилцелюлозу, поліефірні повністю орієнтовані гладковитягнуті нитки, який відрізняється тим, що додатково містить латекс, при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 9 - 30, латекс 2 - 10, поліефірні повністю орієнтовані гладковитягнуті нитки решта. 2. Матеріал за п. 1, який відрізняється тим, що містить латекс 3-8 мас. %: 3. Матеріал за будь-яким з пп. 1 або 2, який відрізняється тим, що як латекс застосовують вінілацетат, що диспергується у воді. 4. Матеріал за п. 1 або 2, який відрізняється тим, що у своєму складі додатково містить целюлозу до 40 мас. %. 5. Матеріал за кожним з пунктів 1-3, який відрізняється тим, що у своєму складі додатково містить поліефірні передорієнтовані нитки до 60 мас. %. 6. Матеріал за п. 1, який відрізняється тим, що поліефірні повністю орієнтовані гладковитягнуті нитки мають довжину до 50 мм. 7. Матеріал за п. 5, який відрізняється тим, що поліефірні повністю орієнтовані гладковитягнуті нитки мають довжину 10-25 мм. 8. Матеріал за п. 4, який відрізняється тим, що поліефірні передорієнтовані нитки мають довжину до 50 мм. 9. Матеріал за п. 7, який відрізняється тим, що поліефірні передорієнтовані нитки мають довжину до 25 мм. 10. Матеріал за кожним з пунктів 1-8, який відрізняється тим, що додатково містить одну з ниток: віскозну, полівінілхлоридну, вовняну, поліестерову, бавовняну, шовкову, нейлонову або їх комбінацію в кількості до 30 мас. %. 11. Матеріал за кожним з пунктів 1-9, який відрізняється тим, що додатково містить декоративні добавки, порошкові барвники, у тому числі нерозчинні, у сумарній кількості до 30 мас. %. 30 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
