Універсальний первинний перетворювач

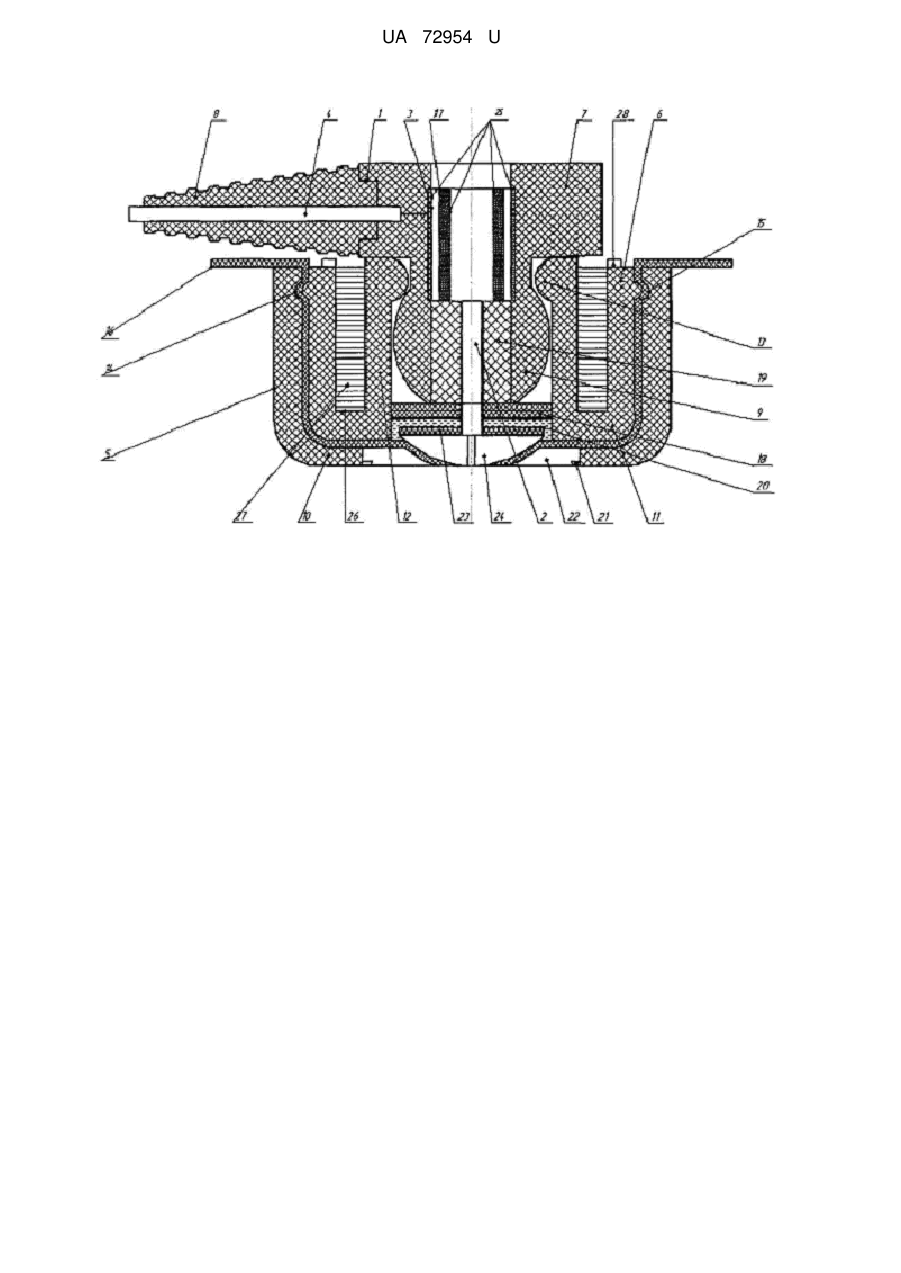

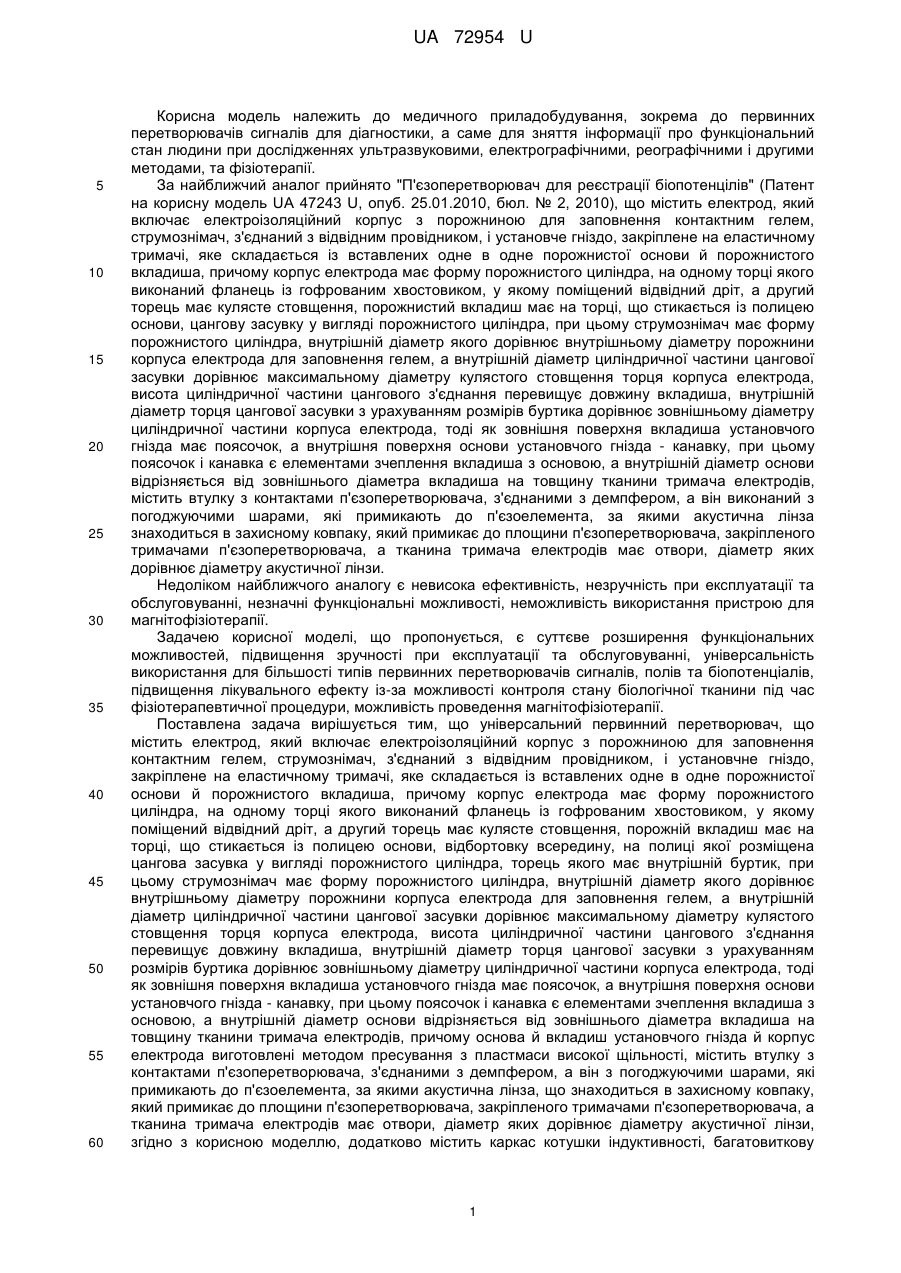

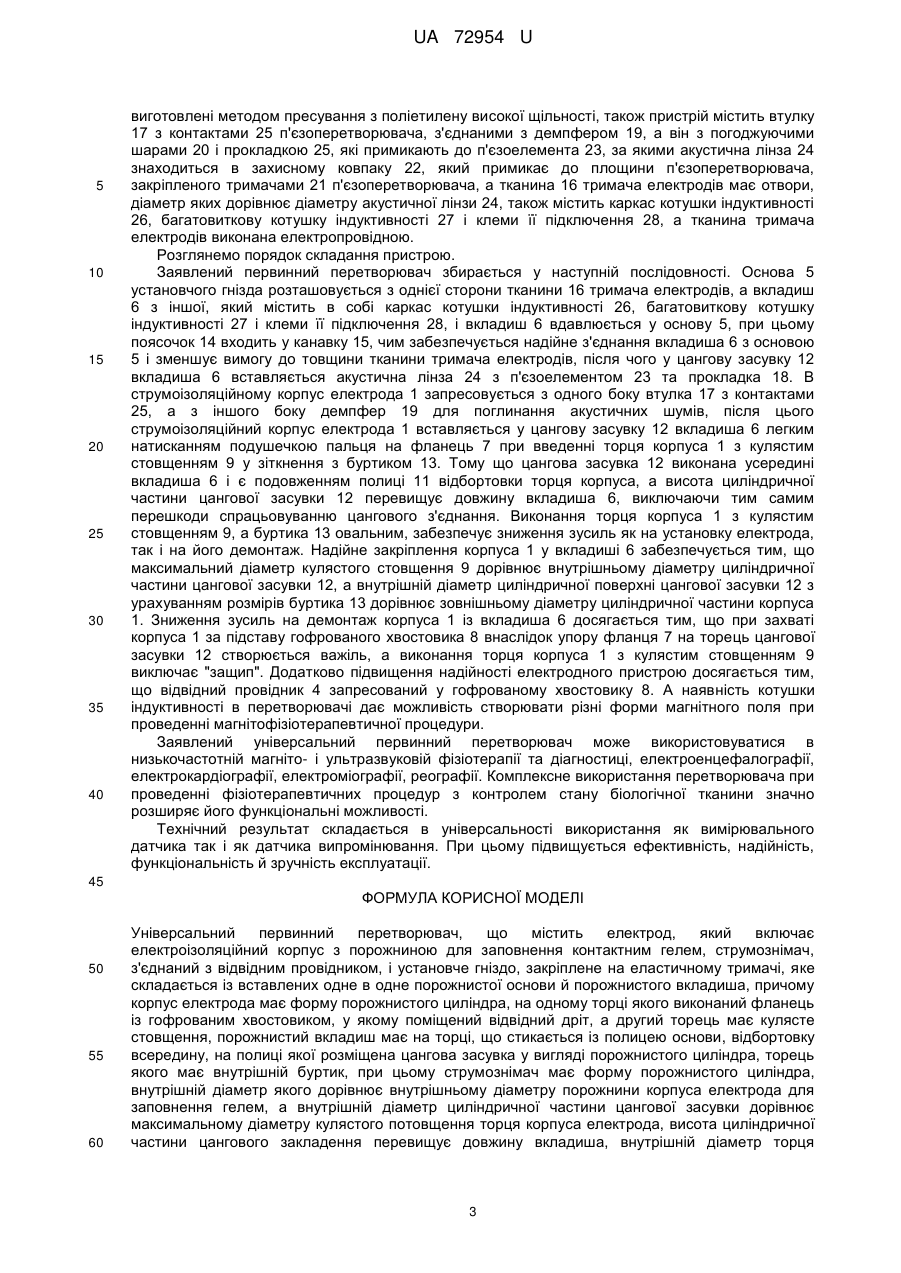

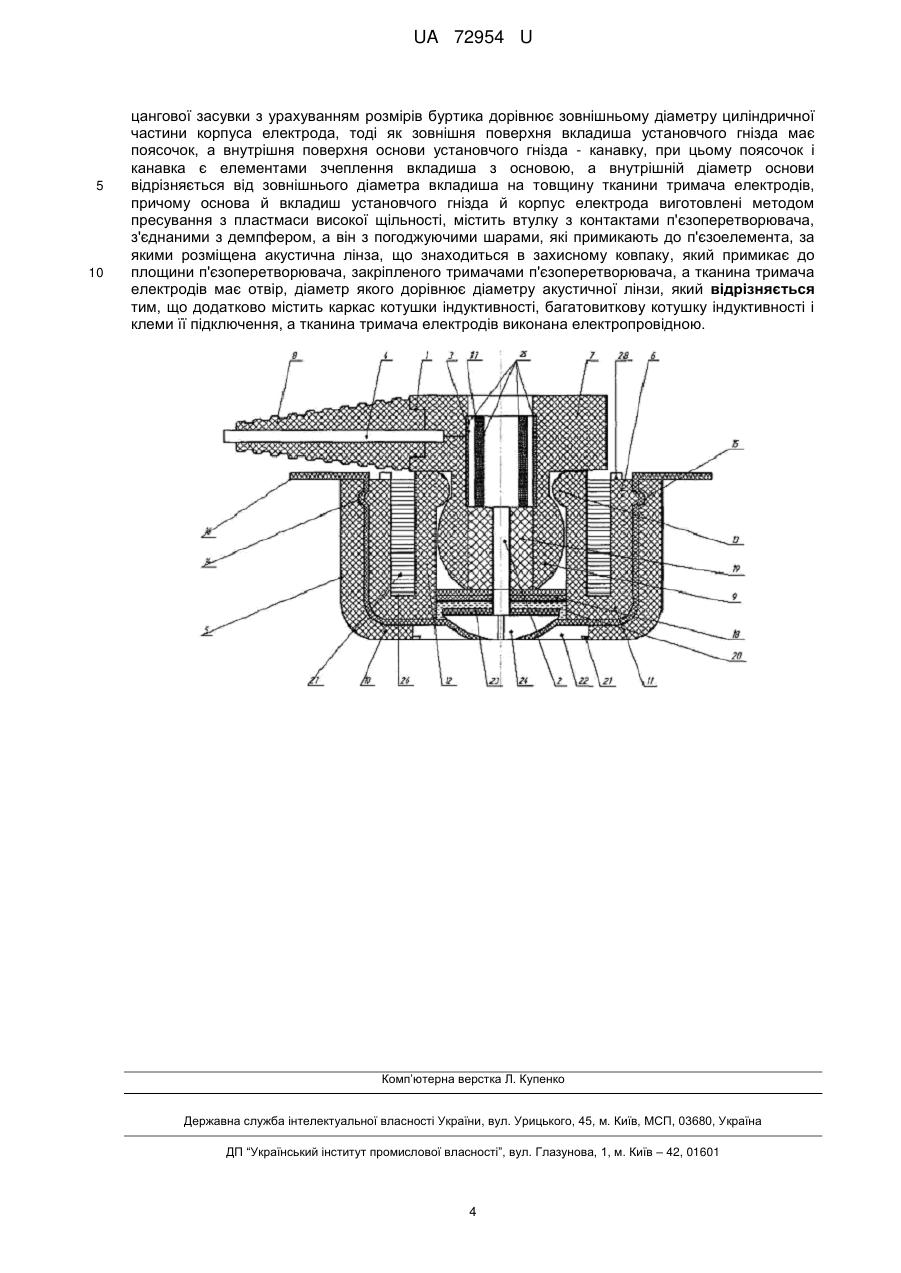

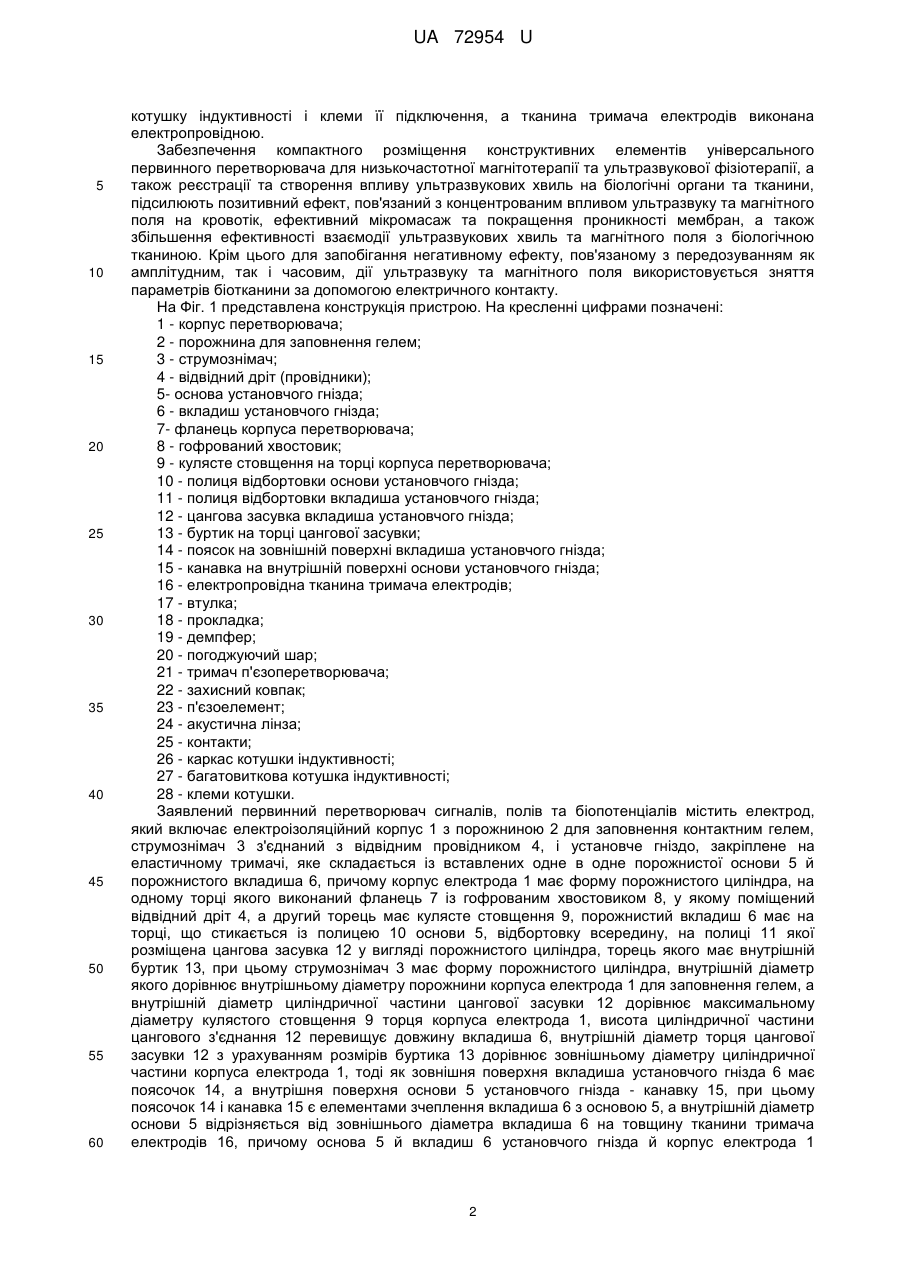

Реферат: Універсальний первинний перетворювач містить електрод, який включає електроізоляційний корпус з порожниною для заповнення контактним гелем, струмознімач, з'єднаний з відвідним провідником, і установче гніздо, закріплене на еластичному тримачі, п'єзоперетворювач, акустичну лінзу. Тканина тримача електродів має отвір, діаметр якого дорівнює діаметру акустичної лінзи і додатково містить каркас котушки індуктивності, багатовиткову котушку індуктивності і клеми її підключення. Тканина тримача електродів виконана електропровідною. UA 72954 U (12) UA 72954 U UA 72954 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного приладобудування, зокрема до первинних перетворювачів сигналів для діагностики, а саме для зняття інформації про функціональний стан людини при дослідженнях ультразвуковими, електрографічними, реографічними і другими методами, та фізіотерапії. За найближчий аналог прийнято "П'єзоперетворювач для реєстрації біопотенцілів" (Патент на корисну модель UA 47243 U, опуб. 25.01.2010, бюл. № 2, 2010), що містить електрод, який включає електроізоляційний корпус з порожниною для заповнення контактним гелем, струмознімач, з'єднаний з відвідним провідником, і установче гніздо, закріплене на еластичному тримачі, яке складається із вставлених одне в одне порожнистої основи й порожнистого вкладиша, причому корпус електрода має форму порожнистого циліндра, на одному торці якого виконаний фланець із гофрованим хвостовиком, у якому поміщений відвідний дріт, а другий торець має кулясте стовщення, порожнистий вкладиш має на торці, що стикається із полицею основи, цангову засувку у вигляді порожнистого циліндра, при цьому струмознімач має форму порожнистого циліндра, внутрішній діаметр якого дорівнює внутрішньому діаметру порожнини корпуса електрода для заповнення гелем, а внутрішній діаметр циліндричної частини цангової засувки дорівнює максимальному діаметру кулястого стовщення торця корпуса електрода, висота циліндричної частини цангового з'єднання перевищує довжину вкладиша, внутрішній діаметр торця цангової засувки з урахуванням розмірів буртика дорівнює зовнішньому діаметру циліндричної частини корпуса електрода, тоді як зовнішня поверхня вкладиша установчого гнізда має поясочок, а внутрішня поверхня основи установчого гнізда - канавку, при цьому поясочок і канавка є елементами зчеплення вкладиша з основою, а внутрішній діаметр основи відрізняється від зовнішнього діаметра вкладиша на товщину тканини тримача електродів, містить втулку з контактами п'єзоперетворювача, з'єднаними з демпфером, а він виконаний з погоджуючими шарами, які примикають до п'єзоелемента, за якими акустична лінза знаходиться в захисному ковпаку, який примикає до площини п'єзоперетворювача, закріпленого тримачами п'єзоперетворювача, а тканина тримача електродів має отвори, діаметр яких дорівнює діаметру акустичної лінзи. Недоліком найближчого аналогу є невисока ефективність, незручність при експлуатації та обслуговуванні, незначні функціональні можливості, неможливість використання пристрою для магнітофізіотерапії. Задачею корисної моделі, що пропонується, є суттєве розширення функціональних можливостей, підвищення зручності при експлуатації та обслуговуванні, універсальність використання для більшості типів первинних перетворювачів сигналів, полів та біопотенціалів, підвищення лікувального ефекту із-за можливості контроля стану біологічної тканини під час фізіотерапевтичної процедури, можливість проведення магнітофізіотерапії. Поставлена задача вирішується тим, що універсальний первинний перетворювач, що містить електрод, який включає електроізоляційний корпус з порожниною для заповнення контактним гелем, струмознімач, з'єднаний з відвідним провідником, і установчне гніздо, закріплене на еластичному тримачі, яке складається із вставлених одне в одне порожнистої основи й порожнистого вкладиша, причому корпус електрода має форму порожнистого циліндра, на одному торці якого виконаний фланець із гофрованим хвостовиком, у якому поміщений відвідний дріт, а другий торець має кулясте стовщення, порожній вкладиш має на торці, що стикається із полицею основи, відбортовку всередину, на полиці якої розміщена цангова засувка у вигляді порожнистого циліндра, торець якого має внутрішній буртик, при цьому струмознімач має форму порожнистого циліндра, внутрішній діаметр якого дорівнює внутрішньому діаметру порожнини корпуса електрода для заповнення гелем, а внутрішній діаметр циліндричної частини цангової засувки дорівнює максимальному діаметру кулястого стовщення торця корпуса електрода, висота циліндричної частини цангового з'єднання перевищує довжину вкладиша, внутрішній діаметр торця цангової засувки з урахуванням розмірів буртика дорівнює зовнішньому діаметру циліндричної частини корпуса електрода, тоді як зовнішня поверхня вкладиша установчого гнізда має поясочок, а внутрішня поверхня основи установчого гнізда - канавку, при цьому поясочок і канавка є елементами зчеплення вкладиша з основою, а внутрішній діаметр основи відрізняється від зовнішнього діаметра вкладиша на товщину тканини тримача електродів, причому основа й вкладиш установчого гнізда й корпус електрода виготовлені методом пресування з пластмаси високої щільності, містить втулку з контактами п'єзоперетворювача, з'єднаними з демпфером, а він з погоджуючими шарами, які примикають до п'єзоелемента, за якими акустична лінза, що знаходиться в захисному ковпаку, який примикає до площини п'єзоперетворювача, закріпленого тримачами п'єзоперетворювача, а тканина тримача електродів має отвори, діаметр яких дорівнює діаметру акустичної лінзи, згідно з корисною моделлю, додатково містить каркас котушки індуктивності, багатовиткову 1 UA 72954 U 5 10 15 20 25 30 35 40 45 50 55 60 котушку індуктивності і клеми її підключення, а тканина тримача електродів виконана електропровідною. Забезпечення компактного розміщення конструктивних елементів універсального первинного перетворювача для низькочастотної магнітотерапії та ультразвукової фізіотерапії, а також реєстрації та створення впливу ультразвукових хвиль на біологічні органи та тканини, підсилюють позитивний ефект, пов'язаний з концентрованим впливом ультразвуку та магнітного поля на кровотік, ефективний мікромасаж та покращення проникності мембран, а також збільшення ефективності взаємодії ультразвукових хвиль та магнітного поля з біологічною тканиною. Крім цього для запобігання негативному ефекту, пов'язаному з передозуванням як амплітудним, так і часовим, дії ультразвуку та магнітного поля використовується зняття параметрів біотканини за допомогою електричного контакту. На Фіг. 1 представлена конструкція пристрою. На кресленні цифрами позначені: 1 - корпус перетворювача; 2 - порожнина для заповнення гелем; 3 - струмознімач; 4 - відвідний дріт (провідники); 5- основа установчого гнізда; 6 - вкладиш установчого гнізда; 7- фланець корпуса перетворювача; 8 - гофрований хвостовик; 9 - кулясте стовщення на торці корпуса перетворювача; 10 - полиця відбортовки основи установчого гнізда; 11 - полиця відбортовки вкладиша установчого гнізда; 12 - цангова засувка вкладиша установчого гнізда; 13 - буртик на торці цангової засувки; 14 - поясок на зовнішній поверхні вкладиша установчого гнізда; 15 - канавка на внутрішній поверхні основи установчого гнізда; 16 - електропровідна тканина тримача електродів; 17 - втулка; 18 - прокладка; 19 - демпфер; 20 - погоджуючий шар; 21 - тримач п'єзоперетворювача; 22 - захисний ковпак; 23 - п'єзоелемент; 24 - акустична лінза; 25 - контакти; 26 - каркас котушки індуктивності; 27 - багатовиткова котушка індуктивності; 28 - клеми котушки. Заявлений первинний перетворювач сигналів, полів та біопотенціалів містить електрод, який включає електроізоляційний корпус 1 з порожниною 2 для заповнення контактним гелем, струмознімач 3 з'єднаний з відвідним провідником 4, і установче гніздо, закріплене на еластичному тримачі, яке складається із вставлених одне в одне порожнистої основи 5 й порожнистого вкладиша 6, причому корпус електрода 1 має форму порожнистого циліндра, на одному торці якого виконаний фланець 7 із гофрованим хвостовиком 8, у якому поміщений відвідний дріт 4, а другий торець має кулясте стовщення 9, порожнистий вкладиш 6 має на торці, що стикається із полицею 10 основи 5, відбортовку всередину, на полиці 11 якої розміщена цангова засувка 12 у вигляді порожнистого циліндра, торець якого має внутрішній буртик 13, при цьому струмознімач 3 має форму порожнистого циліндра, внутрішній діаметр якого дорівнює внутрішньому діаметру порожнини корпуса електрода 1 для заповнення гелем, а внутрішній діаметр циліндричної частини цангової засувки 12 дорівнює максимальному діаметру кулястого стовщення 9 торця корпуса електрода 1, висота циліндричної частини цангового з'єднання 12 перевищує довжину вкладиша 6, внутрішній діаметр торця цангової засувки 12 з урахуванням розмірів буртика 13 дорівнює зовнішньому діаметру циліндричної частини корпуса електрода 1, тоді як зовнішня поверхня вкладиша установчого гнізда 6 має поясочок 14, а внутрішня поверхня основи 5 установчого гнізда - канавку 15, при цьому поясочок 14 і канавка 15 є елементами зчеплення вкладиша 6 з основою 5, а внутрішній діаметр основи 5 відрізняється від зовнішнього діаметра вкладиша 6 на товщину тканини тримача електродів 16, причому основа 5 й вкладиш 6 установчого гнізда й корпус електрода 1 2 UA 72954 U 5 10 15 20 25 30 35 40 виготовлені методом пресування з поліетилену високої щільності, також пристрій містить втулку 17 з контактами 25 п'єзоперетворювача, з'єднаними з демпфером 19, а він з погоджуючими шарами 20 і прокладкою 25, які примикають до п'єзоелемента 23, за якими акустична лінза 24 знаходиться в захисному ковпаку 22, який примикає до площини п'єзоперетворювача, закріпленого тримачами 21 п'єзоперетворювача, а тканина 16 тримача електродів має отвори, діаметр яких дорівнює діаметру акустичної лінзи 24, також містить каркас котушки індуктивності 26, багатовиткову котушку індуктивності 27 і клеми її підключення 28, а тканина тримача електродів виконана електропровідною. Розглянемо порядок складання пристрою. Заявлений первинний перетворювач збирається у наступній послідовності. Основа 5 установчого гнізда розташовується з однієї сторони тканини 16 тримача електродів, а вкладиш 6 з іншої, який містить в собі каркас котушки індуктивності 26, багатовиткову котушку індуктивності 27 і клеми її підключення 28, і вкладиш 6 вдавлюється у основу 5, при цьому поясочок 14 входить у канавку 15, чим забезпечується надійне з'єднання вкладиша 6 з основою 5 і зменшує вимогу до товщини тканини тримача електродів, після чого у цангову засувку 12 вкладиша 6 вставляється акустична лінза 24 з п'єзоелементом 23 та прокладка 18. В струмоізоляційному корпус електрода 1 запресовується з одного боку втулка 17 з контактами 25, а з іншого боку демпфер 19 для поглинання акустичних шумів, після цього струмоізоляційний корпус електрода 1 вставляється у цангову засувку 12 вкладиша 6 легким натисканням подушечкою пальця на фланець 7 при введенні торця корпуса 1 з кулястим стовщенням 9 у зіткнення з буртиком 13. Тому що цангова засувка 12 виконана усередині вкладиша 6 і є подовженням полиці 11 відбортовки торця корпуса, а висота циліндричної частини цангової засувки 12 перевищує довжину вкладиша 6, виключаючи тим самим перешкоди спрацьовуванню цангового з'єднання. Виконання торця корпуса 1 з кулястим стовщенням 9, а буртика 13 овальним, забезпечує зниження зусиль як на установку електрода, так і на його демонтаж. Надійне закріплення корпуса 1 у вкладиші 6 забезпечується тим, що максимальний діаметр кулястого стовщення 9 дорівнює внутрішньому діаметру циліндричної частини цангової засувки 12, а внутрішній діаметр циліндричної поверхні цангової засувки 12 з урахуванням розмірів буртика 13 дорівнює зовнішньому діаметру циліндричної частини корпуса 1. Зниження зусиль на демонтаж корпуса 1 із вкладиша 6 досягається тим, що при захваті корпуса 1 за підставу гофрованого хвостовика 8 внаслідок упору фланця 7 на торець цангової засувки 12 створюється важіль, а виконання торця корпуса 1 з кулястим стовщенням 9 виключає "защип". Додатково підвищення надійності електродного пристрою досягається тим, що відвідний провідник 4 запресований у гофрованому хвостовику 8. А наявність котушки індуктивності в перетворювачі дає можливість створювати різні форми магнітного поля при проведенні магнітофізіотерапевтичної процедури. Заявлений універсальний первинний перетворювач може використовуватися в низькочастотній магніто- і ультразвуковій фізіотерапії та діагностиці, електроенцефалографії, електрокардіографії, електроміографії, реографії. Комплексне використання перетворювача при проведенні фізіотерапевтичних процедур з контролем стану біологічної тканини значно розширяє його функціональні можливості. Технічний результат складається в універсальності використання як вимірювального датчика так і як датчика випромінювання. При цьому підвищується ефективність, надійність, функціональність й зручність експлуатації. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Універсальний первинний перетворювач, що містить електрод, який включає електроізоляційний корпус з порожниною для заповнення контактним гелем, струмознімач, з'єднаний з відвідним провідником, і установче гніздо, закріплене на еластичному тримачі, яке складається із вставлених одне в одне порожнистої основи й порожнистого вкладиша, причому корпус електрода має форму порожнистого циліндра, на одному торці якого виконаний фланець із гофрованим хвостовиком, у якому поміщений відвідний дріт, а другий торець має кулясте стовщення, порожнистий вкладиш має на торці, що стикається із полицею основи, відбортовку всередину, на полиці якої розміщена цангова засувка у вигляді порожнистого циліндра, торець якого має внутрішній буртик, при цьому струмознімач має форму порожнистого циліндра, внутрішній діаметр якого дорівнює внутрішньому діаметру порожнини корпуса електрода для заповнення гелем, а внутрішній діаметр циліндричної частини цангової засувки дорівнює максимальному діаметру кулястого потовщення торця корпуса електрода, висота циліндричної частини цангового закладення перевищує довжину вкладиша, внутрішній діаметр торця 3 UA 72954 U 5 10 цангової засувки з урахуванням розмірів буртика дорівнює зовнішньому діаметру циліндричної частини корпуса електрода, тоді як зовнішня поверхня вкладиша установчого гнізда має поясочок, а внутрішня поверхня основи установчого гнізда - канавку, при цьому поясочок і канавка є елементами зчеплення вкладиша з основою, а внутрішній діаметр основи відрізняється від зовнішнього діаметра вкладиша на товщину тканини тримача електродів, причому основа й вкладиш установчого гнізда й корпус електрода виготовлені методом пресування з пластмаси високої щільності, містить втулку з контактами п'єзоперетворювача, з'єднаними з демпфером, а він з погоджуючими шарами, які примикають до п'єзоелемента, за якими розміщена акустична лінза, що знаходиться в захисному ковпаку, який примикає до площини п'єзоперетворювача, закріпленого тримачами п'єзоперетворювача, а тканина тримача електродів має отвір, діаметр якого дорівнює діаметру акустичної лінзи, який відрізняється тим, що додатково містить каркас котушки індуктивності, багатовиткову котушку індуктивності і клеми її підключення, а тканина тримача електродів виконана електропровідною. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
