Роторна установка для циклічного зневоднення вторинних продуктів харчових переробних виробництв

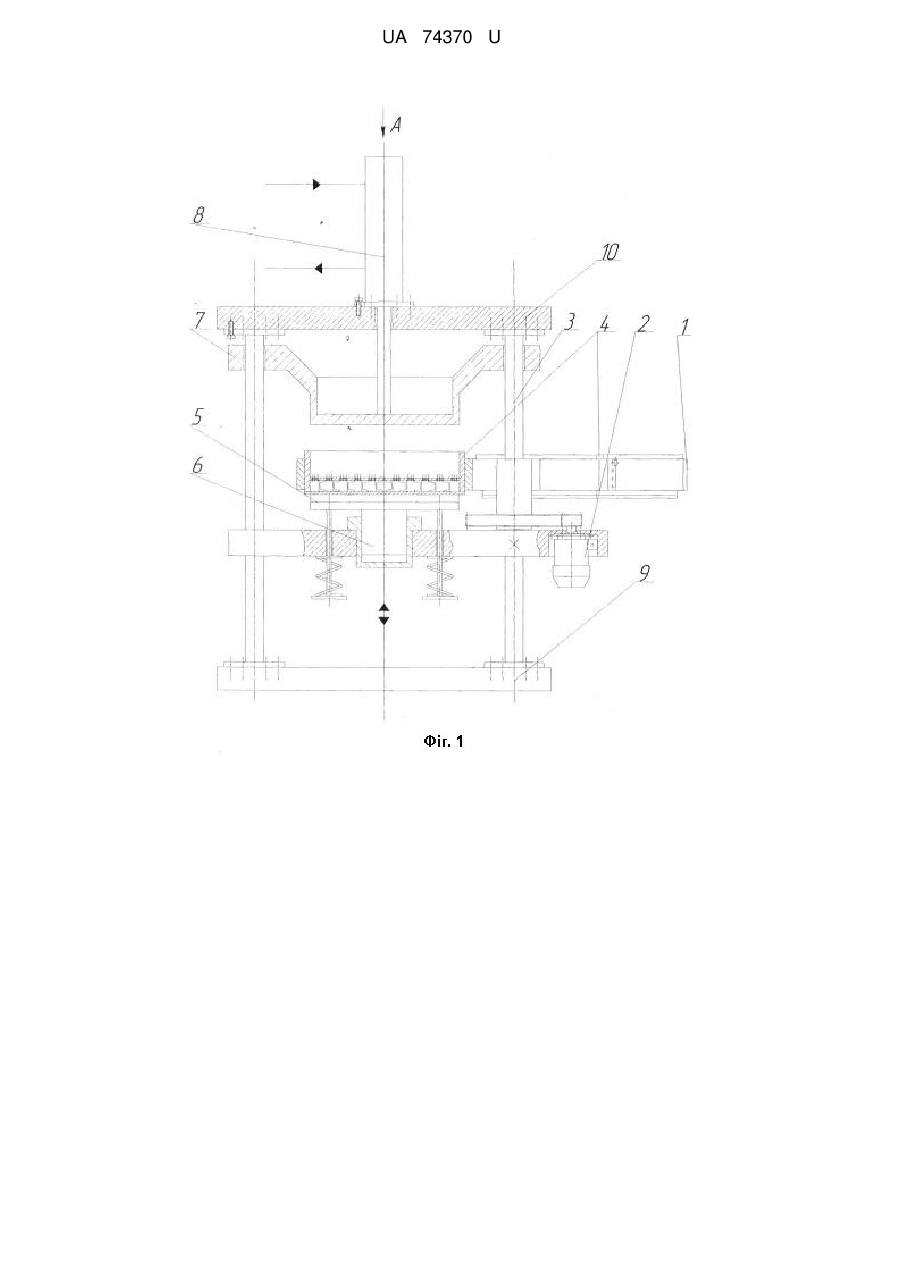

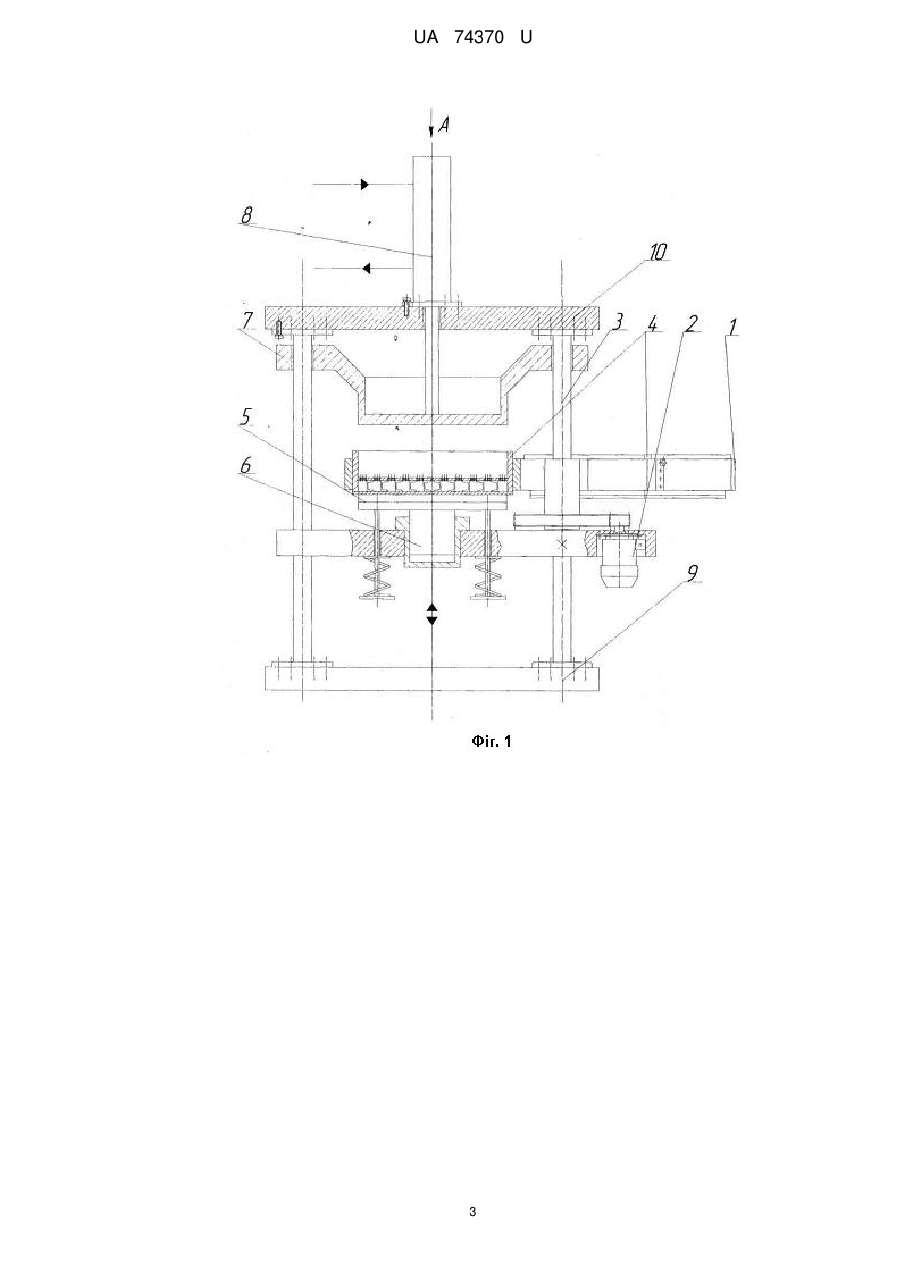

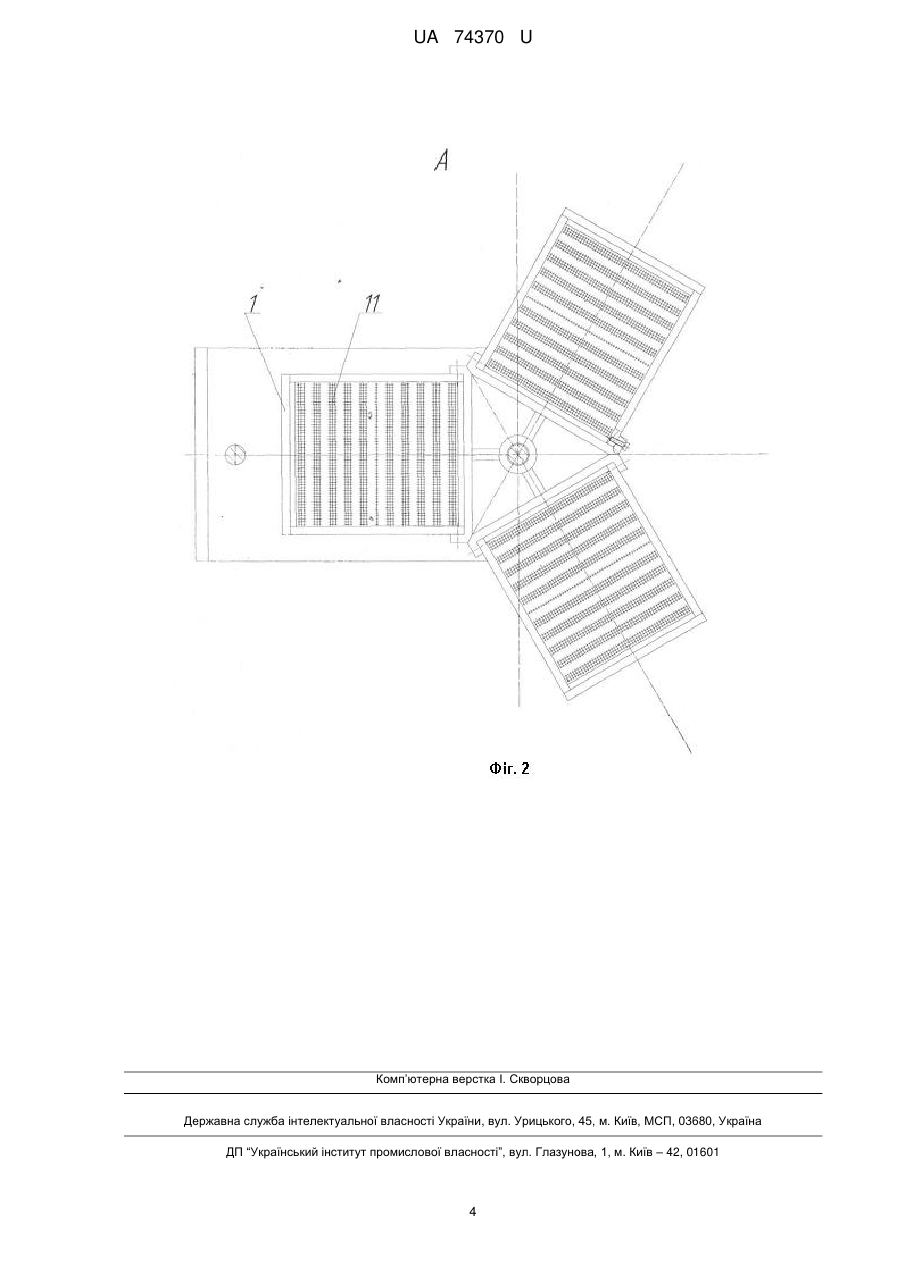

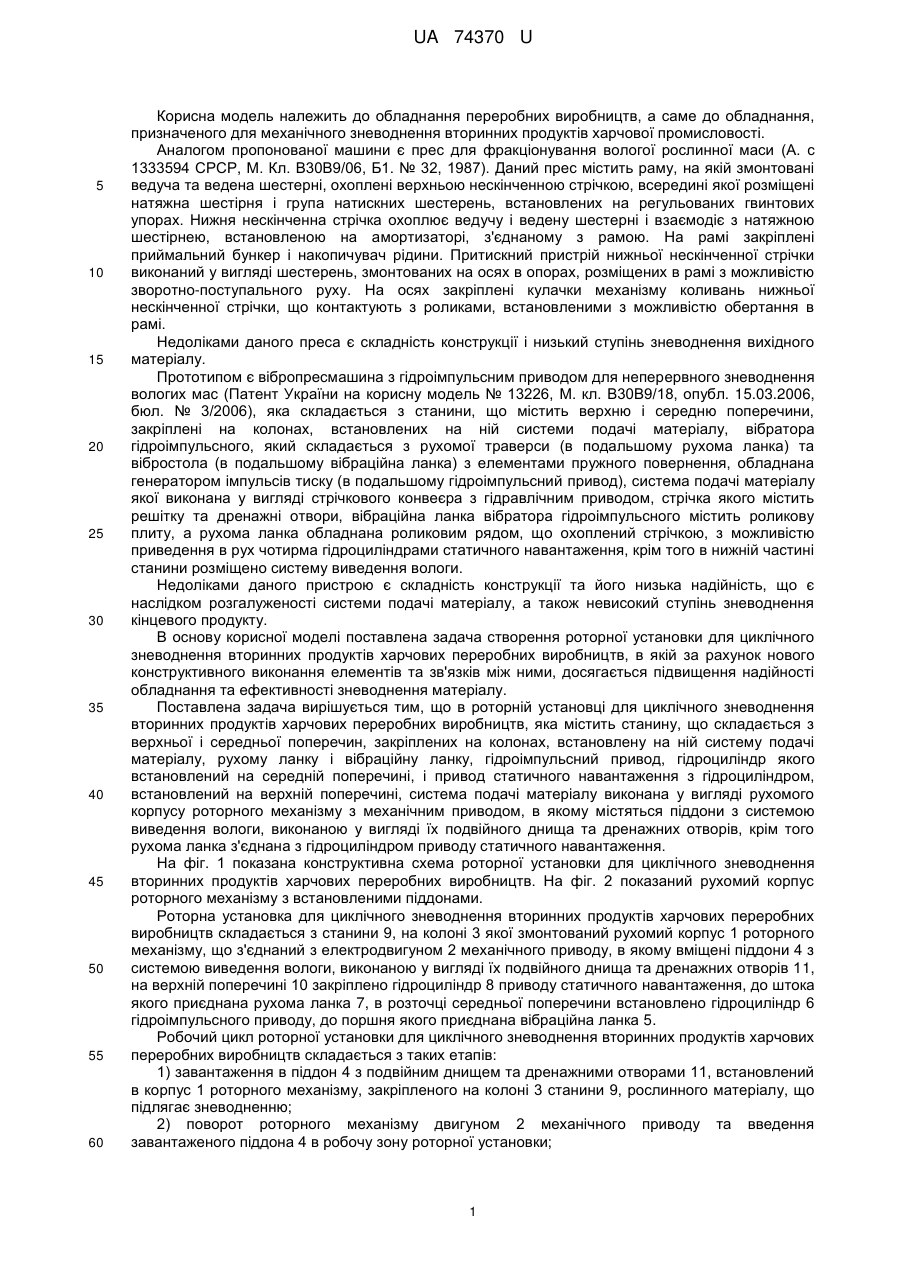

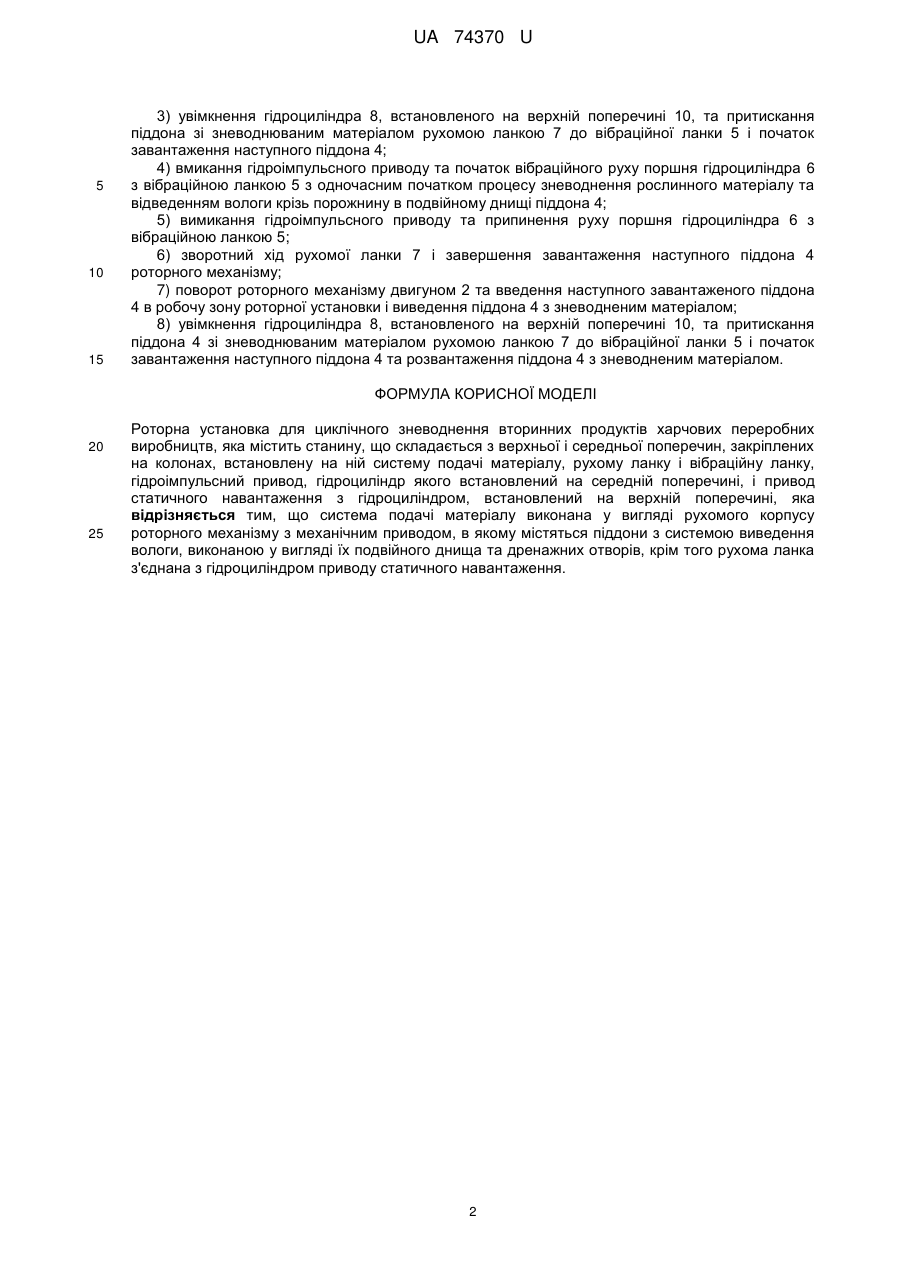

Реферат: Роторна установка для циклічного зневоднення вторинних продуктів харчових переробних виробництв містить станину, що складається з верхньої і середньої поперечин, закріплених на колонах, встановлену на ній систему подачі матеріалу, рухому ланку і вібраційну ланку, гідроімпульсний привод, гідроциліндр якого встановлений на середній поперечині, і привод статичного навантаження з гідроциліндром, встановлений на верхній поперечині. Система подачі матеріалу виконана у вигляді рухомого корпусу роторного механізму з механічним приводом, в якому містяться піддони з системою виведення вологи, виконаною у вигляді їх подвійного днища та дренажних отворів. Рухома ланка з'єднана з гідроциліндром приводу статичного навантаження. UA 74370 U (54) РОТОРНА УСТАНОВКА ДЛЯ ЦИКЛІЧНОГО ЗНЕВОДНЕННЯ ВТОРИННИХ ПРОДУКТІВ ХАРЧОВИХ ПЕРЕРОБНИХ ВИРОБНИЦТВ UA 74370 U UA 74370 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання переробних виробництв, а саме до обладнання, призначеного для механічного зневоднення вторинних продуктів харчової промисловості. Аналогом пропонованої машини є прес для фракціонування вологої рослинної маси (А. с 1333594 СРСР, М. Кл. В30В9/06, Б1. № 32, 1987). Даний прес містить раму, на якій змонтовані ведуча та ведена шестерні, охоплені верхньою нескінченною стрічкою, всередині якої розміщені натяжна шестірня і група натискних шестерень, встановлених на регульованих гвинтових упорах. Нижня нескінченна стрічка охоплює ведучу і ведену шестерні і взаємодіє з натяжною шестірнею, встановленою на амортизаторі, з'єднаному з рамою. На рамі закріплені приймальний бункер і накопичувач рідини. Притискний пристрій нижньої нескінченної стрічки виконаний у вигляді шестерень, змонтованих на осях в опорах, розміщених в рамі з можливістю зворотно-поступального руху. На осях закріплені кулачки механізму коливань нижньої нескінченної стрічки, що контактують з роликами, встановленими з можливістю обертання в рамі. Недоліками даного преса є складність конструкції і низький ступінь зневоднення вихідного матеріалу. Прототипом є вібропресмашина з гідроімпульсним приводом для неперервного зневоднення вологих мас (Патент України на корисну модель № 13226, М. кл. В30В9/18, опубл. 15.03.2006, бюл. № 3/2006), яка складається з станини, що містить верхню і середню поперечини, закріплені на колонах, встановлених на ній системи подачі матеріалу, вібратора гідроімпульсного, який складається з рухомої траверси (в подальшому рухома ланка) та вібростола (в подальшому вібраційна ланка) з елементами пружного повернення, обладнана генератором імпульсів тиску (в подальшому гідроімпульсний привод), система подачі матеріалу якої виконана у вигляді стрічкового конвеєра з гідравлічним приводом, стрічка якого містить решітку та дренажні отвори, вібраційна ланка вібратора гідроімпульсного містить роликову плиту, а рухома ланка обладнана роликовим рядом, що охоплений стрічкою, з можливістю приведення в рух чотирма гідроциліндрами статичного навантаження, крім того в нижній частині станини розміщено систему виведення вологи. Недоліками даного пристрою є складність конструкції та його низька надійність, що є наслідком розгалуженості системи подачі матеріалу, а також невисокий ступінь зневоднення кінцевого продукту. В основу корисної моделі поставлена задача створення роторної установки для циклічного зневоднення вторинних продуктів харчових переробних виробництв, в якій за рахунок нового конструктивного виконання елементів та зв'язків між ними, досягається підвищення надійності обладнання та ефективності зневоднення матеріалу. Поставлена задача вирішується тим, що в роторній установці для циклічного зневоднення вторинних продуктів харчових переробних виробництв, яка містить станину, що складається з верхньої і середньої поперечин, закріплених на колонах, встановлену на ній систему подачі матеріалу, рухому ланку і вібраційну ланку, гідроімпульсний привод, гідроциліндр якого встановлений на середній поперечині, і привод статичного навантаження з гідроциліндром, встановлений на верхній поперечині, система подачі матеріалу виконана у вигляді рухомого корпусу роторного механізму з механічним приводом, в якому містяться піддони з системою виведення вологи, виконаною у вигляді їх подвійного днища та дренажних отворів, крім того рухома ланка з'єднана з гідроциліндром приводу статичного навантаження. На фіг. 1 показана конструктивна схема роторної установки для циклічного зневоднення вторинних продуктівхарчових переробних виробництв. На фіг. 2 показаний рухомий корпус роторного механізму з встановленими піддонами. Роторна установка для циклічного зневоднення вторинних продуктів харчових переробних виробництв складається з станини 9, на колоні 3 якої змонтований рухомий корпус 1 роторного механізму, що з'єднаний з електродвигуном 2 механічного приводу, в якому вміщені піддони 4 з системою виведення вологи, виконаною у вигляді їх подвійного днища та дренажних отворів 11, на верхній поперечині 10 закріплено гідроциліндр 8 приводу статичного навантаження, до штока якого приєднана рухома ланка 7, в розточці середньої поперечини встановлено гідроциліндр 6 гідроімпульсного приводу, до поршня якого приєднана вібраційна ланка 5. Робочий цикл роторної установки для циклічного зневоднення вторинних продуктів харчових переробних виробництв складається з таких етапів: 1) завантаження в піддон 4 з подвійним днищем та дренажними отворами 11, встановлений в корпус 1 роторного механізму, закріпленого на колоні 3 станини 9, рослинного матеріалу, що підлягає зневодненню; 2) поворот роторного механізму двигуном 2 механічного приводу та введення завантаженого піддона 4 в робочу зону роторної установки; 1 UA 74370 U 5 10 15 3) увімкнення гідроциліндра 8, встановленого на верхній поперечині 10, та притискання піддона зі зневоднюваним матеріалом рухомою ланкою 7 до вібраційної ланки 5 і початок завантаження наступного піддона 4; 4) вмикання гідроімпульсного приводу та початок вібраційного руху поршня гідроциліндра 6 з вібраційною ланкою 5 з одночасним початком процесу зневоднення рослинного матеріалу та відведенням вологи крізь порожнину в подвійному днищі піддона 4; 5) вимикання гідроімпульсного приводу та припинення руху поршня гідроциліндра 6 з вібраційною ланкою 5; 6) зворотний хід рухомої ланки 7 і завершення завантаження наступного піддона 4 роторного механізму; 7) поворот роторного механізму двигуном 2 та введення наступного завантаженого піддона 4 в робочу зону роторної установки і виведення піддона 4 з зневодненим матеріалом; 8) увімкнення гідроциліндра 8, встановленого на верхній поперечині 10, та притискання піддона 4 зі зневоднюваним матеріалом рухомою ланкою 7 до вібраційної ланки 5 і початок завантаження наступного піддона 4 та розвантаження піддона 4 з зневодненим матеріалом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Роторна установка для циклічного зневоднення вторинних продуктів харчових переробних виробництв, яка містить станину, що складається з верхньої і середньої поперечин, закріплених на колонах, встановлену на ній систему подачі матеріалу, рухому ланку і вібраційну ланку, гідроімпульсний привод, гідроциліндр якого встановлений на середній поперечині, і привод статичного навантаження з гідроциліндром, встановлений на верхній поперечині, яка відрізняється тим, що система подачі матеріалу виконана у вигляді рухомого корпусу роторного механізму з механічним приводом, в якому містяться піддони з системою виведення вологи, виконаною у вигляді їх подвійного днища та дренажних отворів, крім того рухома ланка з'єднана з гідроциліндром приводу статичного навантаження. 2 UA 74370 U 3 UA 74370 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
