Протравлювач насіння

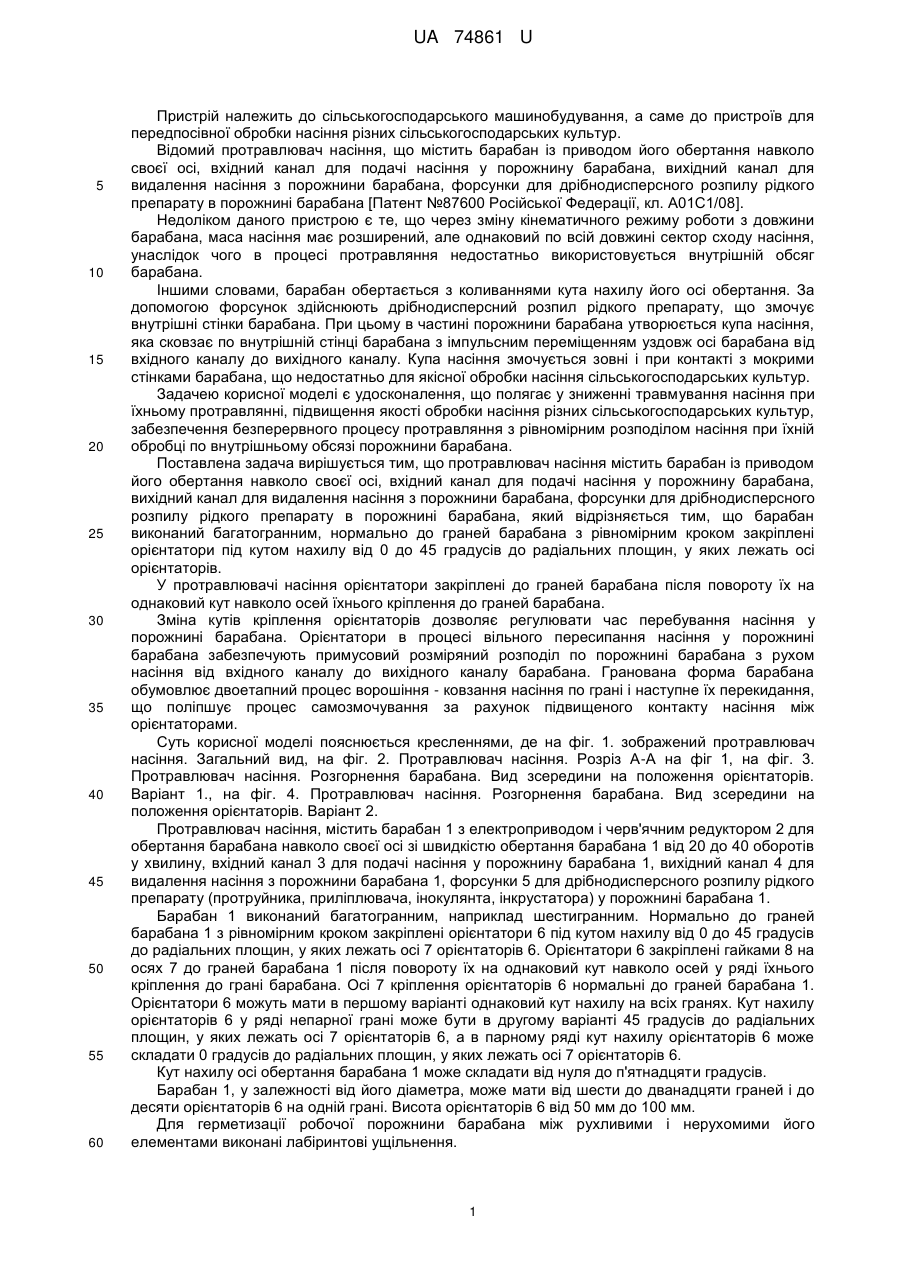

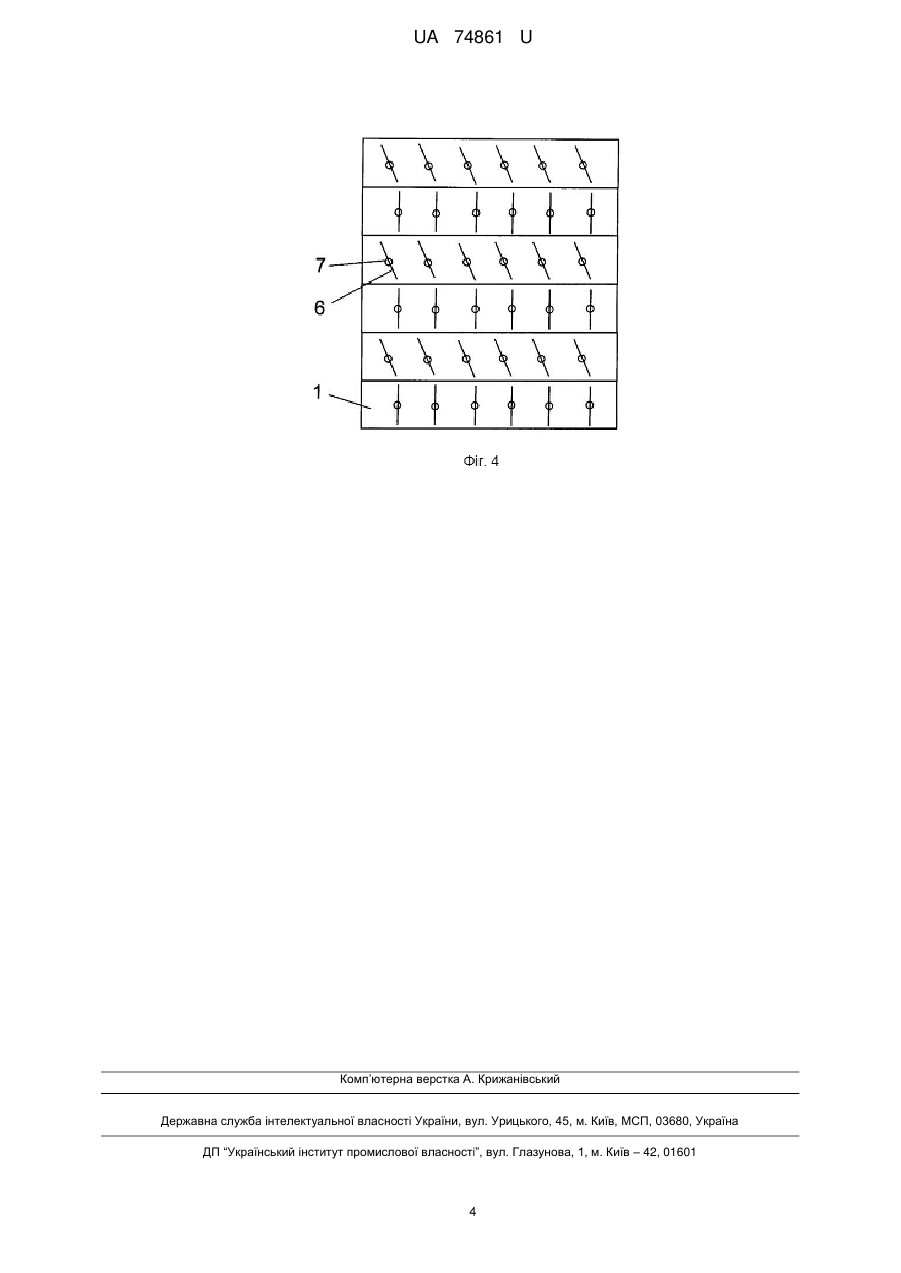

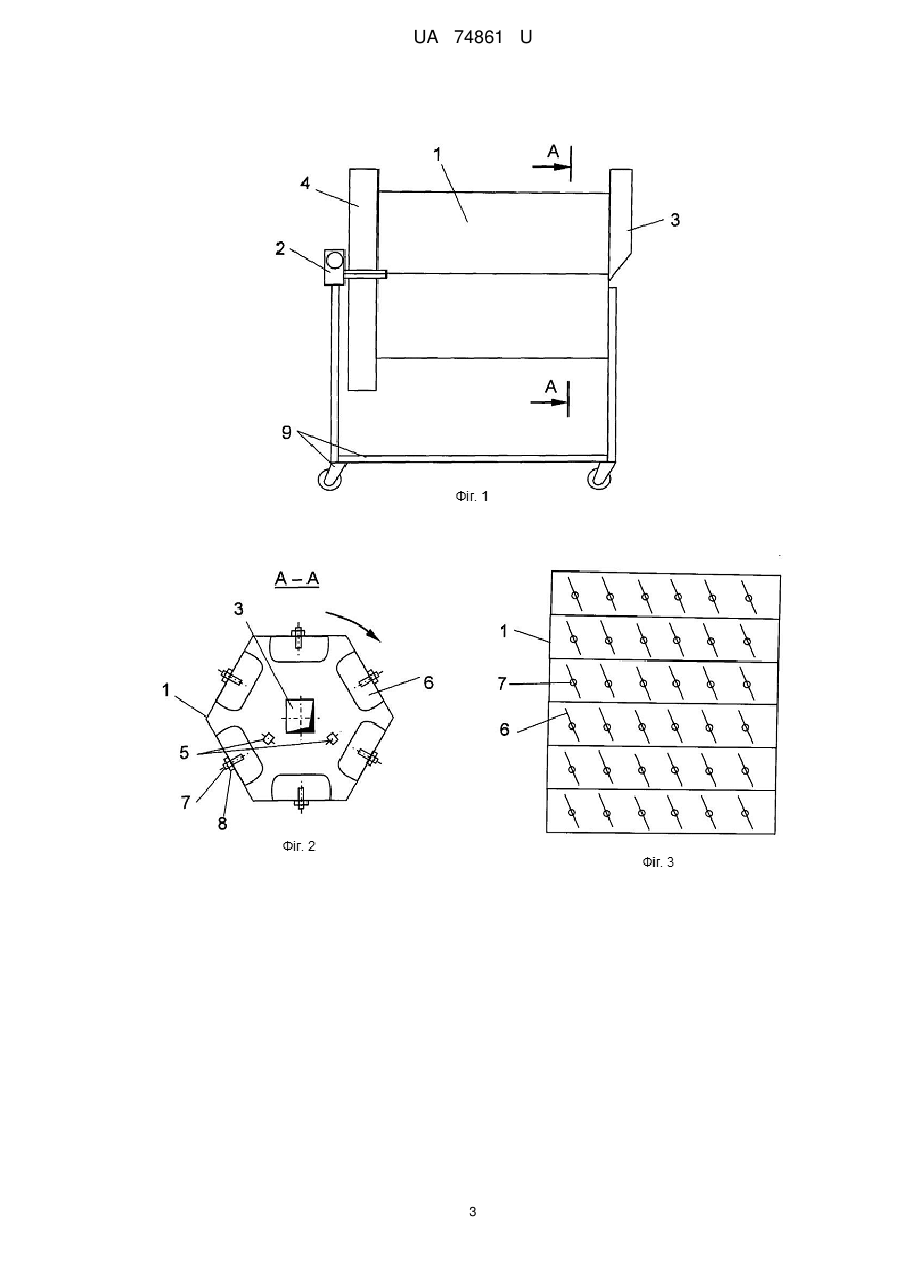

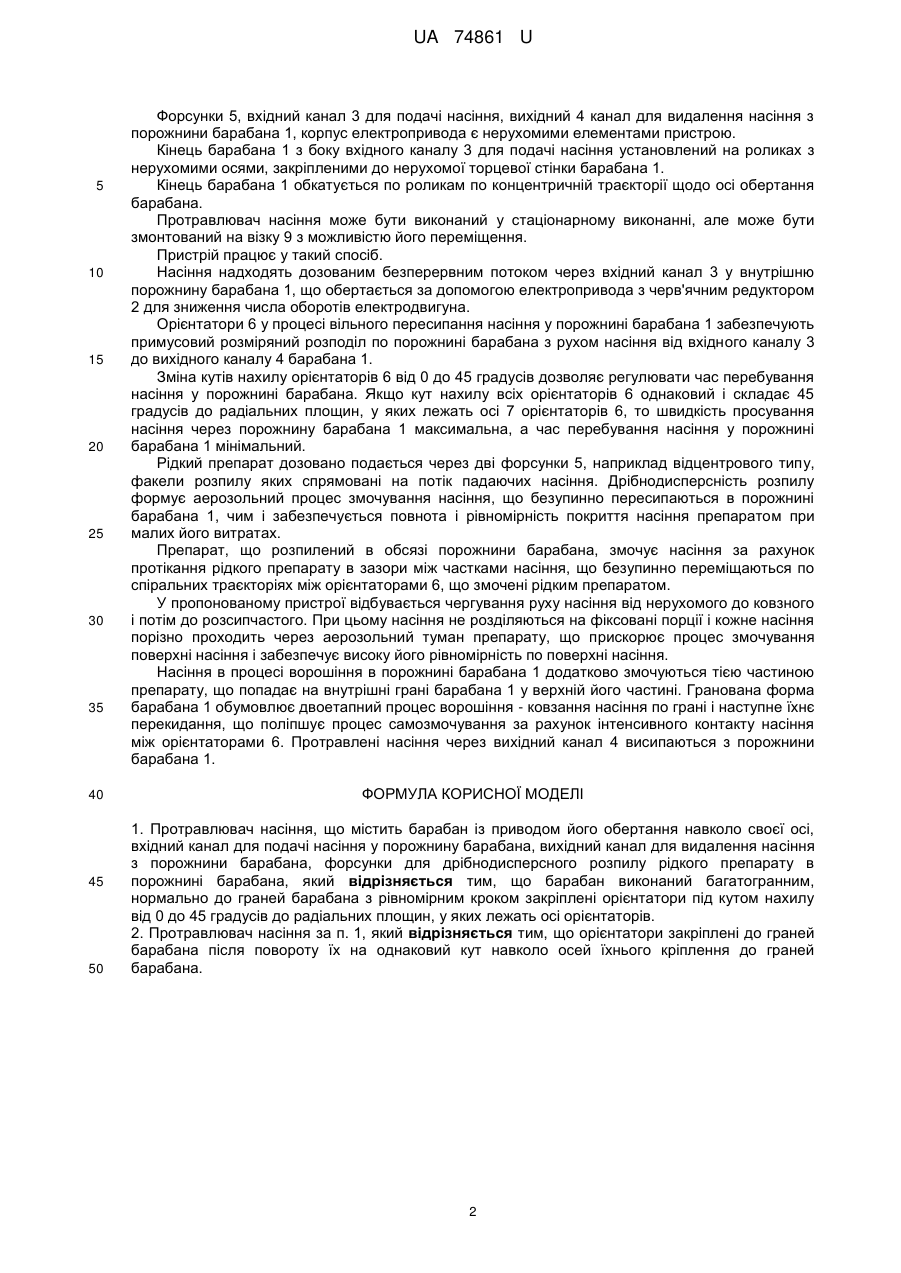

Реферат: UA 74861 U UA 74861 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до сільськогосподарського машинобудування, а саме до пристроїв для передпосівної обробки насіння різних сільськогосподарських культур. Відомий протравлювач насіння, що містить барабан із приводом його обертання навколо своєї осі, вхідний канал для подачі насіння у порожнину барабана, вихідний канал для видалення насіння з порожнини барабана, форсунки для дрібнодисперсного розпилу рідкого препарату в порожнині барабана [Патент №87600 Російської Федерації, кл. А01С1/08]. Недоліком даного пристрою є те, що через зміну кінематичного режиму роботи з довжини барабана, маса насіння має розширений, але однаковий по всій довжині сектор сходу насіння, унаслідок чого в процесі протравляння недостатньо використовується внутрішній обсяг барабана. Іншими словами, барабан обертається з коливаннями кута нахилу його осі обертання. За допомогою форсунок здійснюють дрібнодисперсний розпил рідкого препарату, що змочує внутрішні стінки барабана. При цьому в частині порожнини барабана утворюється купа насіння, яка сковзає по внутрішній стінці барабана з імпульсним переміщенням уздовж осі барабана від вхідного каналу до вихідного каналу. Купа насіння змочується зовні і при контакті з мокрими стінками барабана, що недостатньо для якісної обробки насіння сільськогосподарських культур. Задачею корисної моделі є удосконалення, що полягає у зниженні травмування насіння при їхньому протравлянні, підвищення якості обробки насіння різних сільськогосподарських культур, забезпечення безперервного процесу протравляння з рівномірним розподілом насіння при їхній обробці по внутрішньому обсязі порожнини барабана. Поставлена задача вирішується тим, що протравлювач насіння містить барабан із приводом його обертання навколо своєї осі, вхідний канал для подачі насіння у порожнину барабана, вихідний канал для видалення насіння з порожнини барабана, форсунки для дрібнодисперсного розпилу рідкого препарату в порожнині барабана, який відрізняється тим, що барабан виконаний багатогранним, нормально до граней барабана з рівномірним кроком закріплені орієнтатори під кутом нахилу від 0 до 45 градусів до радіальних площин, у яких лежать осі орієнтаторів. У протравлювачі насіння орієнтатори закріплені до граней барабана після повороту їх на однаковий кут навколо осей їхнього кріплення до граней барабана. Зміна кутів кріплення орієнтаторів дозволяє регулювати час перебування насіння у порожнині барабана. Орієнтатори в процесі вільного пересипання насіння у порожнині барабана забезпечують примусовий розміряний розподіл по порожнині барабана з рухом насіння від вхідного каналу до вихідного каналу барабана. Гранована форма барабана обумовлює двоетапний процес ворошіння - ковзання насіння по грані і наступне їх перекидання, що поліпшує процес самозмочування за рахунок підвищеного контакту насіння між орієнтаторами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1. зображений протравлювач насіння. Загальний вид, на фіг. 2. Протравлювач насіння. Розріз А-А на фіг 1, на фіг. 3. Протравлювач насіння. Розгорнення барабана. Вид зсередини на положення орієнтаторів. Варіант 1., на фіг. 4. Протравлювач насіння. Розгорнення барабана. Вид зсередини на положення орієнтаторів. Варіант 2. Протравлювач насіння, містить барабан 1 з електроприводом і черв'ячним редуктором 2 для обертання барабана навколо своєї осі зі швидкістю обертання барабана 1 від 20 до 40 оборотів у хвилину, вхідний канал 3 для подачі насіння у порожнину барабана 1, вихідний канал 4 для видалення насіння з порожнини барабана 1, форсунки 5 для дрібнодисперсного розпилу рідкого препарату (протруйника, приліплювача, інокулянта, інкрустатора) у порожнині барабана 1. Барабан 1 виконаний багатогранним, наприклад шестигранним. Нормально до граней барабана 1 з рівномірним кроком закріплені орієнтатори 6 під кутом нахилу від 0 до 45 градусів до радіальних площин, у яких лежать осі 7 орієнтаторів 6. Орієнтатори 6 закріплені гайками 8 на осях 7 до граней барабана 1 після повороту їх на однаковий кут навколо осей у ряді їхнього кріплення до грані барабана. Осі 7 кріплення орієнтаторів 6 нормальні до граней барабана 1. Орієнтатори 6 можуть мати в першому варіанті однаковий кут нахилу на всіх гранях. Кут нахилу орієнтаторів 6 у ряді непарної грані може бути в другому варіанті 45 градусів до радіальних площин, у яких лежать осі 7 орієнтаторів 6, а в парному ряді кут нахилу орієнтаторів 6 може складати 0 градусівдо радіальних площин, у яких лежать осі 7 орієнтаторів 6. Кут нахилу осі обертання барабана 1 може складати від нуля до п'ятнадцяти градусів. Барабан 1, у залежності від його діаметра, може мати від шести до дванадцяти граней і до десяти орієнтаторів 6 на одній грані. Висота орієнтаторів 6 від 50 мм до 100 мм. Для герметизації робочої порожнини барабана між рухливими і нерухомими його елементами виконані лабіринтові ущільнення. 1 UA 74861 U 5 10 15 20 25 30 35 40 45 50 Форсунки 5, вхідний канал 3 для подачі насіння, вихідний 4 канал для видалення насіння з порожнини барабана 1, корпус електропривода є нерухомими елементами пристрою. Кінець барабана 1 з боку вхідного каналу 3 для подачі насіння установлений на роликах з нерухомими осями, закріпленими до нерухомої торцевої стінки барабана 1. Кінець барабана 1 обкатується по роликам по концентричній траєкторії щодо осі обертання барабана. Протравлювач насіння може бути виконаний у стаціонарному виконанні, але може бути змонтований на візку 9 з можливістю його переміщення. Пристрій працює у такий спосіб. Насіння надходять дозованим безперервним потоком через вхідний канал 3 у внутрішню порожнину барабана 1, що обертається за допомогою електропривода з черв'ячним редуктором 2 для зниження числа оборотів електродвигуна. Орієнтатори 6 у процесі вільного пересипання насіння у порожнині барабана 1 забезпечують примусовий розміряний розподіл по порожнині барабана з рухом насіння від вхідного каналу 3 до вихідного каналу 4 барабана 1. Зміна кутів нахилу орієнтаторів 6 від 0 до 45 градусів дозволяє регулювати час перебування насіння у порожнині барабана. Якщо кут нахилу всіх орієнтаторів 6 однаковий і складає 45 градусів до радіальних площин, у яких лежать осі 7 орієнтаторів 6, то швидкість просування насіння через порожнину барабана 1 максимальна, а час перебування насіння у порожнині барабана 1 мінімальний. Рідкий препарат дозовано подається через дві форсунки 5, наприклад відцентрового типу, факели розпилу яких спрямовані на потік падаючих насіння. Дрібнодисперсність розпилу формує аерозольний процес змочування насіння, що безупинно пересипаються в порожнині барабана 1, чим і забезпечується повнота і рівномірність покриття насіння препаратом при малих його витратах. Препарат, що розпилений в обсязі порожнини барабана, змочує насіння за рахунок протікання рідкого препарату в зазори між частками насіння, що безупинно переміщаються по спіральних траєкторіях між орієнтаторами 6, що змочені рідким препаратом. У пропонованому пристрої відбувається чергування руху насіння від нерухомого до ковзного і потім до розсипчастого. При цьому насіння не розділяються на фіксовані порції і кожне насіння порізно проходить через аерозольний туман препарату, що прискорює процес змочування поверхні насіння і забезпечує високу його рівномірність по поверхні насіння. Насіння в процесі ворошіння в порожнині барабана 1 додатково змочуються тією частиною препарату, що попадає на внутрішні грані барабана 1 у верхній його частині. Гранована форма барабана 1 обумовлює двоетапний процес ворошіння - ковзання насіння по грані і наступне їхнє перекидання, що поліпшує процес самозмочування за рахунок інтенсивного контакту насіння між орієнтаторами 6. Протравлені насіння через вихідний канал 4 висипаються з порожнини барабана 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Протравлювач насіння, що містить барабан із приводом його обертання навколо своєї осі, вхідний канал для подачі насіння у порожнину барабана, вихідний канал для видалення насіння з порожнини барабана, форсунки для дрібнодисперсного розпилу рідкого препарату в порожнині барабана, який відрізняється тим, що барабан виконаний багатогранним, нормально до граней барабана з рівномірним кроком закріплені орієнтатори під кутом нахилу від 0 до 45 градусів до радіальних площин, у яких лежать осі орієнтаторів. 2. Протравлювач насіння за п. 1, який відрізняється тим, що орієнтатори закріплені до граней барабана після повороту їх на однаковий кут навколо осей їхнього кріплення до граней барабана. 2 UA 74861 U 3 UA 74861 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
