Машина для отримання насіння гарбузових культур

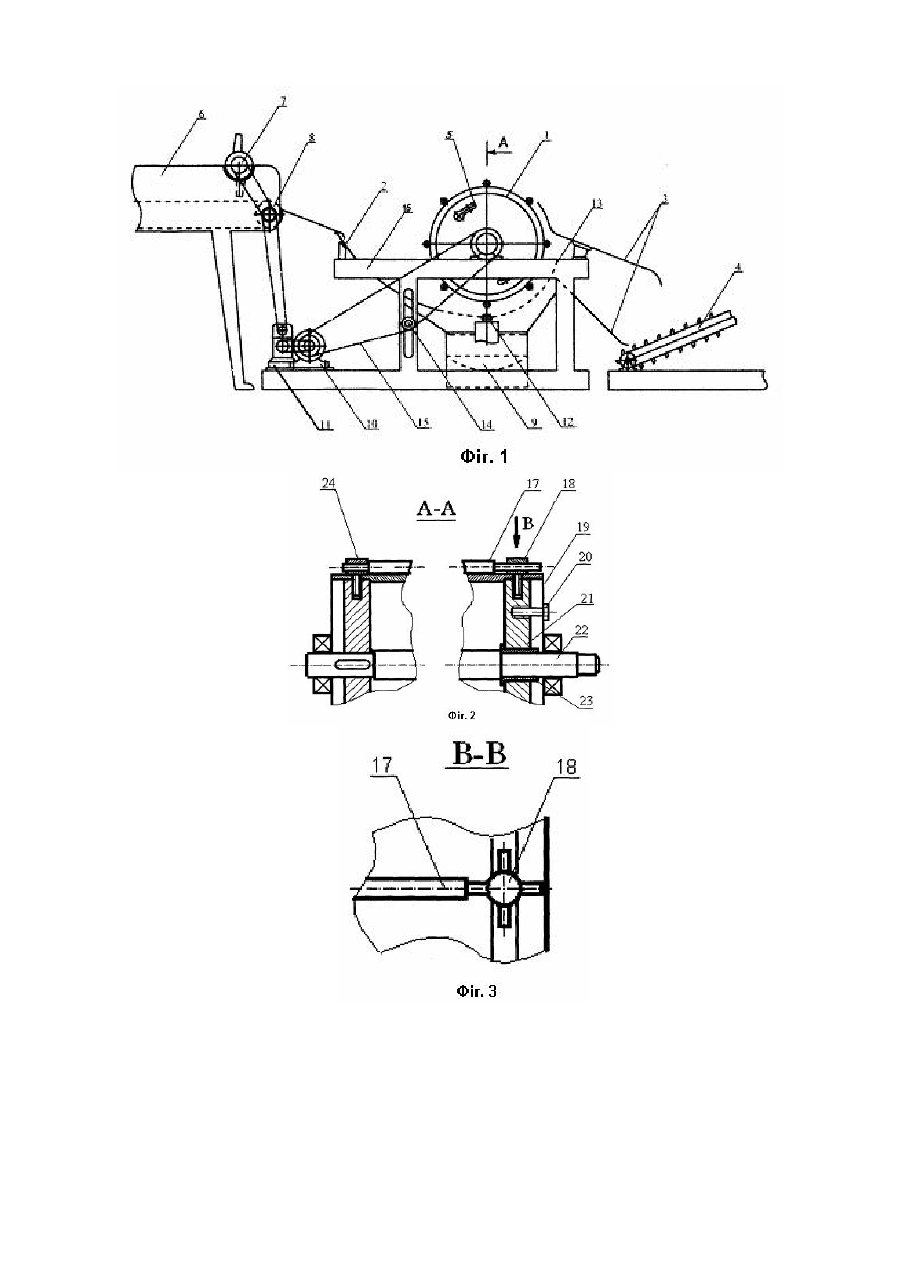

Корисна модель відноситься до сільського господарства і може бути використана для отримання насіння огірків, кавунів та динь, переробка яких на харчові цілі здійснюється в фазі біологічної стиглості. Відомий пристрій «Видільник насіння баштанних ВБЛ - 20», що входить до складу лінії ЛСБ-20 [див. Анисимов И. Ф. Машины и поточные линии для производства семян овоще-бахчевых культур. - Кишинев: Штиинца, 1987. -с 61.], який дозволяє інтенсивно подрібнювати плоди баштанних культур різних сортів і розмірів в зазорі між шти фтами барабану та суцільного підбарабання. Відомий пристрій забезпечує інтенсивне подрібнення плодів без попередньої сепарації насіння, в результаті чого з'являється велика кількість домішків рівновеликих за розмірами із насінням, що в свою чергу ускладнює подальше очищення насіннєвої маси. Відомий пристрій не забезпечує повного відділення насіння від подрібненої маси і великих залишків кірки та м'якоті, так як в ньому не передбачене переміщення подрібненого технологічного матеріалу вздовж твірної барабану, та встановлення додаткового подовжувача деки. Задачею корисної моделі є виділення насіння з плодів огірків, динь та кавунів способом роздавлення, що дозволяє звільнитися від домішків рівновеликих за розмірами з насінням та одночасно провести сепарацією насіння при зниженні його травмування і втрат. Для рішення цієї задачі барабан з бичами встановлений на рамі подрібнювача, бичі встановлені під кутом до утворюючої барабана. Причому один з кінців бичів жорстко закріплений в шарнірному пальці, а другий має можливість поступального переміщення в отворі, протилежно розташованого пальця, при цьому сам палець може переміщуватися по колу барабана. Корисна модель пояснюється рисунками де: на Фіг.1 зображений загальний вигляд пристрою, що пропонується; на Фіг.2 розріз по А-А барабану 1; на Фіг.3 закріплення рухомого бича 17. Пристрій складається з подаючого транспортера 8, над робочою поверхнею якого встановлюються, в залежності від культури, ножі, що обертаються 7. У зоні вивантаження транспортера встановлений скатний лоток, вільний край якого упирається на решітну деку 2. Решітна дека встановлюється шарнірно на осях. Для регулювання зазору між циліндричною поверхнею барабана і декою використовується гвинтовий пристрій 12. Дека має подовжувач 13, який може переміщатися в пазах, тим самим, збільшуючи або зменшуючи робочу площу технологічної зони. Дека своєю поверхнею охоплює барабан 1, що обертається, на циліндровій поверхні якого, під кутом до утворюючих барабана, встановлені бичі 17. Для зміни кута нахилу бичів, один їх кінець жорстко закріплений в пальці 24, який встановлений на циліндровій поверхні барабана з можливістю повороту. Др угий кінець бича 17 встановлений в отвір пальця 24, а сам палець може переміщатися в пазах, які є на поверхні барабана. Для збільшення технологічної зони в пристрою передбачено встановлення подовжувача деки 13. Пристрій працює таким чином. Плоди рухаючись по транспортеру 8 подаються в зону попереднього подрібнення, де завдяки взаємодії з ножем 7 відбувається розрізання насіннєвих плодів (тільки для гарбузів). Плоди по скатному лотку 4 потрапляють в зазор між барабаном 1 і декою 2. Деформація плодів відбувається завдяки їх обтиснення в зазорі, що зменшується, між декою і барабаном. При цьому відбувається відділення насіння від кірки та їх сепарація через отвори деки 2. Насіння попадають в піддон 9 і затримуються на сітчастій поверхні, сік проходить далі у піддон. Завдяки тому, що бичі встановлені під кутом, крім переміщення плодів уздовж технологічної зони в зазорі "барабан - дека", насінники мають можливість переміщатися в напрямі, перпендикулярному основному напряму руху технологічної маси, що забезпечує більш інтенсивне відділення насіння. Пристрій розроблений для використання у сільськогосподарському виробництві при отриманні насіння гарбузових культур, а також в наукових дослідженнях, що стосуються виділення насіння овочевих і баштанних культур. Застосування пристрою дозволяє зменшити витрати робочого часу при отриманні насіння з плодів овочевих і баштанних культур та знизити травмування насіння шляхом поєднання двох технологічних процесів роздавлення насінників і забезпечення сепарації та відділення насіння від подрібненої маси. Може використовува тися для переробки плодів, насіння яких має різні фізико-механічні характеристики.
