Спосіб створення суцільної зони радіоподавлення

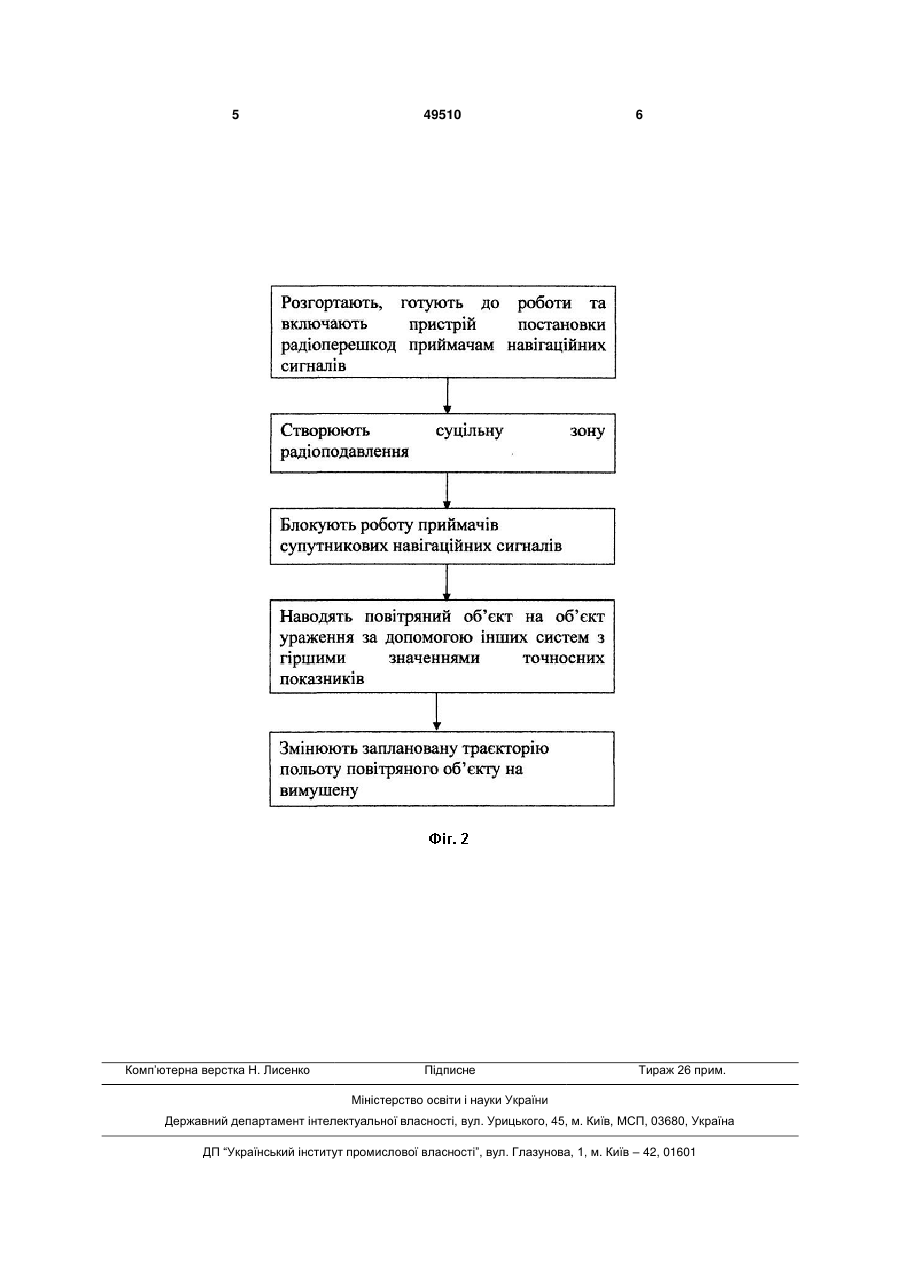

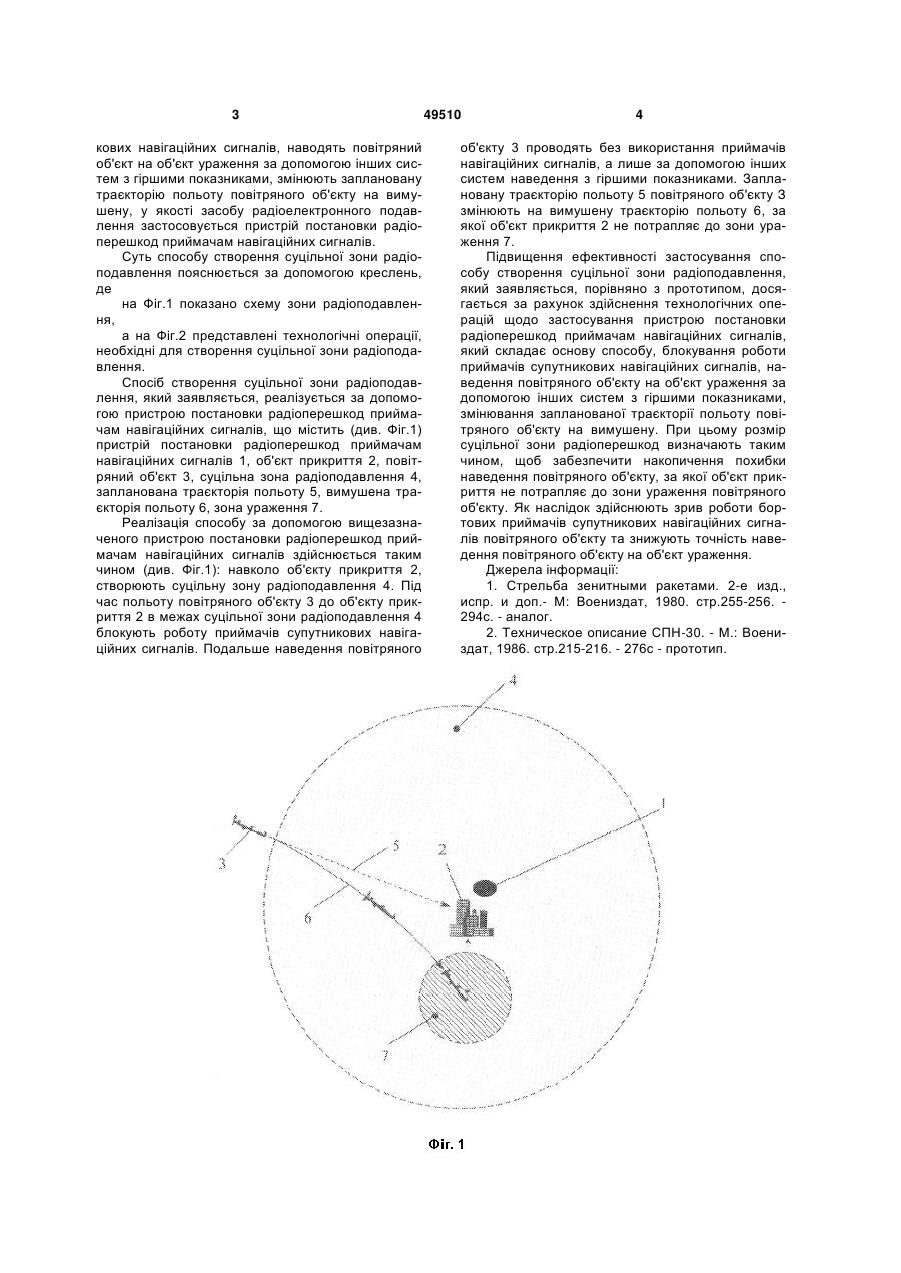

1. Спосіб створення суцільної зони радіоподавлення, при якому розгортають та готують до роботи засіб радіоелектронного подавлення, включають засіб радіоелектронного подавлення, створюють зону радіоподавлення, який відрізняється тим, що після включення засобу радіоелектронного подавлення блокують роботу приймачів супутникових навігаційних сигналів, наводять повітряний об'єкт на об'єкт ураження за допомогою інших систем з гіршими показниками, змінюють заплановану траєкторію польоту повітряного об'єкту на вимушену. 2. Спосіб створення суцільної зони радіоподавлення за п.1, який відрізняється тим, що як засіб радіоелектронного подавлення застосовується пристрій постановки радіоперешкод приймачам навігаційних сигналів. Корисна модель відноситься до галузі фізики, зокрема, до галузі радіонавігації, а саме, до радіоелектронного подавлення. Відомий спосіб захисту об'єктів від повітряних об'єктів зенітним ракетним комплексом, при якому створюється зона прикриття об'єкту зенітним ракетним комплексом [1]. Недоліками відомого способу захисту об'єктів від повітряних об'єктів є те, що зона прикриття об'єкту зенітним ракетним комплексом не має суцільної структури, а найближча смуга взагалі не прикривається, що унеможливлює застосування зенітного ракетного комплексу у найближчій смузі. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке обране за найближчий аналог (прототип), є спосіб створення зони радіоподавлення, при якому розгортають та готують до роботи засіб радіоелектронного подавлення, включають засіб радіоелектронного подавлення, створюють зону радіоподавлення [2]. Недоліками відомого способу захисту об'єктів є те, що він не забезпечує створення суцільної зони радіоподавлення та радіоподавлення на частотах бортових приймачів супутникових навігаційних сигналів повітряних об'єктів. В основу корисної моделі поставлено задачу створити суцільну зону радіоподавлення шляхом застосування пристрою постановки радіоперешкод приймачам навігаційних сигналів. Суть корисної моделі у способі створення суцільної зони радіоподавлення, при якому розгортають та готують до роботи засіб радіоелектронного подавлення, включають засіб радіоелектронного подавлення, створюють зону радіоподавлення, який відрізняється тим, що після включення засобу радіоелектронного подавлення, блокують роботу приймачів супутникових навігаційних сигналів, наводять повітряний об'єкт на об'єкт ураження за допомогою інших систем з гіршими показниками, змінюють заплановану траєкторію польоту повітряного об'єкту на вимушену. Новим в корисній моделі є те, що у якості засобу радіоелектронного подавлення застосовується пристрій постановки радіоперешкод приймачам навігаційних сигналів. Порівняний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб створення суцільної зони радіоподавлення, який заявляється, відрізняється тим, що після включення засобу радіоелектронного подавлення, блокують роботу приймачів супутни (19) UA (11) 49510 (13) U (21) u201000293 (22) 14.01.2010 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) РОМАНЧЕНКО ІГОР СЕРГІЙОВИЧ, МЕЗЕНЦЕВ ОЛЕКСІЙ ВІКТОРОВИЧ, ШОВКОШИТНИЙ ІГОР ІВАНОВИЧ, ТІМОФЄЄВ АНАТОЛІЙ ВЕНЕДИКТОВИЧ, ДУБІНІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЗАВАЦЬКИЙ ОЛЕКСАНДР БРОНІСЛАВОВИЧ, АНДРІЄВСЬКИЙ АНДРІЙ ПЕТРОВИЧ (73) РОМАНЧЕНКО ІГОР СЕРГІЙОВИЧ, МЕЗЕНЦЕВ ОЛЕКСІЙ ВІКТОРОВИЧ, ШОВКОШИТНИЙ ІГОР ІВАНОВИЧ, ТІМОФЄЄВ АНАТОЛІЙ ВЕНЕДИКТОВИЧ, ДУБІНІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЗАВАЦЬКИЙ ОЛЕКСАНДР БРОНІСЛАВОВИЧ, АНДРІЄВСЬКИЙ АНДРІЙ ПЕТРОВИЧ 3 кових навігаційних сигналів, наводять повітряний об'єкт на об'єкт ураження за допомогою інших систем з гіршими показниками, змінюють заплановану траєкторію польоту повітряного об'єкту на вимушену, у якості засобу радіоелектронного подавлення застосовується пристрій постановки радіоперешкод приймачам навігаційних сигналів. Суть способу створення суцільної зони радіоподавлення пояснюється за допомогою креслень, де на Фіг.1 показано схему зони радіоподавлення, а на Фіг.2 представлені технологічні операції, необхідні для створення суцільної зони радіоподавлення. Спосіб створення суцільної зони радіоподавлення, який заявляється, реалізується за допомогою пристрою постановки радіоперешкод приймачам навігаційних сигналів, що містить (див. Фіг.1) пристрій постановки радіоперешкод приймачам навігаційних сигналів 1, об'єкт прикриття 2, повітряний об'єкт 3, суцільна зона радіоподавлення 4, запланована траєкторія польоту 5, вимушена траєкторія польоту 6, зона ураження 7. Реалізація способу за допомогою вищезазначеного пристрою постановки радіоперешкод приймачам навігаційних сигналів здійснюється таким чином (див. Фіг.1): навколо об'єкту прикриття 2, створюють суцільну зону радіоподавлення 4. Під час польоту повітряного об'єкту 3 до об'єкту прикриття 2 в межах суцільної зони радіоподавлення 4 блокують роботу приймачів супутникових навігаційних сигналів. Подальше наведення повітряного 49510 4 об'єкту 3 проводять без використання приймачів навігаційних сигналів, а лише за допомогою інших систем наведення з гіршими показниками. Заплановану траєкторію польоту 5 повітряного об'єкту З змінюють на вимушену траєкторію польоту 6, за якої об'єкт прикриття 2 не потрапляє до зони ураження 7. Підвищення ефективності застосування способу створення суцільної зони радіоподавлення, який заявляється, порівняно з прототипом, досягається за рахунок здійснення технологічних операцій щодо застосування пристрою постановки радіоперешкод приймачам навігаційних сигналів, який складає основу способу, блокування роботи приймачів супутникових навігаційних сигналів, наведення повітряного об'єкту на об'єкт ураження за допомогою інших систем з гіршими показниками, змінювання запланованої траєкторії польоту повітряного об'єкту на вимушену. При цьому розмір суцільної зони радіоперешкод визначають таким чином, щоб забезпечити накопичення похибки наведення повітряного об'єкту, за якої об'єкт прикриття не потрапляє до зони ураження повітряного об'єкту. Як наслідок здійснюють зрив роботи бортових приймачів супутникових навігаційних сигналів повітряного об'єкту та знижують точність наведення повітряного об'єкту на об'єкт ураження. Джерела інформації: 1. Стрельба зенитными ракетами. 2-е изд., испр. и доп.- М: Воениздат, 1980. стр.255-256. 294с. - аналог. 2. Техническое описание СПН-30. - М.: Воениздат, 1986. стр.215-216. - 276с - прототип. 5 Комп’ютерна верстка Н. Лиcенко 49510 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
