Пристрій аудіовізуального спостереження з активним захистом

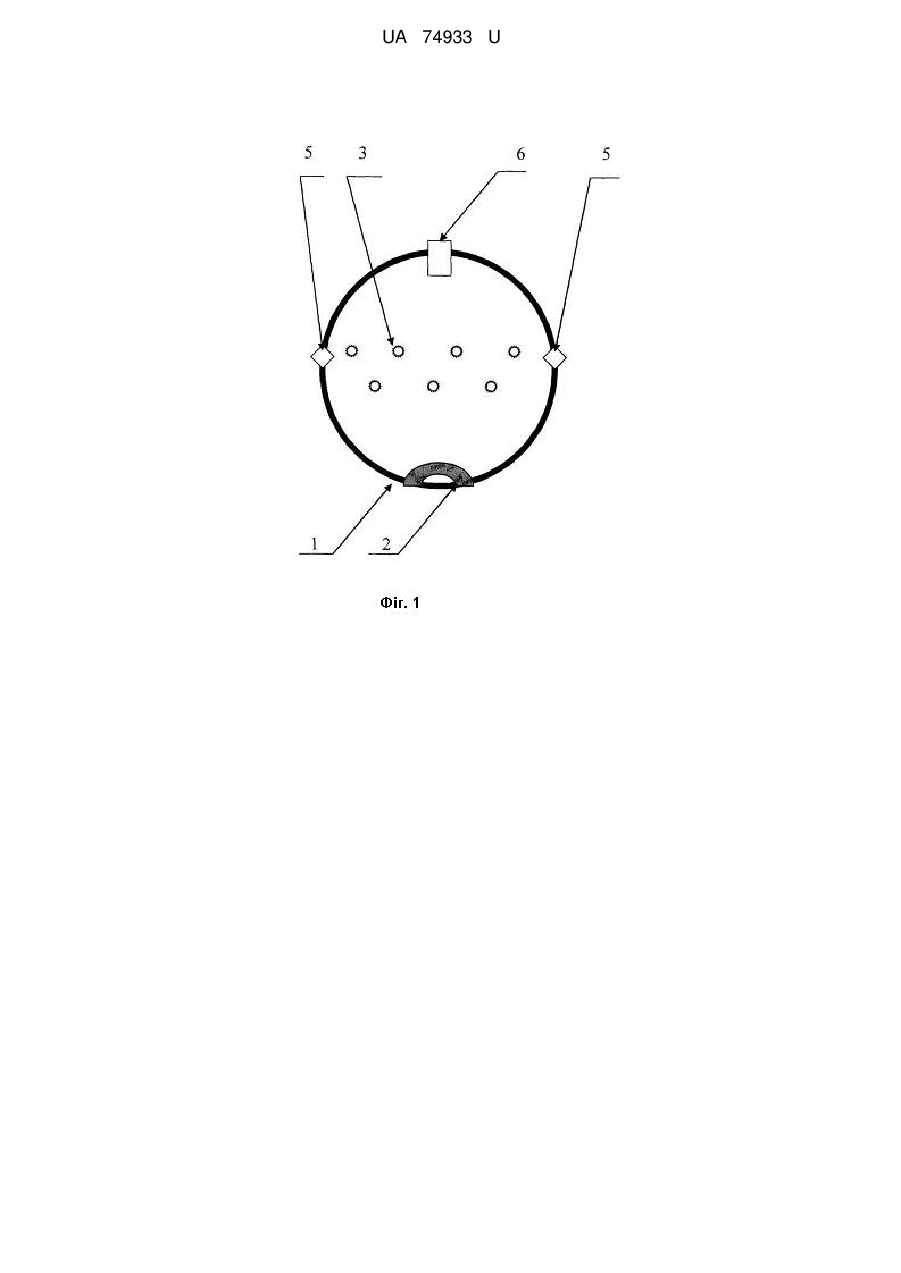

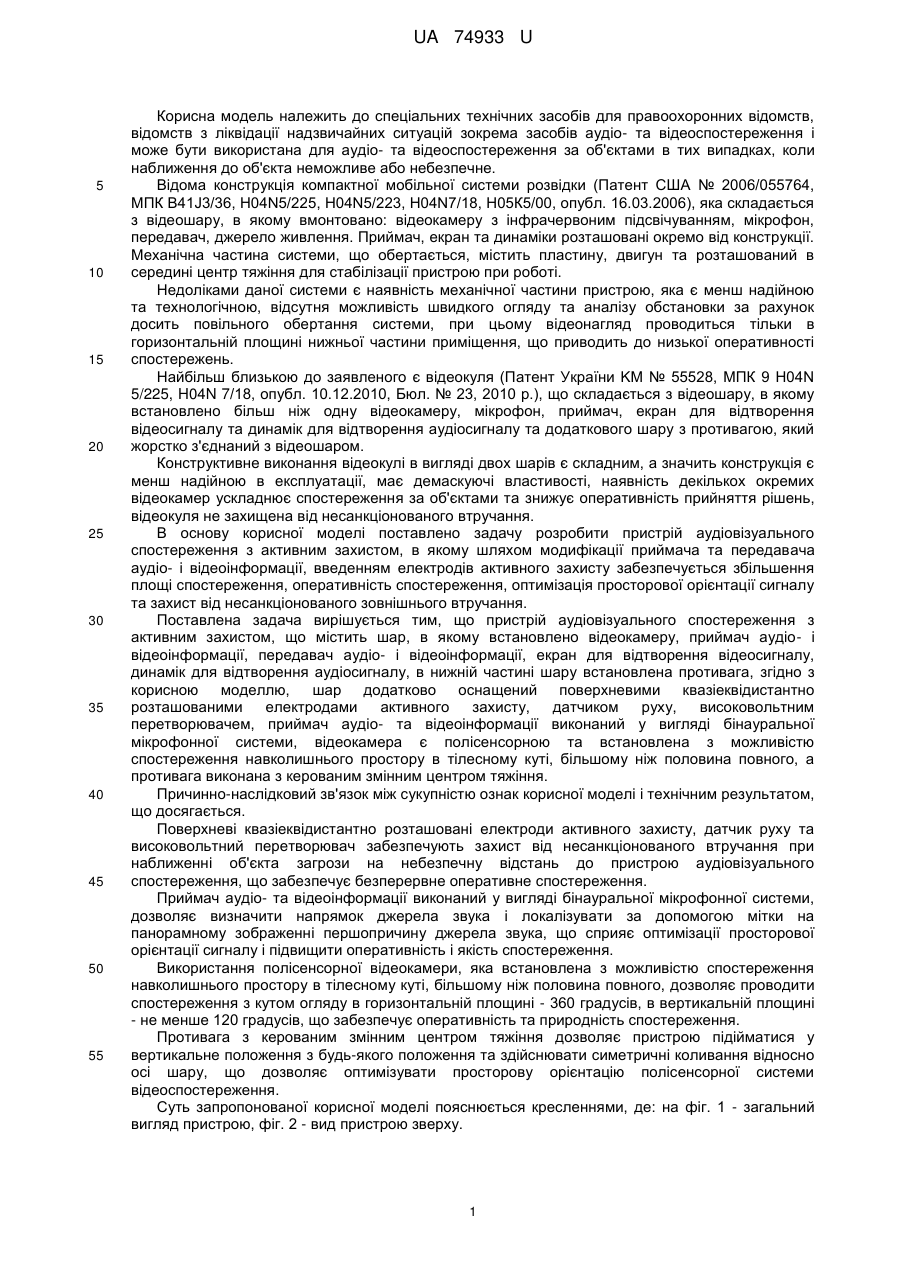

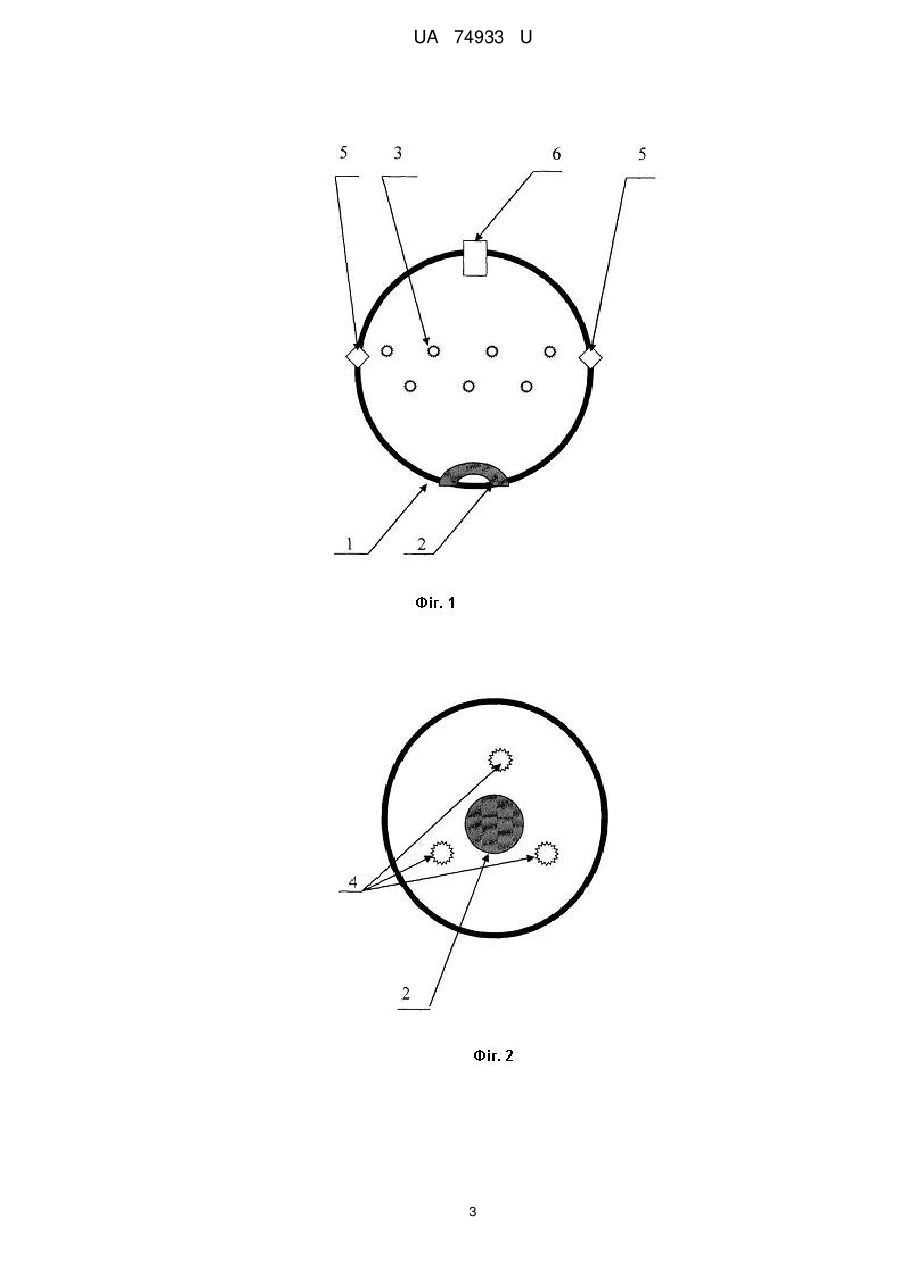

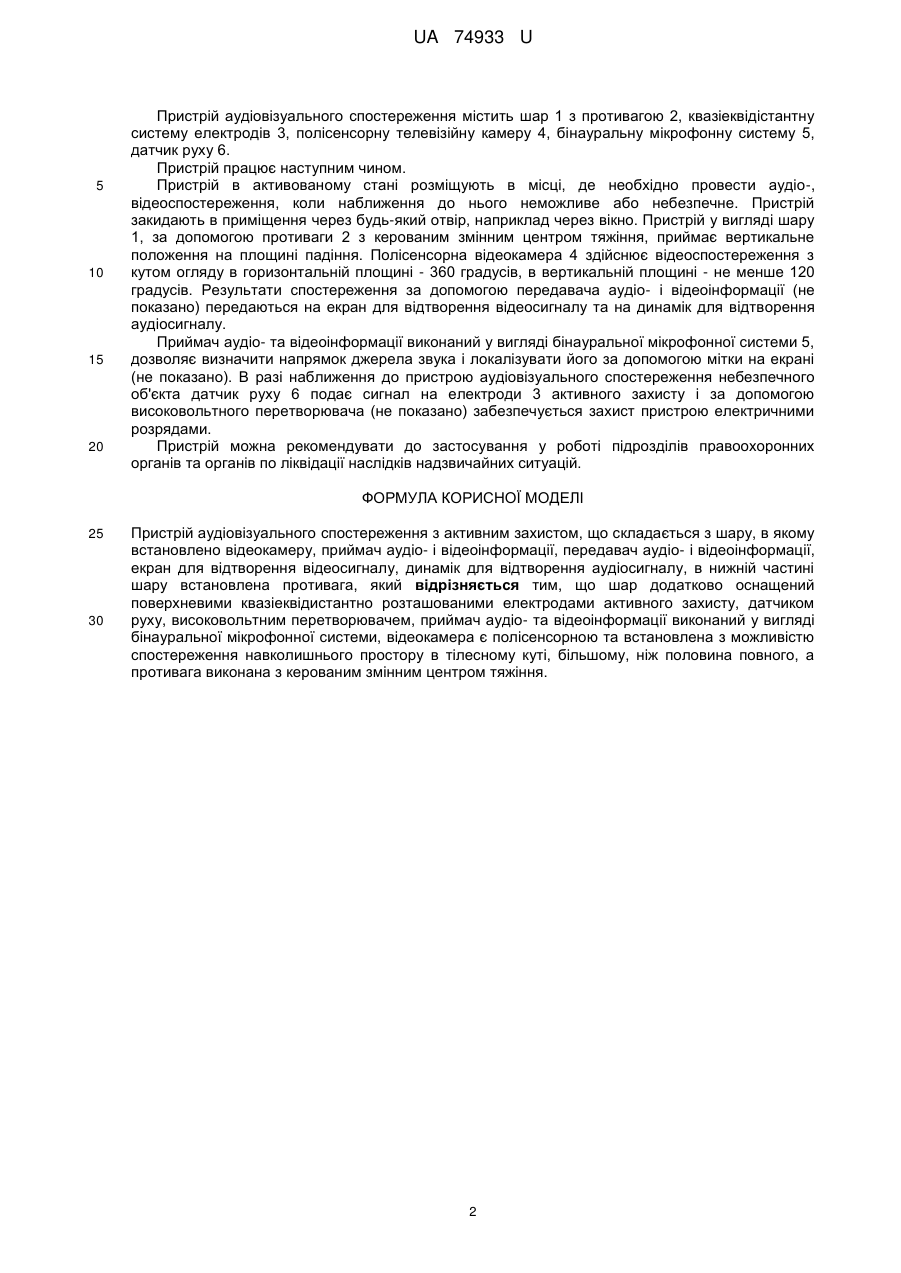

Реферат: Пристрій аудіовізуального спостереження з активним захистом, що складається з шару, в якому встановлено відеокамеру, приймач аудіо- і відеоінформації, передавач аудіо- і відеоінформації, екран для відтворення відеосигналу, динамік для відтворення аудіосигналу, в нижній частині шару встановлена противага. Шар додатково оснащений поверхневими квазіеквідистантно розташованими електродами активного захисту, датчиком руху, високовольтним перетворювачем. UA 74933 U (12) UA 74933 U UA 74933 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спеціальних технічних засобів для правоохоронних відомств, відомств з ліквідації надзвичайних ситуацій зокрема засобів аудіо- та відеоспостереження і може бути використана для аудіо- та відеоспостереження за об'єктами в тих випадках, коли наближення до об'єкта неможливе або небезпечне. Відома конструкція компактної мобільної системи розвідки (Патент США № 2006/055764, МПК B41J3/36, H04N5/225, H04N5/223, H04N7/18, Н05К5/00, опубл. 16.03.2006), яка складається з відеошару, в якому вмонтовано: відеокамеру з інфрачервоним підсвічуванням, мікрофон, передавач, джерело живлення. Приймач, екран та динаміки розташовані окремо від конструкції. Механічна частина системи, що обертається, містить пластину, двигун та розташований в середині центр тяжіння для стабілізації пристрою при роботі. Недоліками даної системи є наявність механічної частини пристрою, яка є менш надійною та технологічною, відсутня можливість швидкого огляду та аналізу обстановки за рахунок досить повільного обертання системи, при цьому відеонагляд проводиться тільки в горизонтальній площині нижньої частини приміщення, що приводить до низької оперативності спостережень. Найбільш близькою до заявленого є відеокуля (Патент України KM № 55528, МПК 9 H04N 5/225, H04N 7/18, опубл. 10.12.2010, Бюл. № 23, 2010 р.), що складається з відеошару, в якому встановлено більш ніж одну відеокамеру, мікрофон, приймач, екран для відтворення відеосигналу та динамік для відтворення аудіосигналу та додаткового шару з противагою, який жорстко з'єднаний з відеошаром. Конструктивне виконання відеокулі в вигляді двох шарів є складним, а значить конструкція є менш надійною в експлуатації, має демаскуючі властивості, наявність декількох окремих відеокамер ускладнює спостереження за об'єктами та знижує оперативність прийняття рішень, відеокуля не захищена від несанкціонованого втручання. В основу корисної моделі поставлено задачу розробити пристрій аудіовізуального спостереження з активним захистом, в якому шляхом модифікації приймача та передавача аудіо- і відеоінформації, введенням електродів активного захисту забезпечується збільшення площі спостереження, оперативність спостереження, оптимізація просторової орієнтації сигналу та захист від несанкціонованого зовнішнього втручання. Поставлена задача вирішується тим, що пристрій аудіовізуального спостереження з активним захистом, що містить шар, в якому встановлено відеокамеру, приймач аудіо- і відеоінформації, передавач аудіо- і відеоінформації, екран для відтворення відеосигналу, динамік для відтворення аудіосигналу, в нижній частині шару встановлена противага, згідно з корисною моделлю, шар додатково оснащений поверхневими квазіеквідистантно розташованими електродами активного захисту, датчиком руху, високовольтним перетворювачем, приймач аудіо- та відеоінформації виконаний у вигляді бінауральної мікрофонної системи, відеокамера є полісенсорною та встановлена з можливістю спостереження навколишнього простору в тілесному куті, більшому ніж половина повного, а противага виконана з керованим змінним центром тяжіння. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається. Поверхневі квазіеквідистантно розташовані електроди активного захисту, датчик руху та високовольтний перетворювач забезпечують захист від несанкціонованого втручання при наближенні об'єкта загрози на небезпечну відстань до пристрою аудіовізуального спостереження, що забезпечує безперервне оперативне спостереження. Приймач аудіо- та відеоінформації виконаний у вигляді бінауральної мікрофонної системи, дозволяє визначити напрямок джерела звука і локалізувати за допомогою мітки на панорамному зображенні першопричину джерела звука, що сприяє оптимізації просторової орієнтації сигналу і підвищити оперативність і якість спостереження. Використання полісенсорної відеокамери, яка встановлена з можливістю спостереження навколишнього простору в тілесному куті, більшому ніж половина повного, дозволяє проводити спостереження з кутом огляду в горизонтальній площині - 360 градусів, в вертикальній площині - не менше 120 градусів, що забезпечує оперативність та природність спостереження. Противага з керованим змінним центром тяжіння дозволяє пристрою підійматися у вертикальне положення з будь-якого положення та здійснювати симетричні коливання відносно осі шару, що дозволяє оптимізувати просторову орієнтацію полісенсорної системи відеоспостереження. Суть запропонованої корисної моделі пояснюється кресленнями, де: на фіг. 1 - загальний вигляд пристрою, фіг. 2 - вид пристрою зверху. 1 UA 74933 U 5 10 15 20 Пристрій аудіовізуального спостереження містить шар 1 з противагою 2, квазіеквідістантну систему електродів 3, полісенсорну телевізійну камеру 4, бінауральну мікрофонну систему 5, датчик руху 6. Пристрій працює наступним чином. Пристрій в активованому стані розміщують в місці, де необхідно провести аудіо-, відеоспостереження, коли наближення до нього неможливе або небезпечне. Пристрій закидають в приміщення через будь-який отвір, наприклад через вікно. Пристрій у вигляді шару 1, за допомогою противаги 2 з керованим змінним центром тяжіння, приймає вертикальне положення на площині падіння. Полісенсорна відеокамера 4 здійснює відеоспостереження з кутом огляду в горизонтальній площині - 360 градусів, в вертикальній площині - не менше 120 градусів. Результати спостереження за допомогою передавача аудіо- і відеоінформації (не показано) передаються на екран для відтворення відеосигналу та на динамік для відтворення аудіосигналу. Приймач аудіо- та відеоінформації виконаний у вигляді бінауральної мікрофонної системи 5, дозволяє визначити напрямок джерела звука і локалізувати його за допомогою мітки на екрані (не показано). В разі наближення до пристрою аудіовізуального спостереження небезпечного об'єкта датчик руху 6 подає сигнал на електроди 3 активного захисту і за допомогою високовольтного перетворювача (не показано) забезпечується захист пристрою електричними розрядами. Пристрій можна рекомендувати до застосування у роботі підрозділів правоохоронних органів та органів по ліквідації наслідків надзвичайних ситуацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій аудіовізуального спостереження з активним захистом, що складається з шару, в якому встановлено відеокамеру, приймач аудіо- і відеоінформації, передавач аудіо- і відеоінформації, екран для відтворення відеосигналу, динамік для відтворення аудіосигналу, в нижній частині шару встановлена противага, який відрізняється тим, що шар додатково оснащений поверхневими квазіеквідистантно розташованими електродами активного захисту, датчиком руху, високовольтним перетворювачем, приймач аудіо- та відеоінформації виконаний у вигляді бінауральної мікрофонної системи, відеокамера є полісенсорною та встановлена з можливістю спостереження навколишнього простору в тілесному куті, більшому, ніж половина повного, а противага виконана з керованим змінним центром тяжіння. 2 UA 74933 U 3 UA 74933 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
