Пристрій спостереження шахтного акумуляторного електровоза

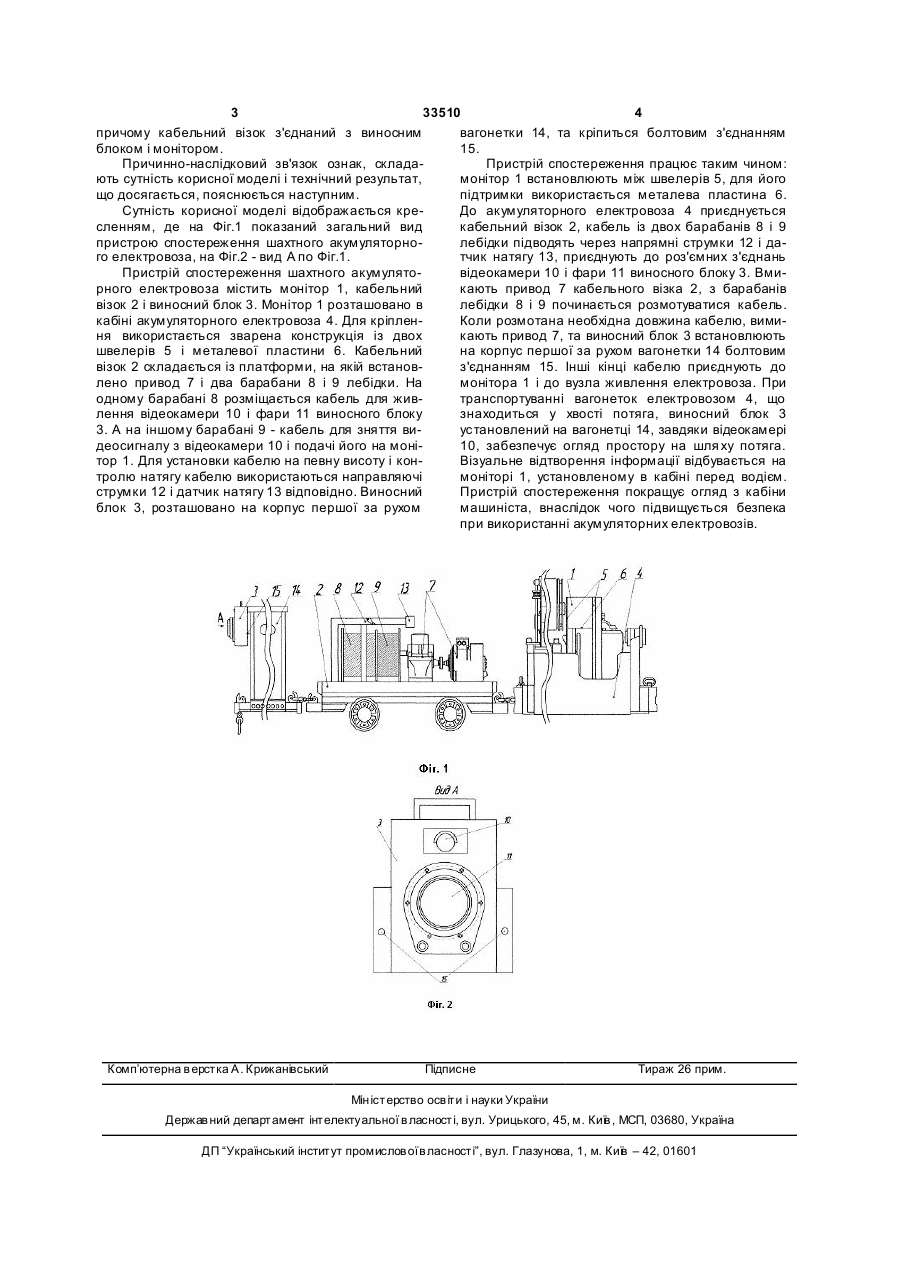

Пристрій спостереження шахтного акумуляторного електровоза, що містить відеокамеру і монітор, який відрізняється тим, що додатково оснащений виносним блоком, який містить відеокамеру і фару, встановленим на першу за рухом вагонетку, причому кабельний візок з'єднаний з виносним блоком і монітором. (19) (21) u200802283 (22) 22.02.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) СЄРГЄЄВ ВАСИЛЬ ОЛЕКСАНДРОВИЧ, UA, ДЕРЕВ'ЯНСЬКИЙ ВАДИМ ЮРІЙОВИЧ, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 33510 4 причому кабельний візок з'єднаний з виносним вагонетки 14, та кріпиться болтовим з'єднанням блоком і монітором. 15. Причинно-наслідковий зв'язок ознак, складаПристрій спостереження працює таким чином: ють сутність корисної моделі і технічний результат, монітор 1 встановлюють між швелерів 5, для його що досягається, пояснюється наступним. підтримки використається металева пластина 6. Сутність корисної моделі відображається креДо акумуляторного електровоза 4 приєднується сленням, де на Фіг.1 показаний загальний вид кабельний візок 2, кабель із двох барабанів 8 і 9 пристрою спостереження шахтного акумуляторнолебідки підводять через напрямні струмки 12 і даго електровоза, на Фіг.2 - вид А по Фіг.1. тчик натягу 13, приєднують до роз'ємних з'єднань Пристрій спостереження шахтного акумулятовідеокамери 10 і фари 11 виносного блоку 3. Вмирного електровоза містить монітор 1, кабельний кають привод 7 кабельного візка 2, з барабанів візок 2 і виносний блок 3. Монітор 1 розташовано в лебідки 8 і 9 починається розмотуватися кабель. кабіні акумуляторного електровоза 4. Для кріпленКоли розмотана необхідна довжина кабелю, виминя використається зварена конструкція із двох кають привод 7, та виносний блок 3 встановлюють швелерів 5 і металевої пластини 6. Кабельний на корпус першої за рухом вагонетки 14 болтовим візок 2 складається із платформи, на якій встановз'єднанням 15. Інші кінці кабелю приєднують до лено привод 7 і два барабани 8 і 9 лебідки. На монітора 1 і до вузла живлення електровоза. При одному барабані 8 розміщається кабель для живтранспортуванні вагонеток електровозом 4, що лення відеокамери 10 і фари 11 виносного блоку знаходиться у хвості потяга, виносний блок 3 3. А на іншому барабані 9 - кабель для зняття виустановлений на вагонетці 14, завдяки відеокамері деосигналу з відеокамери 10 і подачі його на моні10, забезпечує огляд простору на шля ху потяга. тор 1. Для установки кабелю на певну висоту і конВізуальне відтворення інформації відбувається на тролю натягу кабелю використаються направляючі моніторі 1, установленому в кабіні перед водієм. струмки 12 і датчик натягу 13 відповідно. Виносний Пристрій спостереження покращує огляд з кабіни блок 3, розташовано на корпус першої за рухом машиніста, внаслідок чого підвищується безпека при використанні акумуляторних електровозів. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
