Елемент захисту для основ із захистом, основа із захистом (варіанти) та виріб із захистом

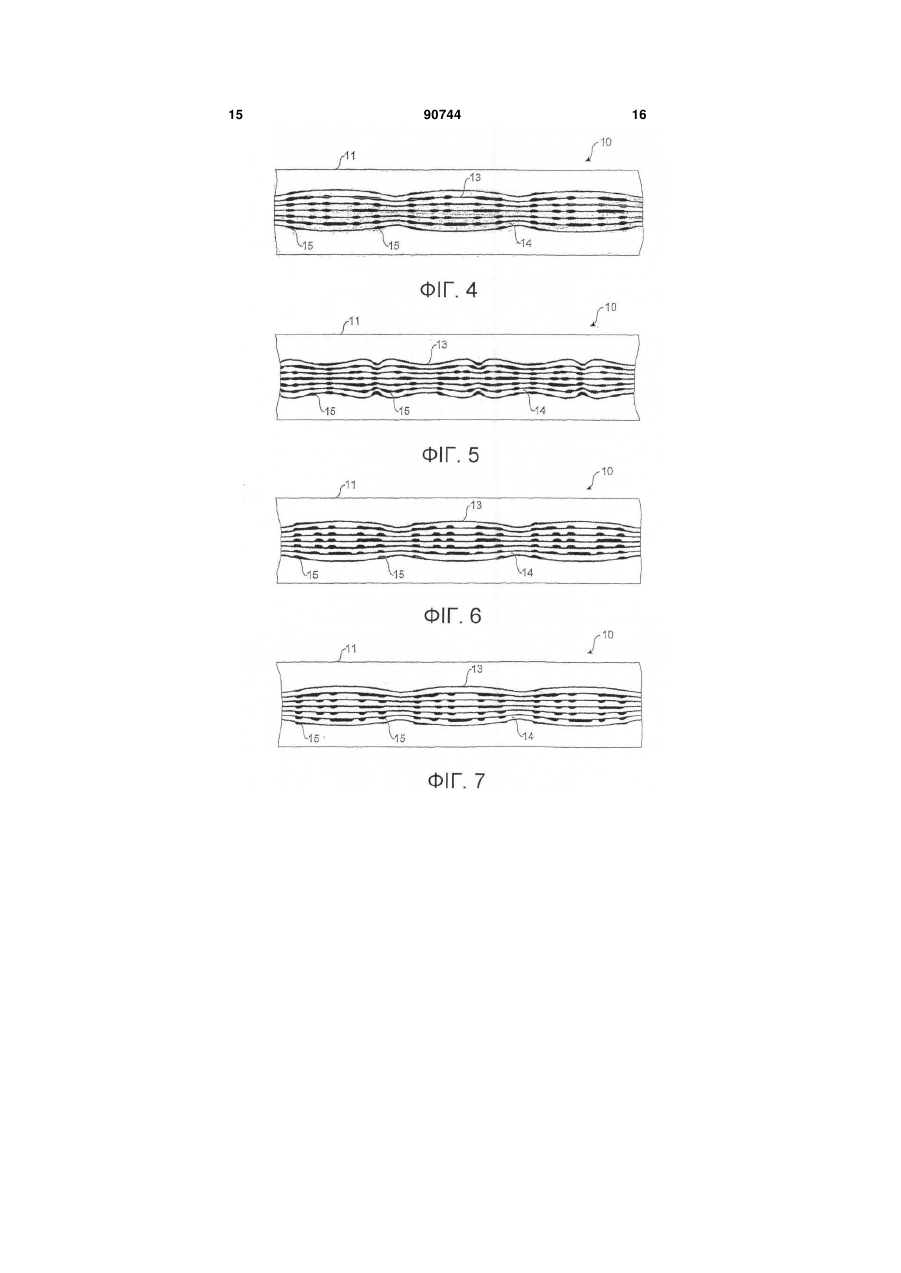

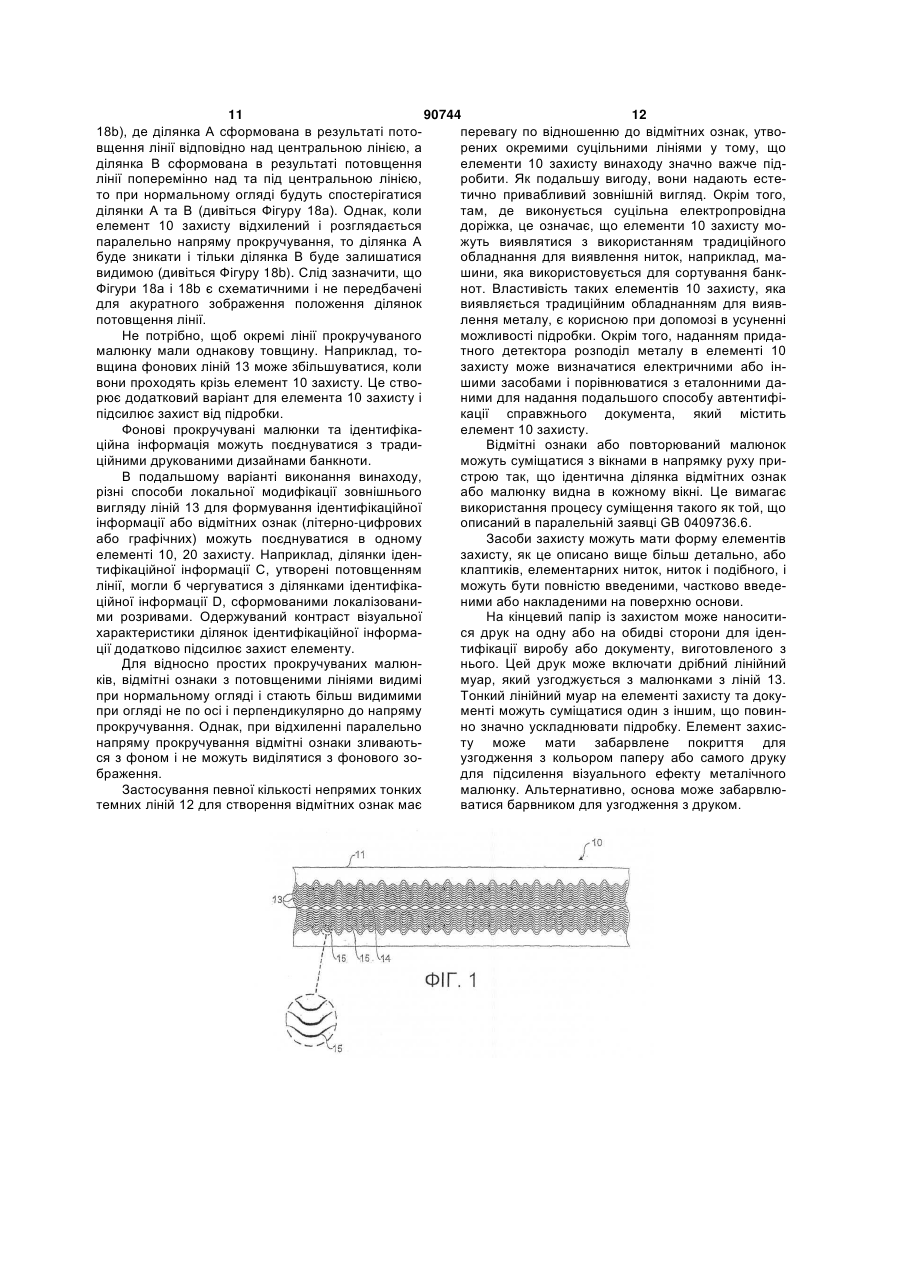

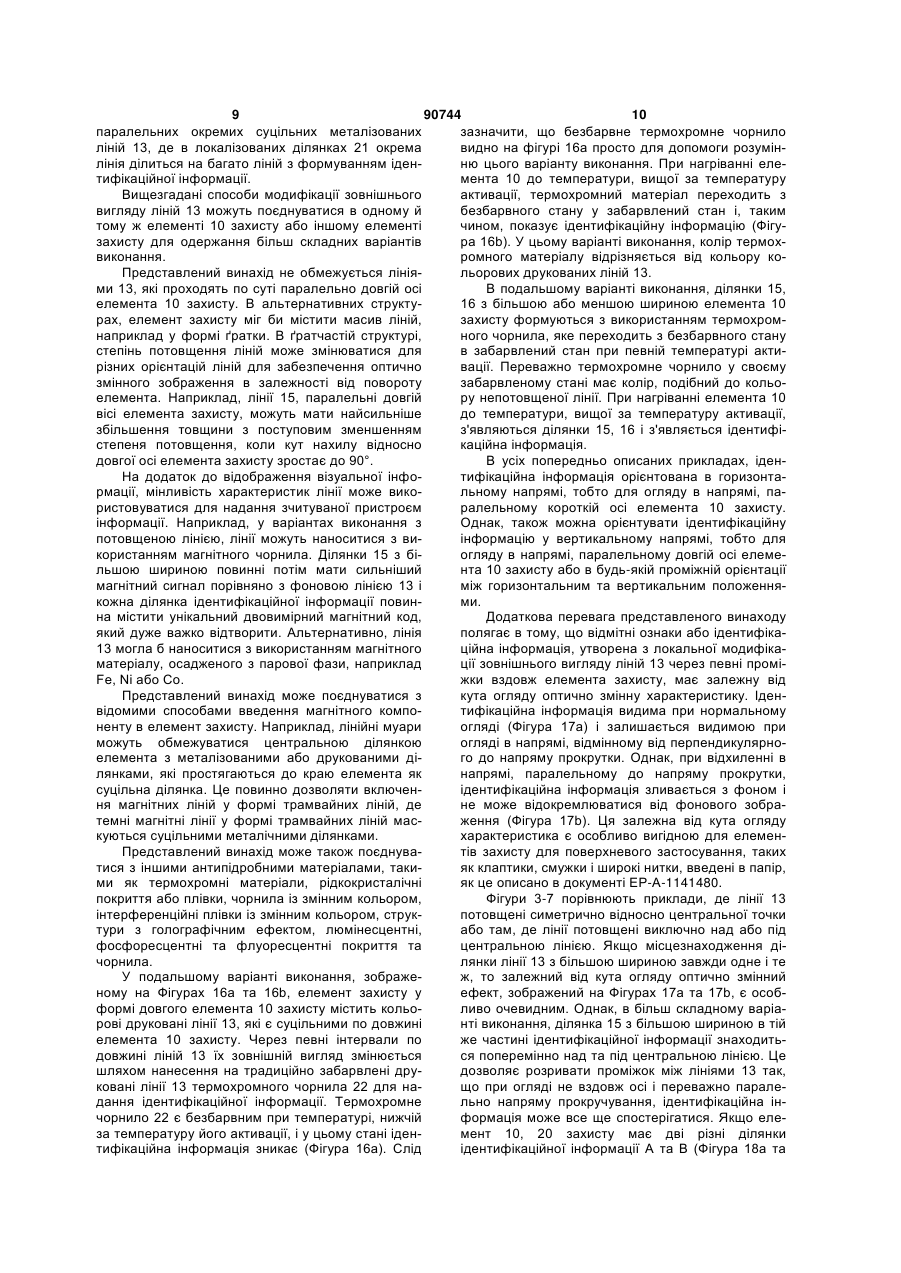

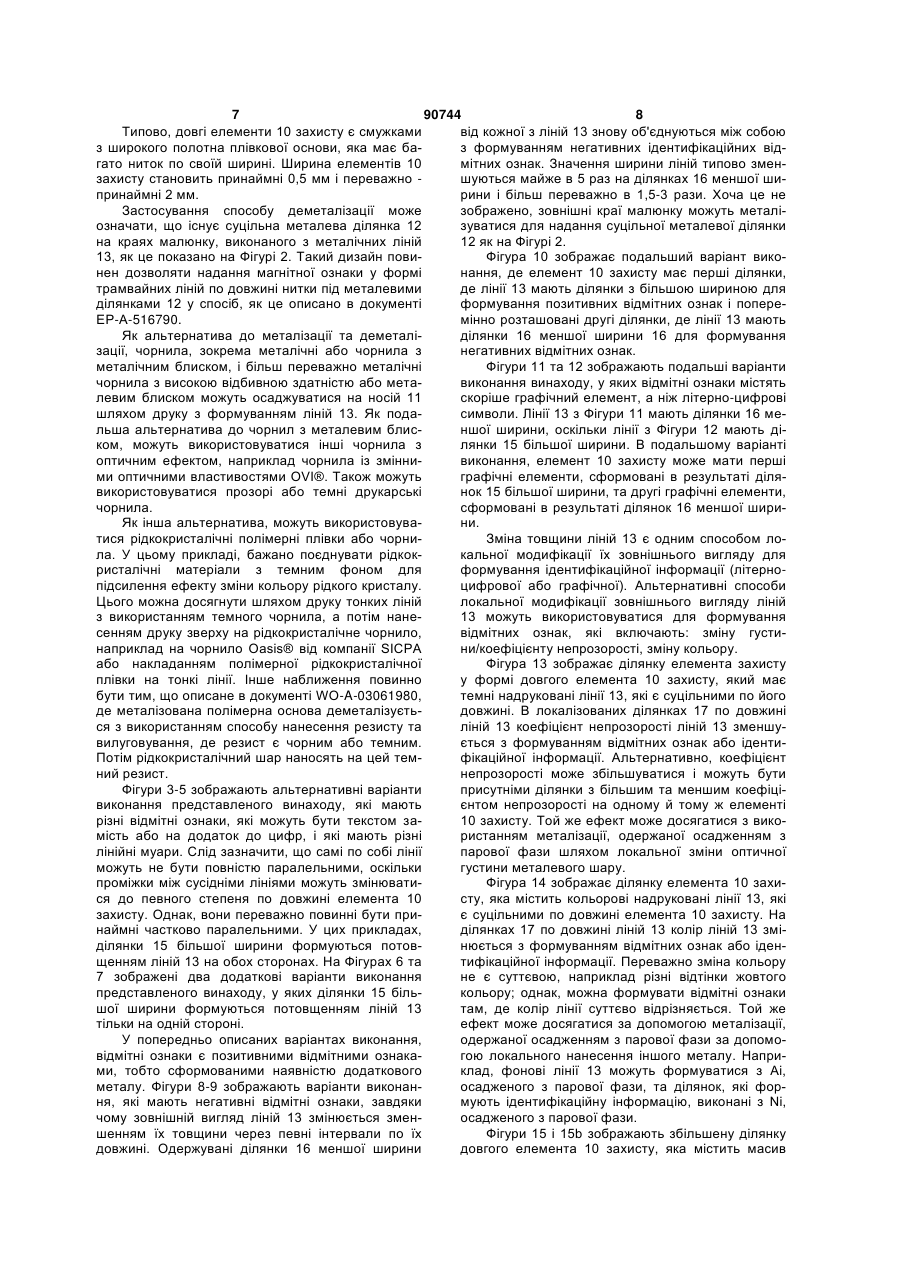

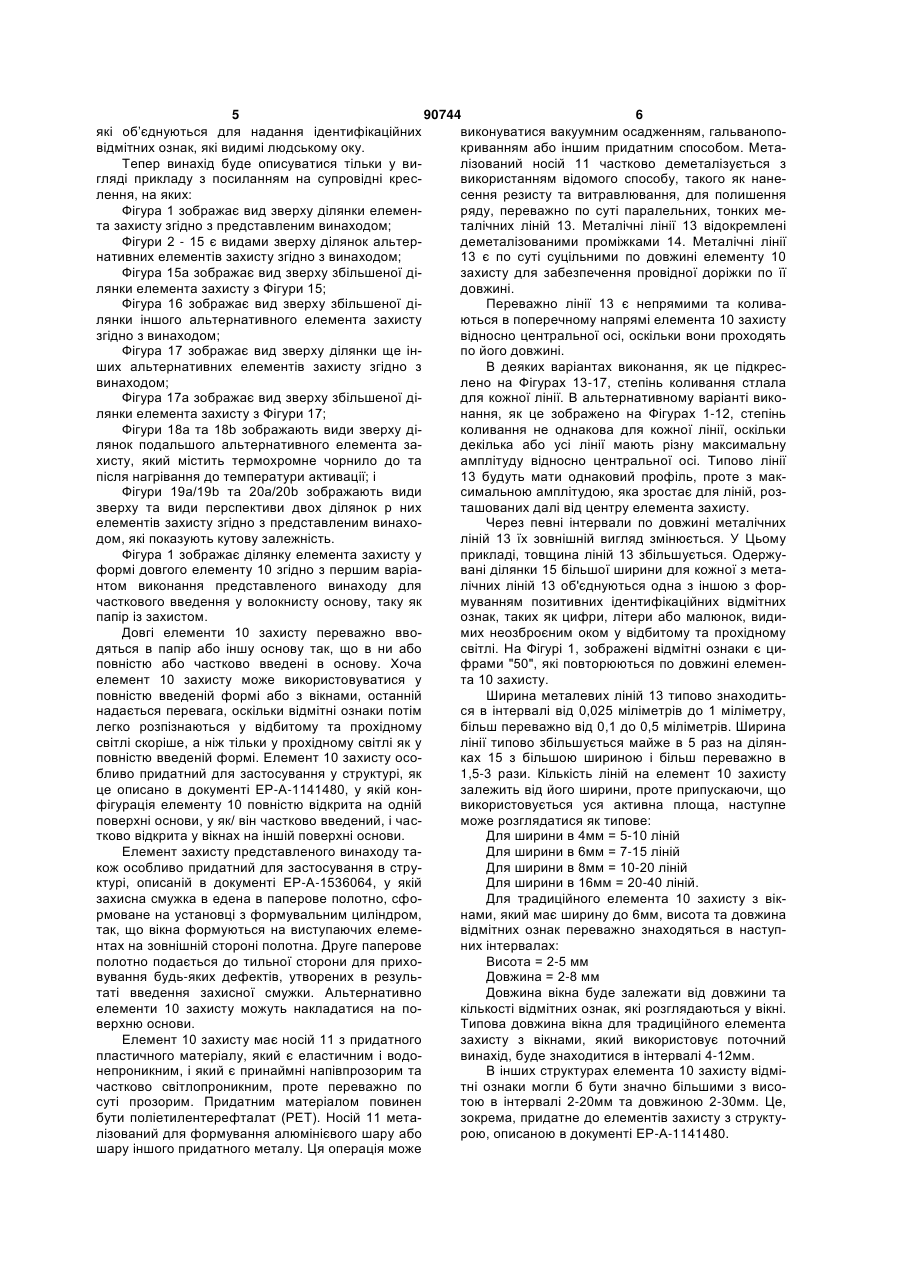

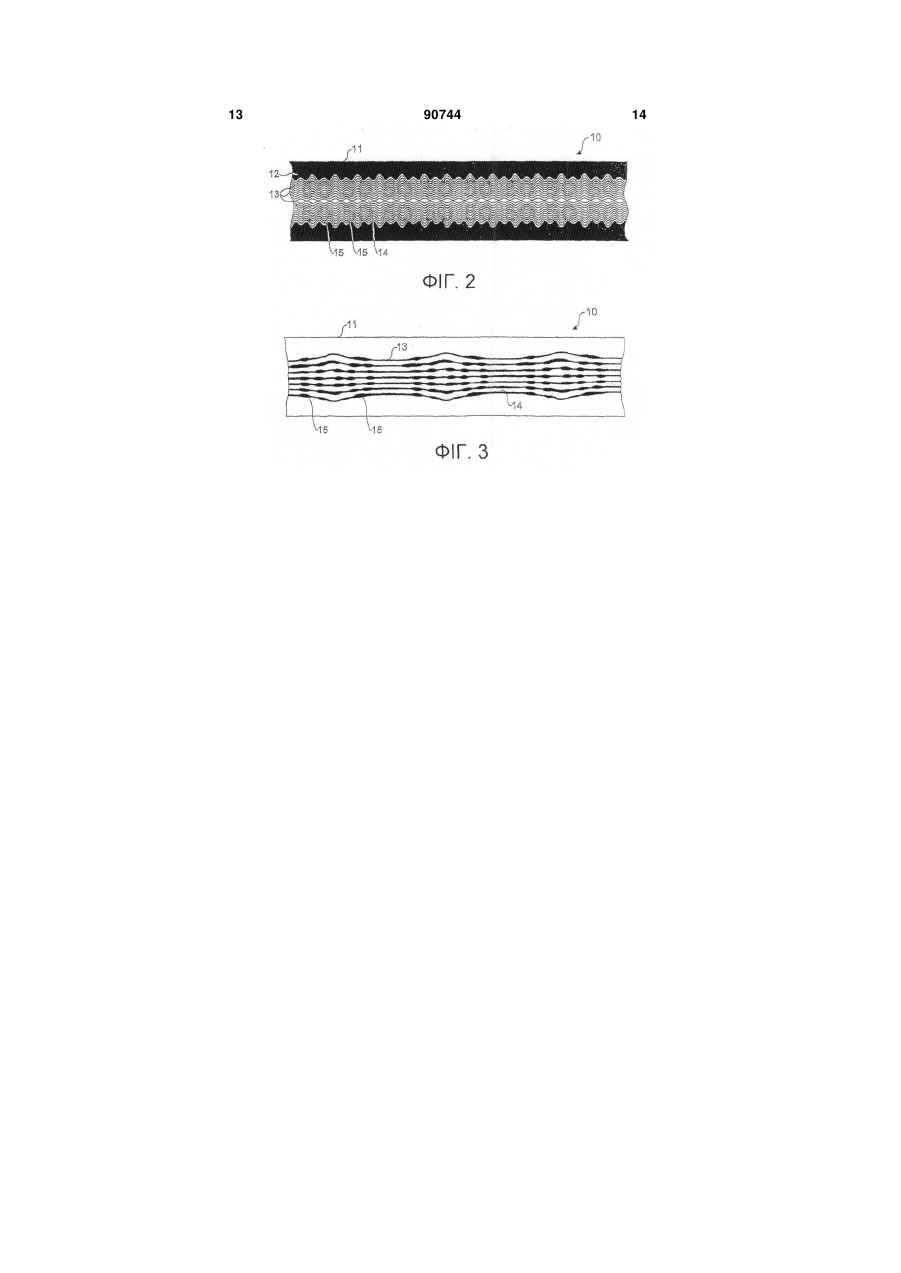

1. Елемент (10) із захистом для основи із захистом, який має носій (11) з принаймні частково світлопропускного полімерного матеріалу, причому носій має множину тонких темних ліній (13), відокремлених проміжками, який відрізняється тим, що зовнішній вигляд ліній (13) змінюється на певних ділянках шляхом зміни їх характеристики, при цьому ділянки змінного зовнішнього вигляду на сусідніх лініях (13) об'єднуються для надання ідентифікаційних відмітних ознак, які видимі людському оку, при цьому лінії (13) є металічними або створюють металічний ефект і формують суцільні доріжки по довжині елемента (10). 2. Елемент (10) захисту за п. 1, який відрізняється тим, що носій (11) має шар металу, одержаний осадженням із парової фази, і частково деметалізований для формування темних ліній (13). 3. Елемент (10) захисту за п. 1 або п. 2, який відрізняється тим, що лінії (13) надруковані металічним чорнилом або чорнилом з металічним ефектом. 4. Елемент (10) захисту за одним із попередніх пунктів, який відрізняється тим, що зовнішній вигляд ліній (13) змінюється збільшенням їх ширини на певних ділянках. 5. Елемент (10) захисту за одним із пп. 1-3, який відрізняється тим, що зовнішній вигляд ліній (13) 2 (19) 1 3 90744 4 16. Елемент (10) захисту за п. 15, який відрізня21. Основа із захистом, яка має елемент (10) захиється тим, що деякі або усі окремі лінії (13) мають сту за одним із попередніх пунктів, повністю або різні ступені коливання. частково введений в неї. 22. Основа із захистом за п. 21, яка відрізняєть17. Елемент (10) захисту за одним із попередніх пунктів, який відрізняється тим, що ширина ся тим, що має вікна на принаймні одній її поверліній (13) зовні ділянок, на яких зовнішній вихні, на якій відкриті ділянки елемента (10) захисту. гляд ліній (13) змінюється, знаходиться в інтер23. Основа із захистом, яка має елемент (10) валі від 0,025 до 1,0 мм. захисту за одним із пп. 1 - 1 9 , накладений на 18. Елемент (10) захисту за п. 17, який відрізїї поверхню. няється тим, що ширина ліній (13) зовні діля24. Виріб із захистом, виконаний з основи за однок, на яких їх зовнішній вигляд змінюється, знаним із пп. 21-23, який має друк на принаймні одходиться в інтервалі від 0,1 до 0,5 мм. ній поверхні основи із захистом. 25. Виріб із захистом за п. 24, який відрізняється 19. Елемент (10) захисту за одним із попередніх пунктів, який відрізняється тим, що ширина літим, що друк на поверхні основи із захистом місній (13) збільшується або зменшується майже в тить малюнок з ліній, який узгоджується з малюн5 раз на ділянках більшої або меншої ширини. ком з ліній на елементі (10) захисту. 20. Елемент (10) захисту за п. 19, який відріз26. Виріб із захистом за п. 24 або п. 25, який є банкняється тим, що ширина ліній (13) збільшуєтьнотою. ся або зменшується в 1,5-3 рази на ділянках з більшою або меншою шириною. Винахід відноситься до елемента захисту для основ із захистом, таких як папір, використовуваних для виготовлення документів із захистом, таких як банкноти, які мають ознаки, що перешкоджають підробці. Введення довгих елементів в папір або інші основи, зазвичай як ознаку захисту, головним чином відоме. Такі елементи можуть бути нитками, смужками або стрічками, наприклад з пластикової плівки, металевої фольги, металізованого пластику, металевого дроту. Ці довгі елементи вводяться в товщу основи для ускладнення підробки документів, виготовлених з неї. Ці елементи допомагають перевіряти документи, оскільки вони створюють інший вигляд документу у відбитому світлі, а ніж у прохідному світлі. Для підсилення захисту, забезпеченого введенням такого довгого елемента, також відоме надання самому елементу однієї або більшої кількості здатних до перевірки властивостей, не враховуючи його присутність або відсутність. Такі додаткові властивості включають магнітні властивості, значення питомої електропровідності, здатність до поглинання рентгенівських променів, флуоресценція, оптично змінні ефекти та термохромну поведінку. Як додаткову ознаку захисту, було виявлено, що особливо вигідно виконувати вікна на одній стороні поверхні основи, які оголюють такі довгі елементи через певні проміжки. Нижче описуються приклади способів виготовлення паперу, який містить елементи захисту з або без вікон. Слід відмітити, що посилання на "шпагатний папір з вікнами" включає папір з вікнами, який містить будь-який довгий елемент захисту. Документ ЕР-А-0059056 описує спосіб виготовлення шпагатного паперу з вікнами на папероробній установці з формувальним циліндром. Спосіб включає чеканення формувальної поверхні циліндру для формування виступаючих ділянок та введення непроникного довгого елементу захисту в контакт з виступаючими ділянками формувальної поверхні перед входженням в контакт з водяною паперовою пульпою в баці. Там, де непроникний елемент захисту здійснює щільний контакт з виступаючими ділянками тиснення, не можуть осідати волокна і на поверхні паперу формуються вікна. Після остаточного формування паперу та зняття з формувальної поверхні циліндра, з вологого волокнистого матеріалу видаляють воду, а папір подають на сушіння. В кінцевому папері, ділянки елементу захисту, які відкриті у вікнах, видимі у відбитому світлі на одній стороні паперу, який зазвичай головним чином використовується для банкнот. Широке використання документів із захистом, які мають елементи захисту, відкриті у вікнах по їх довжині, позначилося покращенням захисту. Документ із захистом цього типу забезпечує це покращення при розгляді у прохідному світлі, при цьому елемент захисту надає зображення, відмінне від зображення, яке видно у відбитому світлі, де у вікні можна легко побачити частини елементу захисту. Однак, існує нагальна потреба у додаткових покращених ознаках захисту для ускладнення підробнику задачі. Одне таке вдосконалення описується в документі GB-A-2323814, завдяки якому елемент захисту має відбивний металевий шар у формі дизайну, який складається з принаймні одного повторюваного геометричного малюнку, частота якого, миттєва амплітуда або максимальна амплітуда змінюється по довжині елемента. Підробникам такі складні дрібні лінійні муари дуже важко відтворити загальним використовуваним способом тиснення фольгою. Задачею представленого винаходу є подальше вдосконалення захисних засобів, таких як елементи захисту. Згідно з винаходом, надається елемент захисту для основи із захистом, який має носій з принаймні частково світлопропускного полімерного матеріалу, при цьому згаданий носій має певну кількість тонких темних ліній, відокремлених проміжками, у якому зовнішній вигляд ліній змінюється на ділянках, які знаходяться на сусідніх лініях, 5 90744 6 які об’єднуються для надання ідентифікаційних виконуватися вакуумним осадженням, гальваноповідмітних ознак, які видимі людському оку. криванням або іншим придатним способом. МетаТепер винахід буде описуватися тільки у вилізований носій 11 частково деметалізується з гляді прикладу з посиланням на супровідні кресвикористанням відомого способу, такого як нанелення, на яких: сення резисту та витравлювання, для полишення Фігура 1 зображає вид зверху ділянки елеменряду, переважно по суті паралельних, тонких мета захисту згідно з представленим винаходом; талічних ліній 13. Металічні лінії 13 відокремлені Фігури 2 - 15 є видами зверху ділянок альтердеметалізованими проміжками 14. Металічні лінії нативних елементів захисту згідно з винаходом; 13 є по суті суцільними по довжині елементу 10 Фігура 15а зображає вид зверху збільшеної дізахисту для забезпечення провідної доріжки по її лянки елемента захисту з Фігури 15; довжині. Фігура 16 зображає вид зверху збільшеної діПереважно лінії 13 є непрямими та коливалянки іншого альтернативного елемента захисту ються в поперечному напрямі елемента 10 захисту згідно з винаходом; відносно центральної осі, оскільки вони проходять Фігура 17 зображає вид зверху ділянки ще інпо його довжині. ших альтернативних елементів захисту згідно з В деяких варіантах виконання, як це підкресвинаходом; лено на Фігурах 13-17, степінь коливання стлала Фігура 17а зображає вид зверху збільшеної дідля кожної лінії. В альтернативному варіанті виколянки елемента захисту з Фігури 17; нання, як це зображено на Фігурах 1-12, степінь Фігури 18а та 18b зображають види зверху діколивання не однакова для кожної лінії, оскільки лянок подальшого альтернативного елемента задекілька або усі лінії мають різну максимальну хисту, який містить термохромне чорнило до та амплітуду відносно центральної осі. Типово лінії після нагрівання до температури активації; і 13 будуть мати однаковий профіль, проте з макФігури 19а/19b та 20а/20b зображають види симальною амплітудою, яка зростає для ліній, роззверху та види перспективи двох ділянок р них ташованих далі від центру елемента захисту. елементів захисту згідно з представленим винахоЧерез певні інтервали по довжині металічних дом, які показують кутову залежність. ліній 13 їх зовнішній вигляд змінюється. У Цьому Фігура 1 зображає ділянку елемента захисту у прикладі, товщина ліній 13 збільшується. Одержуформі довгого елементу 10 згідно з першим варіавані ділянки 15 більшої ширини для кожної з метантом виконання представленого винаходу для лічних ліній 13 об'єднуються одна з іншою з форчасткового введення у волокнисту основу, таку як муванням позитивних ідентифікаційних відмітних папір із захистом. ознак, таких як цифри, літери або малюнок, видиДовгі елементи 10 захисту переважно ввомих неозброєним оком у відбитому та прохідному дяться в папір або іншу основу так, що в ни або світлі. На Фігурі 1, зображені відмітні ознаки є циповністю або частково введені в основу. Хоча фрами "50", які повторюються по довжині елеменелемент 10 захисту може використовуватися у та 10 захисту. повністю введеній формі або з вікнами, останній Ширина металевих ліній 13 типово знаходитьнадається перевага, оскільки відмітні ознаки потім ся в інтервалі від 0,025 міліметрів до 1 міліметру, легко розпізнаються у відбитому та прохідному більш переважно від 0,1 до 0,5 міліметрів. Ширина світлі скоріше, а ніж тільки у прохідному світлі як у лінії типово збільшується майже в 5 раз на ділянповністю введеній формі. Елемент 10 захисту осоках 15 з більшою шириною і більш переважно в бливо придатний для застосування у структурі, як 1,5-3 рази. Кількість ліній на елемент 10 захисту це описано в документі ЕР-А-1141480, у якій конзалежить від його ширини, проте припускаючи, що фігурація елементу 10 повністю відкрита на одній використовується уся активна площа, наступне поверхні основи, у як/ він частково введений, і часможе розглядатися як типове: тково відкрита у вікнах на іншій поверхні основи. Для ширини в 4мм = 5-10 ліній Елемент захисту представленого винаходу таДля ширини в 6мм = 7-15 ліній кож особливо придатний для застосування в струДля ширини в 8мм = 10-20 ліній ктурі, описаній в документі ЕР-А-1536064, у якій Для ширини в 16мм = 20-40 ліній. захисна смужка в едена в паперове полотно, сфоДля традиційного елемента 10 захисту з вікрмоване на установці з формувальним циліндром, нами, який має ширину до 6мм, висота та довжина так, що вікна формуються на виступаючих елемевідмітних ознак переважно знаходяться в наступнтах на зовнішній стороні полотна. Друге паперове них інтервалах: полотно подається до тильної сторони для прихоВисота = 2-5 мм вування будь-яких дефектів, утворених в резульДовжина = 2-8 мм таті введення захисної смужки. Альтернативно Довжина вікна буде залежати від довжини та елементи 10 захисту можуть накладатися на покількості відмітних ознак, які розглядаються у вікні. верхню основи. Типова довжина вікна для традиційного елемента Елемент 10 захисту має носій 11 з придатного захисту з вікнами, який використовує поточний пластичного матеріалу, який є еластичним і водовинахід, буде знаходитися в інтервалі 4-12мм. непроникним, і який є принаймні напівпрозорим та В інших структурах елемента 10 захисту відмічастково світлопроникним, проте переважно по тні ознаки могли б бути значно більшими з висосуті прозорим. Придатним матеріалом повинен тою в інтервалі 2-20мм та довжиною 2-30мм. Це, бути поліетилентерефталат (PET). Носій 11 метазокрема, придатне до елементів захисту з структулізований для формування алюмінієвого шару або рою, описаною в документі ЕР-А-1141480. шару іншого придатного металу. Ця операція може 7 90744 8 Типово, довгі елементи 10 захисту є смужками від кожної з ліній 13 знову об'єднуються між собою з широкого полотна плівкової основи, яка має баз формуванням негативних ідентифікаційних відгато ниток по своїй ширині. Ширина елементів 10 мітних ознак. Значення ширини ліній типово змензахисту становить принаймні 0,5 мм і переважно шуються майже в 5 раз на ділянках 16 меншої шипринаймні 2 мм. рини і більш переважно в 1,5-3 рази. Хоча це не Застосування способу деметалізації може зображено, зовнішні краї малюнку можуть металіозначати, що існує суцільна металева ділянка 12 зуватися для надання суцільної металевої ділянки на краях малюнку, виконаного з металічних ліній 12 як на Фігурі 2. 13, як це показано на Фігурі 2. Такий дизайн повиФігура 10 зображає подальший варіант виконен дозволяти надання магнітної ознаки у формі нання, де елемент 10 захисту має перші ділянки, трамвайних ліній по довжині нитки під металевими де лінії 13 мають ділянки з більшою шириною для ділянками 12 у спосіб, як це описано в документі формування позитивних відмітних ознак і попереЕР-А-516790. мінно розташовані другі ділянки, де лінії 13 мають Як альтернатива до металізації та деметаліділянки 16 меншої ширини 16 для формування зації, чорнила, зокрема металічні або чорнила з негативних відмітних ознак. металічним блиском, і більш переважно металічні Фігури 11 та 12 зображають подальші варіанти чорнила з високою відбивною здатністю або метавиконання винаходу, у яких відмітні ознаки містять левим блиском можуть осаджуватися на носій 11 скоріше графічний елемент, а ніж літерно-цифрові шляхом друку з формуванням ліній 13. Як подасимволи. Лінії 13 з Фігури 11 мають ділянки 16 мельша альтернатива до чорнил з металевим блисншої ширини, оскільки лінії з Фігури 12 мають діком, можуть використовуватися інші чорнила з лянки 15 більшої ширини. В подальшому варіанті оптичним ефектом, наприклад чорнила із зміннивиконання, елемент 10 захисту може мати перші ми оптичними властивостями OVI®. Також можуть графічні елементи, сформовані в результаті ділявикористовуватися прозорі або темні друкарські нок 15 більшої ширини, та другі графічні елементи, чорнила. сформовані в результаті ділянок 16 меншої шириЯк інша альтернатива, можуть використовувани. тися рідкокристалічні полімерні плівки або чорниЗміна товщини ліній 13 є одним способом лола. У цьому прикладі, бажано поєднувати рідкоккальної модифікації їх зовнішнього вигляду для ристалічні матеріали з темним фоном для формування ідентифікаційної інформації (літернопідсилення ефекту зміни кольору рідкого кристалу. цифрової або графічної). Альтернативні способи Цього можна досягнути шляхом друку тонких ліній локальної модифікації зовнішнього вигляду ліній з використанням темного чорнила, а потім нане13 можуть використовуватися для формування сенням друку зверху на рідкокристалічне чорнило, відмітних ознак, які включають: зміну густинаприклад на чорнило Oasis® від компанії SICPA ни/коефіцієнту непрозорості, зміну кольору. або накладанням полімерної рідкокристалічної Фігура 13 зображає ділянку елемента захисту плівки на тонкі лінії. Інше наближення повинно у формі довгого елемента 10 захисту, який має бути тим, що описане в документі WO-A-03061980, темні надруковані лінії 13, які є суцільними по його де металізована полімерна основа деметалізуєтьдовжині. В локалізованих ділянках 17 по довжині ся з використанням способу нанесення резисту та ліній 13 коефіцієнт непрозорості ліній 13 зменшувилуговування, де резист є чорним або темним. ється з формуванням відмітних ознак або ідентиПотім рідкокристалічний шар наносять на цей темфікаційної інформації. Альтернативно, коефіцієнт ний резист. непрозорості може збільшуватися і можуть бути Фігури 3-5 зображають альтернативні варіанти присутніми ділянки з більшим та меншим коефіцівиконання представленого винаходу, які мають єнтом непрозорості на одному й тому ж елементі різні відмітні ознаки, які можуть бути текстом за10 захисту. Той же ефект може досягатися з викомість або на додаток до цифр, і які мають різні ристанням металізації, одержаної осадженням з лінійні муари. Слід зазначити, що самі по собі лінії парової фази шляхом локальної зміни оптичної можуть не бути повністю паралельними, оскільки густини металевого шару. проміжки між сусідніми лініями можуть змінюватиФігура 14 зображає ділянку елемента 10 захися до певного степеня по довжині елемента 10 сту, яка містить кольорові надруковані лінії 13, які захисту. Однак, вони переважно повинні бути приє суцільними по довжині елемента 10 захисту. На наймні частково паралельними. У цих прикладах, ділянках 17 по довжині ліній 13 колір ліній 13 зміділянки 15 більшої ширини формуються потовнюється з формуванням відмітних ознак або іденщенням ліній 13 на обох сторонах. На Фігурах 6 та тифікаційної інформації. Переважно зміна кольору 7 зображені два додаткові варіанти виконання не є суттєвою, наприклад різні відтінки жовтого представленого винаходу, у яких ділянки 15 бількольору; однак, можна формувати відмітні ознаки шої ширини формуються потовщенням ліній 13 там, де колір лінії суттєво відрізняється. Той же тільки на одній стороні. ефект може досягатися за допомогою металізації, У попередньо описаних варіантах виконання, одержаної осадженням з парової фази за допомовідмітні ознаки є позитивними відмітними ознакагою локального нанесення іншого металу. Наприми, тобто сформованими наявністю додаткового клад, фонові лінії 13 можуть формуватися з Аі, металу. Фігури 8-9 зображають варіанти виконаносадженого з парової фази, та ділянок, які форня, які мають негативні відмітні ознаки, завдяки мують ідентифікаційну інформацію, виконані з Ni, чому зовнішній вигляд ліній 13 змінюється зменосадженого з парової фази. шенням їх товщини через певні інтервали по їх Фігури 15 і 15b зображають збільшену ділянку довжині. Одержувані ділянки 16 меншої ширини довгого елемента 10 захисту, яка містить масив 9 90744 10 паралельних окремих суцільних металізованих зазначити, що безбарвне термохромне чорнило ліній 13, де в локалізованих ділянках 21 окрема видно на фігурі 16а просто для допомоги розумінлінія ділиться на багато ліній з формуванням іденню цього варіанту виконання. При нагріванні елетифікаційної інформації. мента 10 до температури, вищої за температуру Вищезгадані способи модифікації зовнішнього активації, термохромний матеріал переходить з вигляду ліній 13 можуть поєднуватися в одному й безбарвного стану у забарвлений стан і, таким тому ж елементі 10 захисту або іншому елементі чином, показує ідентифікаційну інформацію (Фігузахисту для одержання більш складних варіантів ра 16b). У цьому варіанті виконання, колір термохвиконання. ромного матеріалу відрізняється від кольору коПредставлений винахід не обмежується лініяльорових друкованих ліній 13. ми 13, які проходять по суті паралельно довгій осі В подальшому варіанті виконання, ділянки 15, елемента 10 захисту. В альтернативних структу16 з більшою або меншою шириною елемента 10 рах, елемент захисту міг би містити масив ліній, захисту формуються з використанням термохромнаприклад у формі ґратки. В ґратчастій структурі, ного чорнила, яке переходить з безбарвного стану степінь потовщення ліній може змінюватися для в забарвлений стан при певній температурі актирізних орієнтацій ліній для забезпечення оптично вації. Переважно термохромне чорнило у своєму змінного зображення в залежності від повороту забарвленому стані має колір, подібний до кольоелемента. Наприклад, лінії 15, паралельні довгій ру непотовщеної лінії. При нагріванні елемента 10 вісі елемента захисту, можуть мати найсильніше до температури, вищої за температуру активації, збільшення товщини з поступовим зменшенням з'являються ділянки 15, 16 і з'являється ідентифістепеня потовщення, коли кут нахилу відносно каційна інформація. довгої осі елемента захисту зростає до 90°. В усіх попередньо описаних прикладах, іденНа додаток до відображення візуальної інфотифікаційна інформація орієнтована в горизонтармації, мінливість характеристик лінії може викольному напрямі, тобто для огляду в напрямі, паристовуватися для надання зчитуваної пристроєм ралельному короткій осі елемента 10 захисту. інформації. Наприклад, у варіантах виконання з Однак, також можна орієнтувати ідентифікаційну потовщеною лінією, лінії можуть наноситися з виінформацію у вертикальному напрямі, тобто для користанням магнітного чорнила. Ділянки 15 з біогляду в напрямі, паралельному довгій осі елемельшою шириною повинні потім мати сильніший нта 10 захисту або в будь-якій проміжній орієнтації магнітний сигнал порівняно з фоновою лінією 13 і між горизонтальним та вертикальним положеннякожна ділянка ідентифікаційної інформації повинми. на містити унікальний двовимірний магнітний код, Додаткова перевага представленого винаходу який дуже важко відтворити. Альтернативно, лінія полягає в тому, що відмітні ознаки або ідентифіка13 могла б наноситися з використанням магнітного ційна інформація, утворена з локальної модифікаматеріалу, осадженого з парової фази, наприклад ції зовнішнього вигляду ліній 13 через певні проміFe, Ni або Co. жки вздовж елемента захисту, має залежну від Представлений винахід може поєднуватися з кута огляду оптично змінну характеристику. Іденвідомими способами введення магнітного компотифікаційна інформація видима при нормальному ненту в елемент захисту. Наприклад, лінійні муари огляді (Фігура 17а) і залишається видимою при можуть обмежуватися центральною ділянкою огляді в напрямі, відмінному від перпендикулярноелемента з металізованими або друкованими діго до напряму прокрутки. Однак, при відхиленні в лянками, які простягаються до краю елемента як напрямі, паралельному до напряму прокрутки, суцільна ділянка. Це повинно дозволяти включенідентифікаційна інформація зливається з фоном і ня магнітних ліній у формі трамвайних ліній, де не може відокремлюватися від фонового зобратемні магнітні лінії у формі трамвайних ліній масження (Фігура 17b). Ця залежна від кута огляду куються суцільними металічними ділянками. характеристика є особливо вигідною для елеменПредставлений винахід може також поєднуватів захисту для поверхневого застосування, таких тися з іншими антипідробними матеріалами, такияк клаптики, смужки і широкі нитки, введені в папір, ми як термохромні матеріали, рідкокристалічні як це описано в документі ЕР-А-1141480. покриття або плівки, чорнила із змінним кольором, Фігури 3-7 порівнюють приклади, де лінії 13 інтерференційні плівки із змінним кольором, струкпотовщені симетрично відносно центральної точки тури з голографічним ефектом, люмінесцентні, або там, де лінії потовщені виключно над або під фосфоресцентні та флуоресцентні покриття та центральною лінією. Якщо місцезнаходження дічорнила. лянки лінії 13 з більшою шириною завжди одне і те У подальшому варіанті виконання, зображеж, то залежний від кута огляду оптично змінний ному на Фігурах 16а та 16b, елемент захисту у ефект, зображений на Фігурах 17а та 17b, є особформі довгого елемента 10 захисту містить кольоливо очевидним. Однак, в більш складному варіарові друковані лінії 13, які є суцільними по довжині нті виконання, ділянка 15 з більшою шириною в тій елемента 10 захисту. Через певні інтервали по же частині ідентифікаційної інформації знаходитьдовжині ліній 13 їх зовнішній вигляд змінюється ся поперемінно над та під центральною лінією. Це шляхом нанесення на традиційно забарвлені друдозволяє розривати проміжок між лініями 13 так, ковані лінії 13 термохромного чорнила 22 для нащо при огляді не вздовж осі і переважно параледання ідентифікаційної інформації. Термохромне льно напряму прокручування, ідентифікаційна інчорнило 22 є безбарвним при температурі, нижчій формація може все ще спостерігатися. Якщо елеза температуру його активації, і у цьому стані іденмент 10, 20 захисту має дві різні ділянки тифікаційна інформація зникає (Фігура 16а). Слід ідентифікаційної інформації А та В (Фігура 18а та 11 90744 12 18b), де ділянка А сформована в результаті потоперевагу по відношенню до відмітних ознак, утвовщення лінії відповідно над центральною лінією, а рених окремими суцільними лініями у тому, що ділянка В сформована в результаті потовщення елементи 10 захисту винаходу значно важче підлінії поперемінно над та під центральною лінією, робити. Як подальшу вигоду, вони надають естето при нормальному огляді будуть спостерігатися тично привабливий зовнішній вигляд. Окрім того, ділянки А та В (дивіться Фігуру 18а). Однак, коли там, де виконується суцільна електропровідна елемент 10 захисту відхилений і розглядається доріжка, це означає, що елементи 10 захисту мопаралельно напряму прокручування, то ділянка А жуть виявлятися з використанням традиційного буде зникати і тільки ділянка В буде залишатися обладнання для виявлення ниток, наприклад, мавидимою (дивіться Фігуру 18b). Слід зазначити, що шини, яка використовується для сортування банкФігури 18а і 18b є схематичними і не передбачені нот. Властивість таких елементів 10 захисту, яка для акуратного зобpaжeння положення ділянок виявляється традиційним обладнанням для виявпотовщення лінії. лення металу, є корисною при допомозі в усуненні Не потрібно, щоб окремі лінії прокручуваного можливості підробки. Окрім того, наданням придамалюнку мали однакову товщину. Наприклад, тотного детектора розподіл металу в елементі 10 вщина фонових ліній 13 може збільшуватися, коли захисту може визначатися електричними або інвони проходять крізь елемент 10 захисту. Це ствошими засобами і порівнюватися з еталонними дарює додатковий варіант для елемента 10 захисту і ними для надання подальшого способу автентифіпідсилює захист від підробки. кації справжнього документа, який містить Фонові прокручувані малюнки та ідентифікаелемент 10 захисту. ційна інформація можуть поєднуватися з традиВідмітні ознаки або повторюваний малюнок ційними друкованими дизайнами банкноти. можуть суміщатися з вікнами в напрямку руху приВ подальшому варіанті виконання винаходу, строю так, що ідентична ділянка відмітних ознак різні способи локальної модифікації зовнішнього або малюнку видна в кожному вікні. Це вимагає вигляду ліній 13 для формування ідентифікаційної використання процесу суміщення такого як той, що інформації або відмітних ознак (літерно-цифрових описаний в паралельній заявці GB 0409736.6. або графічних) можуть поєднуватися в одному Засоби захисту можуть мати форму елементів елементі 10, 20 захисту. Наприклад, ділянки ідензахисту, як це описано вище більш детально, або тифікаційної інформації С, утворені потовщенням клаптиків, елементарних ниток, ниток і подібного, і лінії, могли б чергуватися з ділянками ідентифікаможуть бути повністю введеними, частково введеційної інформації D, сформованими локалізованиними або накладеними на поверхню основи. ми розривами. Одержуваний контраст візуальної На кінцевий папір із захистом може наноситихарактеристики ділянок ідентифікаційної інформася друк на одну або на обидві сторони для іденції додатково підсилює захист елементу. тифікації виробу або документу, виготовленого з Для відносно простих прокручуваних малюннього. Цей друк може включати дрібний лінійний ків, відмітні ознаки з потовщеними лініями видимі муар, який узгоджується з малюнками з ліній 13. при нормальному огляді і стають більш видимими Тонкий лінійний муар на елементі захисту та докупри огляді не по осі і перпендикулярно до напряму менті можуть суміщатися один з іншим, що повинпрокручування. Однак, при відхиленні паралельно но значно ускладнювати підробку. Елемент захиснапряму прокручування відмітні ознаки зливаютьту може мати забарвлене покриття для ся з фоном і не можуть виділятися з фонового зоузгодження з кольором паперу або самого друку браження. для підсилення візуального ефекту металічного Застосування певної кількості непрямих тонких малюнку. Альтернативно, основа може забарвлютемних ліній 12 для створення відмітних ознак має ватися барвником для узгодження з друком. 13 90744 14 15 90744 16 17 90744 18 19 90744 20 21 90744 22 23 Комп’ютерна верстка Г. Паяльніков 90744 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
