Інкасаторський автомобіль

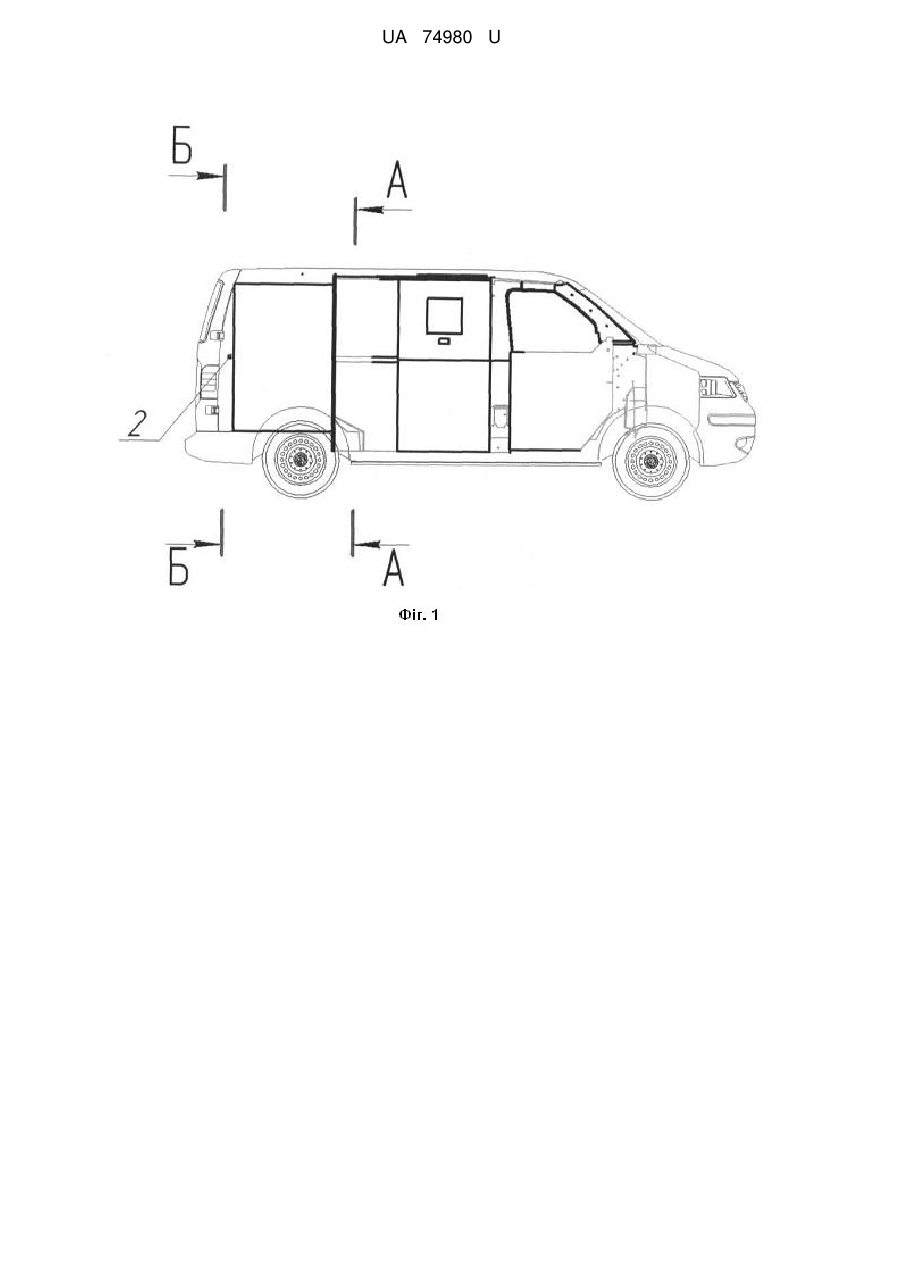

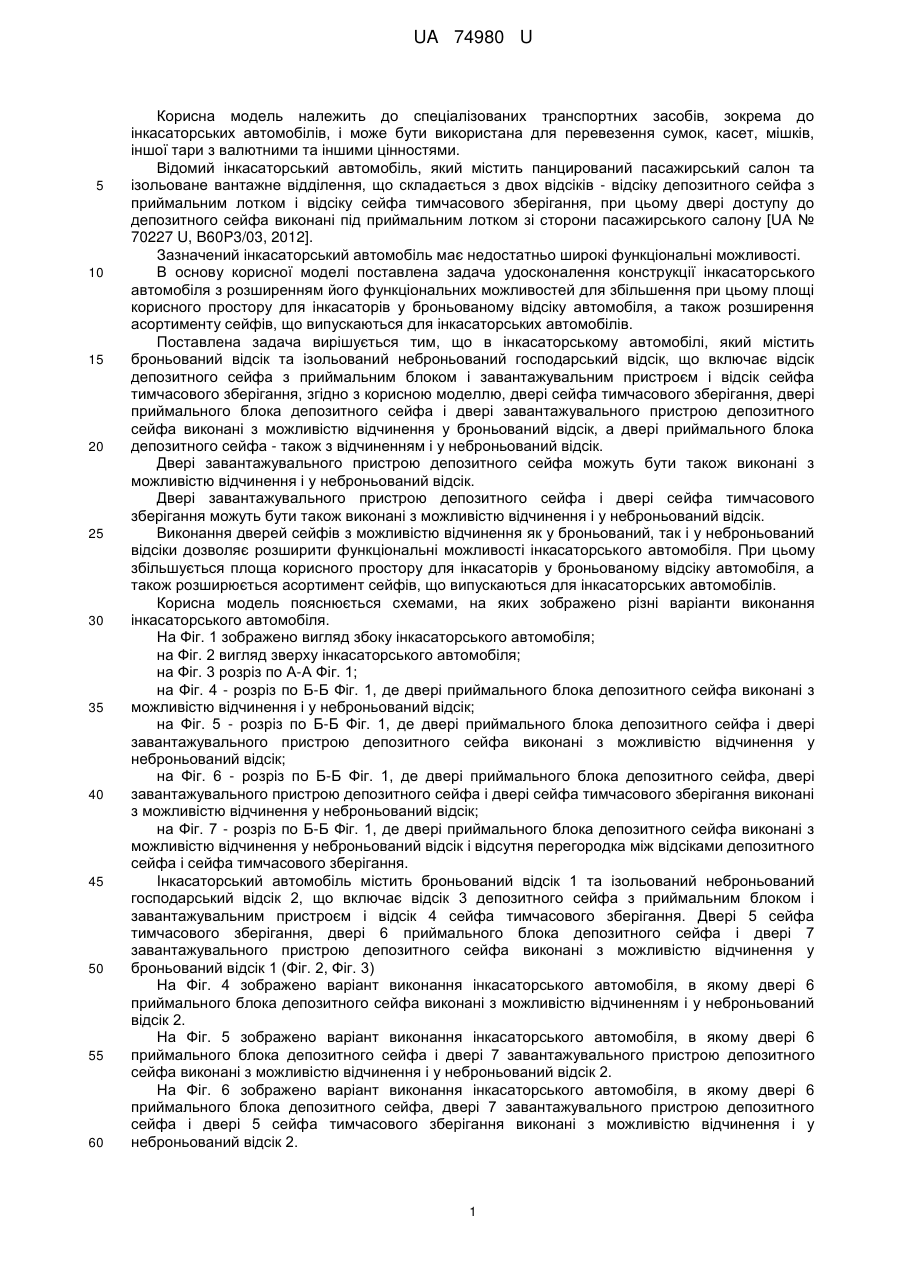

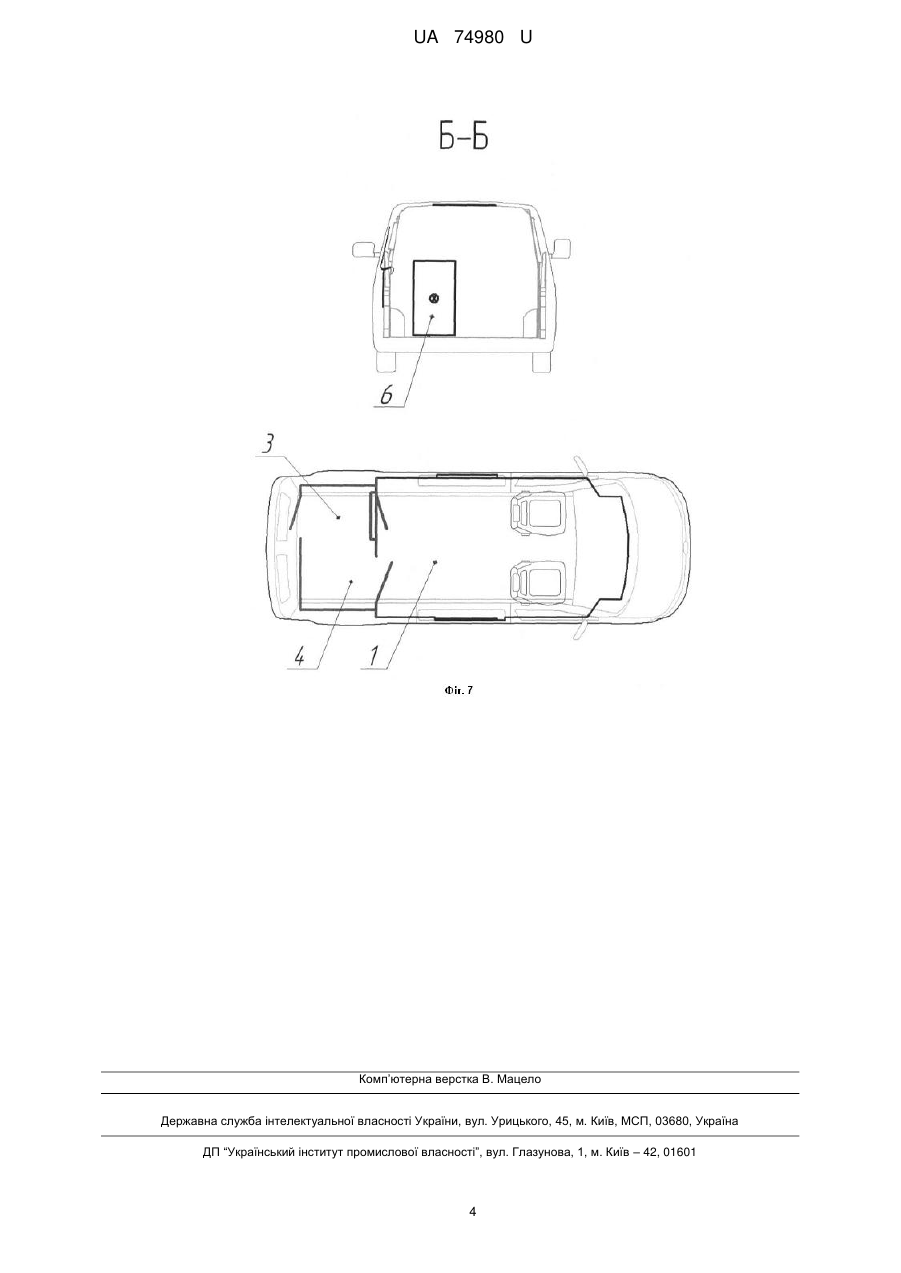

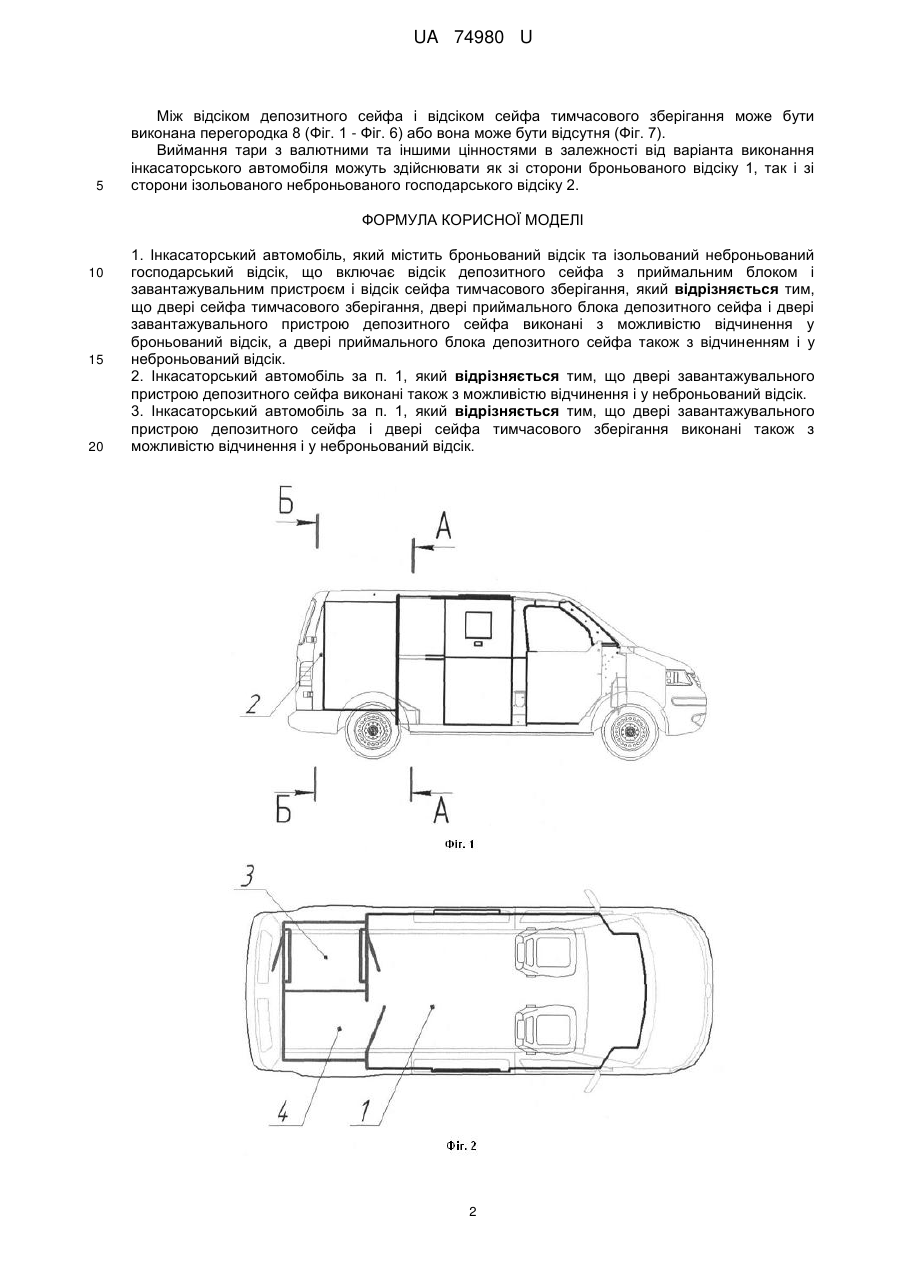

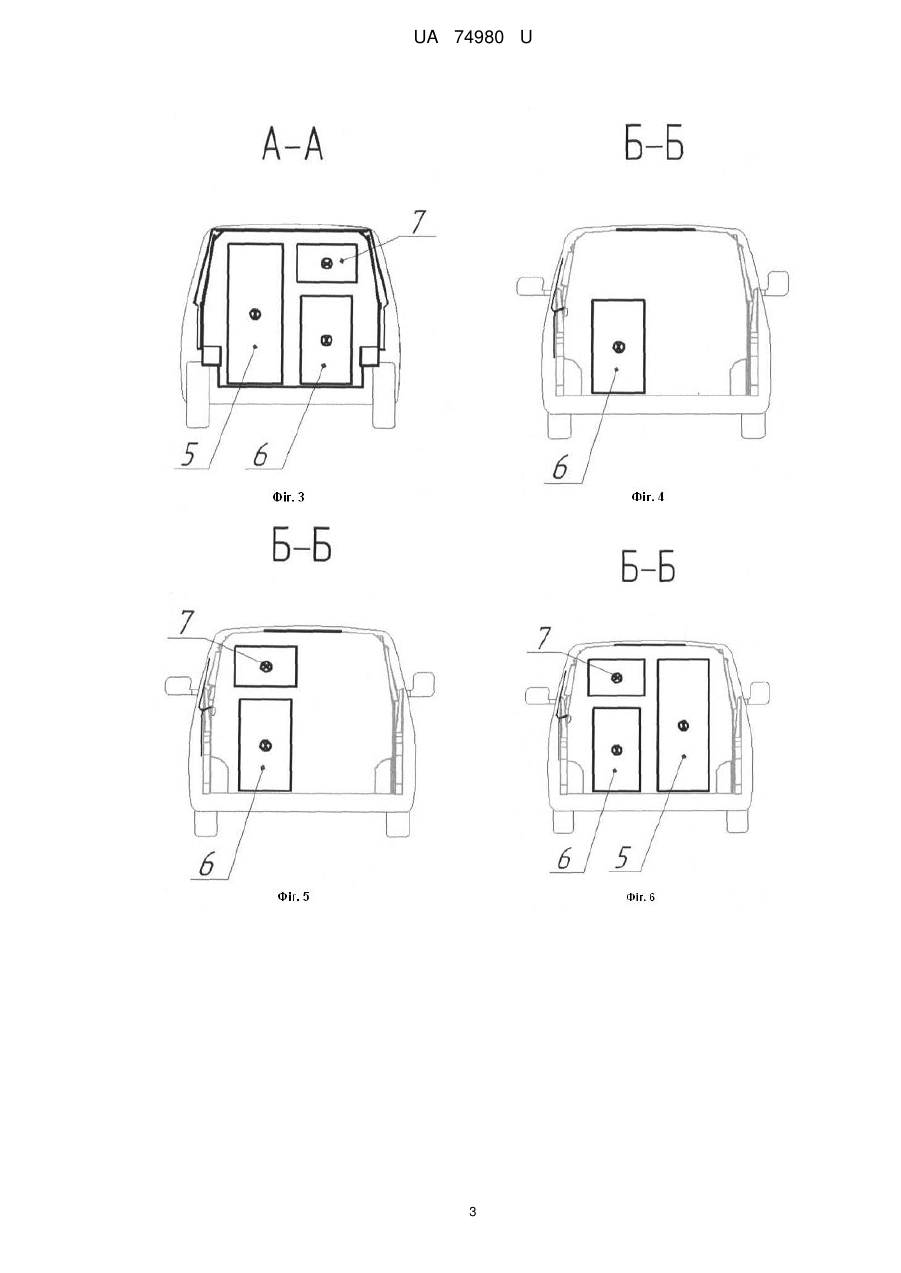

Реферат: UA 74980 U UA 74980 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціалізованих транспортних засобів, зокрема до інкасаторських автомобілів, і може бути використана для перевезення сумок, касет, мішків, іншої тари з валютними та іншими цінностями. Відомий інкасаторський автомобіль, який містить панцирований пасажирський салон та ізольоване вантажне відділення, що складається з двох відсіків - відсіку депозитного сейфа з приймальним лотком і відсіку сейфа тимчасового зберігання, при цьому двері доступу до депозитного сейфа виконані під приймальним лотком зі сторони пасажирського салону [UA № 70227 U, B60P3/03, 2012]. Зазначений інкасаторський автомобіль має недостатньо широкі функціональні можливості. В основу корисної моделі поставлена задача удосконалення конструкції інкасаторського автомобіля з розширенням його функціональних можливостей для збільшення при цьому площі корисного простору для інкасаторів у броньованому відсіку автомобіля, а також розширення асортименту сейфів, що випускаються для інкасаторських автомобілів. Поставлена задача вирішується тим, що в інкасаторському автомобілі, який містить броньований відсік та ізольований неброньований господарський відсік, що включає відсік депозитного сейфа з приймальним блоком і завантажувальним пристроєм і відсік сейфа тимчасового зберігання, згідно з корисною моделлю, двері сейфа тимчасового зберігання, двері приймального блока депозитного сейфа і двері завантажувального пристрою депозитного сейфа виконані з можливістю відчинення у броньований відсік, а двері приймального блока депозитного сейфа - також з відчиненням і у неброньований відсік. Двері завантажувального пристрою депозитного сейфа можуть бути також виконані з можливістю відчинення і у неброньований відсік. Двері завантажувального пристрою депозитного сейфа і двері сейфа тимчасового зберігання можуть бути також виконані з можливістю відчинення і у неброньований відсік. Виконання дверей сейфів з можливістю відчинення як у броньований, так і у неброньований відсіки дозволяє розширити функціональні можливості інкасаторського автомобіля. При цьому збільшується площа корисного простору для інкасаторів у броньованому відсіку автомобіля, а також розширюється асортимент сейфів, що випускаються для інкасаторських автомобілів. Корисна модель пояснюється схемами, на яких зображено різні варіанти виконання інкасаторського автомобіля. На Фіг. 1 зображено вигляд збоку інкасаторського автомобіля; на Фіг. 2 вигляд зверху інкасаторського автомобіля; на Фіг. 3 розріз по А-А Фіг. 1; на Фіг. 4 - розріз по Б-Б Фіг. 1, де двері приймального блока депозитного сейфа виконані з можливістю відчинення і у неброньований відсік; на Фіг. 5 - розріз по Б-Б Фіг. 1, де двері приймального блока депозитного сейфа і двері завантажувального пристрою депозитного сейфа виконані з можливістю відчинення у неброньований відсік; на Фіг. 6 - розріз по Б-Б Фіг. 1, де двері приймального блока депозитного сейфа, двері завантажувального пристрою депозитного сейфа і двері сейфа тимчасового зберігання виконані з можливістю відчинення у неброньований відсік; на Фіг. 7 - розріз по Б-Б Фіг. 1, де двері приймального блока депозитного сейфа виконані з можливістю відчинення у неброньований відсік і відсутня перегородка між відсіками депозитного сейфа і сейфа тимчасового зберігання. Інкасаторський автомобіль містить броньований відсік 1 та ізольований неброньований господарський відсік 2, що включає відсік 3 депозитного сейфа з приймальним блоком і завантажувальним пристроєм і відсік 4 сейфа тимчасового зберігання. Двері 5 сейфа тимчасового зберігання, двері 6 приймального блока депозитного сейфа і двері 7 завантажувального пристрою депозитного сейфа виконані з можливістю відчинення у броньований відсік 1 (Фіг. 2, Фіг. 3) На Фіг. 4 зображено варіант виконання інкасаторського автомобіля, в якому двері 6 приймального блока депозитного сейфа виконані з можливістю відчиненням і у неброньований відсік 2. На Фіг. 5 зображено варіант виконання інкасаторського автомобіля, в якому двері 6 приймального блока депозитного сейфа і двері 7 завантажувального пристрою депозитного сейфа виконані з можливістю відчинення і у неброньований відсік 2. На Фіг. 6 зображено варіант виконання інкасаторського автомобіля, в якому двері 6 приймального блока депозитного сейфа, двері 7 завантажувального пристрою депозитного сейфа і двері 5 сейфа тимчасового зберігання виконані з можливістю відчинення і у неброньований відсік 2. 1 UA 74980 U 5 Між відсіком депозитного сейфа і відсіком сейфа тимчасового зберігання може бути виконана перегородка 8 (Фіг. 1 - Фіг. 6) або вона може бути відсутня (Фіг. 7). Виймання тари з валютними та іншими цінностями в залежності від варіанта виконання інкасаторського автомобіля можуть здійснювати як зі сторони броньованого відсіку 1, так і зі сторони ізольованого неброньованого господарського відсіку 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Інкасаторський автомобіль, який містить броньований відсік та ізольований неброньований господарський відсік, що включає відсік депозитного сейфа з приймальним блоком і завантажувальним пристроєм і відсік сейфа тимчасового зберігання, який відрізняється тим, що двері сейфа тимчасового зберігання, двері приймального блока депозитного сейфа і двері завантажувального пристрою депозитного сейфа виконані з можливістю відчинення у броньований відсік, а двері приймального блока депозитного сейфа також з відчиненням і у неброньований відсік. 2. Інкасаторський автомобіль за п. 1, який відрізняється тим, що двері завантажувального пристрою депозитного сейфа виконані також з можливістю відчинення і у неброньований відсік. 3. Інкасаторський автомобіль за п. 1, який відрізняється тим, що двері завантажувального пристрою депозитного сейфа і двері сейфа тимчасового зберігання виконані також з можливістю відчинення і у неброньований відсік. 2 UA 74980 U 3 UA 74980 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
