Трубна дошка

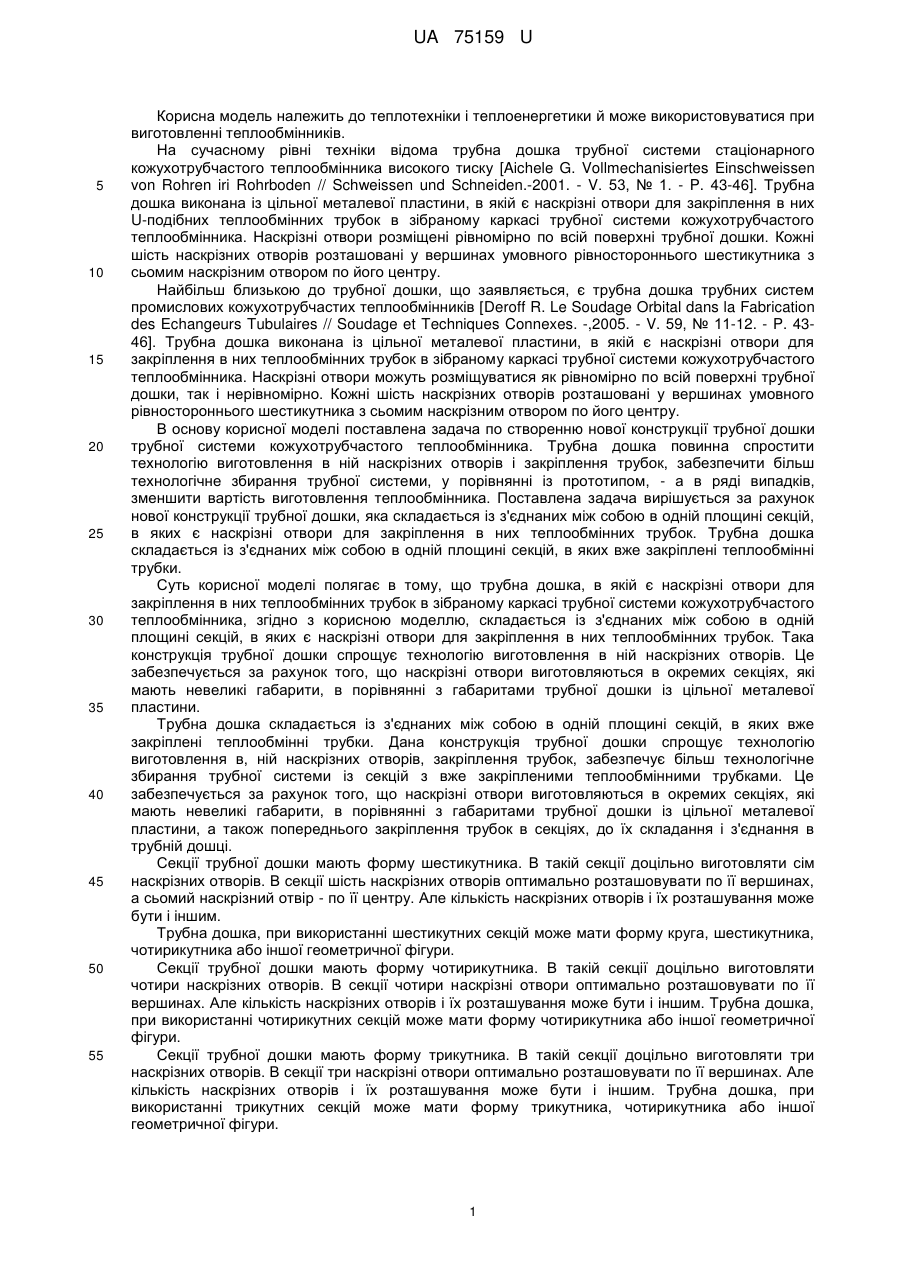

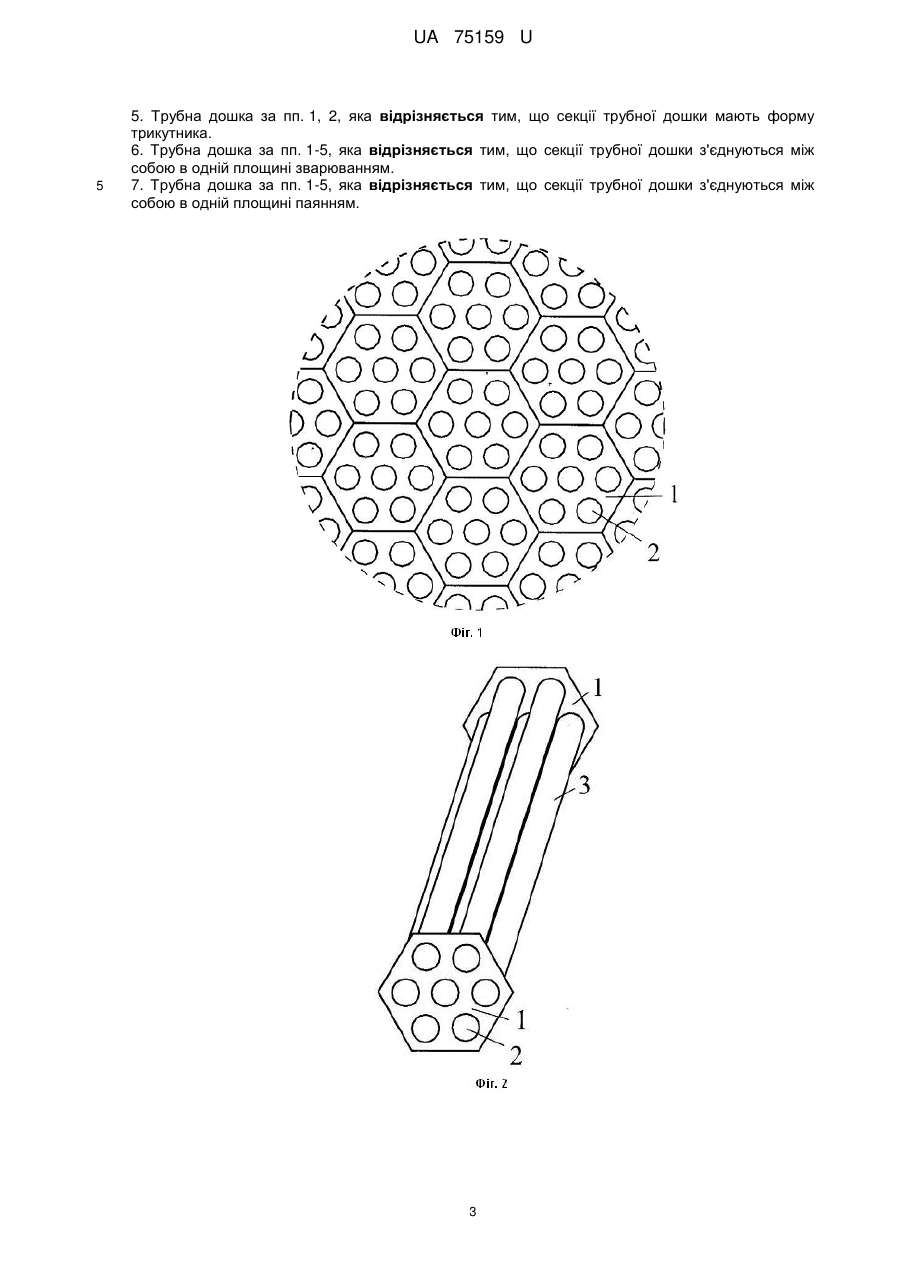

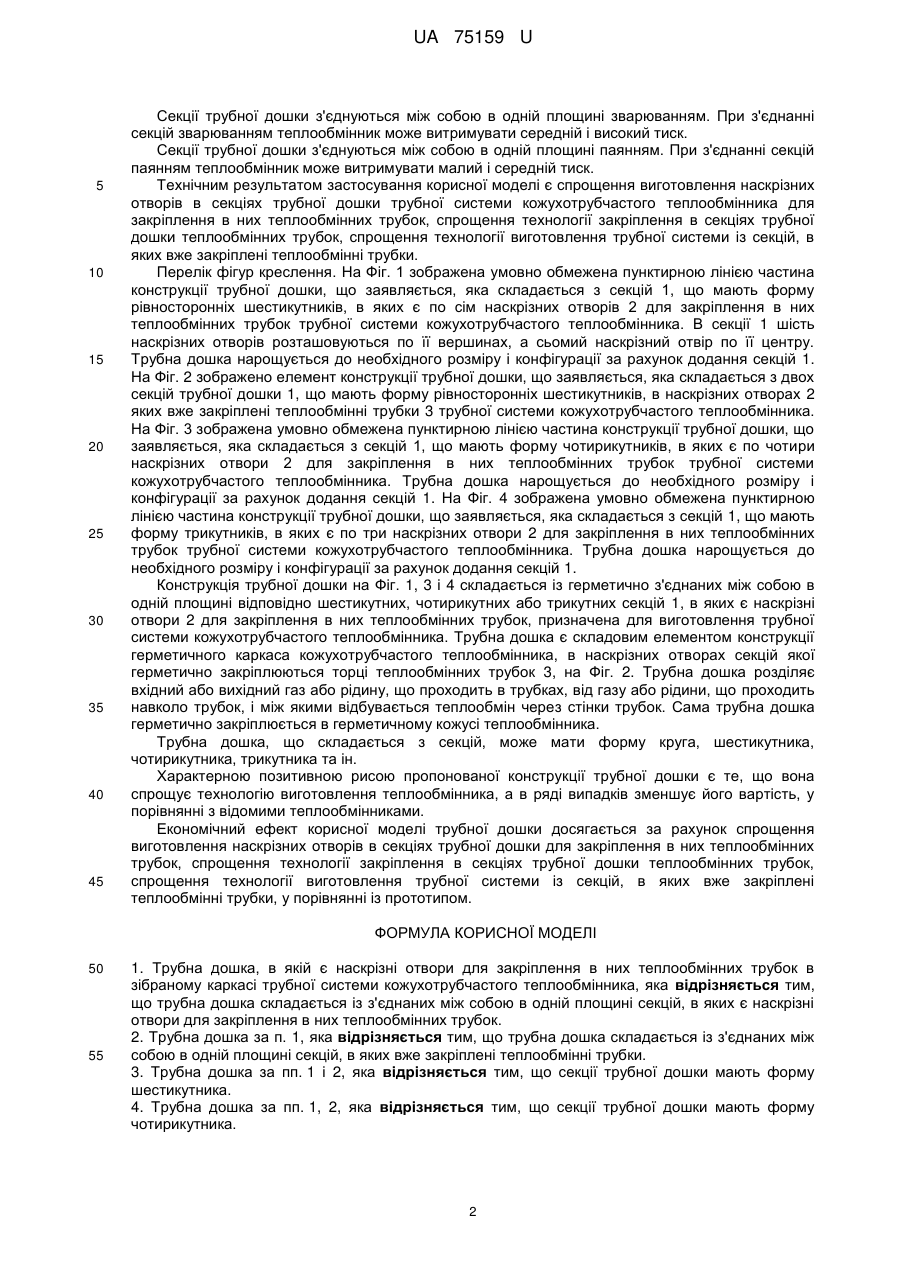

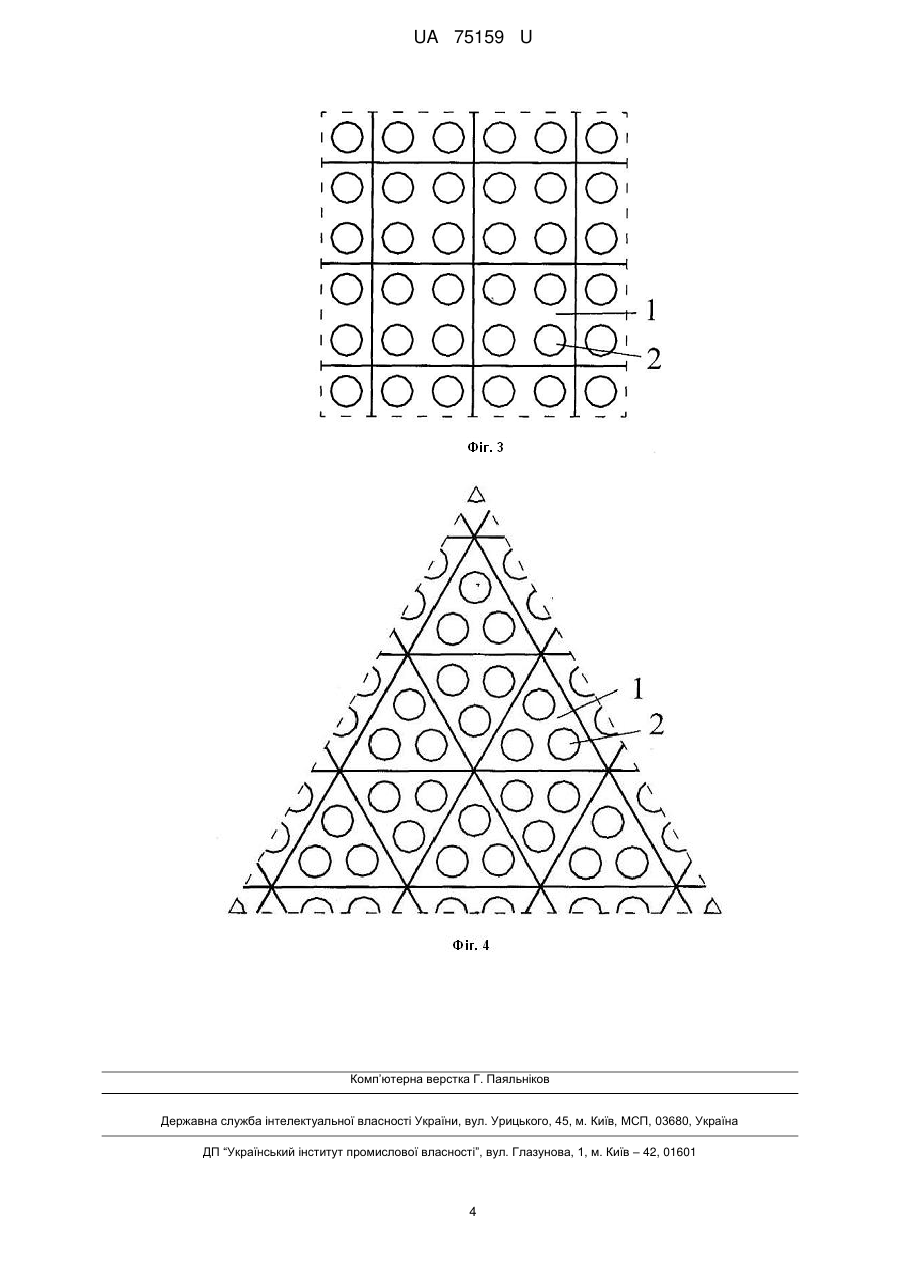

Реферат: Трубна дошка, в якій є наскрізні отвори для закріплення в них теплообмінних трубок в зібраному каркасі трубної системи кожухотрубчастого теплообмінника. Трубна дошка складається із з'єднаних між собою в одній площині секцій, в яких є наскрізні отвори для закріплення в них теплообмінних трубок. UA 75159 U (54) ТРУБНА ДОШКА UA 75159 U UA 75159 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплотехніки і теплоенергетики й може використовуватися при виготовленні теплообмінників. На сучасному рівні техніки відома трубна дошка трубної системи стаціонарного кожухотрубчастого теплообмінника високого тиску [Aichele G. Vollmechanisiertes Einschweissen von Rohren iri Rohrboden // Schweissen und Schneiden.-2001. - V. 53, № 1. - P. 43-46]. Трубна дошка виконана із цільної металевої пластини, в якій є наскрізні отвори для закріплення в них U-подібних теплообмінних трубок в зібраному каркасі трубної системи кожухотрубчастого теплообмінника. Наскрізні отвори розміщені рівномірно по всій поверхні трубної дошки. Кожні шість наскрізних отворів розташовані у вершинах умовного рівностороннього шестикутника з сьомим наскрізним отвором по його центру. Найбільш близькою до трубної дошки, що заявляється, є трубна дошка трубних систем промислових кожухотрубчастих теплообмінників [Deroff R. Le Soudage Orbital dans la Fabrication des Echangeurs Tubulaires // Soudage et Techniques Connexes. -,2005. - V. 59, № 11-12. - P. 4346]. Трубна дошка виконана із цільної металевої пластини, в якій є наскрізні отвори для закріплення в них теплообмінних трубок в зібраному каркасі трубної системи кожухотрубчастого теплообмінника. Наскрізні отвори можуть розміщуватися як рівномірно по всій поверхні трубної дошки, так і нерівномірно. Кожні шість наскрізних отворів розташовані у вершинах умовного рівностороннього шестикутника з сьомим наскрізним отвором по його центру. В основу корисної моделі поставлена задача по створенню нової конструкції трубної дошки трубної системи кожухотрубчастого теплообмінника. Трубна дошка повинна спростити технологію виготовлення в ній наскрізних отворів і закріплення трубок, забезпечити більш технологічне збирання трубної системи, у порівнянні із прототипом, - а в ряді випадків, зменшити вартість виготовлення теплообмінника. Поставлена задача вирішується за рахунок нової конструкції трубної дошки, яка складається із з'єднаних між собою в одній площині секцій, в яких є наскрізні отвори для закріплення в них теплообмінних трубок. Трубна дошка складається із з'єднаних між собою в одній площині секцій, в яких вже закріплені теплообмінні трубки. Суть корисної моделі полягає в тому, що трубна дошка, в якій є наскрізні отвори для закріплення в них теплообмінних трубок в зібраному каркасі трубної системи кожухотрубчастого теплообмінника, згідно з корисною моделлю, складається із з'єднаних між собою в одній площині секцій, в яких є наскрізні отвори для закріплення в них теплообмінних трубок. Така конструкція трубної дошки спрощує технологію виготовлення в ній наскрізних отворів. Це забезпечується за рахунок того, що наскрізні отвори виготовляються в окремих секціях, які мають невеликі габарити, в порівнянні з габаритами трубної дошки із цільної металевої пластини. Трубна дошка складається із з'єднаних між собою в одній площині секцій, в яких вже закріплені теплообмінні трубки. Дана конструкція трубної дошки спрощує технологію виготовлення в, ній наскрізних отворів, закріплення трубок, забезпечує більш технологічне збирання трубної системи із секцій з вже закріпленими теплообмінними трубками. Це забезпечується за рахунок того, що наскрізні отвори виготовляються в окремих секціях, які мають невеликі габарити, в порівнянні з габаритами трубної дошки із цільної металевої пластини, а також попереднього закріплення трубок в секціях, до їх складання і з'єднання в трубній дошці. Секції трубної дошки мають форму шестикутника. В такій секції доцільно виготовляти сім наскрізних отворів. В секції шість наскрізних отворів оптимально розташовувати по її вершинах, а сьомий наскрізний отвір - по її центру. Але кількість наскрізних отворів і їх розташування може бути і іншим. Трубна дошка, при використанні шестикутних секцій може мати форму круга, шестикутника, чотирикутника або іншої геометричної фігури. Секції трубної дошки мають форму чотирикутника. В такій секції доцільно виготовляти чотири наскрізних отворів. В секції чотири наскрізні отвори оптимально розташовувати по її вершинах. Але кількість наскрізних отворів і їх розташування може бути і іншим. Трубна дошка, при використанні чотирикутних секцій може мати форму чотирикутника або іншої геометричної фігури. Секції трубної дошки мають форму трикутника. В такій секції доцільно виготовляти три наскрізних отворів. В секції три наскрізні отвори оптимально розташовувати по її вершинах. Але кількість наскрізних отворів і їх розташування може бути і іншим. Трубна дошка, при використанні трикутних секцій може мати форму трикутника, чотирикутника або іншої геометричної фігури. 1 UA 75159 U 5 10 15 20 25 30 35 40 45 Секції трубної дошки з'єднуються між собою в одній площині зварюванням. При з'єднанні секцій зварюванням теплообмінник може витримувати середній і високий тиск. Секції трубної дошки з'єднуються між собою в одній площині паянням. При з'єднанні секцій паянням теплообмінник може витримувати малий і середній тиск. Технічним результатом застосування корисної моделі є спрощення виготовлення наскрізних отворів в секціях трубної дошки трубної системи кожухотрубчастого теплообмінника для закріплення в них теплообмінних трубок, спрощення технології закріплення в секціях трубної дошки теплообмінних трубок, спрощення технології виготовлення трубної системи із секцій, в яких вже закріплені теплообмінні трубки. Перелік фігур креслення. На Фіг. 1 зображена умовно обмежена пунктирною лінією частина конструкції трубної дошки, що заявляється, яка складається з секцій 1, що мають форму рівносторонніх шестикутників, в яких є по сім наскрізних отворів 2 для закріплення в них теплообмінних трубок трубної системи кожухотрубчастого теплообмінника. В секції 1 шість наскрізних отворів розташовуються по її вершинах, а сьомий наскрізний отвір по її центру. Трубна дошка нарощується до необхідного розміру і конфігурації за рахунок додання секцій 1. На Фіг. 2 зображено елемент конструкції трубної дошки, що заявляється, яка складається з двох секцій трубної дошки 1, що мають форму рівносторонніх шестикутників, в наскрізних отворах 2 яких вже закріплені теплообмінні трубки 3 трубної системи кожухотрубчастого теплообмінника. На Фіг. 3 зображена умовно обмежена пунктирною лінією частина конструкції трубної дошки, що заявляється, яка складається з секцій 1, що мають форму чотирикутників, в яких є по чотири наскрізних отвори 2 для закріплення в них теплообмінних трубок трубної системи кожухотрубчастого теплообмінника. Трубна дошка нарощується до необхідного розміру і конфігурації за рахунок додання секцій 1. На Фіг. 4 зображена умовно обмежена пунктирною лінією частина конструкції трубної дошки, що заявляється, яка складається з секцій 1, що мають форму трикутників, в яких є по три наскрізних отвори 2 для закріплення в них теплообмінних трубок трубної системи кожухотрубчастого теплообмінника. Трубна дошка нарощується до необхідного розміру і конфігурації за рахунок додання секцій 1. Конструкція трубної дошки на Фіг. 1, 3 і 4 складається із герметично з'єднаних між собою в одній площині відповідно шестикутних, чотирикутних або трикутних секцій 1, в яких є наскрізні отвори 2 для закріплення в них теплообмінних трубок, призначена для виготовлення трубної системи кожухотрубчастого теплообмінника. Трубна дошка є складовим елементом конструкції герметичного каркаса кожухотрубчастого теплообмінника, в наскрізних отворах секцій якої герметично закріплюються торці теплообмінних трубок 3, на Фіг. 2. Трубна дошка розділяє вхідний або вихідний газ або рідину, що проходить в трубках, від газу або рідини, що проходить навколо трубок, і між якими відбувається теплообмін через стінки трубок. Сама трубна дошка герметично закріплюється в герметичному кожусі теплообмінника. Трубна дошка, що складається з секцій, може мати форму круга, шестикутника, чотирикутника, трикутника та ін. Характерною позитивною рисою пропонованої конструкції трубної дошки є те, що вона спрощує технологію виготовлення теплообмінника, а в ряді випадків зменшує його вартість, у порівнянні з відомими теплообмінниками. Економічний ефект корисної моделі трубної дошки досягається за рахунок спрощення виготовлення наскрізних отворів в секціях трубної дошки для закріплення в них теплообмінних трубок, спрощення технології закріплення в секціях трубної дошки теплообмінних трубок, спрощення технології виготовлення трубної системи із секцій, в яких вже закріплені теплообмінні трубки, у порівнянні із прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Трубна дошка, в якій є наскрізні отвори для закріплення в них теплообмінних трубок в зібраному каркасі трубної системи кожухотрубчастого теплообмінника, яка відрізняється тим, що трубна дошка складається із з'єднаних між собою в одній площині секцій, в яких є наскрізні отвори для закріплення в них теплообмінних трубок. 2. Трубна дошка за п. 1, яка відрізняється тим, що трубна дошка складається із з'єднаних між собою в одній площині секцій, в яких вже закріплені теплообмінні трубки. 3. Трубна дошка за пп. 1 і 2, яка відрізняється тим, що секції трубної дошки мають форму шестикутника. 4. Трубна дошка за пп. 1, 2, яка відрізняється тим, що секції трубної дошки мають форму чотирикутника. 2 UA 75159 U 5 5. Трубна дошка за пп. 1, 2, яка відрізняється тим, що секції трубної дошки мають форму трикутника. 6. Трубна дошка за пп. 1-5, яка відрізняється тим, що секції трубної дошки з'єднуються між собою в одній площині зварюванням. 7. Трубна дошка за пп. 1-5, яка відрізняється тим, що секції трубної дошки з'єднуються між собою в одній площині паянням. 3 UA 75159 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
