Трубна секція з розтрубною кінцевою частиною

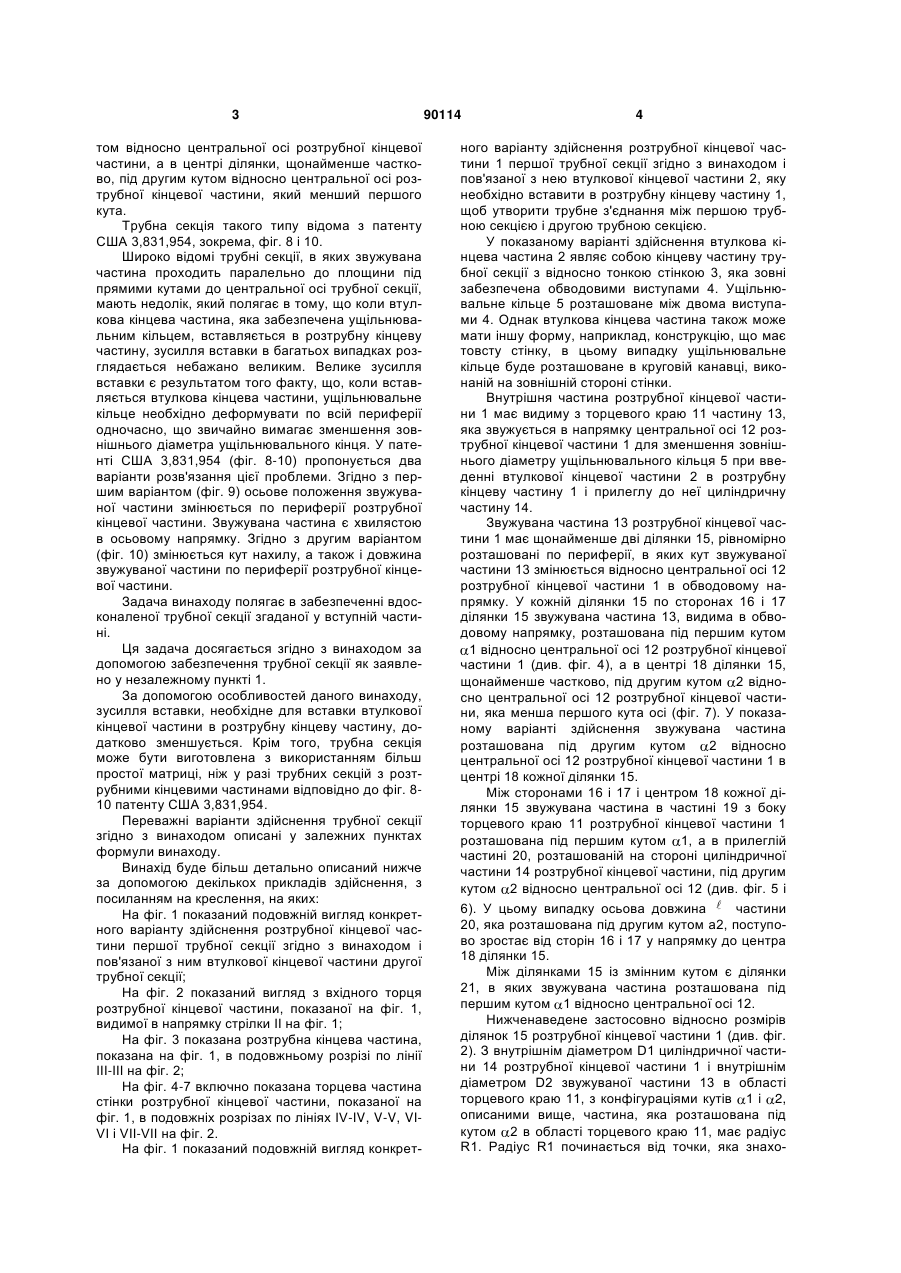

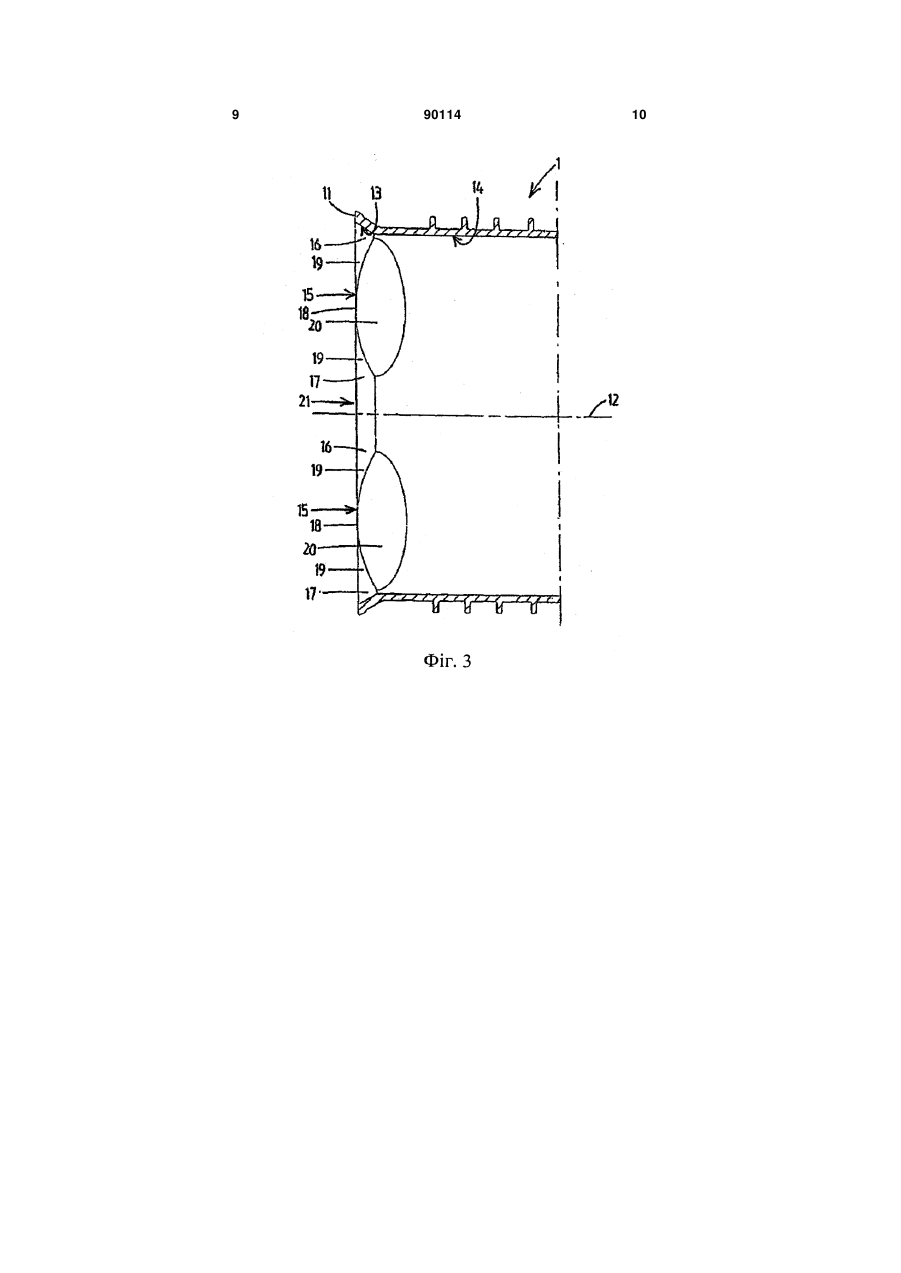

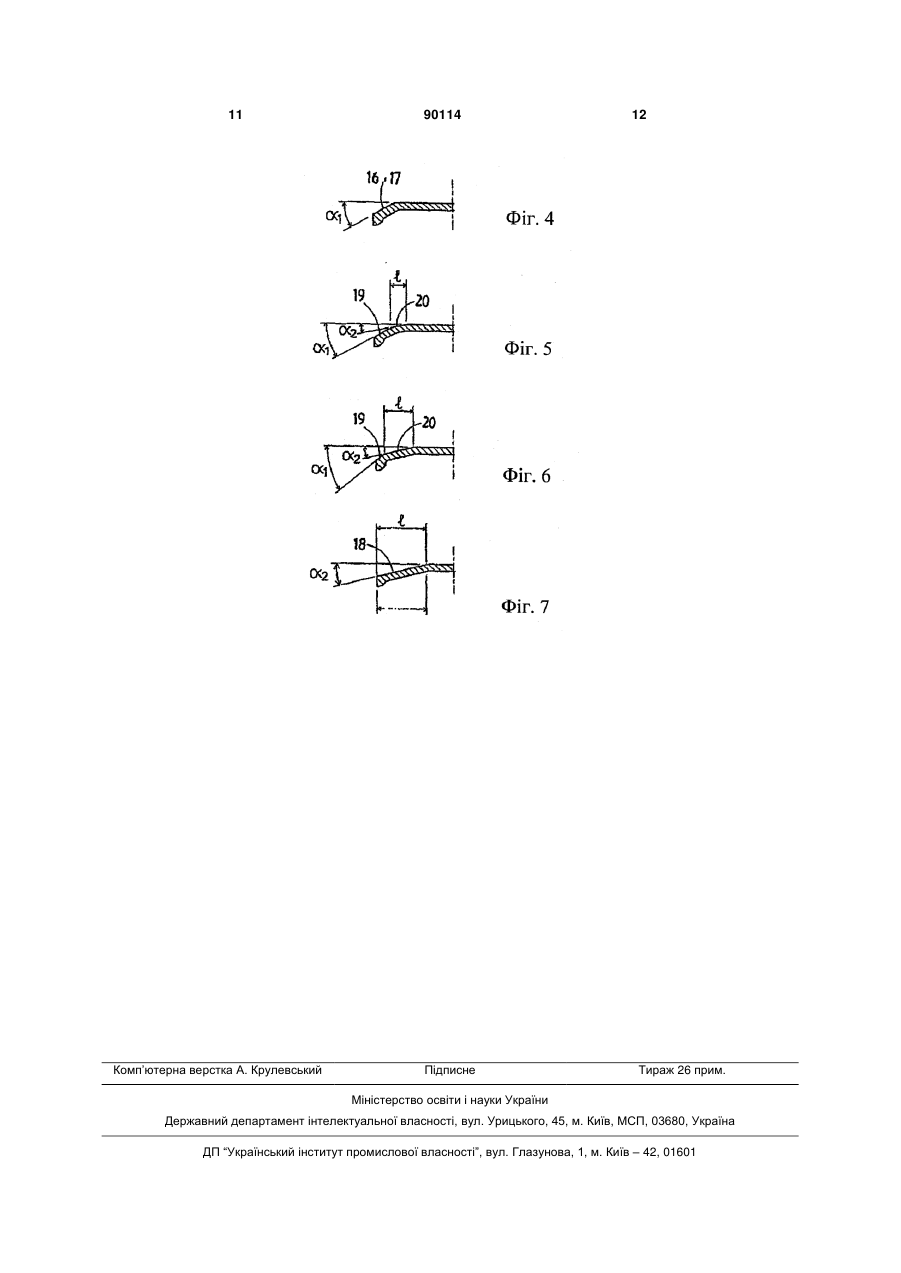

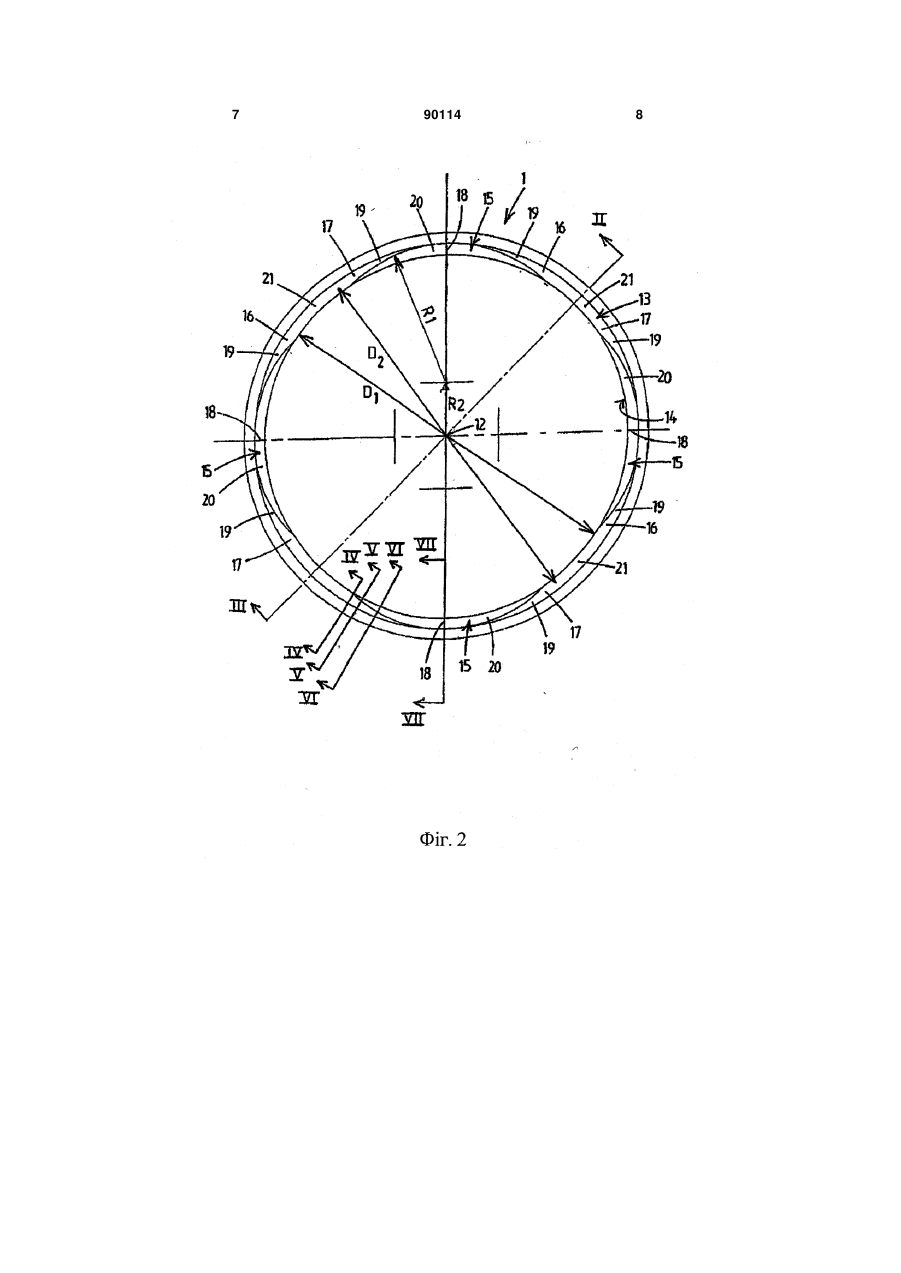

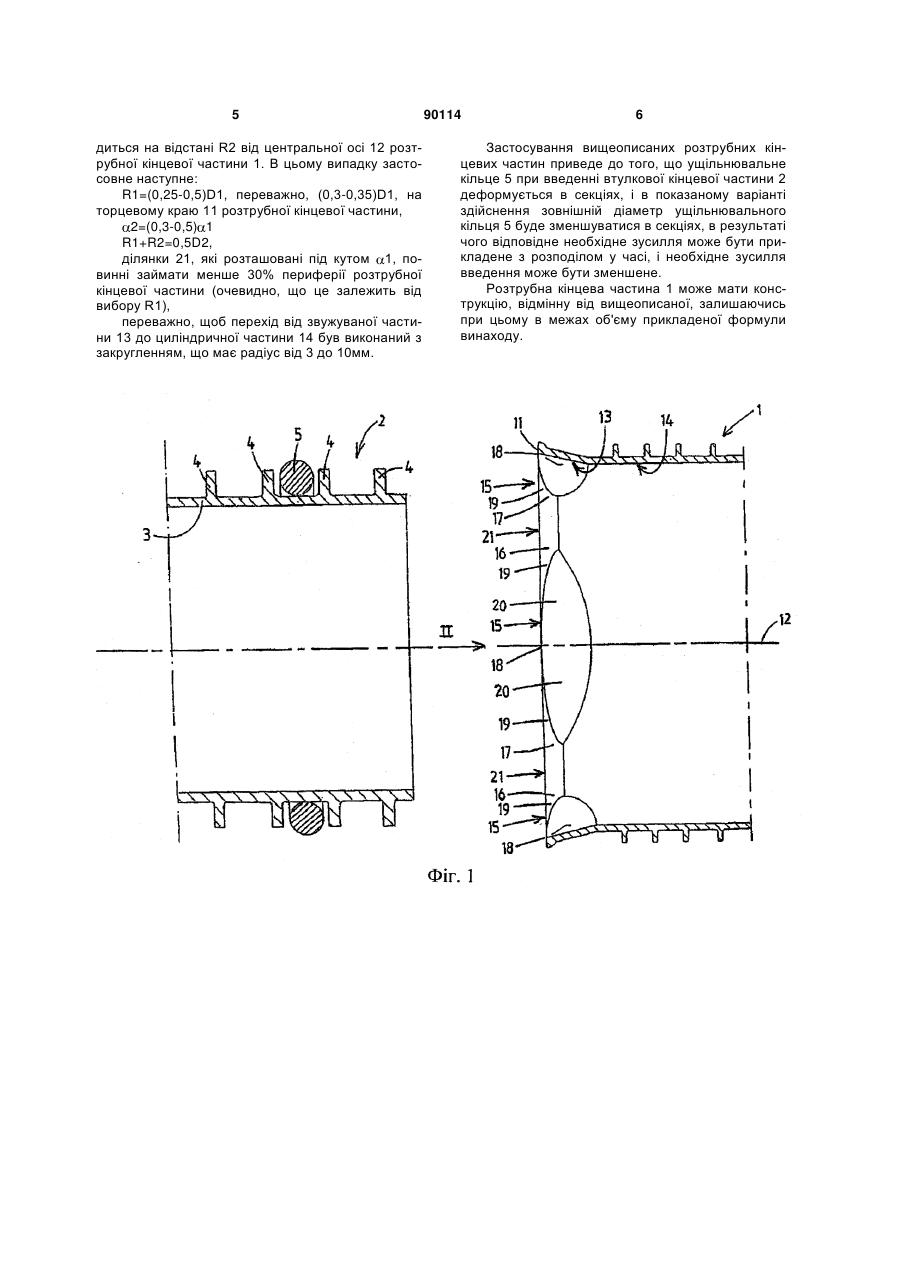

1. Трубна секція, забезпечена розтрубною кінцевою частиною (1), яка виконана з можливістю розміщення в ній втулкової кінцевої частини (2) другої трубної секції, причому зовнішня частина втулкової кінцевої частини (2) забезпечена ущільнювальним кільцем (5), при цьому внутрішня частина розтрубної кінцевої частини (1), якщо дивитися з торцевого краю (11) розтрубної кінцевої частини (1), має звужувану частину (13), яка проходить по периферії внутрішньої частини розтрубної кінцевої частини (1) і звужується в напрямку центральної осі (12) розтрубної кінцевої частини (1) для деформування ущільнювального кільця (5) при введенні втулкової кінцевої частини (2) у розтрубну кінцеву частину (1), причому внутрішня частина розтрубної кінцевої частини (1) має прилеглу циліндричну частину (14), яка проходить всередину далі від торцевого краю (11), ніж звужувана частина (13), і прилегла до звужуваної частини (13), C2 2 (19) 1 3 том відносно центральної осі розтрубної кінцевої частини, а в центрі ділянки, щонайменше частково, під другим кутом відносно центральної осі розтрубної кінцевої частини, який менший першого кута. Трубна секція такого типу відома з патенту США 3,831,954, зокрема, фіг. 8 і 10. Широко відомі трубні секції, в яких звужувана частина проходить паралельно до площини під прямими кутами до центральної осі трубної секції, мають недолік, який полягає в тому, що коли втулкова кінцева частина, яка забезпечена ущільнювальним кільцем, вставляється в розтрубну кінцеву частину, зусилля вставки в багатьох випадках розглядається небажано великим. Велике зусилля вставки є результатом того факту, що, коли вставляється втулкова кінцева частини, ущільнювальне кільце необхідно деформувати по всій периферії одночасно, що звичайно вимагає зменшення зовнішнього діаметра ущільнювального кінця. У патенті США 3,831,954 (фіг. 8-10) пропонується два варіанти розв'язання цієї проблеми. Згідно з першим варіантом (фіг. 9) осьове положення звужуваної частини змінюється по периферії розтрубної кінцевої частини. Звужувана частина є хвилястою в осьовому напрямку. Згідно з другим варіантом (фіг. 10) змінюється кут нахилу, а також і довжина звужуваної частини по периферії розтрубної кінцевої частини. Задача винаходу полягає в забезпеченні вдосконаленої трубної секції згаданої у вступній частині. Ця задача досягається згідно з винаходом за допомогою забезпечення трубної секції як заявлено у незалежному пункті 1. За допомогою особливостей даного винаходу, зусилля вставки, необхідне для вставки втулкової кінцевої частини в розтрубну кінцеву частину, додатково зменшується. Крім того, трубна секція може бути виготовлена з використанням більш простої матриці, ніж у разі трубних секцій з розтрубними кінцевими частинами відповідно до фіг. 810 патенту США 3,831,954. Переважні варіанти здійснення трубної секції згідно з винаходом описані у залежних пунктах формули винаходу. Винахід буде більш детально описаний нижче за допомогою декількох прикладів здійснення, з посиланням на креслення, на яких: На фіг. 1 показаний подовжній вигляд конкретного варіанту здійснення розтрубної кінцевої частини першої трубної секції згідно з винаходом і пов'язаної з ним втулкової кінцевої частини другої трубної секції; На фіг. 2 показаний вигляд з вхідного торця розтрубної кінцевої частини, показаної на фіг. 1, видимої в напрямку стрілки II на фіг. 1; На фіг. 3 показана розтрубна кінцева частина, показана на фіг. 1, в подовжньому розрізі по лінії ІІІ-ІІІ на фіг. 2; На фіг. 4-7 включно показана торцева частина стінки розтрубної кінцевої частини, показаної на фіг. 1, в подовжніх розрізах по лініях IV-IV, V-V, VIVI і VII-VII на фіг. 2. На фіг. 1 показаний подовжній вигляд конкрет 90114 4 ного варіанту здійснення розтрубної кінцевої частини 1 першої трубної секції згідно з винаходом і пов'язаної з нею втулкової кінцевої частини 2, яку необхідно вставити в розтрубну кінцеву частину 1, щоб утворити трубне з'єднання між першою трубною секцією і другою трубною секцією. У показаному варіанті здійснення втулкова кінцева частина 2 являє собою кінцеву частину трубної секції з відносно тонкою стінкою 3, яка зовні забезпечена обводовими виступами 4. Ущільнювальне кільце 5 розташоване між двома виступами 4. Однак втулкова кінцева частина також може мати іншу форму, наприклад, конструкцію, що має товсту стінку, в цьому випадку ущільнювальне кільце буде розташоване в круговій канавці, виконаній на зовнішній стороні стінки. Внутрішня частина розтрубної кінцевої частини 1 має видиму з торцевого краю 11 частину 13, яка звужується в напрямку центральної осі 12 розтрубної кінцевої частини 1 для зменшення зовнішнього діаметру ущільнювального кільця 5 при введенні втулкової кінцевої частини 2 в розтрубну кінцеву частину 1 і прилеглу до неї циліндричну частину 14. Звужувана частина 13 розтрубної кінцевої частини 1 має щонайменше дві ділянки 15, рівномірно розташовані по периферії, в яких кут звужуваної частини 13 змінюється відносно центральної осі 12 розтрубної кінцевої частини 1 в обводовому напрямку. У кожній ділянки 15 по сторонах 16 і 17 ділянки 15 звужувана частина 13, видима в обводовому напрямку, розташована під першим кутом 1 відносно центральної осі 12 розтрубної кінцевої частини 1 (див. фіг. 4), а в центрі 18 ділянки 15, щонайменше частково, під другим кутом 2 відносно центральної осі 12 розтрубної кінцевої частини, яка менша першого кута осі (фіг. 7). У показаному варіанті здійснення звужувана частина розташована під другим кутом 2 відносно центральної осі 12 розтрубної кінцевої частини 1 в центрі 18 кожної ділянки 15. Між сторонами 16 і 17 і центром 18 кожної ділянки 15 звужувана частина в частині 19 з боку торцевого краю 11 розтрубної кінцевої частини 1 розташована під першим кутом 1, а в прилеглій частині 20, розташованій на стороні циліндричної частини 14 розтрубної кінцевої частини, під другим кутом 2 відносно центральної осі 12 (див. фіг. 5 і 6). У цьому випадку осьова довжина  частини 20, яка розташована під другим кутом а2, поступово зростає від сторін 16 і 17 у напрямку до центра 18 ділянки 15. Між ділянками 15 із змінним кутом є ділянки 21, в яких звужувана частина розташована під першим кутом 1 відносно центральної осі 12. Нижченаведене застосовно відносно розмірів ділянок 15 розтрубної кінцевої частини 1 (див. фіг. 2). З внутрішнім діаметром D1 циліндричної частини 14 розтрубної кінцевої частини 1 і внутрішнім діаметром D2 звужуваної частини 13 в області торцевого краю 11, з конфігураціями кутів 1 і 2, описаними вище, частина, яка розташована під кутом 2 в області торцевого краю 11, має радіус R1. Радіус R1 починається від точки, яка знахо 5 диться на відстані R2 від центральної осі 12 розтрубної кінцевої частини 1. В цьому випадку застосовне наступне: R1=(0,25-0,5)D1, переважно, (0,3-0,35)D1, на торцевому краю 11 розтрубної кінцевої частини, 2=(0,3-0,5) 1 R1+R2=0,5D2, ділянки 21, які розташовані під кутом 1, повинні займати менше 30% периферії розтрубної кінцевої частини (очевидно, що це залежить від вибору R1), переважно, щоб перехід від звужуваної частини 13 до циліндричної частини 14 був виконаний з закругленням, що має радіус від 3 до 10мм. 90114 6 Застосування вищеописаних розтрубних кінцевих частин приведе до того, що ущільнювальне кільце 5 при введенні втулкової кінцевої частини 2 деформується в секціях, і в показаному варіанті здійснення зовнішній діаметр ущільнювального кільця 5 буде зменшуватися в секціях, в результаті чого відповідне необхідне зусилля може бути прикладене з розподілом у часі, і необхідне зусилля введення може бути зменшене. Розтрубна кінцева частина 1 може мати конструкцію, відмінну від вищеописаної, залишаючись при цьому в межах об'єму прикладеної формули винаходу. 7 90114 8 9 90114 10 11 Комп’ютерна верстка А. Крулевський 90114 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
