Система раннього виявлення надзвичайних ситуацій та оповіщення

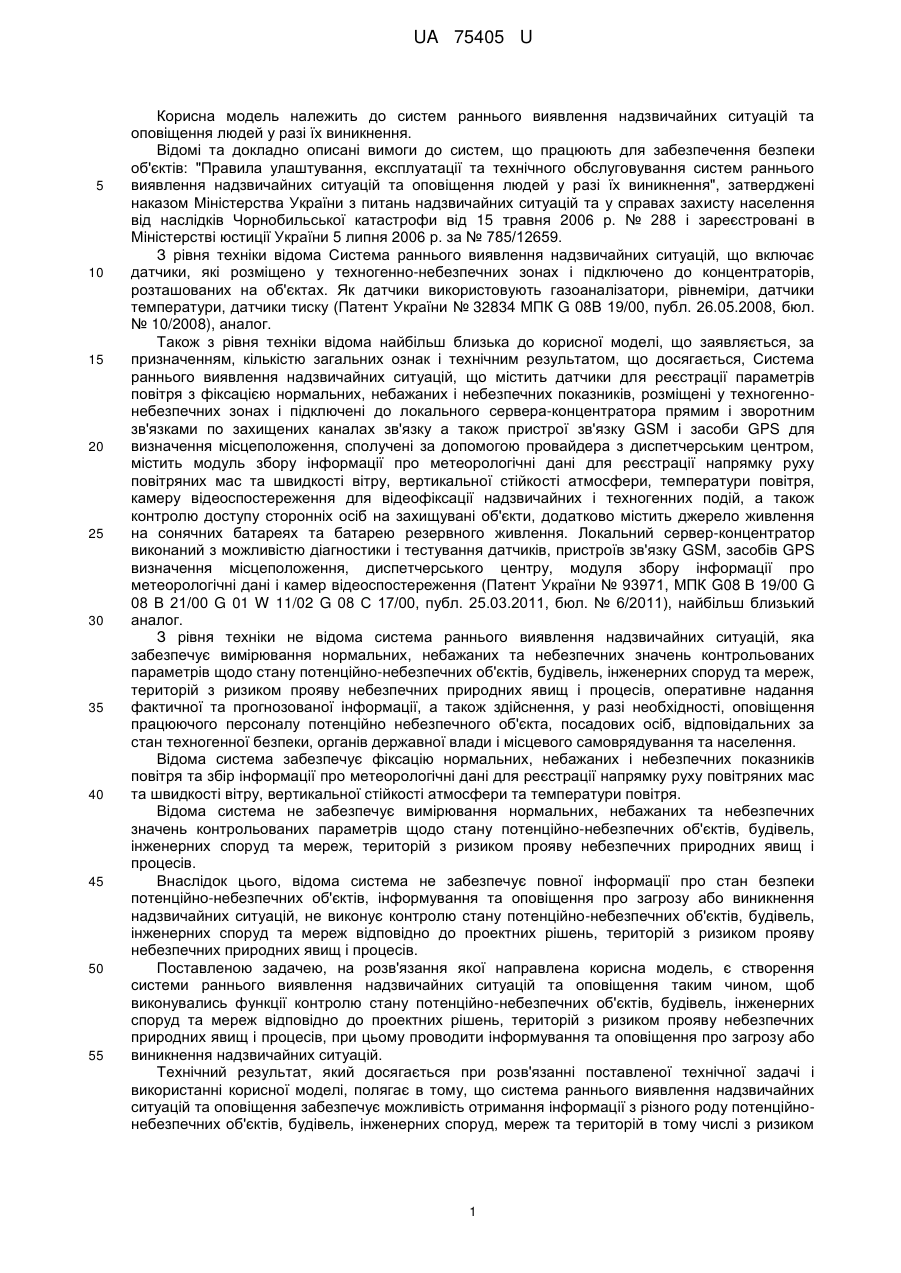

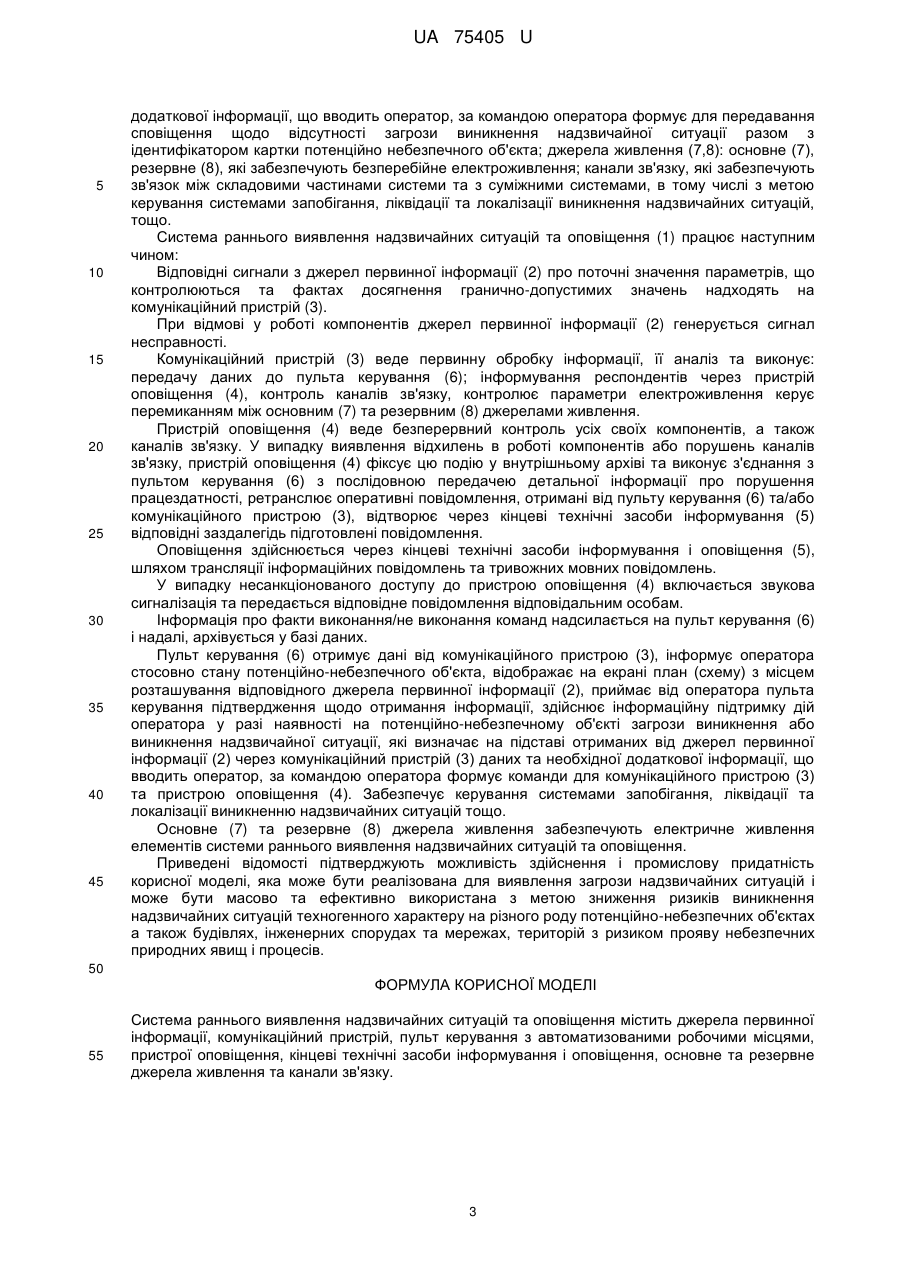

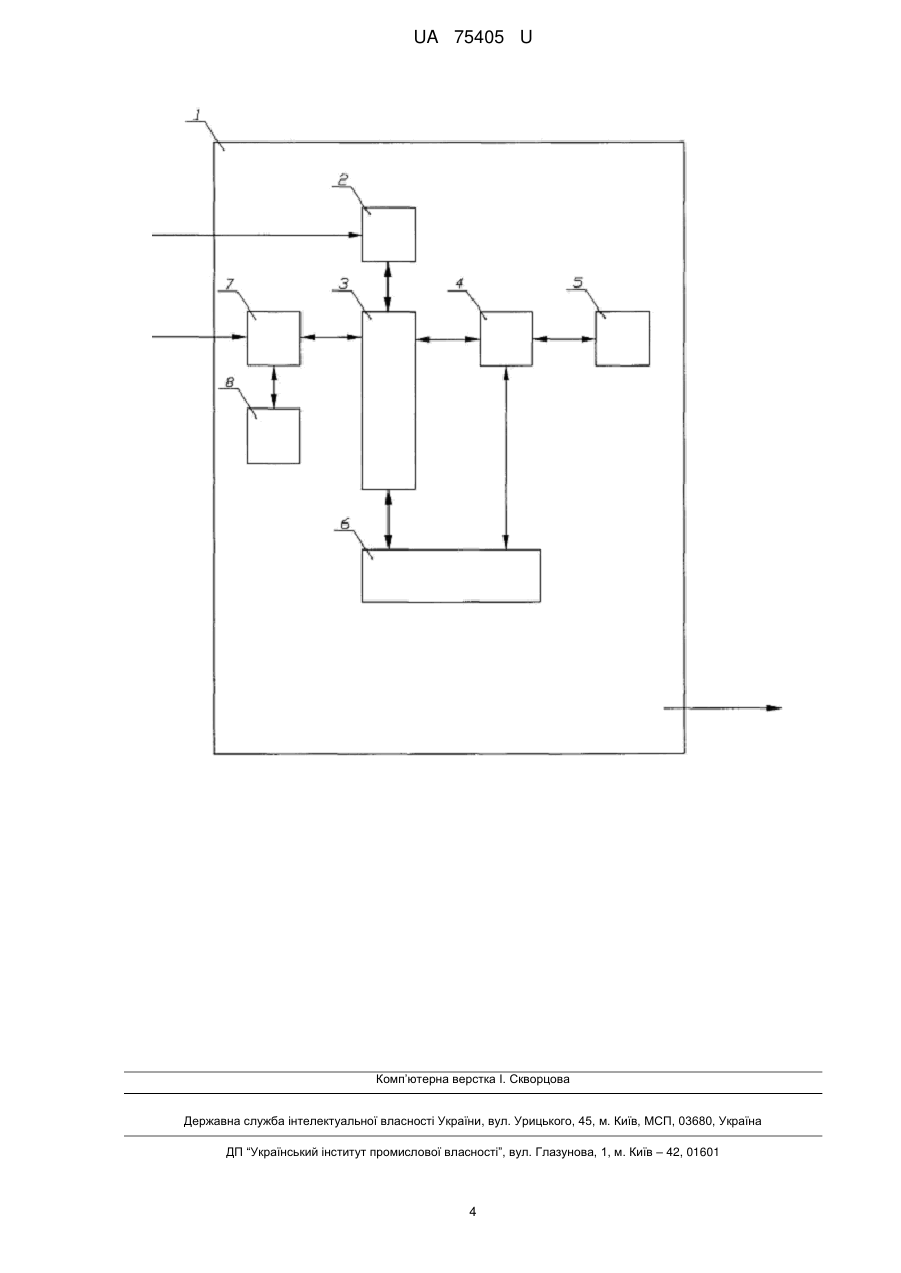

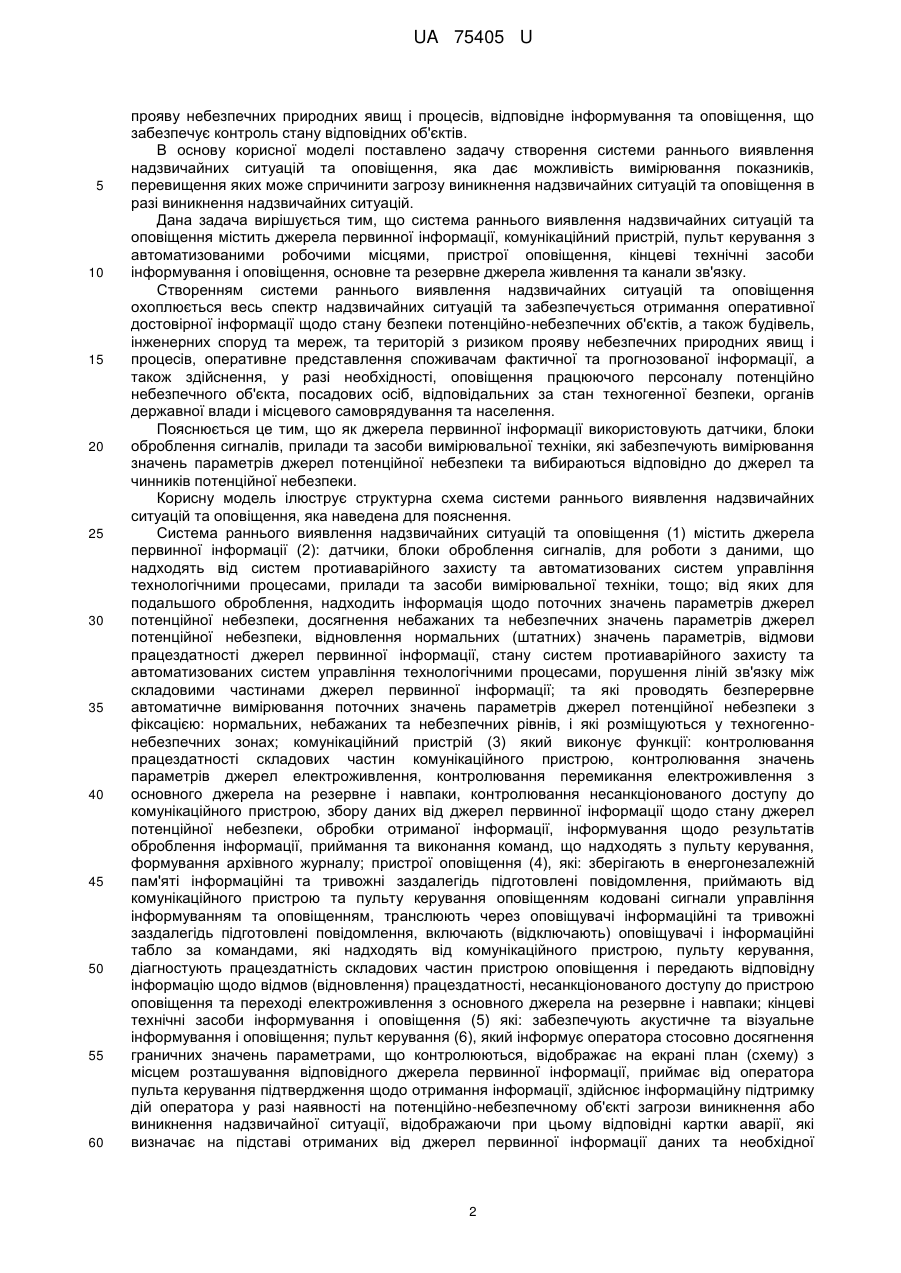

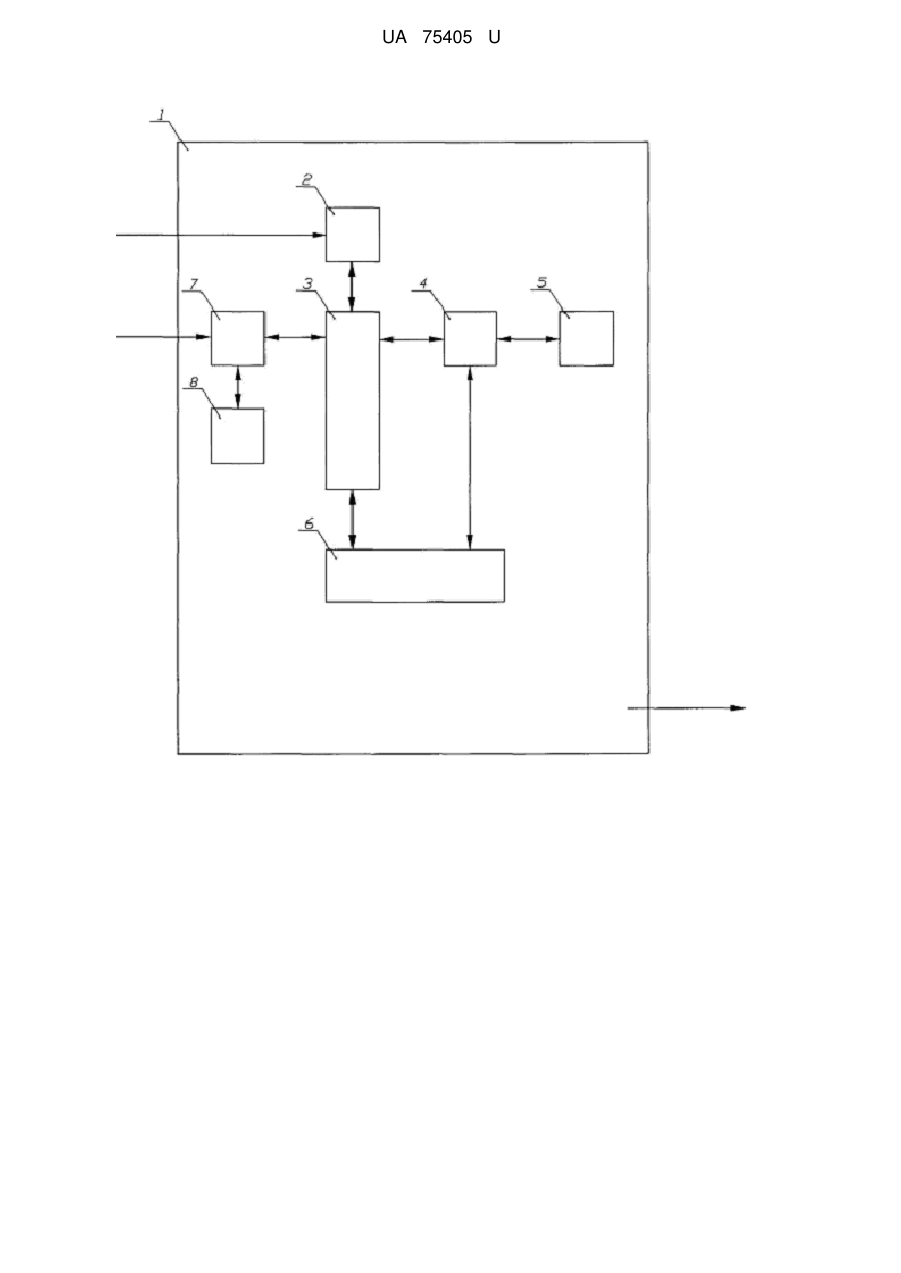

Реферат: UA 75405 U UA 75405 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення. Відомі та докладно описані вимоги до систем, що працюють для забезпечення безпеки об'єктів: "Правила улаштування, експлуатації та технічного обслуговування систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення", затверджені наказом Міністерства України з питань надзвичайних ситуацій та у справах захисту населення від наслідків Чорнобильської катастрофи від 15 травня 2006 р. № 288 і зареєстровані в Міністерстві юстиції України 5 липня 2006 р. за № 785/12659. З рівня техніки відома Система раннього виявлення надзвичайних ситуацій, що включає датчики, які розміщено у техногенно-небезпечних зонах і підключено до концентраторів, розташованих на об'єктах. Як датчики використовують газоаналізатори, рівнеміри, датчики температури, датчики тиску (Патент України № 32834 МПК G 08В 19/00, публ. 26.05.2008, бюл. № 10/2008), аналог. Також з рівня техніки відома найбільш близька до корисної моделі, що заявляється, за призначенням, кількістю загальних ознак і технічним результатом, що досягається, Система раннього виявлення надзвичайних ситуацій, що містить датчики для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників, розміщені у техногеннонебезпечних зонах і підключені до локального сервера-концентратора прямим і зворотним зв'язками по захищених каналах зв'язку а також пристрої зв'язку GSM і засоби GPS для визначення місцеположення, сполучені за допомогою провайдера з диспетчерським центром, містить модуль збору інформації про метеорологічні дані для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури повітря, камеру відеоспостереження для відеофіксації надзвичайних і техногенних подій, а також контролю доступу сторонніх осіб на захищувані об'єкти, додатково містить джерело живлення на сонячних батареях та батарею резервного живлення. Локальний сервер-концентратор виконаний з можливістю діагностики і тестування датчиків, пристроїв зв'язку GSM, засобів GPS визначення місцеположення, диспетчерського центру, модуля збору інформації про метеорологічні дані і камер відеоспостереження (Патент України № 93971, МПК G08 В 19/00 G 08 В 21/00 G 01 W 11/02 G 08 С 17/00, публ. 25.03.2011, бюл. № 6/2011), найбільш близький аналог. З рівня техніки не відома система раннього виявлення надзвичайних ситуацій, яка забезпечує вимірювання нормальних, небажаних та небезпечних значень контрольованих параметрів щодо стану потенційно-небезпечних об'єктів, будівель, інженерних споруд та мереж, територій з ризиком прояву небезпечних природних явищ і процесів, оперативне надання фактичної та прогнозованої інформації, а також здійснення, у разі необхідності, оповіщення працюючого персоналу потенційно небезпечного об'єкта, посадових осіб, відповідальних за стан техногенної безпеки, органів державної влади і місцевого самоврядування та населення. Відома система забезпечує фіксацію нормальних, небажаних і небезпечних показників повітря та збір інформації про метеорологічні дані для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери та температури повітря. Відома система не забезпечує вимірювання нормальних, небажаних та небезпечних значень контрольованих параметрів щодо стану потенційно-небезпечних об'єктів, будівель, інженерних споруд та мереж, територій з ризиком прояву небезпечних природних явищ і процесів. Внаслідок цього, відома система не забезпечує повної інформації про стан безпеки потенційно-небезпечних об'єктів, інформування та оповіщення про загрозу або виникнення надзвичайних ситуацій, не виконує контролю стану потенційно-небезпечних об'єктів, будівель, інженерних споруд та мереж відповідно до проектних рішень, територій з ризиком прояву небезпечних природних явищ і процесів. Поставленою задачею, на розв'язання якої направлена корисна модель, є створення системи раннього виявлення надзвичайних ситуацій та оповіщення таким чином, щоб виконувались функції контролю стану потенційно-небезпечних об'єктів, будівель, інженерних споруд та мереж відповідно до проектних рішень, територій з ризиком прояву небезпечних природних явищ і процесів, при цьому проводити інформування та оповіщення про загрозу або виникнення надзвичайних ситуацій. Технічний результат, який досягається при розв'язанні поставленої технічної задачі і використанні корисної моделі, полягає в тому, що система раннього виявлення надзвичайних ситуацій та оповіщення забезпечує можливість отримання інформації з різного роду потенційнонебезпечних об'єктів, будівель, інженерних споруд, мереж та територій в тому числі з ризиком 1 UA 75405 U 5 10 15 20 25 30 35 40 45 50 55 60 прояву небезпечних природних явищ і процесів, відповідне інформування та оповіщення, що забезпечує контроль стану відповідних об'єктів. В основу корисної моделі поставлено задачу створення системи раннього виявлення надзвичайних ситуацій та оповіщення, яка дає можливість вимірювання показників, перевищення яких може спричинити загрозу виникнення надзвичайних ситуацій та оповіщення в разі виникнення надзвичайних ситуацій. Дана задача вирішується тим, що система раннього виявлення надзвичайних ситуацій та оповіщення містить джерела первинної інформації, комунікаційний пристрій, пульт керування з автоматизованими робочими місцями, пристрої оповіщення, кінцеві технічні засоби інформування і оповіщення, основне та резервне джерела живлення та канали зв'язку. Створенням системи раннього виявлення надзвичайних ситуацій та оповіщення охоплюється весь спектр надзвичайних ситуацій та забезпечується отримання оперативної достовірної інформації щодо стану безпеки потенційно-небезпечних об'єктів, а також будівель, інженерних споруд та мереж, та територій з ризиком прояву небезпечних природних явищ і процесів, оперативне представлення споживачам фактичної та прогнозованої інформації, а також здійснення, у разі необхідності, оповіщення працюючого персоналу потенційно небезпечного об'єкта, посадових осіб, відповідальних за стан техногенної безпеки, органів державної влади і місцевого самоврядування та населення. Пояснюється це тим, що як джерела первинної інформації використовують датчики, блоки оброблення сигналів, прилади та засоби вимірювальної техніки, які забезпечують вимірювання значень параметрів джерел потенційної небезпеки та вибираються відповідно до джерел та чинників потенційної небезпеки. Корисну модель ілюструє структурна схема системи раннього виявлення надзвичайних ситуацій та оповіщення, яка наведена для пояснення. Система раннього виявлення надзвичайних ситуацій та оповіщення (1) містить джерела первинної інформації (2): датчики, блоки оброблення сигналів, для роботи з даними, що надходять від систем протиаварійного захисту та автоматизованих систем управління технологічними процесами, прилади та засоби вимірювальної техніки, тощо; від яких для подальшого оброблення, надходить інформація щодо поточних значень параметрів джерел потенційної небезпеки, досягнення небажаних та небезпечних значень параметрів джерел потенційної небезпеки, відновлення нормальних (штатних) значень параметрів, відмови працездатності джерел первинної інформації, стану систем протиаварійного захисту та автоматизованих систем управління технологічними процесами, порушення ліній зв'язку між складовими частинами джерел первинної інформації; та які проводять безперервне автоматичне вимірювання поточних значень параметрів джерел потенційної небезпеки з фіксацією: нормальних, небажаних та небезпечних рівнів, і які розміщуються у техногеннонебезпечних зонах; комунікаційний пристрій (3) який виконує функції: контролювання працездатності складових частин комунікаційного пристрою, контролювання значень параметрів джерел електроживлення, контролювання перемикання електроживлення з основного джерела на резервне і навпаки, контролювання несанкціонованого доступу до комунікаційного пристрою, збору даних від джерел первинної інформації щодо стану джерел потенційної небезпеки, обробки отриманої інформації, інформування щодо результатів оброблення інформації, приймання та виконання команд, що надходять з пульту керування, формування архівного журналу; пристрої оповіщення (4), які: зберігають в енергонезалежній пам'яті інформаційні та тривожні заздалегідь підготовлені повідомлення, приймають від комунікаційного пристрою та пульту керування оповіщенням кодовані сигнали управління інформуванням та оповіщенням, транслюють через оповіщувачі інформаційні та тривожні заздалегідь підготовлені повідомлення, включають (відключають) оповіщувачі і інформаційні табло за командами, які надходять від комунікаційного пристрою, пульту керування, діагностують працездатність складових частин пристрою оповіщення і передають відповідну інформацію щодо відмов (відновлення) працездатності, несанкціонованого доступу до пристрою оповіщення та переході електроживлення з основного джерела на резервне і навпаки; кінцеві технічні засоби інформування і оповіщення (5) які: забезпечують акустичне та візуальне інформування і оповіщення; пульт керування (6), який інформує оператора стосовно досягнення граничних значень параметрами, що контролюються, відображає на екрані план (схему) з місцем розташування відповідного джерела первинної інформації, приймає від оператора пульта керування підтвердження щодо отримання інформації, здійснює інформаційну підтримку дій оператора у разі наявності на потенційно-небезпечному об'єкті загрози виникнення або виникнення надзвичайної ситуації, відображаючи при цьому відповідні картки аварії, які визначає на підставі отриманих від джерел первинної інформації даних та необхідної 2 UA 75405 U 5 10 15 20 25 30 35 40 45 додаткової інформації, що вводить оператор, за командою оператора формує для передавання сповіщення щодо відсутності загрози виникнення надзвичайної ситуації разом з ідентифікатором картки потенційно небезпечного об'єкта; джерела живлення (7,8): основне (7), резервне (8), які забезпечують безперебійне електроживлення; канали зв'язку, які забезпечують зв'язок між складовими частинами системи та з суміжними системами, в тому числі з метою керування системами запобігання, ліквідації та локалізації виникнення надзвичайних ситуацій, тощо. Система раннього виявлення надзвичайних ситуацій та оповіщення (1) працює наступним чином: Відповідні сигнали з джерел первинної інформації (2) про поточні значення параметрів, що контролюються та фактах досягнення гранично-допустимих значень надходять на комунікаційний пристрій (3). При відмові у роботі компонентів джерел первинної інформації (2) генерується сигнал несправності. Комунікаційний пристрій (3) веде первинну обробку інформації, її аналіз та виконує: передачу даних до пульта керування (6); інформування респондентів через пристрій оповіщення (4), контроль каналів зв'язку, контролює параметри електроживлення керує перемиканням між основним (7) та резервним (8) джерелами живлення. Пристрій оповіщення (4) веде безперервний контроль усіх своїх компонентів, а також каналів зв'язку. У випадку виявлення відхилень в роботі компонентів або порушень каналів зв'язку, пристрій оповіщення (4) фіксує цю подію у внутрішньому архіві та виконує з'єднання з пультом керування (6) з послідовною передачею детальної інформації про порушення працездатності, ретранслює оперативні повідомлення, отримані від пульту керування (6) та/або комунікаційного пристрою (3), відтворює через кінцеві технічні засоби інформування (5) відповідні заздалегідь підготовлені повідомлення. Оповіщення здійснюється через кінцеві технічні засоби інформування і оповіщення (5), шляхом трансляції інформаційних повідомлень та тривожних мовних повідомлень. У випадку несанкціонованого доступу до пристрою оповіщення (4) включається звукова сигналізація та передається відповідне повідомлення відповідальним особам. Інформація про факти виконання/не виконання команд надсилається на пульт керування (6) і надалі, архівується у базі даних. Пульт керування (6) отримує дані від комунікаційного пристрою (3), інформує оператора стосовно стану потенційно-небезпечного об'єкта, відображає на екрані план (схему) з місцем розташування відповідного джерела первинної інформації (2), приймає від оператора пульта керування підтвердження щодо отримання інформації, здійснює інформаційну підтримку дій оператора у разі наявності на потенційно-небезпечному об'єкті загрози виникнення або виникнення надзвичайної ситуації, які визначає на підставі отриманих від джерел первинної інформації (2) через комунікаційний пристрій (3) даних та необхідної додаткової інформації, що вводить оператор, за командою оператора формує команди для комунікаційного пристрою (3) та пристрою оповіщення (4). Забезпечує керування системами запобігання, ліквідації та локалізації виникненню надзвичайних ситуацій тощо. Основне (7) та резервне (8) джерела живлення забезпечують електричне живлення елементів системи раннього виявлення надзвичайних ситуацій та оповіщення. Приведені відомості підтверджують можливість здійснення і промислову придатність корисної моделі, яка може бути реалізована для виявлення загрози надзвичайних ситуацій і може бути масово та ефективно використана з метою зниження ризиків виникнення надзвичайних ситуацій техногенного характеру на різного роду потенційно-небезпечних об'єктах а також будівлях, інженерних спорудах та мережах, територій з ризиком прояву небезпечних природних явищ і процесів. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Система раннього виявлення надзвичайних ситуацій та оповіщення містить джерела первинної інформації, комунікаційний пристрій, пульт керування з автоматизованими робочими місцями, пристрої оповіщення, кінцеві технічні засоби інформування і оповіщення, основне та резервне джерела живлення та канали зв'язку. 3 UA 75405 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
