Ролетна тонуюча система

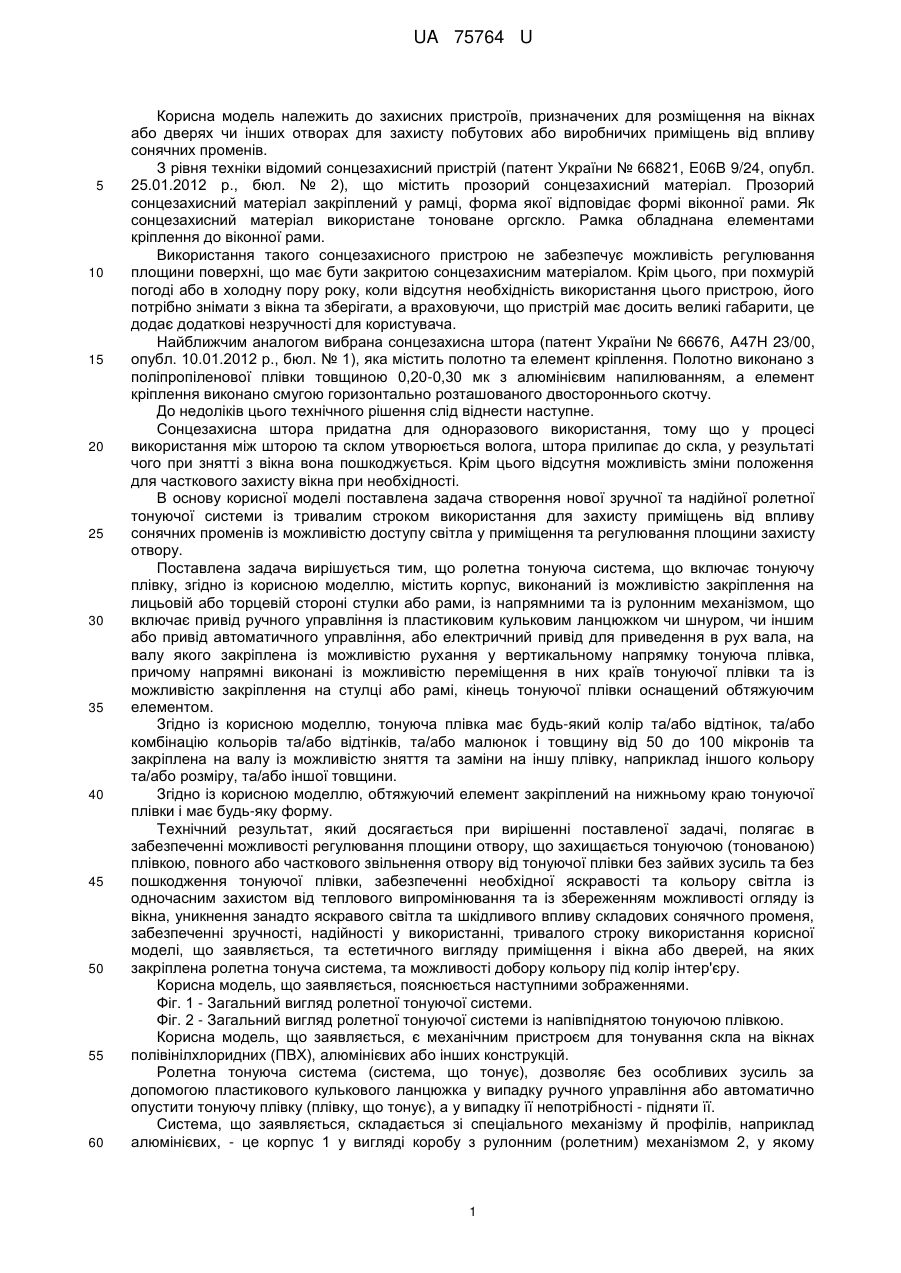

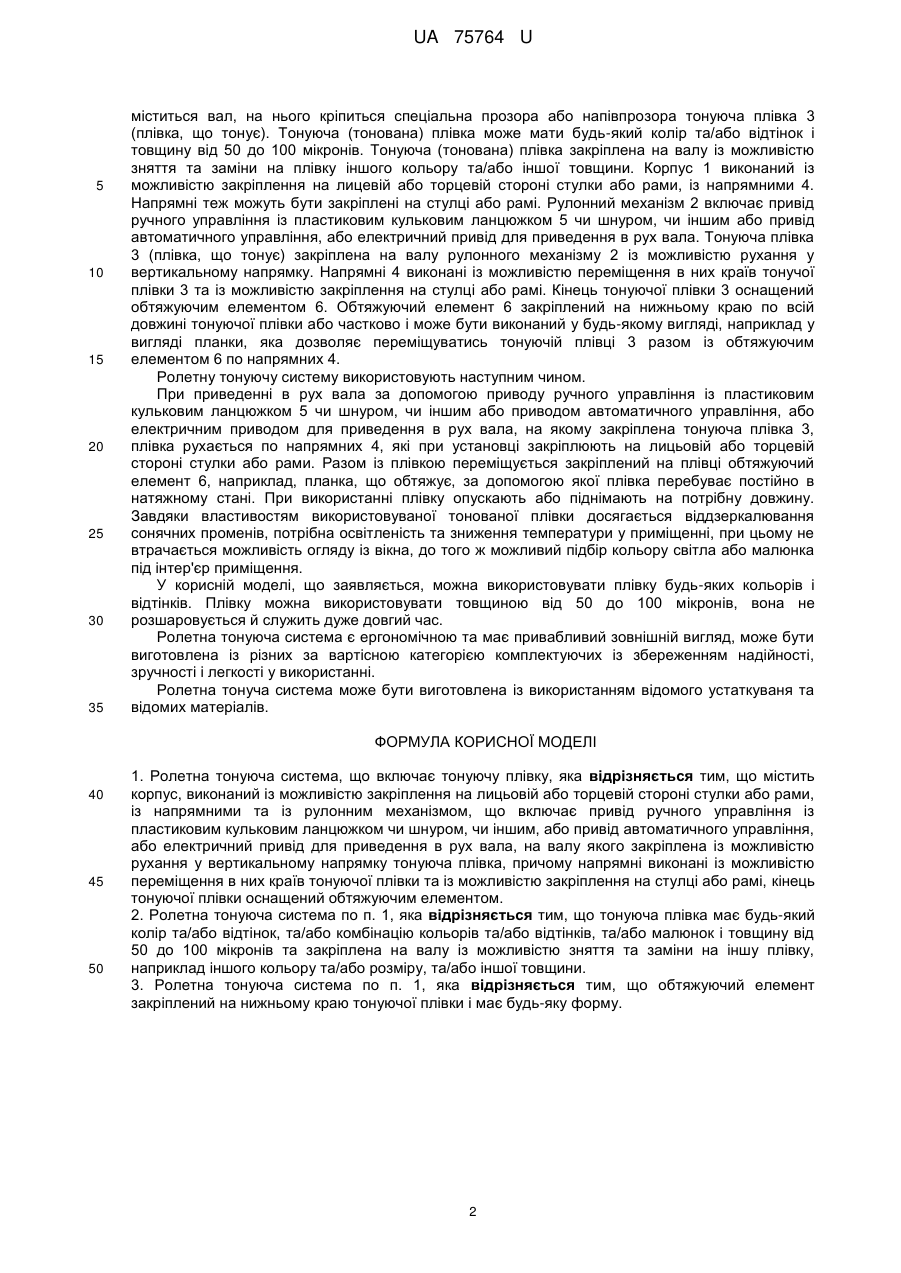

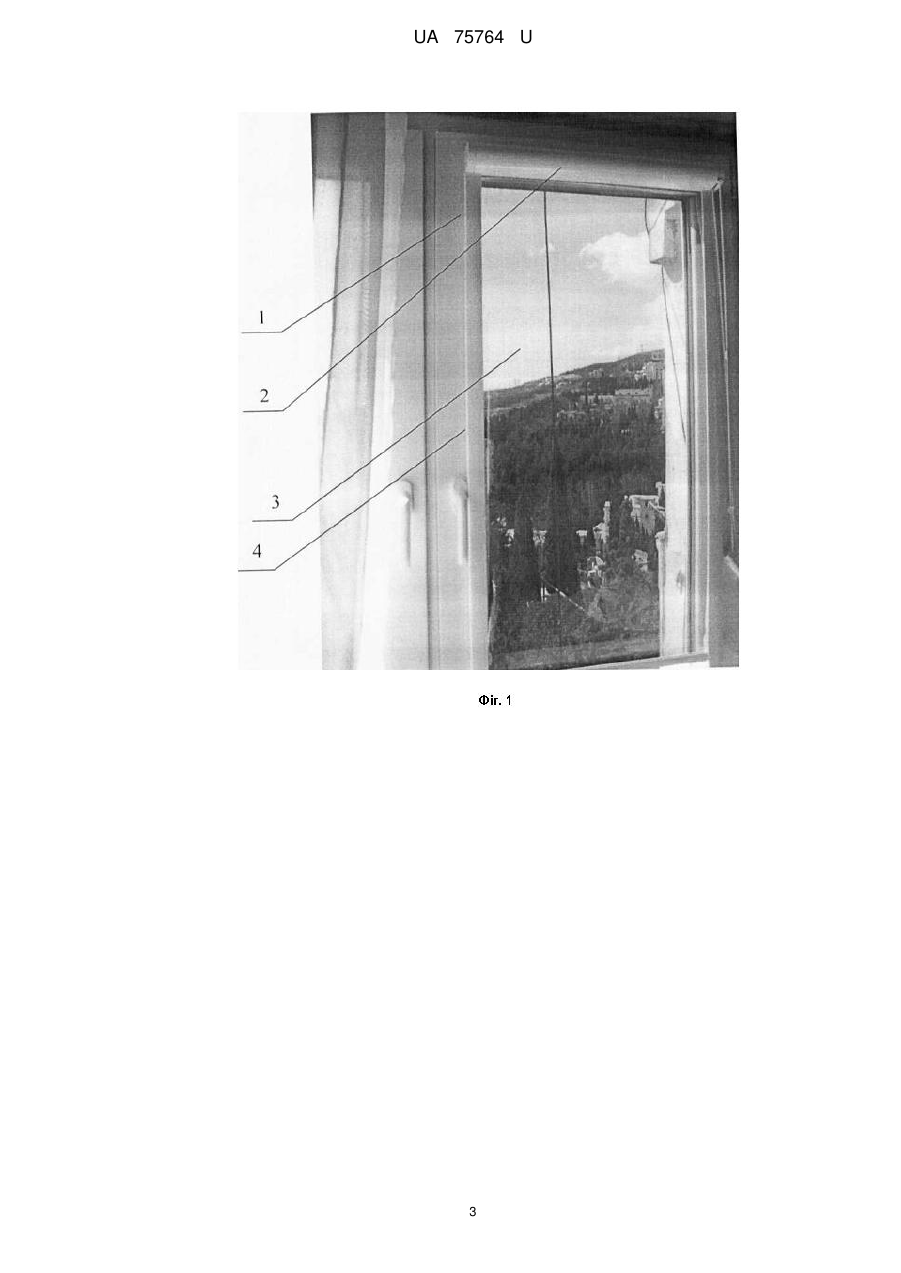

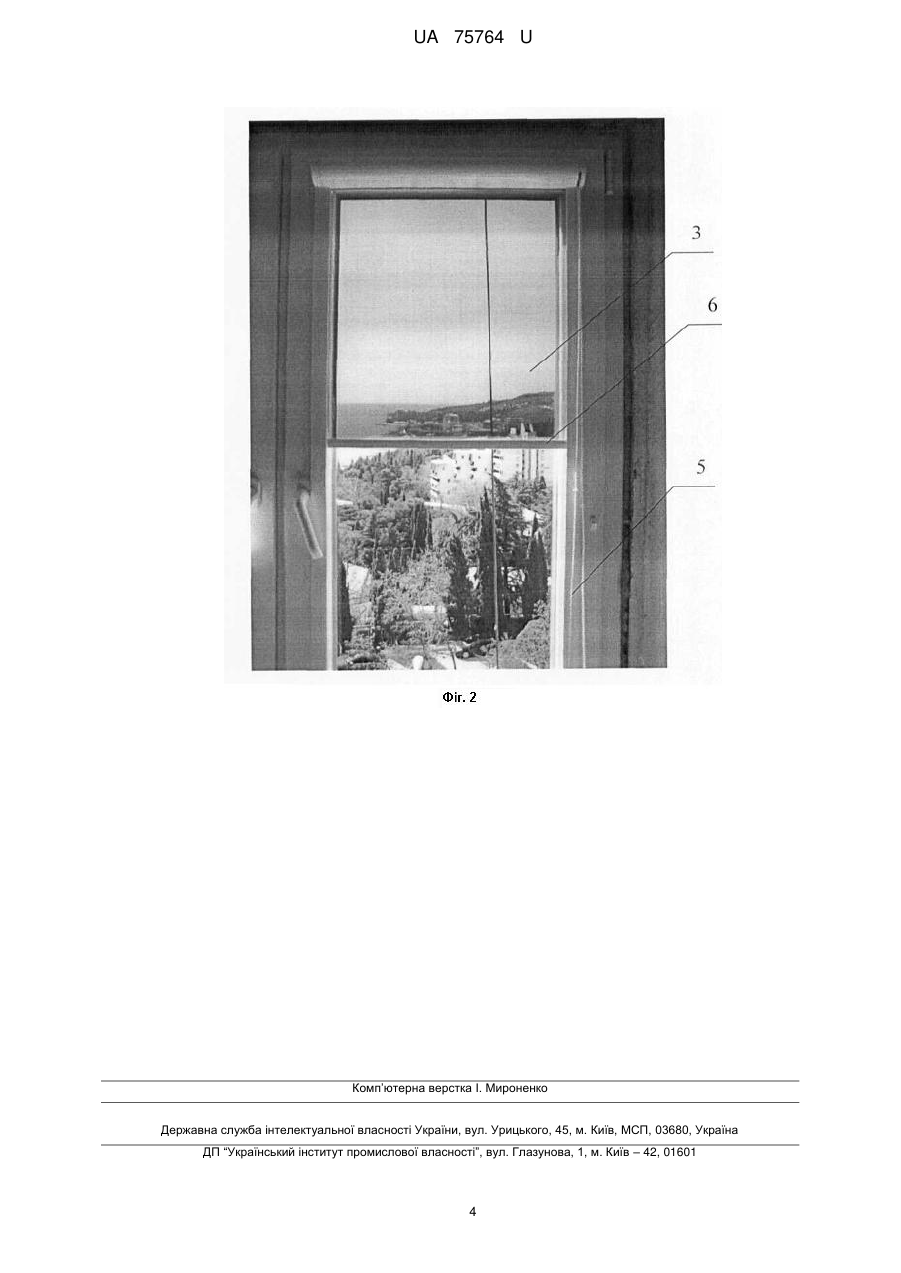

Реферат: Ролетна тонуюча система включає тонуючу плівку, яка містить корпус, виконаний із можливістю закріплення на лицьовій або торцевій стороні стулки або рами, із напрямними та із рулонним механізмом, що включає привід ручного управління із пластиковим кульковим ланцюжком чи шнуром, чи іншим або привід автоматичного управління або електричний привід для приведення в рух вала, на валу якого закріплена із можливістю рухання у вертикальному напрямку тонуюча плівка. Напрямні виконані із можливістю переміщення в них країв тонуючої плівки та із можливістю закріплення на стулці або рамі. Кінець тонуючої плівки оснащений обтяжуючим елементом. UA 75764 U (54) РОЛЕТНА ТОНУЮЧА СИСТЕМА UA 75764 U UA 75764 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисних пристроїв, призначених для розміщення на вікнах або дверях чи інших отворах для захисту побутових або виробничих приміщень від впливу сонячних променів. З рівня техніки відомий сонцезахисний пристрій (патент України № 66821, E06B 9/24, опубл. 25.01.2012 р., бюл. № 2), що містить прозорий сонцезахисний матеріал. Прозорий сонцезахисний матеріал закріплений у рамці, форма якої відповідає формі віконної рами. Як сонцезахисний матеріал використане тоноване оргскло. Рамка обладнана елементами кріплення до віконної рами. Використання такого сонцезахисного пристрою не забезпечує можливість регулювання площини поверхні, що має бути закритою сонцезахисним матеріалом. Крім цього, при похмурій погоді або в холодну пору року, коли відсутня необхідність використання цього пристрою, його потрібно знімати з вікна та зберігати, а враховуючи, що пристрій має досить великі габарити, це додає додаткові незручності для користувача. Найближчим аналогом вибрана сонцезахисна штора (патент України № 66676, A47H 23/00, опубл. 10.01.2012 р., бюл. № 1), яка містить полотно та елемент кріплення. Полотно виконано з поліпропіленової плівки товщиною 0,20-0,30 мк з алюмінієвим напилюванням, а елемент кріплення виконано смугою горизонтально розташованого двостороннього скотчу. До недоліків цього технічного рішення слід віднести наступне. Сонцезахисна штора придатна для одноразового використання, тому що у процесі використання між шторою та склом утворюється волога, штора прилипає до скла, у результаті чого при знятті з вікна вона пошкоджується. Крім цього відсутня можливість зміни положення для часткового захисту вікна при необхідності. В основу корисної моделі поставлена задача створення нової зручної та надійної ролетної тонуючої системи із тривалим строком використання для захисту приміщень від впливу сонячних променів із можливістю доступу світла у приміщення та регулювання площини захисту отвору. Поставлена задача вирішується тим, що ролетна тонуюча система, що включає тонуючу плівку, згідно із корисною моделлю, містить корпус, виконаний із можливістю закріплення на лицьовій або торцевій стороні стулки або рами, із напрямними та із рулонним механізмом, що включає привід ручного управління із пластиковим кульковим ланцюжком чи шнуром, чи іншим або привід автоматичного управління, або електричний привід для приведення в рух вала, на валу якого закріплена із можливістю рухання у вертикальному напрямку тонуюча плівка, причому напрямні виконані із можливістю переміщення в них країв тонуючої плівки та із можливістю закріплення на стулці або рамі, кінець тонуючої плівки оснащений обтяжуючим елементом. Згідно із корисною моделлю, тонуюча плівка має будь-який колір та/або відтінок, та/або комбінацію кольорів та/або відтінків, та/або малюнок і товщину від 50 до 100 мікронів та закріплена на валу із можливістю зняття та заміни на іншу плівку, наприклад іншого кольору та/або розміру, та/або іншої товщини. Згідно із корисною моделлю, обтяжуючий елемент закріплений на нижньому краю тонуючої плівки і має будь-яку форму. Технічний результат, який досягається при вирішенні поставленої задачі, полягає в забезпеченні можливості регулювання площини отвору, що захищається тонуючою (тонованою) плівкою, повного або часткового звільнення отвору від тонуючої плівки без зайвих зусиль та без пошкодження тонуючої плівки, забезпеченні необхідної яскравості та кольору світла із одночасним захистом від теплового випромінювання та із збереженням можливості огляду із вікна, уникнення занадто яскравого світла та шкідливого впливу складових сонячного променя, забезпеченні зручності, надійності у використанні, тривалого строку використання корисної моделі, що заявляється, та естетичного вигляду приміщення і вікна або дверей, на яких закріплена ролетна тонуча система, та можливості добору кольору під колір інтер'єру. Корисна модель, що заявляється, пояснюється наступними зображеннями. Фіг. 1 - Загальний вигляд ролетної тонуючої системи. Фіг. 2 - Загальний вигляд ролетної тонуючої системи із напівпіднятою тонуючою плівкою. Корисна модель, що заявляється, є механічним пристроєм для тонування скла на вікнах полівінілхлоридних (ПВХ), алюмінієвих або інших конструкцій. Ролетна тонуюча система (система, що тонує), дозволяє без особливих зусиль за допомогою пластикового кулькового ланцюжка у випадку ручного управління або автоматично опустити тонуючу плівку (плівку, що тонує), а у випадку її непотрібності - підняти її. Система, що заявляється, складається зі спеціального механізму й профілів, наприклад алюмінієвих, - це корпус 1 у вигляді коробу з рулонним (ролетним) механізмом 2, у якому 1 UA 75764 U 5 10 15 20 25 30 35 міститься вал, на нього кріпиться спеціальна прозора або напівпрозора тонуюча плівка 3 (плівка, що тонує). Тонуюча (тонована) плівка може мати будь-який колір та/або відтінок і товщину від 50 до 100 мікронів. Тонуюча (тонована) плівка закріплена на валу із можливістю зняття та заміни на плівку іншого кольору та/або іншої товщини. Корпус 1 виконаний із можливістю закріплення на лицевій або торцевій стороні стулки або рами, із напрямними 4. Напрямні теж можуть бути закріплені на стулці або рамі. Рулонний механізм 2 включає привід ручного управління із пластиковим кульковим ланцюжком 5 чи шнуром, чи іншим або привід автоматичного управління, або електричний привід для приведення в рух вала. Тонуюча плівка 3 (плівка, що тонує) закріплена на валу рулонного механізму 2 із можливістю рухання у вертикальному напрямку. Напрямні 4 виконані із можливістю переміщення в них країв тонучої плівки 3 та із можливістю закріплення на стулці або рамі. Кінець тонуючої плівки 3 оснащений обтяжуючим елементом 6. Обтяжуючий елемент 6 закріплений на нижньому краю по всій довжині тонуючої плівки або частково і може бути виконаний у будь-якому вигляді, наприклад у вигляді планки, яка дозволяє переміщуватись тонуючій плівці 3 разом із обтяжуючим елементом 6 по напрямних 4. Ролетну тонуючу систему використовують наступним чином. При приведенні в рух вала за допомогою приводу ручного управління із пластиковим кульковим ланцюжком 5 чи шнуром, чи іншим або приводом автоматичного управління, або електричним приводом для приведення в рух вала, на якому закріплена тонуюча плівка 3, плівка рухається по напрямних 4, які при установці закріплюють на лицьовій або торцевій стороні стулки або рами. Разом із плівкою переміщується закріплений на плівці обтяжуючий елемент 6, наприклад, планка, що обтяжує, за допомогою якої плівка перебуває постійно в натяжному стані. При використанні плівку опускають або піднімають на потрібну довжину. Завдяки властивостям використовуваної тонованої плівки досягається віддзеркалювання сонячних променів, потрібна освітленість та зниження температури у приміщенні, при цьому не втрачається можливість огляду із вікна, до того ж можливий підбір кольору світла або малюнка під інтер'єр приміщення. У корисній моделі, що заявляється, можна використовувати плівку будь-яких кольорів і відтінків. Плівку можна використовувати товщиною від 50 до 100 мікронів, вона не розшаровується й служить дуже довгий час. Ролетна тонуюча система є ергономічною та має привабливий зовнішній вигляд, може бути виготовлена із різних за вартісною категорією комплектуючих із збереженням надійності, зручності і легкості у використанні. Ролетна тонуча система може бути виготовлена із використанням відомого устаткуваня та відомих матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Ролетна тонуюча система, що включає тонуючу плівку, яка відрізняється тим, що містить корпус, виконаний із можливістю закріплення на лицьовій або торцевій стороні стулки або рами, із напрямними та із рулонним механізмом, що включає привід ручного управління із пластиковим кульковим ланцюжком чи шнуром, чи іншим, або привід автоматичного управління, або електричний привід для приведення в рух вала, на валу якого закріплена із можливістю рухання у вертикальному напрямку тонуюча плівка, причому напрямні виконані із можливістю переміщення в них країв тонуючої плівки та із можливістю закріплення на стулці або рамі, кінець тонуючої плівки оснащений обтяжуючим елементом. 2. Ролетна тонуюча система по п. 1, яка відрізняється тим, що тонуюча плівка має будь-який колір та/або відтінок, та/або комбінацію кольорів та/або відтінків, та/або малюнок і товщину від 50 до 100 мікронів та закріплена на валу із можливістю зняття та заміни на іншу плівку, наприклад іншого кольору та/або розміру, та/або іншої товщини. 3. Ролетна тонуюча система по п. 1, яка відрізняється тим, що обтяжуючий елемент закріплений на нижньому краю тонуючої плівки і має будь-яку форму. 2 UA 75764 U 3 UA 75764 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
