Система керування безпілотним літальним апаратом
Номер патенту: 55410
Опубліковано: 10.12.2010
Автори: Таранова Світлана Ігорівна, Кулік Анатолій Степанович, Нгуен Ван Тхінь, Фірсов Сергій Миколайович
Формула / Реферат
Система керування безпілотним літальним апаратом, яка містить пристрій управління, електричний привід, вхід якого з'єднаний з виходом пристрою управління, датчик кутової швидкості, з'єднаний з першим входом пристрою управління, датчик кута, з'єднаний з другим входом пристрою управління, магнітний курс, висотомір, GPS, виходи яких підключені до третього, четвертого, пятого входів пристрою управління відповідно, яка відрізняється тим, що в неї введено блок акселерометрів, вихід якого підключений до шостого входу пристрою управління.
Текст

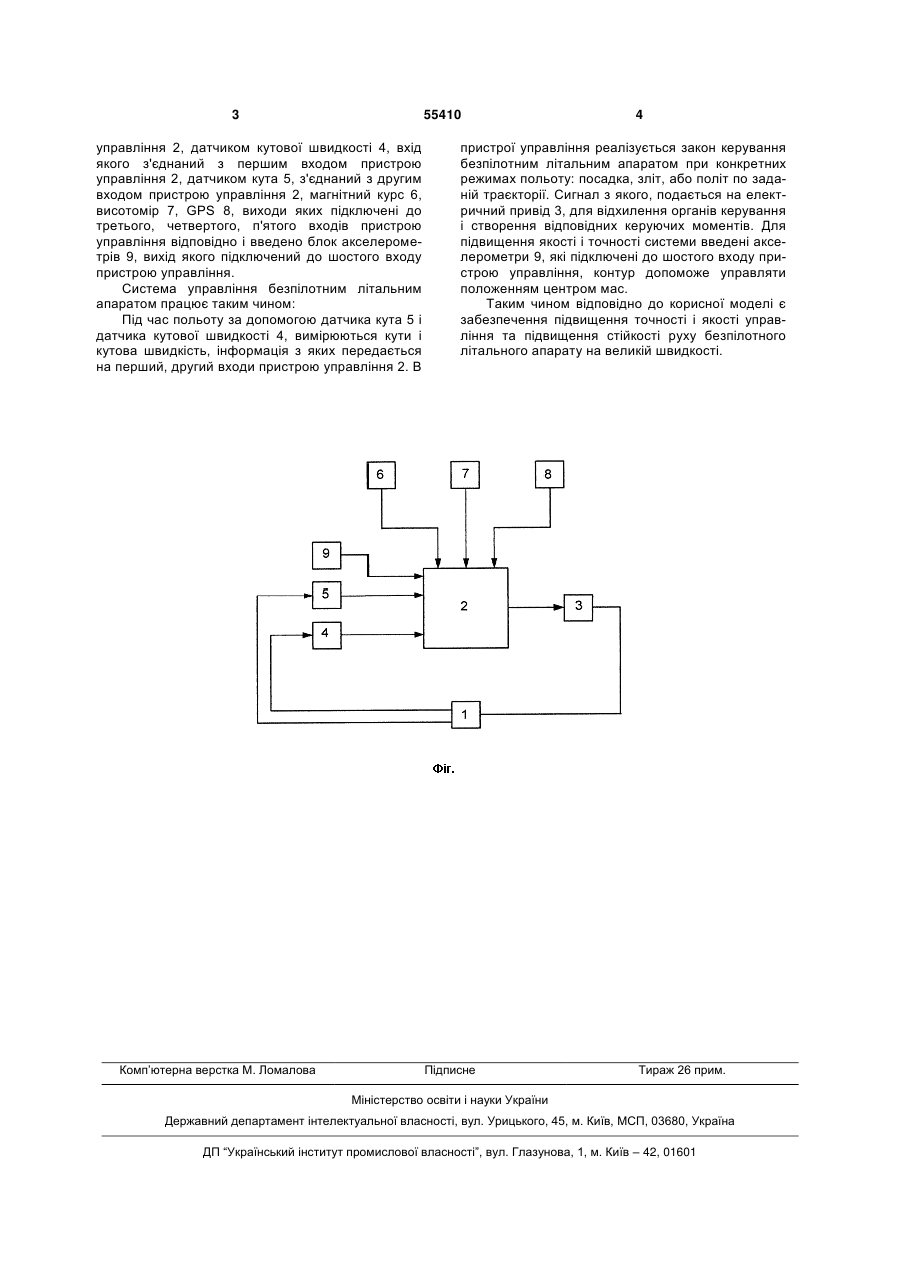

Система керування безпілотним літальним апаратом, яка містить пристрій управління, елект 3 55410 управління 2, датчиком кутової швидкості 4, вхід якого з'єднаний з першим входом пристрою управління 2, датчиком кута 5, з'єднаний з другим входом пристрою управління 2, магнітний курс 6, висотомір 7, GPS 8, виходи яких підключені до третього, четвертого, п'ятого входів пристрою управління відповідно і введено блок акселерометрів 9, вихід якого підключений до шостого входу пристрою управління. Система управління безпілотним літальним апаратом працює таким чином: Під час польоту за допомогою датчика кута 5 і датчика кутової швидкості 4, вимірюються кути і кутова швидкість, інформація з яких передається на перший, другий входи пристрою управління 2. В Комп’ютерна верстка М. Ломалова 4 пристрої управління реалізується закон керування безпілотним літальним апаратом при конкретних режимах польоту: посадка, зліт, або політ по заданій траєкторії. Сигнал з якого, подається на електричний привід 3, для відхилення органів керування і створення відповідних керуючих моментів. Для підвищення якості і точності системи введені акселерометри 9, які підключені до шостого входу пристрою управління, контур допоможе управляти положенням центром мас. Таким чином відповідно до корисної моделі є забезпечення підвищення точності і якості управління та підвищення стійкості руху безпілотного літального апарату на великій швидкості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControl system of pilotless vehicle
Автори англійськоюKulik Anatolii Stepanovych, Firsov Serhii Mykolaiovych, Taranova Svitlana Ihorivna, Nhuen Van Thin
Назва патенту російськоюСистема управления беспилотным летательным аппаратом
Автори російськоюКулик Анатолий Степанович, Фирсов Сергей Николаевич, Таранова Светлана Игоревна, Нгуен Ван Тхинь
МПК / Мітки
МПК: B64C 21/00
Мітки: система, керування, апаратом, літальним, безпілотним
