Пристрій для дистанційного управління забійними машинами та механізмами

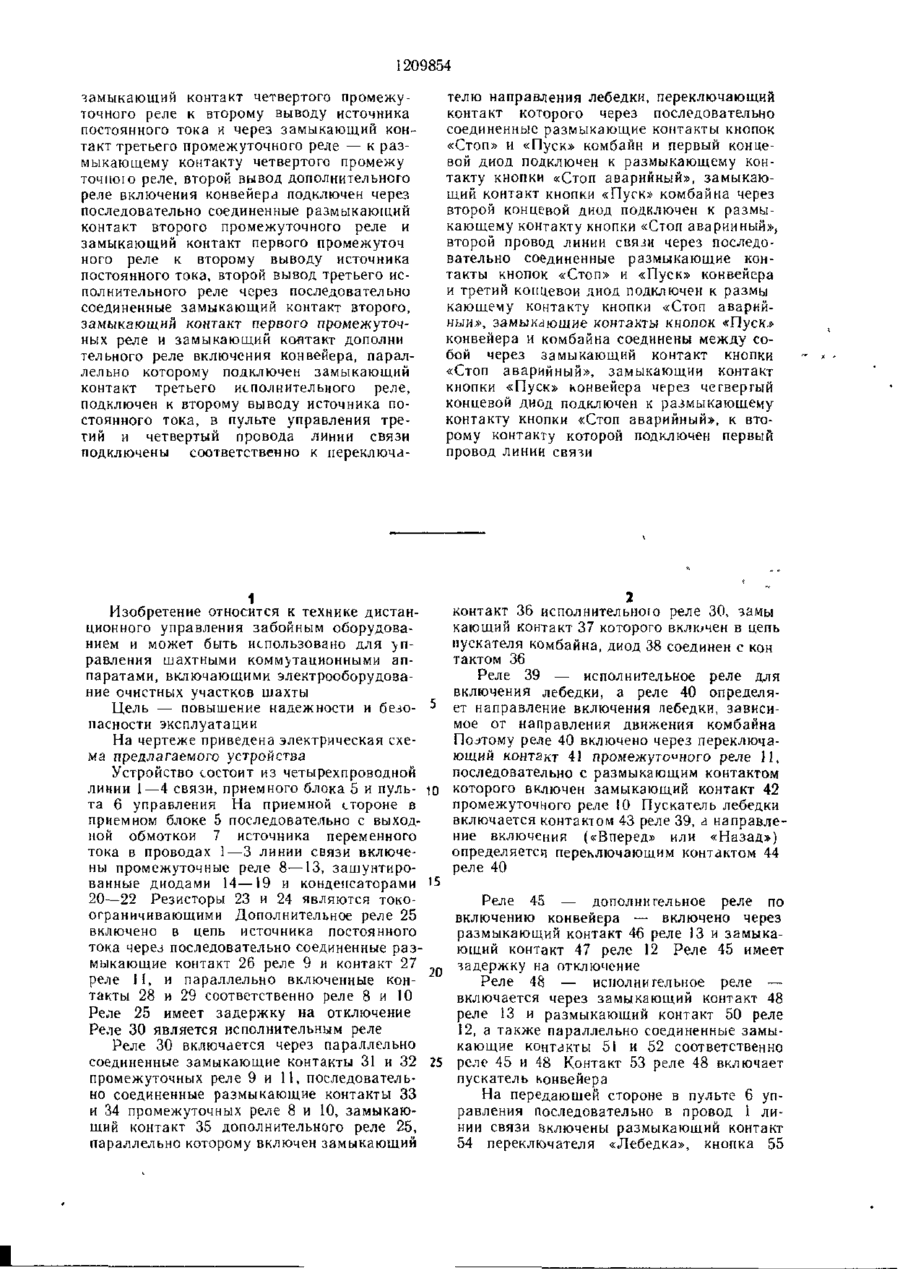

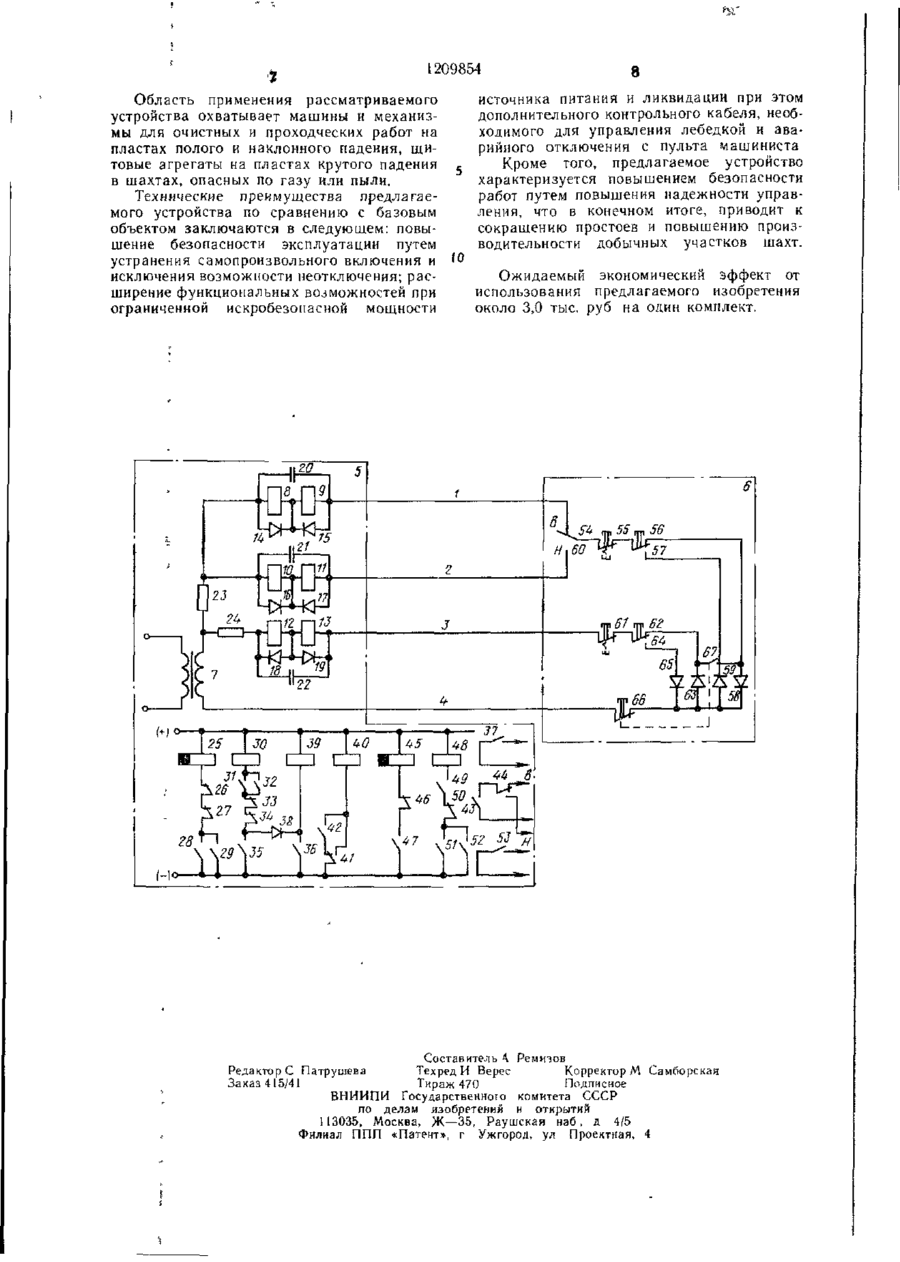

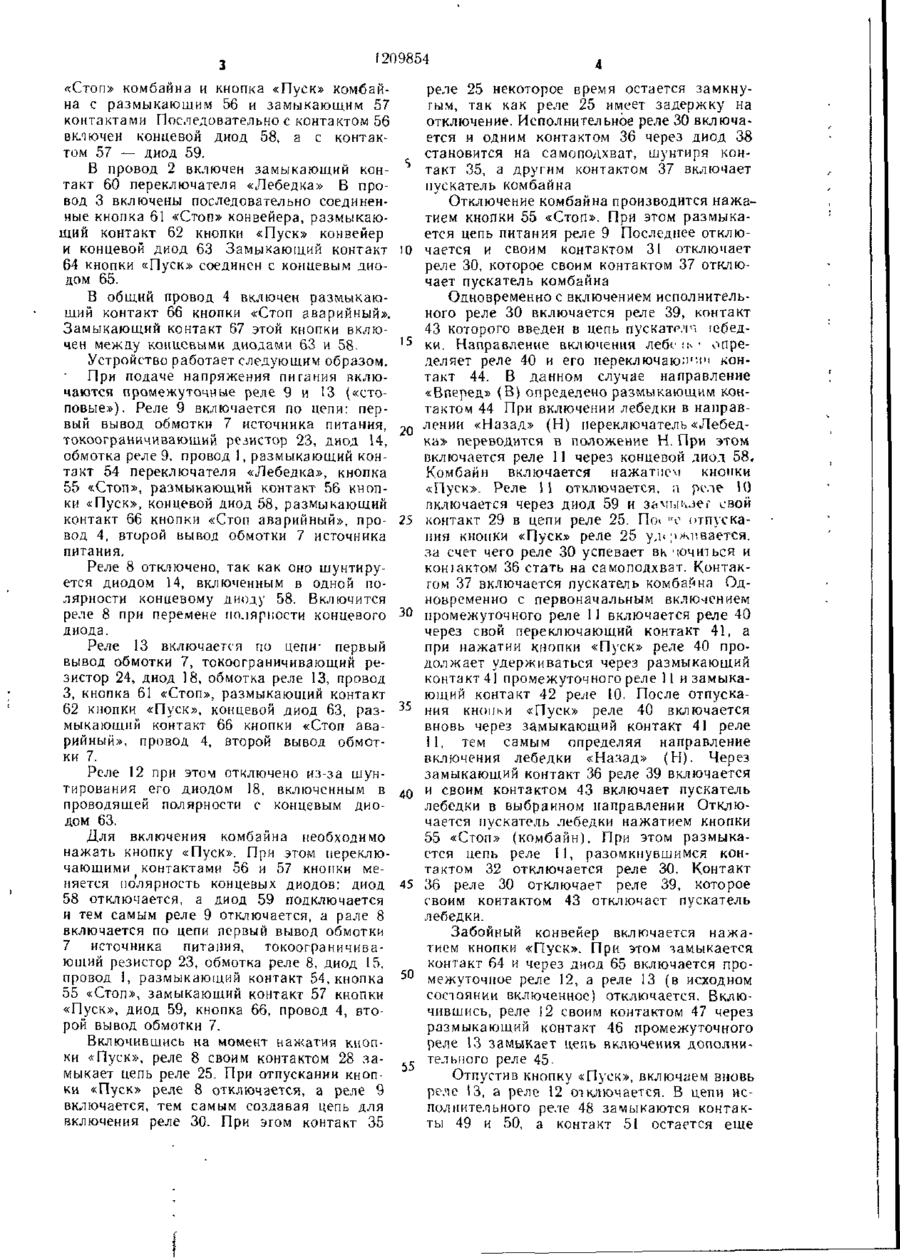

Устройство для дистанционного управления забойными машинами и механизмами, содержа­щее пульт управления, включающий кнопки "Стоп" и "Пуск" конвейера, приемный блок, вклю­чающий источник постоянного тока, первый вывод которого подключен к первым выводам первого до­полнительного и первого исполнительного реле, понижающий трансформатор, один вывод которо­го подключен к первому проводу линии связи, вто­рой вывод понижающего трансформатора через первый резистор подключен к первому промежуточному реле, второе промежуточное реле под­ключено к второму проводу линии связи, отличающееся тем, что, с целью повышения на­дежности и безопасности эксплуатации, оно снаб­жено третьим и четвертым проводами линии связи, в пульте управления переключателем направле­ния лебедки, кнопками "Пуск" и "Стоп" комбайна, кнопкой "Стоп аварийный" и четырьмя концевыми диодами, а также в приемном блоке шестью проме­жуточными, тремя исполнительными реле, реле направления лебедки, дополнительным реле включения конвейера, семью диодами и тремя конденсаторами, вторым резистором, к второму, третьему и четвертому проводам линии связи под­ключены цепочки, состоящие соответственно из последовательно соединенных пятого и шестого, третьего и четвертого, первого и второго промежу­точных реле, каждая пара которых зашунтирована конденсатором и паро;'і встречно соединенных ди­одов, при этом общая точка каждой пары диодов соединена с обшей точкой каждой пары промежу­точных реле, общие точки пятого промежуточного реле, первого конденсатора и первого диода и третьего промежуточного реле, второго конденса­тора и третьего диода соединены между собой и подключены через второй, резистор к второму вы­воду понижающего трансформатора, второй вывод первого дополнительного реле подключен к после­довательно соединенным размыкающим контак­там шестого и четвертого промежуточных реле, размыкающий контакт четвертого промежуточно­го реле подключен через параллельно соединенные замыкающие контакты пятого и третьего промежу­точных реле к второму выводу источника постоянно­го тока, второй вывод первого исполнительного реле через последовательно соединенные замыкающий контакт шестого промежуточного реле, параллель­но которому подключен замыкающий контакт чет­вертого промежуточного реле, размыкающие контакты пятого и третьего промежуточнйх реле и замыкающий контакт первого дополнительного реле, параллельно которому подключен седьмой диод и замыкающий контакт первого исполнитель­ного реле, подключен к второму выводу источника постоянного тока, к первому выводу источника по­стоянного тока подключены также первые выводы второго и третьего исполнительных реле, реле на­правления лебедки и дополнительного реле вклю­чения конвейера, второй вывод второго исполнительного реле подключен к общей точке седьмого диода и замыкающего контакта первого исполнительного реле, второй вывод реле направления лебедки подключен через замыкающий кон­такт четвертого промежуточного реле к второму выводу источника постоянного тока и через замы­кающий контакт третьего промежуточного реле — к размыкающему контакту четвертого промежу­точного реле, второй вывод дополнительного реле включения конвейера подключен через последова­тельно соединенные размыкающий контакт вто­рого промежуточного реле и замыкающий контакт первого промежуточного реле к второму выводу источника постоянного тока, второй вывод третье­го исполнительного реле через послсдовательносо-единенные замыкающий контакт второго, замыкающий контакт первого промежуточных ре­ле и замыкающий контакт дополнительного реле включения конвейера, параллельно которому под­ключен замыкающий контакт третьего исполни­тельного реле, подключен к второму выводу источника постоянного тока, в пульте управления третий и четвертый провода линии связи подклю­чены соответственно к переключателю направле­ния лебедки, переключающий контакт которого через последовательно соединенные размыкаю­щие контакты кнопок "Стоп" и "Пуск" комбайн и первый концевой диод подключен к размыкающе­му контакту кнопки "Стоп аварийный", замыкаю­щий контакт кнопки "Пуск" комбайна через второй концевой диод подключен к размыкающе­му контакту кнопки "Стоп аварийный", второй провод линии связи через последовательно соеди­ненные размыкающие контакты кнопок "Стоп" и "Пуск" конвейера и третий концевой диод подклю­чен к размыкающему контакту кнопки "Стоп ава­рийный", замыкающие контакты кнопок "Пуск" конвейера и комбайна соединены между собой че­рез замыкающий контакт кнопки "Стоп аварий­ный", замыкающий контакт кнопки "Пуск" конвейєра через четвертый концевой диод подклю­чен к размыкающему контакту кнопки "Стоп ава­рийный", к второму контакту которой подключен первый провод линии связи.
