Свинцево-кислотна акумуляторна батарея

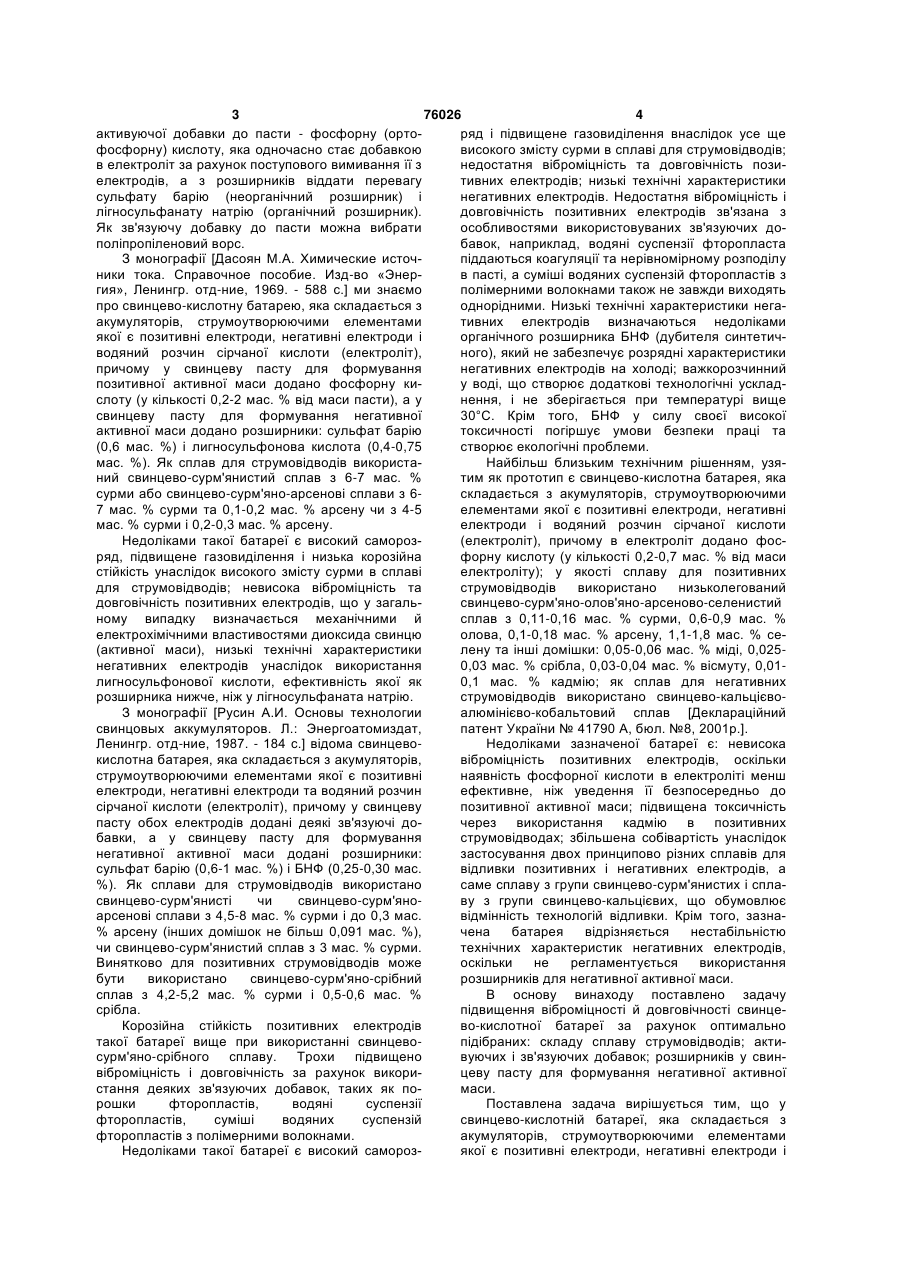

1. Свинцево-кислотна акумуляторна батарея, струмоутворюючими елементами якої є позитивні та негативні електроди, які включають струмовідводи і шари пасти активної маси, і електроліт, що C2 2 76026 1 3 76026 4 активуючої добавки до пасти - фосфорну (орторяд і підвищене газовиділення внаслідок усе ще фосфорну) кислоту, яка одночасно стає добавкою високого змісту сурми в сплаві для струмовідводів; в електроліт за рахунок поступового вимивання її з недостатня віброміцність та довговічність позиелектродів, а з розширників віддати перевагу тивних електродів; низькі технічні характеристики сульфату барію (неорганічний розширник) і негативних електродів. Недостатня віброміцність і лігносульфанату натрію (органічний розширник). довговічність позитивних електродів зв'язана з Як зв'язуючу добавку до пасти можна вибрати особливостями використовуваних зв'язуючих дополіпропіленовий ворс. бавок, наприклад, водяні суспензії фторопласта З монографії [Дасоян М.А. Химические источпіддаються коагуляції та нерівномірному розподілу ники тока. Справочное пособие. Изд-во «Энерв пасті, а суміші водяних суспензій фторопластів з гия», Ленингр. отд-ние, 1969. - 588 с.] ми знаємо полімерними волокнами також не завжди виходять про свинцево-кислотну батарею, яка складається з однорідними. Низькі технічні характеристики негаакумуляторів, струмоутворюючими елементами тивних електродів визначаються недоліками якої є позитивні електроди, негативні електроди і органічного розширника БНФ (дубителя синтетичводяний розчин сірчаної кислоти (електроліт), ного), який не забезпечує розрядні характеристики причому у свинцеву пасту для формування негативних електродів на холоді; важкорозчинний позитивної активної маси додано фосфорну киу воді, що створює додаткові технологічні ускладслоту (у кількості 0,2-2 мас. % від маси пасти), а у нення, і не зберігається при температурі вище свинцеву пасту для формування негативної 30°С. Крім того, БНФ у силу своєї високої активної маси додано розширники: сульфат барію токсичності погіршує умови безпеки праці та (0,6 мас. %) і лигносульфонова кислота (0,4-0,75 створює екологічні проблеми. мас. %). Як сплав для струмовідводів використаНайбільш близьким технічним рішенням, узяний свинцево-сурм'янистий сплав з 6-7 мас. % тим як прототип є свинцево-кислотна батарея, яка сурми або свинцево-сурм'яно-арсенові сплави з 6складається з акумуляторів, струмоутворюючими 7 мас. % сурми та 0,1-0,2 мас. % арсену чи з 4-5 елементами якої є позитивні електроди, негативні мас. % сурми і 0,2-0,3 мас. % арсену. електроди і водяний розчин сірчаної кислоти Недоліками такої батареї є високий самороз(електроліт), причому в електроліт додано фосряд, підвищене газовиділення і низька корозійна форну кислоту (у кількості 0,2-0,7 мас. % від маси стійкість унаслідок високого змісту сурми в сплаві електроліту); у якості сплаву для позитивних для струмовідводів; невисока віброміцність та струмовідводів використано низьколегований довговічність позитивних електродів, що у загальсвинцево-сурм'яно-олов'яно-арсеново-селенистий ному випадку визначається механічними й сплав з 0,11-0,16 мас. % сурми, 0,6-0,9 мас. % електрохімічними властивостями диоксида свинцю олова, 0,1-0,18 мас. % арсену, 1,1-1,8 мас. % се(активної маси), низькі технічні характеристики лену та інші домішки: 0,05-0,06 мас. % міді, 0,025негативних електродів унаслідок використання 0,03 мас. % срібла, 0,03-0,04 мас. % вісмуту, 0,01лигносульфонової кислоти, ефективність якої як 0,1 мас. % кадмію; як сплав для негативних розширника нижче, ніж у лігносульфаната натрію. струмовідводів використано свинцево-кальцієвоЗ монографії [Русин А.И. Основы технологии алюмінієво-кобальтовий сплав [Деклараційний свинцовых аккумуляторов. Л.: Энергоатомиздат, патент України № 41790 А, бюл. №8, 2001р.]. Ленингр. отд-ние, 1987. - 184 с.] відома свинцевоНедоліками зазначеної батареї є: невисока кислотна батарея, яка складається з акумуляторів, віброміцність позитивних електродів, оскільки струмоутворюючими елементами якої є позитивні наявність фосфорної кислоти в електроліті менш електроди, негативні електроди та водяний розчин ефективне, ніж уведення її безпосередньо до сірчаної кислоти (електроліт), причому у свинцеву позитивної активної маси; підвищена токсичність пасту обох електродів додані деякі зв'язуючі дочерез використання кадмію в позитивних бавки, а у свинцеву пасту для формування струмовідводах; збільшена собівартість унаслідок негативної активної маси додані розширники: застосування двох принципово різних сплавів для сульфат барію (0,6-1 мас. %) і БНФ (0,25-0,30 мас. відливки позитивних і негативних електродів, а %). Як сплави для струмовідводів використано саме сплаву з групи свинцево-сурм'янистих і спласвинцево-сурм'янисті чи свинцево-сурм'янову з групи свинцево-кальцієвих, що обумовлює арсенові сплави з 4,5-8 мас. % сурми і до 0,3 мас. відмінність технологій відливки. Крім того, зазна% арсену (інших домішок не більш 0,091 мас. %), чена батарея відрізняється нестабільністю чи свинцево-сурм'янистий сплав з 3 мас. % сурми. технічних характеристик негативних електродів, Винятково для позитивних струмовідводів може оскільки не регламентується використання бути використано свинцево-сурм'яно-срібний розширників для негативної активної маси. сплав з 4,2-5,2 мас. % сурми і 0,5-0,6 мас. % В основу винаходу поставлено задачу срібла. підвищення віброміцності й довговічності свинцеКорозійна стійкість позитивних електродів во-кислотної батареї за рахунок оптимально такої батареї вище при використанні свинцевопідібраних: складу сплаву струмовідводів; актисурм'яно-срібного сплаву. Трохи підвищено вуючих і зв'язуючих добавок; розширників у свинвіброміцність і довговічність за рахунок викорицеву пасту для формування негативної активної стання деяких зв'язуючих добавок, таких як помаси. рошки фторопластів, водяні суспензії Поставлена задача вирішується тим, що у фторопластів, суміші водяних суспензій свинцево-кислотній батареї, яка складається з фторопластів з полімерними волокнами. акумуляторів, струмоутворюючими елементами Недоліками такої батареї є високий саморозякої є позитивні електроди, негативні електроди і 5 76026 6 водний розчин сірчаної кислоти (електроліт), як (PbSO4), який виникає при розряді, й можуть слуактивуючу добавку використано фосфорну кисложити для PbSO4 зародками кристалоутворення, а ту, у якості сплаву для позитивних струмовідводів це запобігає виникненню щільного шару сульфату використано низьколегований свинцово-сурм'яносвинцю і втраті електричних характеристик при олов'яно-арсеново-селенистий сплав з домішками експлуатації. При занадто малому вмісті (менш міді, срібла, вісмуту, відповідно до винаходу, 0,30 мас. %) цього розширника послаблюється фосфорну кислоту введено до свинцевої пасти ефект його присутності, при занадто великому для формування позитивної активної маси в (більш 0,55 мас. %) – збільшується електроопір кількості 2,0-4,0 мас. % від маси пасти, у свинцеву негативної активної маси, що приводить до знипасту обох електродів додано поліпропіленовий ження її електричних характеристик. Механізм дії ворс у кількості 0,10-0,15 мас. % від маси пасти, у суспензії з технічного вуглецю і лігносульфаната свинцеву пасту для формування негативної натрію "Vanisperse А" наступний: по-перше, водяактивної маси введено розширники - сульфат на суспензія зазначених порошків не піддана барію в кількості 0,30-0,55 мас. % від маси пасти коагуляції, рівномірно розподіляється в негативній та суспензія з технічного вуглецю в кількості 0,15пасті; по-друге, технічний вуглець, маючи високу 0,25 мас. % від маси пасти і лігносульфаната електропровідність, зменшує електроопір натрію "Vanisperse А" у кількості 0,15-0,25 мас. % розрядженої негативної активної маси, насиченої від маси пасти; у сплаві для позитивних і негативдіелектричним сульфатом свинцю, що дає виграш них струмовідводів містяться 1,6-1,8 мас. % сурми, в електричних характеристиках і довговічності; по0,15-0,25 мас. % олова, 0,1-0,14 мас. % арсену, третє, "Vanisperse А" забезпечує гомогенність 0,02-0,025 мас. % селену, та інші елементи: негативної пасти, рівномірність її намазки на 0,0001-0,05 мас. % міді, 0,0003-0,02 мас. % срібла, електродні пластини, запобігає відшаруванню пас0,0002-0,03 мас. % вісмуту, 0,002-0,008 мас. % ти і негативної активної маси від струмовідводу сірки, інше - свинець. при формуванні й експлуатації, запобігає самозаКрім того, до свинцевої пасти для формування пиранню негативної активної маси при надлишкопозитивної активної маси введено сульфат олова вому пороутворенні, збільшує питому поверхню або сульфат вісмуту в кількості 0,05-0,1 мас. % від активної маси, що істотно збільшує електричні маси сухих компонентів пасти. характеристики, довговічність і віброміцність негаРозкриємо суть заявленого технічного тивних електродів. Причому дію лігносульфаната рішення. Додавання фосфорної (ортофосфорної) натрію, у першу чергу, зв'язано з його кислоти (Н3РO4) у свинцеву пасту для формування гідрофільними та диспергуючими властивостями. позитивної активної маси дозволяє збільшити При меншій кількості (менш 0,15 мас. %) у механічну міцність свинцевої пасти й отриманої з суспензії технічного вуглецю чи лігносульфаната неї позитивної активної маси, поліпшити адгезію натрію стає незначним ефект їхнього введення, пасти й активної маси до струмовідводу, а також при більшій кількості (більш 0,25 мас. %) зменшити імовірність пассивации позитивних технічного вуглецю відбувається видавлювання і електродів. Це приводить до збільшення вимивання вуглецю з пасти в процесі пастонамазвіброміцності й довговічності батареї. Крім того, у ки електродних пластин, а при більшій кількості зазначених межах (2-4 мас. %) фосфорна кислота (більш 0,25 мас. %) лігносульфаната натрію "Vaзбільшує пористість позитивної активної маси, що nisperse А" збільшується електроопір негативної дає виграш в електричних характеристиках – активної маси. ємності, стартерному розряді, розряді струмом Використання в позитивних і негативних холодного прокручування. При меншій кількості струмовідводах низьколегованого свинцевоН3РO4 (менш 2 мас. %) послабляється ефект увесурм'яно-олов'яно-арсеново-селенистого сплаву (з дення фосфорної кислоти, при більшій кількості домішками) приводить до збільшення механічної Н3РO4 (більш 4 мас. %) надмірно зростає міцності струмовідводів, підвищення корозійної пористість активної маси, що приводить до зменстійкості (позитивних струмовідводів), що шення її міцності. Введення у свинцеву пасту обох забезпечує збільшення віброміцності й електродів зв'язуючої добавки - поліпропіленового довговічності акумуляторної батареї. Сурма (Sb) у ворсу вирішує задачу зміцнення позитивної і сплаві збільшує механічну міцність, поліпшує негативної активної маси, що також дає виграш у ливарні властивості сплаву, сприяє адгезії довговічності та віброміцності батареї. В оптипозитивної активної маси до струмовідводу, мальних межах (0,10-0,15 мас. %) перешкоджає утворенню пасивуючого шару між поліпропіленовий ворс не підданий коагуляції, струмовідводом і позитивною активною масою, а рівномірно розподіляється в пасті, не погіршує також поліпшує морфологію часток позитивної електричні характеристики активної маси, активної маси. Усе разом це дає збільшення електрохімічно стійкий в умовах анодного окислювіброміцності, довговічності й електричних хараквання на позитивному електроді. Додавання теристик свинцево-кислотної батареї. При вмісті розширників у свинцеву пасту для формування сурми менш 1,6 мас. % погіршуються ливарні негативної активної маси дозволяє збільшити властивості сплаву, що знижує якість і міцність електричні характеристики негативного електрода, струмовідводів, а також погіршується адгезія а також стабілізувати їх на високому рівні протягом позитивної активної маси до струмовідводу. При усього терміну служби, що означає збільшення вмісті сурми більш 1,8 мас. % збільшується довговічності акумуляторної батареї. Механізм дії газовиділення і саморозряд батареї в процесі сульфату барію (BaSO4) полягає в тому, що його експлуатації, а також зменшується корозійна кристали ізоморфні кристалам сульфату свинцю стійкість позитивних струмовідводів, що скорочує 7 76026 8 довговічність батареї. Крім того, збільшення вмісту ренапругу і трохи знижує кисневу перенапругу за сурми приводить до підвищеного виділення токрахунок потрапляння іонів Ві3+ до електроліту; крім сичного газу стибина (SbH3) при заряді й того, вісмут позитивно впливає на адгезію експлуатації батарей. Олово (Sn) у сплаві знижує позитивної активної маси до струмовідводу; з "гаряче" тріщиноутворення струмовідводів, іншого боку, починаючи з деяких концентрацій, поліпшує ливарні властивості сплаву, підвищує вісмут зменшує корозійну стійкість сплаву. Таким механічну міцність і корозійну стійкість чином, вісмут у сплаві трохи знижує газовиділення струмовідводів. Крім того, олово перешкоджає і саморозряд, хоча цей ефект виявляється не так пасивації електродів при експлуатації, підсилюючи сильно, як у випадку присутності вісмуту в активній електричний контакт між струмовідводом і позимасі. Крім того, у зазначених концентраціях вісмут тивною активною масою за рахунок утворення в підвищує довговічність, віброміцність і електричні цій зоні кристалів напівпровідника n-типу з висохарактеристики батареї за рахунок поліпшення кою електропровідністю. Усе разом це збільшує адгезії позитивної активної маси до струмовідводу. довговічність, віброміцність і електричні характеПри меншому (менш 0,0002 мас. %) ефект вісмуту ристики батареї. При меншому вмісті (менш 0,15 не виявляється. При більшому (більш 0,03 мас. %) мас. %) олова зникає ефект його присутності, при вмісті вісмут приводить до зменшення корозійної більшому вмісті (більш 0,25 мас. %) олова корисні стійкості струмовідводів, що, навпаки знижує його властивості змінюються незначно, зате віброміцність і довговічність батареї. відбувається збільшення собівартості сплаву. АрКрім зазначених легуючих добавок, у сплаві сен (As) підвищує механічні властивості й ливарні струмовідводів можуть міститися нейтральні чи характеристики сплавів, а також збільшує їхню шкідливі домішки Fe, Ni, Zn у сумарній кількості не корозійну стійкість за рахунок модифікуючого більшому ніж 0,007 мас. %. Однак, при такому мавпливу на зернисту структуру сплаву. Крім того, лому сумарному змісті зазначені домішки практичарсен перешкоджає деформаційному росту позино не впливають на властивості струмовідводів. тивних електродів у процесі експлуатації. Це Обговоривши окремо вплив різних добавок до збільшує віброміцність і довговічність батареї. свинцевої пасти та легуючих домішок у сплаві Помітний ефект починається з концентрації 0,1 струмовідводів, розглянемо спільний (синергічний) мас. % і вище, при концентрації понад 0,14 мас. % вплив зазначених речовин і елементів на характеарсену в сплаві починає виявлятися його ристики свинцево-кислотної батареї. Почнемо зі токсичність і виникають екологічні проблеми. Крім сплаву для струмовідводів. Зазначений сплав, як й того, таке підвищення змісту арсену приводить до усі свинцево-сурм'янисті та свинцево-сурм'янокрихкості струмовідводів. Селен (Se) у сплаві арсенові сплави, має властивість старіння помітно збільшує корозійну стійкість, особливо при (дисперсійного твердіння) після відливки за рахувисокій густині струму, за рахунок модифікуючого нок виділення сурми в мелкодисперсному стані, впливу на зернисту структуру сплаву. Це також що дуже важливо для успіху подальших збільшує віброміцність і довговічність батареї. При технологічних операцій. Якісному протіканню прозменшенні вмісту селену менш 0,02 мас. % його цесу старіння (твердіння) сприяють добавки арсемодифікуючий ефект різко знижується, а при ну, олова і міді, причому добавка арсену до свинзбільшенні вмісту селену більш 0,025 мас. % цево-сурм'янистої основи приводить до більш корозійна стійкість починає зменшуватися, а також швидкого твердіння, а добавки олова і міді до зростає крихкість струмовідводів і можливе утвосвинцево-сурм'яно-арсенової основи приводять до рення тріщин. Схожий із селеном ефект дає дозменшення крихкості і збільшення пластичності бавка до сплаву сірки (S) у кількості 0,002-0,008 струмовідводів. Важливе значення для збільшення мас. %. При меншій (менш 0,002 мас. %) кількості механічної міцності сплаву і зменшення сірки зникає її модифікуючий вплив на сплав, при деформаційного росту позитивних струмовідводів більшому (більш 0,008 мас. %) кількості сірка у процесі експлуатації має утворення в сплаві починає негативно впливати на властивості різних інтерметалідів. Наприклад, добавка олова струмовідводів, збільшуючи їхню крихкість і приприводить до утворення інтерметаліда олова із водячи до утворення тріщин. Срібло (Ag) у сплаві сурмою, добавка срібла приводить до утворення підвищує механічну міцність і корозійну стійкість за інтерметаліда срібла із сурмою Ag3Sb, збільшуючи рахунок диспергування структури сплаву і міцність сплаву, а також впливаючи на процес збільшення щільності анодної окисної плівки, а дисперсійного твердіння. Синергічний вплив однотакож підвищує електропровідність, що дає вичасно декількох елементів - арсену, олова, селену граш у довговічності, віброміцності й електричних і міді проявляється в придушенні корозії позитивхарактеристиках. При концентрації срібла менш них струмовідводів. 0,0003 мас. % його вплив невідчутний, при Важливою особливістю, яку потрібно особливо концентрації більш 0,02 мас. % срібло приводить відзначити, є схильність арсену до вигоряння в до помітного зниження кисневої перенапруги, що процесі плавки свинцевих сплавів. Для захисту підсилює газовиділення і саморозряд батареї. арсену від вигоряння в сплаві має бути присутня Схожий зі сріблом ефект дає добавка в сплав міді необхідна кількість сурми, причому сурми повинно (Сu): мідь трохи підвищує корозійну стійкість, прибути хоча б на порядок більше, ніж арсену. У чому при вмісті міді меншому ніж 0,0001 мас. % її батареї, що заявляється, ця вимога виконана: вплив невідчутний, при змісті більшому ніж 0,05 сурми міститься 1,6-1,8 мас. %, арсену 0,1-0,14 мас. % мідь приводить до зниження кисневої пемас. %. У батареї-прототипі ця вимога не ренапруги. Вісмут (Ві) у сплаві відіграє суперечливиконується: сурми міститься 0,11-0,16 мас. %, а ву роль: з одного боку, вісмут знижує водневу пеарсену практично стільки ж - 0,1-0,18 мас. %. Ре 9 76026 10 альний же вміст арсену в струмовідводах батареїце пов'язано з екрануючою дією олова на центри прототипу значно менше, принаймні в 2 рази за виділення кисню, у випадку із сульфатом вісмуту рахунок його вигоряння в процесі плавки й ефект досягається за рахунок потрапляння іонів відливки, і складає не більш 0,09 мас. %. Цим Ві3+ до електроліту. В той же час уведення зазнавідрізняється сплав струмовідводів батареї, що чених добавок приводить до незначного зменшензаявляється, по кількості арсену від батареїня (на 3-5 %) ємності батарей на перших циклах прототипу при формальній подібності по арсену. розряду, але в межах вимог, установлених станРозглянемо тепер спільний (синергічний) дартами, до того ж зберігається виграш (на 5-12 вплив добавок до свинцевої пасти. Ефект від вве%) щодо ємності батареї-прототипу. Тому, при дення до позитивної пасти фосфорної кислоти необхідності досягти деякого зменшення підсилюється в присутності сурми і арсену в позигазовиділення і саморозряду, допускаючи однотивних струмовідводах. Спільний вплив часне незначне зменшення початкової ємності, та фосфорної кислоти, сурми і арсену істотно зберігаючи незмінними підвищену віброміцність і поліпшує адгезію пасти й активної маси до довговічність акумуляторних батарей, до струмовідводу, а також зменшує ймовірність позитивної свинцевої пасти заявленої батареї пасивації позитивних електродів. Аналогічно вводяться або SnSO4 або Вi2(SO4)3. проявляється спільний вплив фосфорної кислоти За наявними в авторів відомостями, істотні озй олова, які перешкоджають пасивації електродів наки, що пропонуються і характеризують винахід, при експлуатації, утрудняючи утворення не відомі в даній області техніки. Сутність винаходіелектричного шару сульфату свинцю між ду, що заявляється, не випливає для фахівця явно струмовідводом і позитивною активною масою. з відомого рівня техніки. Сукупність ознак, які хаСпільне додавання фосфорної кислоти і рактеризують аналогічні вироби, не забезпечує поліпропіленового ворсу до позитивної пасти досягнення нових властивостей, і тільки наявність дозволяє досягти більш рівномірного процесу відмітних ознак дозволяє одержати новий сульфатації на позитивних електродах, а це технічний результат. сприяє збільшенню довговічності, віброміцності й Пропоноване технічне рішення може бути виелектричних характеристик батареї. Аналогічно, користане у виробництві свинцево-кислотних акуспільне додавання розширників і муляторних батарей, особливо важких батарей поліпропіленового ворсу до негативної пасти великих типорозмірів від 90 А год та вище (надозволяє досягти більш рівномірного процесу приклад, 6СТ-90АЗ, 6СТ-92АЗ, 6СТ-135АЗ, 6СТсульфатації на негативних електродах. Спільне 140АЗ, 6СТ-150АЗ, 6СТ-160АЗ, 6СТ-180АЗ, 6СТдодавання до негативної пасти органічних і 190АЗ, 6СТ-200АЗ, 6СТ-210АЗ). неорганічних розширників також має корисну дію: Виготовлення свинцево-кислотної лігносульфанат натрію "Vanisperse А" разом із акумуляторної батареї, що заявляється, провосульфатом барію BaSO4 максимально збільшують диться в такий спосіб. Одержання низьколегованопитому поверхню негативних електродів за рахуго свинцево-сурм'яно-олов'яно-арсеновонок взаємодоповнюючих механізмів дії на негативселенистого сплаву з домішками, відповідно до ну активну масу, а технічний вуглець, який має формули винаходу, ведеться на металургійних низький електроопір, нівелює електроопір підприємствах по відомих технологіях. При цьому лігносульфаната натрію і сульфату барію. Це прив сплаві зберігається задана кількість арсену (As), водить до росту електричних характеристик і на відміну від сплаву батареї-прототипу, у якому довговічності батареї. відбувається вигоряння арсену, як на стадії одерТаким чином, заявлені у формулі винаходу жання сплаву, так і пізніше - на акумуляторному кількості добавок у свинцевій пасті для формуванпідприємстві при відливці струмовідводів. Сплав ня електродів, а також вмісту легуючих елементів поставляється на акумуляторне підприємство, де у сплаві для струмовідводів ретельно підібрані власне і відбувається виготовлення акумулятородин до одного та дозволяють досягти необхідного них батарей. На акумуляторному заводі зі сплаву технічного результату. Свинцево-кислотна акумувідпиваються позитивні і негативні струмовідводи ляторна батарея, що заявляється, в ливарному цеху і готується свинцева паста для характеризується підвищеною віброміцністю і формування позитивної та негативної активних довговічністю (на 30-50 %), а також збільшеними мас. Паста готується в такий спосіб. На виробничій електричними характеристиками (на 10-15 %) у установці одержання свинцевого порошку, млині порівнянні з батареєю-прототипом. або установці рідкого диспергування типу "БарВ окремому випадку виконання батареї, що тон", одержують свинцевий порошок з необхідним заявляється, у свинцеву пасту для формування вмістом РbО. Навішення для пасти роблять за позитивної активної маси введено сульфат олова допомогою вагових дозаторів. Для одержання пас(SnSO4) або сульфат вісмуту (Вi2(SO4)3) у кількості ти спочатку до змішувача подають сухі компонен0,05-0,1 мас. % від маси сухих компонентів пасти. ти: свинцевий порошок і поліпропіленовий ворс, а Це не впливає на віброміцність і довговічність також, якщо готується негативна паста, порошок свинцево-кислотної батареї, тому є одним з сульфату барію і суспензію з технічного вуглецю і варіантів реалізації заявленого технічного лігносульфаната натрію "Vanisperse А"; потім дорішення. Зміст введення подібних добавок дають дистильовану чи демінералізовану воду і складається в зменшенні (на 4-6 %) газовиділення роблять змішування протягом не більш 3 хв. Після і саморозряду акумуляторних батарей за рахунок чого подають рідкі компоненти: розчин сірчаної підвищення перенапруги виділення кисню на позикислоти густиною 1,40 г/см3, а також, якщо тивному електроді. У випадку із сульфатом олова готується позитивна паста, розчин фосфорної ки 11 76026 12 слоти НзР04 такої ж густини. При цьому неспинно цеху; після збирання акумуляторні батареї роблять змішування протягом сумарного часу не піддаються формуванню (першому заряду) у цеху більш 30 хв. Точна кількісна рецептура позитивної батарейного формування, в результаті чого і негативної паст і способи їхнього одержання формується активна маса позитивних і негативних встановлюються в технологічній документації, а електродів; після формування батареї надходять вміст добавок витримується в повній відповідності до складу готової продукції. до формули винаходу. Потім здійснюється намазЛабораторні випробування дослідних партій ка пасти на струмовідводи в цеху пастонамазки; важких акумуляторних батарей великих намазані позитивні і негативні електродні пластини типорозмірів підтвердили їх високі віброміцність і піддаються термогідростатуванню (сушінню і довговічність. Електричні характеристики батарей дозріванню) у спеціальних камерах, після чого із запасом задовольняють вимогам стандарту. збираються акумуляторні батареї в складальному Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
