Формула / Реферат

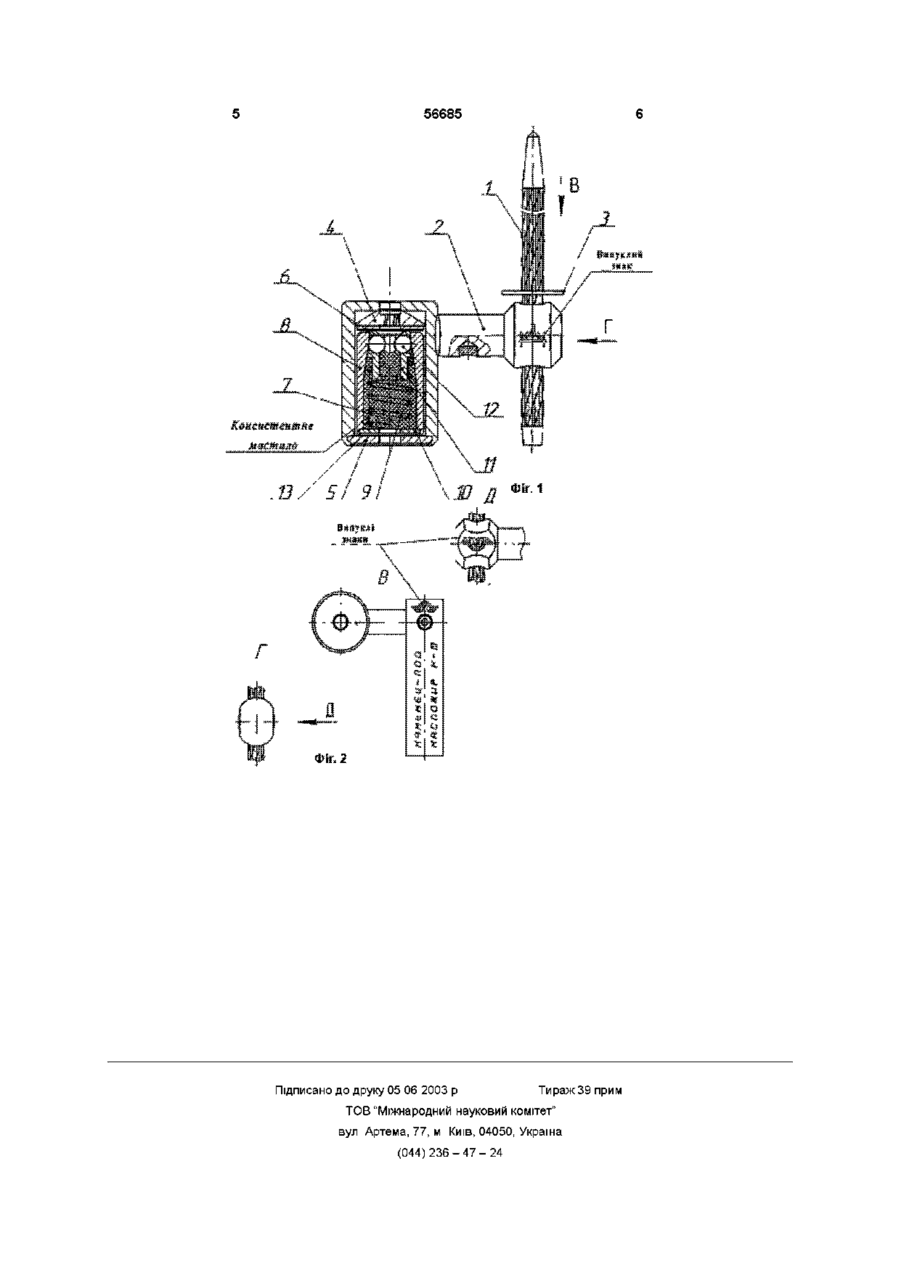

Запірно-пломбувальний пристрій, що містить корпус з отвором під канат та кульковий механізм для його затискування, який відрізняється тим, що в корпусі розміщена гвинтова шайба, внутрішня поверхня якої повторює форму поверхні каната, механізм фіксації каната заповнений речовиною, яка не замерзає, у місці нерухомого з'єднання каната з корпусом нанесені випуклі знаки, які деформуються при спробі вирізати та вставити канат.

Текст

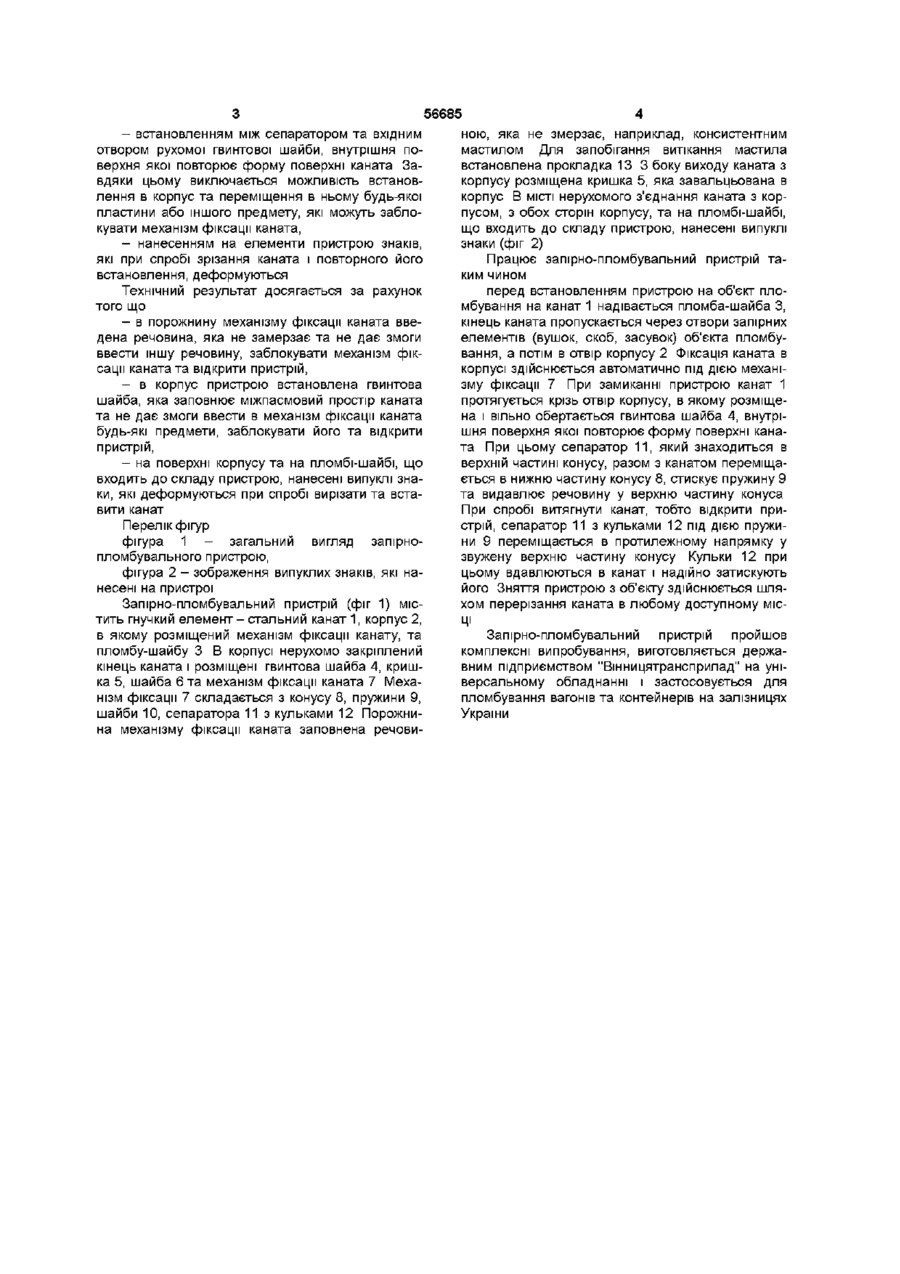

Запірно-пломбувальний пристрій, що містить корпус з отвором під канат та кульковий механізм для його затискування, який відрізняється тим, що в корпусі розміщена гвинтова шайба, внутрішня поверхня якої повторює форму поверхні каната, механізм фіксації каната заповнений речовиною, яка не замерзає, у МІСЦІ нерухомого з'єднання каната з корпусом нанесені випуклі знаки, які деформуються при спробі вирізати та вставити канат пінь захисту від несанкціонованого розкриття та можливих підробок При спробі розкрадання вантажів цей пристрій можна розкрити з ознаками пошкоджень, які будуть виявлені лише при криміналістичній експертизі -блокуванням механізму фіксації каната, - заміною каната в МІСТІ ЙОГО нерухомого з'єд нання з корпусом Можливість розкриття і повторного закриття пристрою таким чином, що працівники, які перевіряють стан пристрою, не побачать СЛІДІВ пошкодження, сприяє розкраданню вантажів, що перевозяться у залізничних вагонах та контейнерах, а також зберігаються в інших опломбованих об'єктах В основу винаходу поставлена задача вдосконалення запірно-плюмбувального пристрою шляхом підвищення його надійності шляхом - запобігання блокування механізму фіксації каната, - підвищення ступеню захисту пристрою від можливої непомітної заміни окремих його елементів Поставлена задача вирішується таким чином - заповненням порожнини корпусу речовиною, яка не замерзає і не дозволяє ввести в пристрій іншу речовину, і тим самим заблокувати механізм фіксації каната, ю 00 (О (О ю 56685 - встановленням між сепаратором та вхідним ною, яка не змерзає, наприклад, консистентним отвором рухомої гвинтової шайби, внутрішня помастилом Для запобігання витікання мастила верхня якої повторює форму поверхні каната Завстановлена прокладка 13 3 боку виходу каната з вдяки цьому виключається можливість встановкорпусу розміщена кришка 5, яка завальцьована в лення в корпус та переміщення в ньому будь-якої корпус В МІСТІ нерухомого з'єднання каната з корпластини або іншого предмету, які можуть заблопусом, з обох сторін корпусу, та на пломбі-шайбі, кувати механізм фіксації каната, що входить до складу пристрою, нанесені випуклі знаки (фіг 2) - нанесенням на елементи пристрою знаків, які при спробі зрізання каната і повторного його Працює запірно-пломбувальний пристрій тавстановлення, деформуються ким чином Технічний результат досягається за рахунок перед встановленням пристрою на об'єкт плотого що мбування на канат 1 надівається пломба-шайба З, кінець каната пропускається через отвори запірних - в порожнину механізму фіксації каната ввеелементів (вушок, скоб, засувок) об'єкта пломбудена речовина, яка не замерзає та не дає змоги вання, а потім в отвір корпусу 2 Фіксація каната в ввести іншу речовину, заблокувати механізм фіккорпусі здійснюється автоматично під дією механісації каната та відкрити пристрій, зму фіксації 7 При замиканні пристрою канат 1 - в корпус пристрою встановлена гвинтова протягується крізь отвір корпусу, в якому розміщешайба, яка заповнює міжпасмовий простір каната на і вільно обертається гвинтова шайба 4, внутріта не дає змоги ввести в механізм фіксації каната шня поверхня якої повторює форму поверхні канабудь-які предмети, заблокувати його та відкрити та При цьому сепаратор 11, який знаходиться в пристрій, верхній частині конусу, разом з канатом переміща- на поверхні корпусу та на пломбі-шайбі, що ється в нижню частину конусу 8, стискує пружину 9 входить до складу пристрою, нанесені випуклі зната видавлює речовину у верхню частину конуса ки, які деформуються при спробі вирізати та встаПри спробі витягнути канат, тобто відкрити привити канат стрій, сепаратор 11 з кульками 12 під дією пружиПерелік фігур ни 9 переміщається в протилежному напрямку у фігура 1 - загальний вигляд запірнозвужену верхню частину конусу Кульки 12 при пломбувального пристрою, цьому вдавлюються в канат і надійно затискують фігура 2 - зображення випуклих знаків, які найого Зняття пристрою з об'єкту здійснюється шлянесені на пристрої хом перерізання каната в любому доступному місЗапірно-пломбувальний пристрій (фіг 1) містить гнучкий елемент - стальний канат 1, корпус 2, Ці в якому розміщений механізм фіксації канату, та Запірно-пломбувальний пристрій пройшов пломбу-шайбу З В корпусі нерухомо закріплений комплексні випробування, виготовляється держакінець каната і розміщені гвинтова шайба 4, кришвним підприємством "Вшницятрансприлад" на уніка 5, шайба 6 та механізм фіксації каната 7 Мехаверсальному обладнанні і застосовується для нізм фіксації 7 складається з конусу 8, пружини 9, пломбування вагонів та контейнерів на залізницях шайби 10, сепаратора 11 з кульками 12 ПорожниУкраїни на механізму фіксації каната заповнена речови 56685 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Locking-sealing device

Автори англійською

Foyhel Veniamin Abramovych, Shapovalov Serhii Fedorovych, Vvedenskyi Yurii Oleksandrovych, Rozhkov Serhii Oleksandrovych, kleynerman Gregory

Назва патенту російською

Запорно-пломбировочное устройство

Автори російською

Фойгель Вениамин Абрамович, Шаповалов Сергей Федорович, Введенский Юрий Александрович, Рожков Сергей Александрович

МПК / Мітки

МПК: E05B 65/12

Мітки: пристрій, запірно-пломбувальний
