Сошник

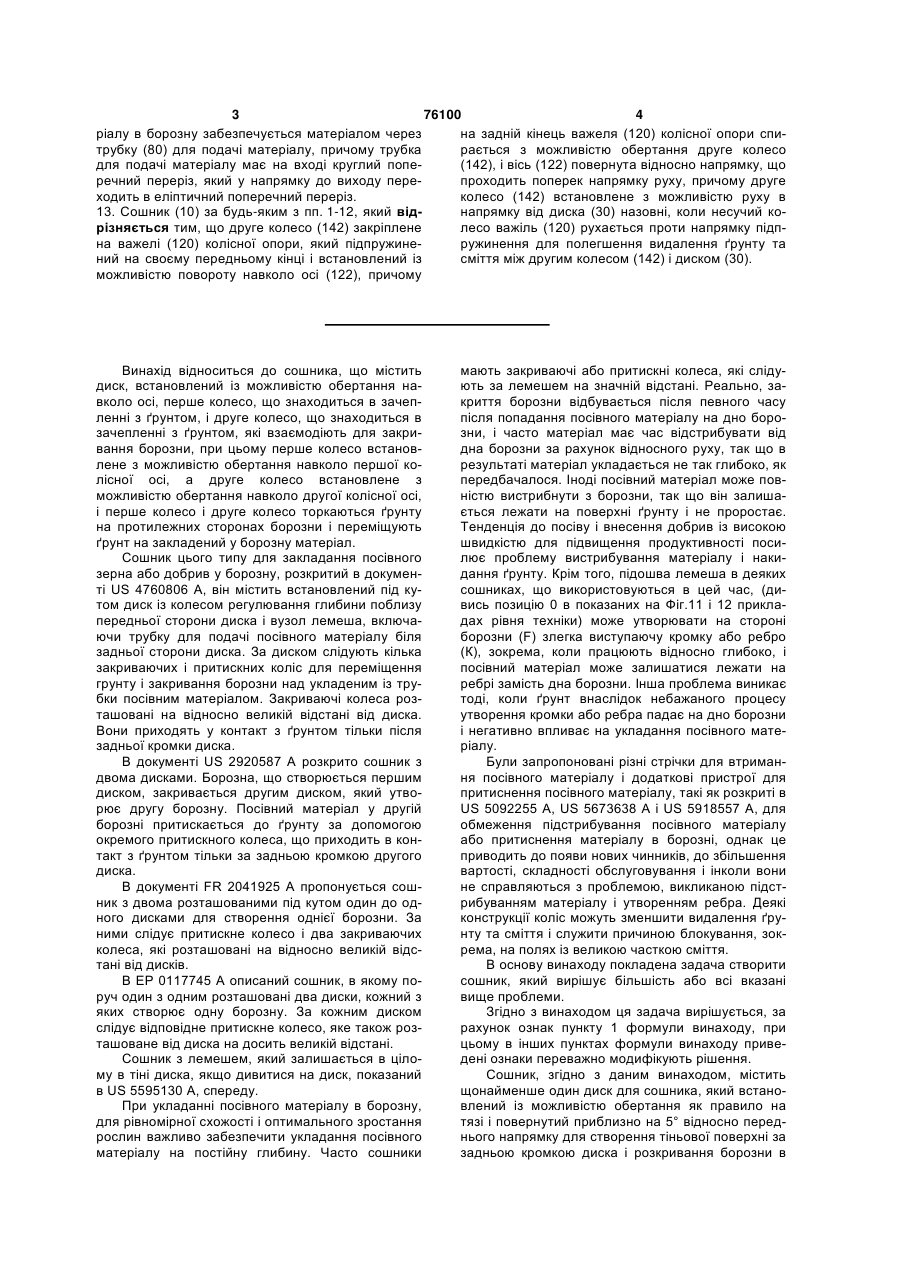

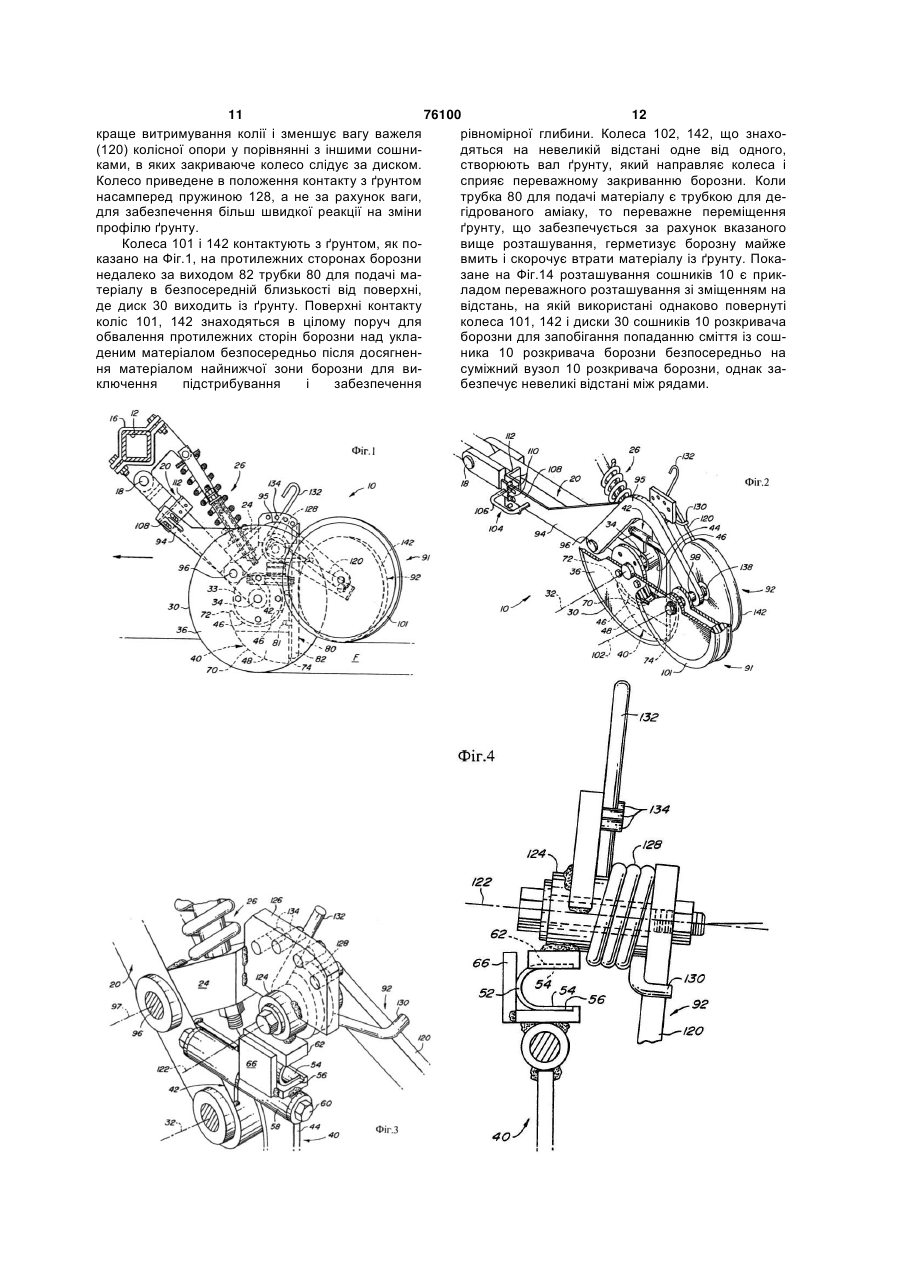

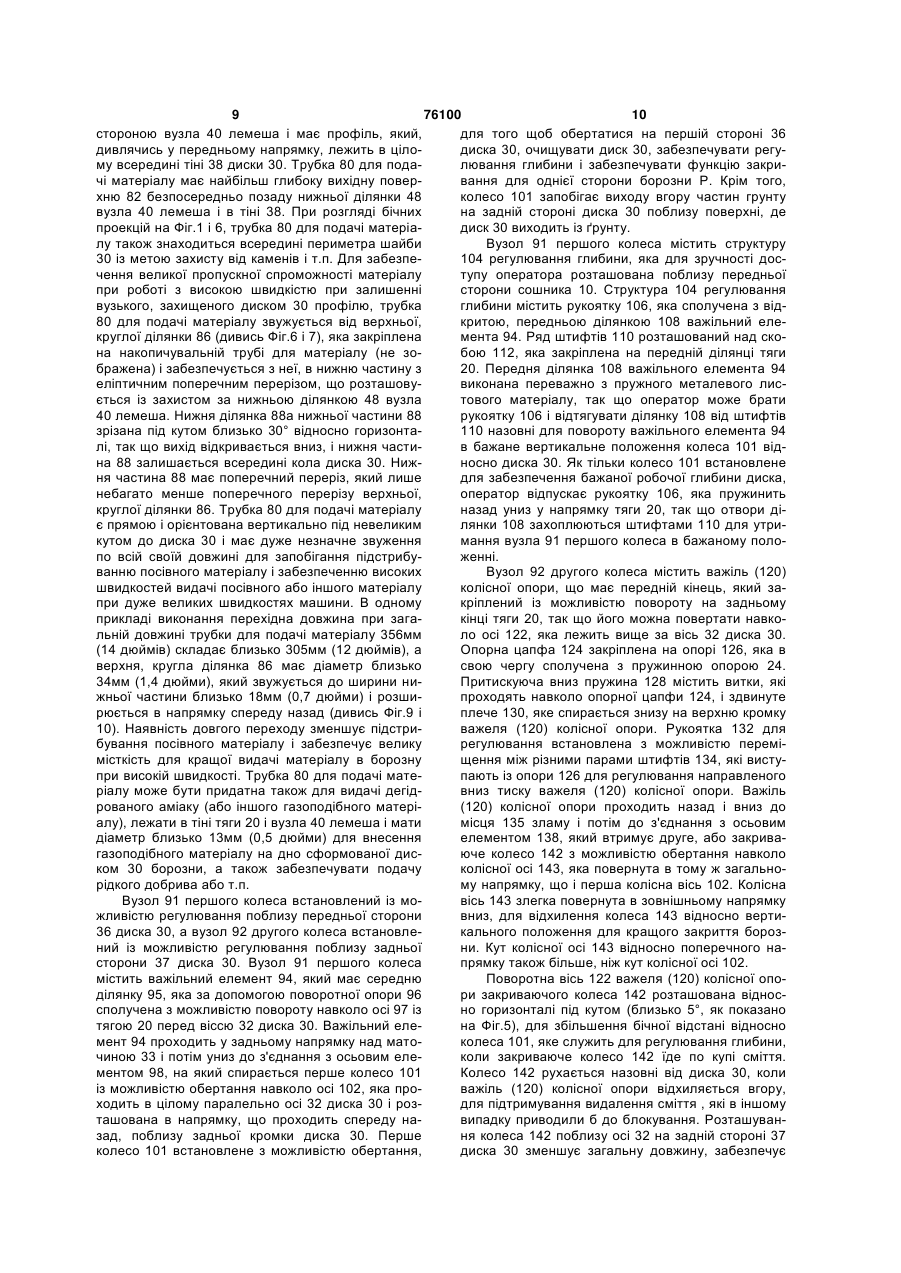

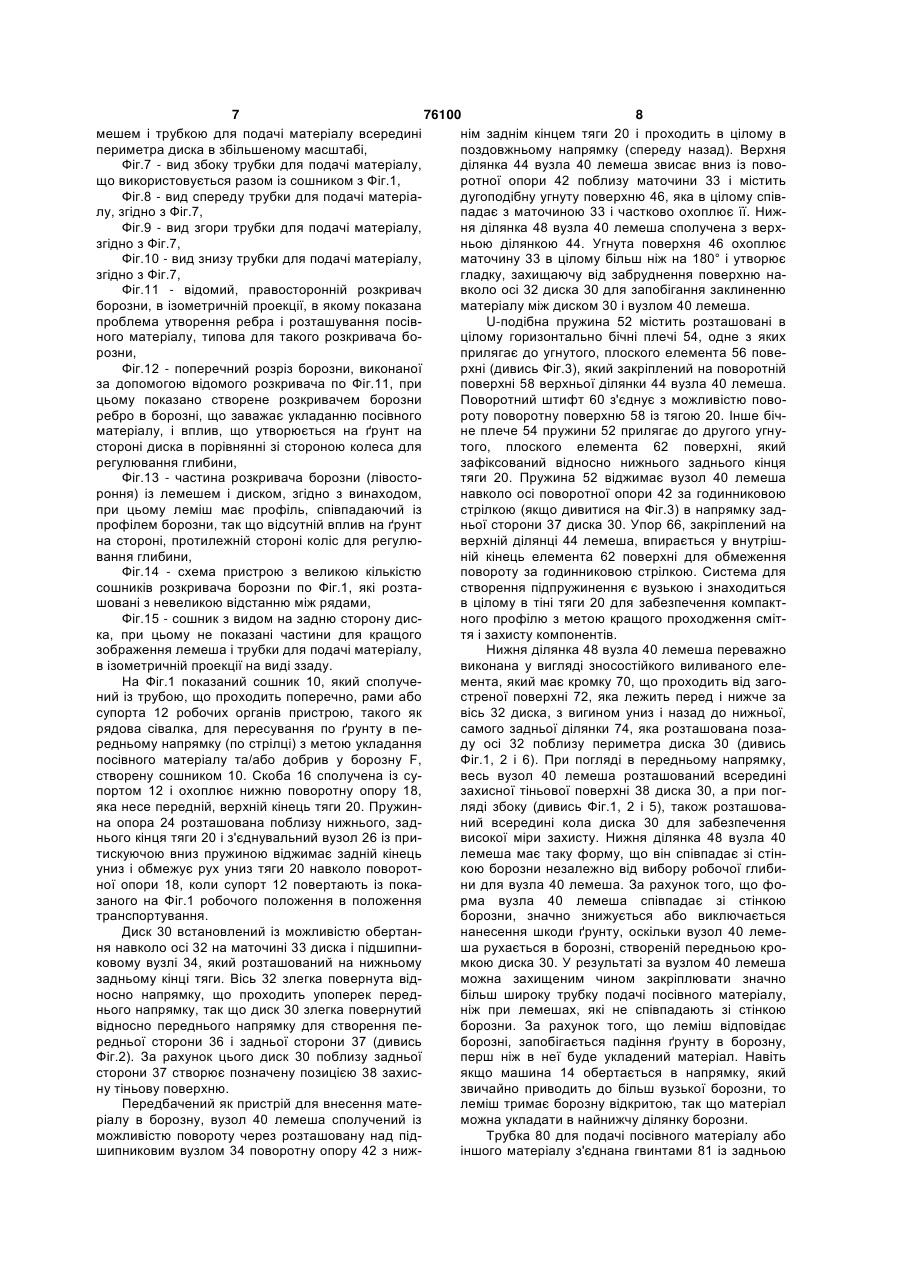

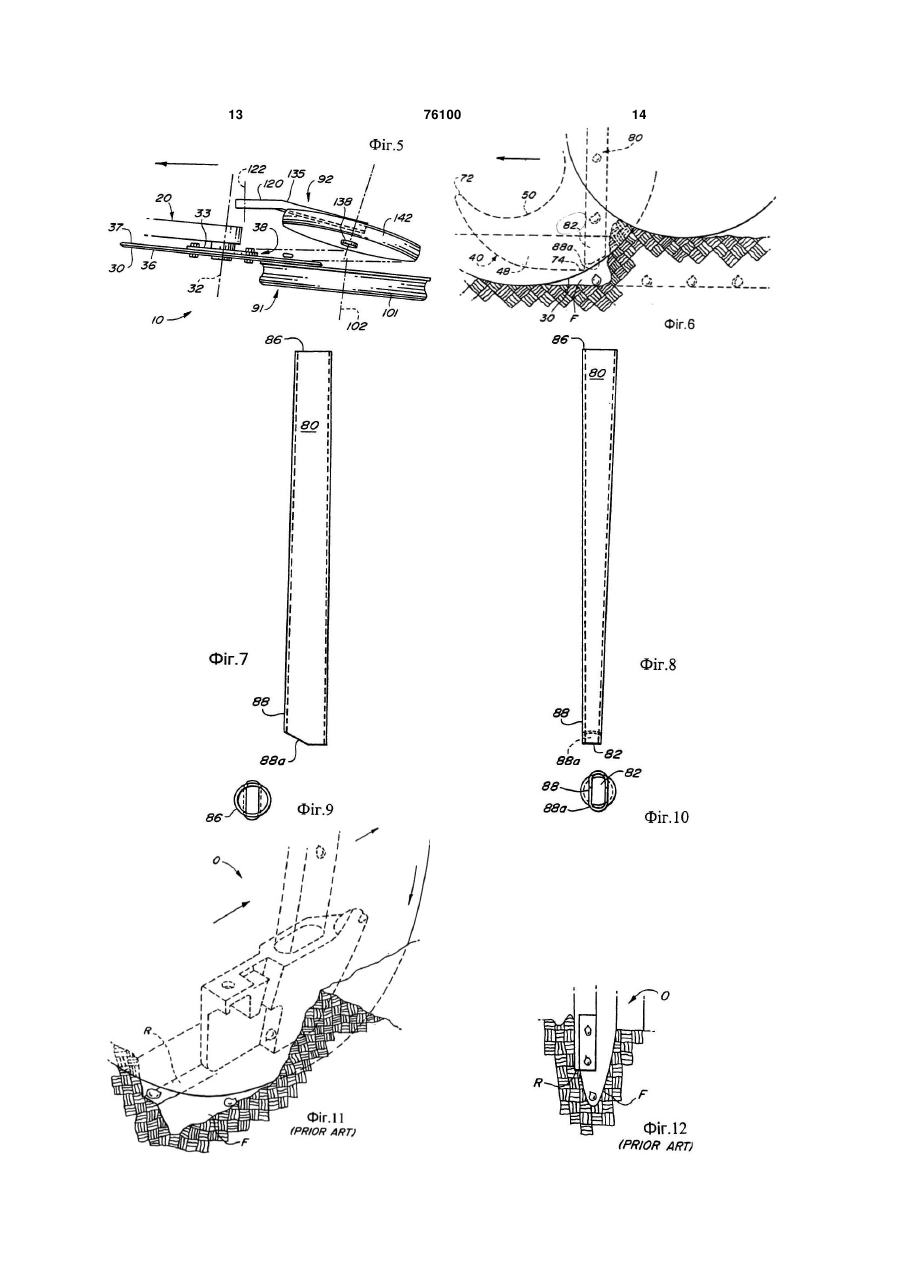

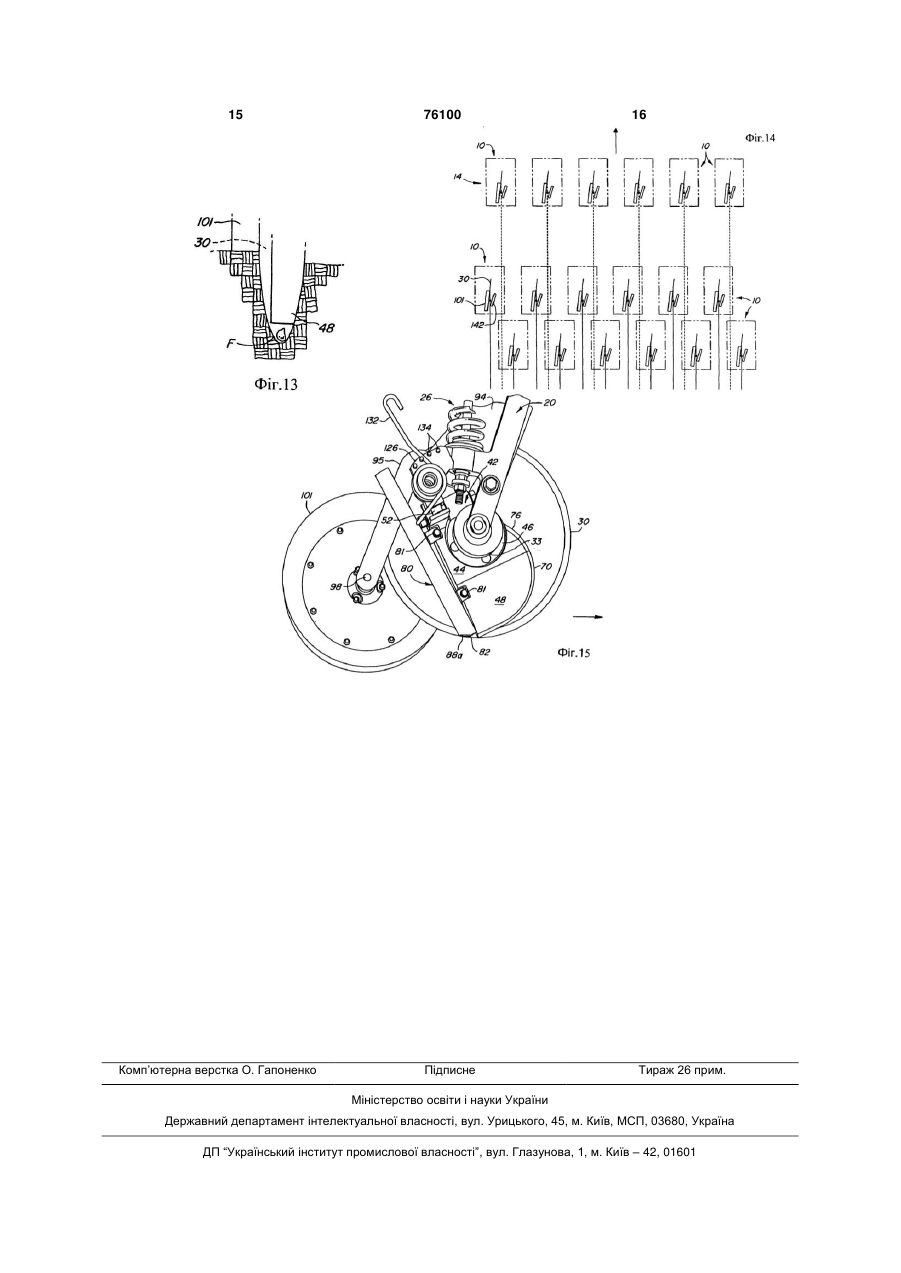

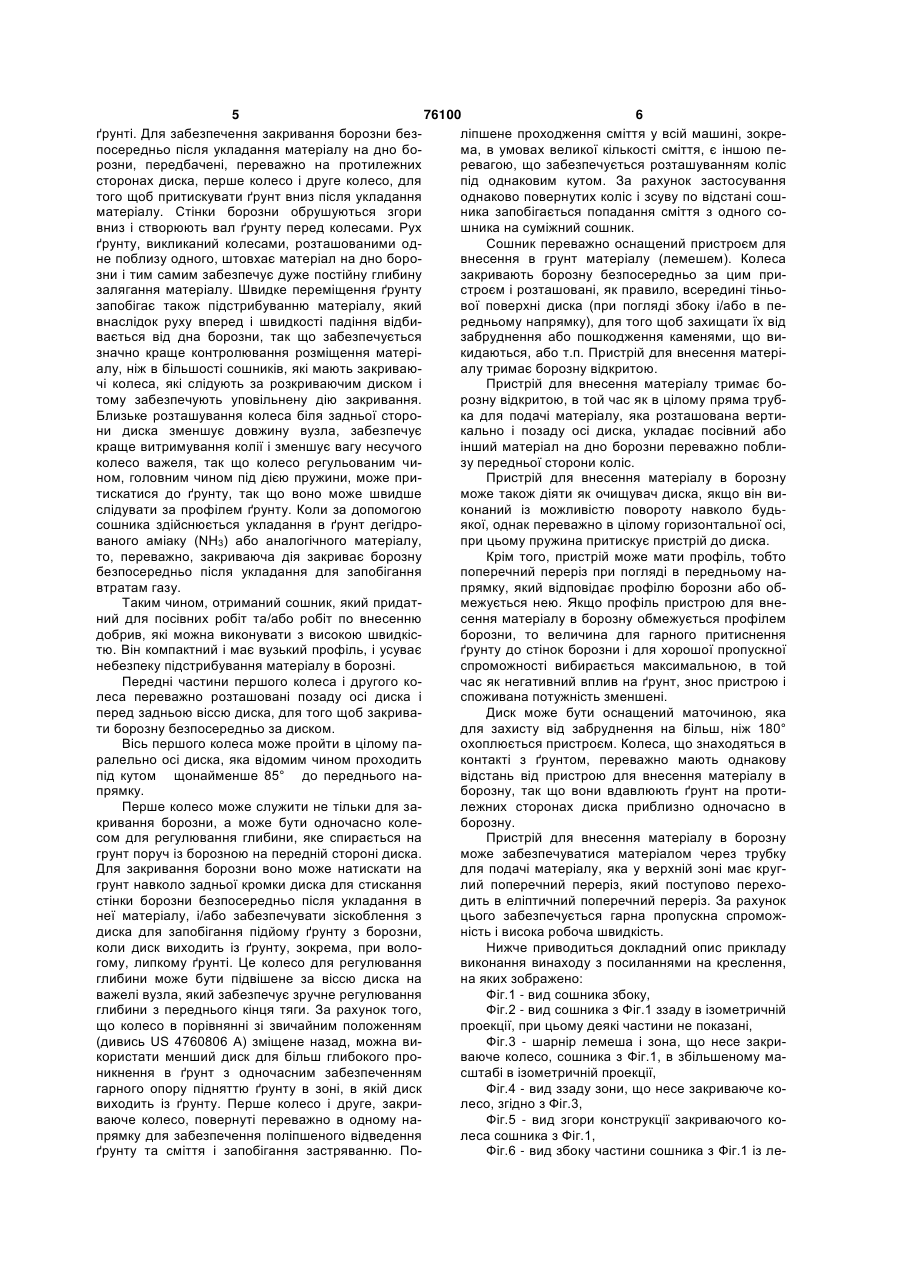

1. Сошник (10), що містить диск (30), встановлений з можливістю обертання навколо осі (32), перше колесо (101) і друге колесо (142), що знаходяться в зачепленні з ґрунтом і які взаємодіють для закриття борозни, при цьому перше колесо (101) встановлене з можливістю обертання навколо першої колісної осі (102), а друге колесо (142) встановлене з можливістю обертання навколо другої колісної осі (143), причому перше колесо (101) і друге колесо (142) встановлені з можливістю торкання ґрунту на протилежних сторонах борозни і переміщення ґрунту на укладений в борозну матеріал, який відрізняється тим, що перше колесо (101) і друге колесо (142) мають найнижчі ділянки, які знаходяться в зачепленні з ґрунтом в напрямку руху сошника (10) перед задньою кромкою диска (30). 2. Сошник (10) за п. 1, який відрізняється тим, що перше колесо (101) розташоване на одній стороні диска (30), а друге колесо (142) - на іншій стороні диска (30). 3. Сошник (10) за п. 1 або п. 2, який відрізняється тим, що передні частини першого колеса (101) і другого колеса (142), розташовані в напрямку руху сошника (10) позаду осі (32) диска (30) і перед задньою кромкою диска (30). 4. Сошник (10) за будь-яким з пп. 1-3, який відрізняється тим, що колісна вісь (102) першого колеса (101) проходить в основному паралельно осі (32) диска (30), яка проходить під кутом 5° або менше до напрямку, що проходить поперек напрямку руху. 2 (19) 1 3 76100 4 ріалу в борозну забезпечується матеріалом через на задній кінець важеля (120) колісної опори спитрубку (80) для подачі матеріалу, причому трубка рається з можливістю обертання друге колесо для подачі матеріалу має на вході круглий попе(142), і вісь (122) повернута відносно напрямку, що речний переріз, який у напрямку до виходу перепроходить поперек напрямку руху, причому друге ходить в еліптичний поперечний переріз. колесо (142) встановлене з можливістю руху в 13. Сошник (10) за будь-яким з пп. 1-12, який віднапрямку від диска (30) назовні, коли несучий корізняється тим, що друге колесо (142) закріплене лесо важіль (120) рухається проти напрямку підпна важелі (120) колісної опори, який підпружинеружинення для полегшення видалення ґрунту та ний на своєму передньому кінці і встановлений із сміття між другим колесом (142) і диском (30). можливістю повороту навколо осі (122), причому Винахід відноситься до сошника, що містить диск, встановлений із можливістю обертання навколо осі, перше колесо, що знаходиться в зачепленні з ґрунтом, і друге колесо, що знаходиться в зачепленні з ґрунтом, які взаємодіють для закривання борозни, при цьому перше колесо встановлене з можливістю обертання навколо першої колісної осі, а друге колесо встановлене з можливістю обертання навколо другої колісної осі, і перше колесо і друге колесо торкаються ґрунту на протилежних сторонах борозни і переміщують ґрунт на закладений у борозну матеріал. Сошник цього типу для закладання посівного зерна або добрив у борозну, розкритий в документі US 4760806 А, він містить встановлений під кутом диск із колесом регулювання глибини поблизу передньої сторони диска і вузол лемеша, включаючи трубку для подачі посівного матеріалу біля задньої сторони диска. За диском слідують кілька закриваючих і притискних коліс для переміщення грунту і закривання борозни над укладеним із трубки посівним матеріалом. Закриваючі колеса розташовані на відносно великій відстані від диска. Вони приходять у контакт з ґрунтом тільки після задньої кромки диска. В документі US 2920587 А розкрито сошник з двома дисками. Борозна, що створюється першим диском, закривається другим диском, який утворює другу борозну. Посівний матеріал у другій борозні притискається до ґрунту за допомогою окремого притискного колеса, що приходить в контакт з ґрунтом тільки за задньою кромкою другого диска. В документі FR 2041925 А пропонується сошник з двома розташованими під кутом один до одного дисками для створення однієї борозни. За ними слідує притискне колесо і два закриваючих колеса, які розташовані на відносно великій відстані від дисків. В ЕР 0117745 А описаний сошник, в якому поруч один з одним розташовані два диски, кожний з яких створює одну борозну. За кожним диском слідує відповідне притискне колесо, яке також розташоване від диска на досить великій відстані. Сошник з лемешем, який залишається в цілому в тіні диска, якщо дивитися на диск, показаний в US 5595130 А, спереду. При укладанні посівного матеріалу в борозну, для рівномірної схожості і оптимального зростання рослин важливо забезпечити укладання посівного матеріалу на постійну глибину. Часто сошники мають закриваючі або притискні колеса, які слідують за лемешем на значній відстані. Реально, закриття борозни відбувається після певного часу після попадання посівного матеріалу на дно борозни, і часто матеріал має час відстрибувати від дна борозни за рахунок відносного руху, так що в результаті матеріал укладається не так глибоко, як передбачалося. Іноді посівний матеріал може повністю вистрибнути з борозни, так що він залишається лежати на поверхні ґрунту і не проростає. Тенденція до посіву і внесення добрив із високою швидкістю для підвищення продуктивності посилює проблему вистрибування матеріалу і накидання ґрунту. Крім того, підошва лемеша в деяких сошниках, що використовуються в цей час, (дивись позицію 0 в показаних на Фіг.11 і 12 прикладах рівня техніки) може утворювати на стороні борозни (F) злегка виступаючу кромку або ребро (К), зокрема, коли працюють відносно глибоко, і посівний матеріал може залишатися лежати на ребрі замість дна борозни. Інша проблема виникає тоді, коли ґрунт внаслідок небажаного процесу утворення кромки або ребра падає на дно борозни і негативно впливає на укладання посівного матеріалу. Були запропоновані різні стрічки для втримання посівного матеріалу і додаткові пристрої для притиснення посівного матеріалу, такі як розкриті в US 5092255 А, US 5673638 А і US 5918557 А, для обмеження підстрибування посівного матеріалу або притиснення матеріалу в борозні, однак це приводить до появи нових чинників, до збільшення вартості, складності обслуговування і інколи вони не справляються з проблемою, викликаною підстрибуванням матеріалу і утворенням ребра. Деякі конструкції коліс можуть зменшити видалення ґрунту та сміття і служити причиною блокування, зокрема, на полях із великою часткою сміття. В основу винаходу покладена задача створити сошник, який вирішує більшість або всі вказані вище проблеми. Згідно з винаходом ця задача вирішується, за рахунок ознак пункту 1 формули винаходу, при цьому в інших пунктах формули винаходу приведені ознаки переважно модифікують рішення. Сошник, згідно з даним винаходом, містить щонайменше один диск для сошника, який встановлений із можливістю обертання як правило на тязі і повернутий приблизно на 5° відносно переднього напрямку для створення тіньової поверхні за задньою кромкою диска і розкривання борозни в 5 76100 6 ґрунті. Для забезпечення закривання борозни безліпшене проходження сміття у всій машині, зокрепосередньо після укладання матеріалу на дно бома, в умовах великої кількості сміття, є іншою перозни, передбачені, переважно на протилежних ревагою, що забезпечується розташуванням коліс сторонах диска, перше колесо і друге колесо, для під однаковим кутом. За рахунок застосування того щоб притискувати ґрунт вниз після укладання однаково повернутих коліс і зсуву по відстані сошматеріалу. Стінки борозни обрушуються згори ника запобігається попадання сміття з одного совниз і створюють вал ґрунту перед колесами. Рух шника на суміжний сошник. ґрунту, викликаний колесами, розташованими одСошник переважно оснащений пристроєм для не поблизу одного, штовхає матеріал на дно боровнесення в грунт матеріалу (лемешем). Колеса зни і тим самим забезпечує дуже постійну глибину закривають борозну безпосередньо за цим призалягання матеріалу. Швидке переміщення ґрунту строєм і розташовані, як правило, всередині тіньозапобігає також підстрибуванню матеріалу, який вої поверхні диска (при погляді збоку і/або в певнаслідок руху вперед і швидкості падіння відбиредньому напрямку), для того щоб захищати їх від вається від дна борозни, так що забезпечується забруднення або пошкодження каменями, що визначно краще контролювання розміщення матерікидаються, або т.п. Пристрій для внесення матеріалу, ніж в більшості сошників, які мають закриваюалу тримає борозну відкритою. чі колеса, які слідують за розкриваючим диском і Пристрій для внесення матеріалу тримає ботому забезпечують уповільнену дію закривання. розну відкритою, в той час як в цілому пряма трубБлизьке розташування колеса біля задньої сторока для подачі матеріалу, яка розташована вертини диска зменшує довжину вузла, забезпечує кально і позаду осі диска, укладає посівний або краще витримування колії і зменшує вагу несучого інший матеріал на дно борозни переважно побликолесо важеля, так що колесо регульованим чизу передньої сторони коліс. ном, головним чином під дією пружини, може приПристрій для внесення матеріалу в борозну тискатися до ґрунту, так що воно може швидше може також діяти як очищувач диска, якщо він вислідувати за профілем ґрунту. Коли за допомогою конаний із можливістю повороту навколо будьсошника здійснюється укладання в ґрунт дегідроякої, однак переважно в цілому горизонтальної осі, ваного аміаку (NH3) або аналогічного матеріалу, при цьому пружина притискує пристрій до диска. то, переважно, закриваюча дія закриває борозну Крім того, пристрій може мати профіль, тобто безпосередньо після укладання для запобігання поперечний переріз при погляді в передньому навтратам газу. прямку, який відповідає профілю борозни або обТаким чином, отриманий сошник, який придатмежується нею. Якщо профіль пристрою для внений для посівних робіт та/або робіт по внесенню сення матеріалу в борозну обмежується профілем добрив, які можна виконувати з високою швидкісборозни, то величина для гарного притиснення тю. Він компактний і має вузький профіль, і усуває ґрунту до стінок борозни і для хорошої пропускної небезпеку підстрибування матеріалу в борозні. спроможності вибирається максимальною, в той Передні частини першого колеса і другого кочас як негативний вплив на ґрунт, знос пристрою і леса переважно розташовані позаду осі диска і споживана потужність зменшені. перед задньою віссю диска, для того щоб закриваДиск може бути оснащений маточиною, яка ти борозну безпосередньо за диском. для захисту від забруднення на більш, ніж 180° Вісь першого колеса може пройти в цілому паохоплюється пристроєм. Колеса, що знаходяться в ралельно осі диска, яка відомим чином проходить контакті з ґрунтом, переважно мають однакову під кутом щонайменше 85° до переднього навідстань від пристрою для внесення матеріалу в прямку. борозну, так що вони вдавлюють ґрунт на протиПерше колесо може служити не тільки для залежних сторонах диска приблизно одночасно в кривання борозни, а може бути одночасно колеборозну. сом для регулювання глибини, яке спирається на Пристрій для внесення матеріалу в борозну грунт поруч із борозною на передній стороні диска. може забезпечуватися матеріалом через трубку Для закривання борозни воно може натискати на для подачі матеріалу, яка у верхній зоні має круггрунт навколо задньої кромки диска для стискання лий поперечний переріз, який поступово перехостінки борозни безпосередньо після укладання в дить в еліптичний поперечний переріз. За рахунок неї матеріалу, і/або забезпечувати зіскоблення з цього забезпечується гарна пропускна спромождиска для запобігання підйому ґрунту з борозни, ність і висока робоча швидкість. коли диск виходить із ґрунту, зокрема, при волоНижче приводиться докладний опис прикладу гому, липкому ґрунті. Це колесо для регулювання виконання винаходу з посиланнями на креслення, глибини може бути підвішене за віссю диска на на яких зображено: важелі вузла, який забезпечує зручне регулювання Фіг.1 - вид сошника збоку, глибини з переднього кінця тяги. За рахунок того, Фіг.2 - вид сошника з Фіг.1 ззаду в ізометричній що колесо в порівнянні зі звичайним положенням проекції, при цьому деякі частини не показані, (дивись US 4760806 А) зміщене назад, можна виФіг.3 - шарнір лемеша і зона, що несе закрикористати менший диск для більш глибокого проваюче колесо, сошника з Фіг.1, в збільшеному маникнення в ґрунт з одночасним забезпеченням сштабі в ізометричній проекції, гарного опору підняттю ґрунту в зоні, в якій диск Фіг.4 - вид ззаду зони, що несе закриваюче ковиходить із ґрунту. Перше колесо і друге, закрилесо, згідно з Фіг.3, ваюче колесо, повернуті переважно в одному наФіг.5 - вид згори конструкції закриваючого копрямку для забезпечення поліпшеного відведення леса сошника з Фіг.1, ґрунту та сміття і запобігання застряванню. ПоФіг.6 - вид збоку частини сошника з Фіг.1 із ле 7 76100 8 мешем і трубкою для подачі матеріалу всередині нім заднім кінцем тяги 20 і проходить в цілому в периметра диска в збільшеному масштабі, поздовжньому напрямку (спереду назад). Верхня Фіг.7 - вид збоку трубки для подачі матеріалу, ділянка 44 вузла 40 лемеша звисає вниз із повощо використовується разом із сошником з Фіг.1, ротної опори 42 поблизу маточини 33 і містить Фіг.8 - вид спереду трубки для подачі матеріадугоподібну угнуту поверхню 46, яка в цілому співлу, згідно з Фіг.7, падає з маточиною 33 і частково охоплює її. НижФіг.9 - вид згори трубки для подачі матеріалу, ня ділянка 48 вузла 40 лемеша сполучена з верхзгідно з Фіг.7, ньою ділянкою 44. Угнута поверхня 46 охоплює Фіг.10 - вид знизу трубки для подачі матеріалу, маточину 33 в цілому більш ніж на 180° і утворює згідно з Фіг.7, гладку, захищаючу від забруднення поверхню наФіг.11 - відомий, правосторонній розкривач вколо осі 32 диска 30 для запобігання заклиненню борозни, в ізометричній проекції, в якому показана матеріалу між диском 30 і вузлом 40 лемеша. проблема утворення ребра і розташування посівU-подібна пружина 52 містить розташовані в ного матеріалу, типова для такого розкривача боцілому горизонтально бічні плечі 54, одне з яких розни, прилягає до угнутого, плоского елемента 56 повеФіг.12 - поперечний розріз борозни, виконаної рхні (дивись Фіг.3), який закріплений на поворотній за допомогою відомого розкривача по Фіг.11, при поверхні 58 верхньої ділянки 44 вузла 40 лемеша. цьому показано створене розкривачем борозни Поворотний штифт 60 з'єднує з можливістю поворебро в борозні, що заважає укладанню посівного роту поворотну поверхню 58 із тягою 20. Інше бічматеріалу, і вплив, що утворюється на ґрунт на не плече 54 пружини 52 прилягає до другого угнустороні диска в порівнянні зі стороною колеса для того, плоского елемента 62 поверхні, який регулювання глибини, зафіксований відносно нижнього заднього кінця Фіг.13 - частина розкривача борозни (лівостотяги 20. Пружина 52 віджимає вузол 40 лемеша роння) із лемешем і диском, згідно з винаходом, навколо осі поворотної опори 42 за годинниковою при цьому леміш має профіль, співпадаючий із стрілкою (якщо дивитися на Фіг.3) в напрямку задпрофілем борозни, так що відсутній вплив на ґрунт ньої сторони 37 диска 30. Упор 66, закріплений на на стороні, протилежній стороні коліс для регулюверхній ділянці 44 лемеша, впирається у внутрішвання глибини, ній кінець елемента 62 поверхні для обмеження Фіг.14 - схема пристрою з великою кількістю повороту за годинниковою стрілкою. Система для сошників розкривача борозни по Фіг.1, які розтастворення підпружинення є вузькою і знаходиться шовані з невеликою відстанню між рядами, в цілому в тіні тяги 20 для забезпечення компактФіг.15 - сошник з видом на задню сторону дисного профілю з метою кращого проходження смітка, при цьому не показані частини для кращого тя і захисту компонентів. зображення лемеша і трубки для подачі матеріалу, Нижня ділянка 48 вузла 40 лемеша переважно в ізометричній проекції на виді ззаду. виконана у вигляді зносостійкого виливаного елеНа Фіг.1 показаний сошник 10, який сполучемента, який має кромку 70, що проходить від загоний із трубою, що проходить поперечно, рами або стреної поверхні 72, яка лежить перед і нижче за супорта 12 робочих органів пристрою, такого як вісь 32 диска, з вигином униз і назад до нижньої, рядова сівалка, для пересування по ґрунту в песамого задньої ділянки 74, яка розташована позаредньому напрямку (по стрілці) з метою укладання ду осі 32 поблизу периметра диска 30 (дивись посівного матеріалу та/або добрив у борозну F, Фіг.1, 2 і 6). При погляді в передньому напрямку, створену сошником 10. Скоба 16 сполучена із сувесь вузол 40 лемеша розташований всередині портом 12 і охоплює нижню поворотну опору 18, захисної тіньової поверхні 38 диска 30, а при погяка несе передній, верхній кінець тяги 20. Пружинляді збоку (дивись Фіг.1, 2 і 5), також розташована опора 24 розташована поблизу нижнього, задний всередині кола диска 30 для забезпечення нього кінця тяги 20 і з'єднувальний вузол 26 із привисокої міри захисту. Нижня ділянка 48 вузла 40 тискуючою вниз пружиною віджимає задній кінець лемеша має таку форму, що він співпадає зі стінуниз і обмежує рух униз тяги 20 навколо повороткою борозни незалежно від вибору робочої глибиної опори 18, коли супорт 12 повертають із покани для вузла 40 лемеша. За рахунок того, що фозаного на Фіг.1 робочого положення в положення рма вузла 40 лемеша співпадає зі стінкою транспортування. борозни, значно знижується або виключається Диск 30 встановлений із можливістю обертаннанесення шкоди ґрунту, оскільки вузол 40 леменя навколо осі 32 на маточині 33 диска і підшипниша рухається в борозні, створеній передньою кроковому вузлі 34, який розташований на нижньому мкою диска 30. У результаті за вузлом 40 лемеша задньому кінці тяги. Вісь 32 злегка повернута відможна захищеним чином закріплювати значно носно напрямку, що проходить упоперек передбільш широку трубку подачі посівного матеріалу, нього напрямку, так що диск 30 злегка повернутий ніж при лемешах, які не співпадають зі стінкою відносно переднього напрямку для створення пеборозни. За рахунок того, що леміш відповідає редньої сторони 36 і задньої сторони 37 (дивись борозні, запобігається падіння ґрунту в борозну, Фіг.2). За рахунок цього диск 30 поблизу задньої перш ніж в неї буде укладений матеріал. Навіть сторони 37 створює позначену позицією 38 захисякщо машина 14 обертається в напрямку, який ну тіньову поверхню. звичайно приводить до більш вузької борозни, то Передбачений як пристрій для внесення мателеміш тримає борозну відкритою, так що матеріал ріалу в борозну, вузол 40 лемеша сполучений із можна укладати в найнижчу ділянку борозни. можливістю повороту через розташовану над підТрубка 80 для подачі посівного матеріалу або шипниковим вузлом 34 поворотну опору 42 з нижіншого матеріалу з'єднана гвинтами 81 із задньою 9 76100 10 стороною вузла 40 лемеша і має профіль, який, для того щоб обертатися на першій стороні 36 дивлячись у передньому напрямку, лежить в цілодиска 30, очищувати диск 30, забезпечувати регуму всередині тіні 38 диски 30. Трубка 80 для подалювання глибини і забезпечувати функцію закричі матеріалу має найбільш глибоку вихідну повервання для однієї сторони борозни Р. Крім того, хню 82 безпосередньо позаду нижньої ділянки 48 колесо 101 запобігає виходу вгору частин грунту вузла 40 лемеша і в тіні 38. При розгляді бічних на задній стороні диска 30 поблизу поверхні, де проекцій на Фіг.1 і 6, трубка 80 для подачі матеріадиск 30 виходить із ґрунту. лу також знаходиться всередині периметра шайби Вузол 91 першого колеса містить структуру 30 із метою захисту від каменів і т.п. Для забезпе104 регулювання глибини, яка для зручності досчення великої пропускної спроможності матеріалу тупу оператора розташована поблизу передньої при роботі з високою швидкістю при залишенні сторони сошника 10. Структура 104 регулювання вузького, захищеного диском 30 профілю, трубка глибини містить рукоятку 106, яка сполучена з від80 для подачі матеріалу звужується від верхньої, критою, передньою ділянкою 108 важільний елекруглої ділянки 86 (дивись Фіг.6 і 7), яка закріплена мента 94. Ряд штифтів 110 розташований над скона накопичувальній трубі для матеріалу (не зобою 112, яка закріплена на передній ділянці тяги бражена) і забезпечується з неї, в нижню частину з 20. Передня ділянка 108 важільного елемента 94 еліптичним поперечним перерізом, що розташовувиконана переважно з пружного металевого лисється із захистом за нижньою ділянкою 48 вузла тового матеріалу, так що оператор може брати 40 лемеша. Нижня ділянка 88а нижньої частини 88 рукоятку 106 і відтягувати ділянку 108 від штифтів зрізана під кутом близько 30° відносно горизонта110 назовні для повороту важільного елемента 94 лі, так що вихід відкривається вниз, і нижня частив бажане вертикальне положення колеса 101 відна 88 залишається всередині кола диска 30. Нижносно диска 30. Як тільки колесо 101 встановлене ня частина 88 має поперечний переріз, який лише для забезпечення бажаної робочої глибини диска, небагато менше поперечного перерізу верхньої, оператор відпускає рукоятку 106, яка пружинить круглої ділянки 86. Трубка 80 для подачі матеріалу назад униз у напрямку тяги 20, так що отвори діє прямою і орієнтована вертикально під невеликим лянки 108 захоплюються штифтами 110 для утрикутом до диска 30 і має дуже незначне звуження мання вузла 91 першого колеса в бажаному полопо всій своїй довжині для запобігання підстрибуженні. ванню посівного матеріалу і забезпеченню високих Вузол 92 другого колеса містить важіль (120) швидкостей видачі посівного або іншого матеріалу колісної опори, що має передній кінець, який запри дуже великих швидкостях машини. В одному кріплений із можливістю повороту на задньому прикладі виконання перехідна довжина при загакінці тяги 20, так що його можна повертати навкольній довжині трубки для подачі матеріалу 356мм ло осі 122, яка лежить вище за вісь 32 диска 30. (14 дюймів) складає близько 305мм (12 дюймів), а Опорна цапфа 124 закріплена на опорі 126, яка в верхня, кругла ділянка 86 має діаметр близько свою чергу сполучена з пружинною опорою 24. 34мм (1,4 дюйми), який звужується до ширини ниПритискуюча вниз пружина 128 містить витки, які жньої частини близько 18мм (0,7 дюйми) і розшипроходять навколо опорної цапфи 124, і здвинуте рюється в напрямку спереду назад (дивись Фіг.9 і плече 130, яке спирається знизу на верхню кромку 10). Наявність довгого переходу зменшує підстриважеля (120) колісної опори. Рукоятка 132 для бування посівного матеріалу і забезпечує велику регулювання встановлена з можливістю перемімісткість для кращої видачі матеріалу в борозну щення між різними парами штифтів 134, які виступри високій швидкості. Трубка 80 для подачі матепають із опори 126 для регулювання направленого ріалу може бути придатна також для видачі дегідвниз тиску важеля (120) колісної опори. Важіль рованого аміаку (або іншого газоподібного матері(120) колісної опори проходить назад і вниз до алу), лежати в тіні тяги 20 і вузла 40 лемеша і мати місця 135 зламу і потім до з'єднання з осьовим діаметр близько 13мм (0,5 дюйми) для внесення елементом 138, який втримує друге, або закривагазоподібного матеріалу на дно сформованої дисюче колесо 142 з можливістю обертання навколо ком 30 борозни, а також забезпечувати подачу колісної осі 143, яка повернута в тому ж загальнорідкого добрива або т.п. му напрямку, що і перша колісна вісь 102. Колісна Вузол 91 першого колеса встановлений із мовісь 143 злегка повернута в зовнішньому напрямку жливістю регулювання поблизу передньої сторони вниз, для відхилення колеса 143 відносно верти36 диска 30, а вузол 92 другого колеса встановлекального положення для кращого закриття борозний із можливістю регулювання поблизу задньої ни. Кут колісної осі 143 відносно поперечного насторони 37 диска 30. Вузол 91 першого колеса прямку також більше, ніж кут колісної осі 102. містить важільний елемент 94, який має середню Поворотна вісь 122 важеля (120) колісної оподілянку 95, яка за допомогою поворотної опори 96 ри закриваючого колеса 142 розташована відноссполучена з можливістю повороту навколо осі 97 із но горизонталі під кутом (близько 5°, як показано тягою 20 перед віссю 32 диска 30. Важільний елена Фіг.5), для збільшення бічної відстані відносно мент 94 проходить у задньому напрямку над матоколеса 101, яке служить для регулювання глибини, чиною 33 і потім униз до з'єднання з осьовим елеколи закриваюче колесо 142 їде по купі сміття. ментом 98, на який спирається перше колесо 101 Колесо 142 рухається назовні від диска 30, коли із можливістю обертання навколо осі 102, яка проважіль (120) колісної опори відхиляється вгору, ходить в цілому паралельно осі 32 диска 30 і роздля підтримування видалення сміття , які в іншому ташована в напрямку, що проходить спереду навипадку приводили б до блокування. Розташуванзад, поблизу задньої кромки диска 30. Перше ня колеса 142 поблизу осі 32 на задній стороні 37 колесо 101 встановлене з можливістю обертання, диска 30 зменшує загальну довжину, забезпечує 11 76100 12 краще витримування колії і зменшує вагу важеля рівномірної глибини. Колеса 102, 142, що знахо(120) колісної опори у порівнянні з іншими сошнидяться на невеликій відстані одне від одного, ками, в яких закриваюче колесо слідує за диском. створюють вал ґрунту, який направляє колеса і Колесо приведене в положення контакту з ґрунтом сприяє переважному закриванню борозни. Коли насамперед пружиною 128, а не за рахунок ваги, трубка 80 для подачі матеріалу є трубкою для дедля забезпечення більш швидкої реакції на зміни гідрованого аміаку, то переважне переміщення профілю ґрунту. ґрунту, що забезпечується за рахунок вказаного Колеса 101 і 142 контактують з ґрунтом, як повище розташування, герметизує борозну майже казано на Фіг.1, на протилежних сторонах борозни вмить і скорочує втрати матеріалу із ґрунту. Поканедалеко за виходом 82 трубки 80 для подачі мазане на Фіг.14 розташування сошників 10 є приктеріалу в безпосередній близькості від поверхні, ладом переважного розташування зі зміщенням на де диск 30 виходить із ґрунту. Поверхні контакту відстань, на якій використані однаково повернуті коліс 101, 142 знаходяться в цілому поруч для колеса 101, 142 і диски 30 сошників 10 розкривача обвалення протилежних сторін борозни над уклаборозни для запобігання попаданню сміття із сошденим матеріалом безпосередньо після досягненника 10 розкривача борозни безпосередньо на ня матеріалом найнижчої зони борозни для висуміжний вузол 10 розкривача борозни, однак заключення підстрибування і забезпечення безпечує невеликі відстані між рядами. 13 76100 14 15 Комп’ютерна верстка О. Гапоненко 76100 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
