Модульна панель для виготовлення плавального басейну

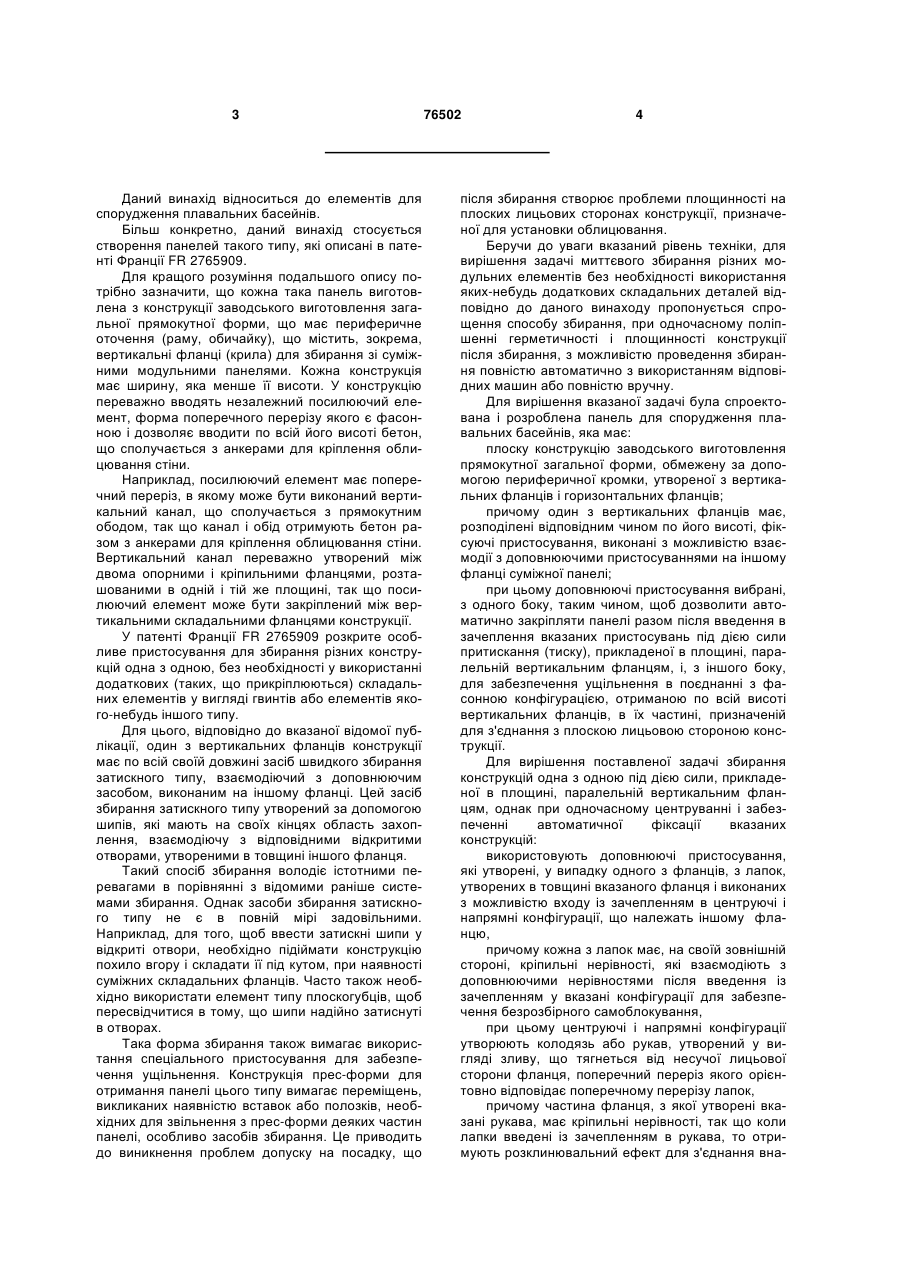

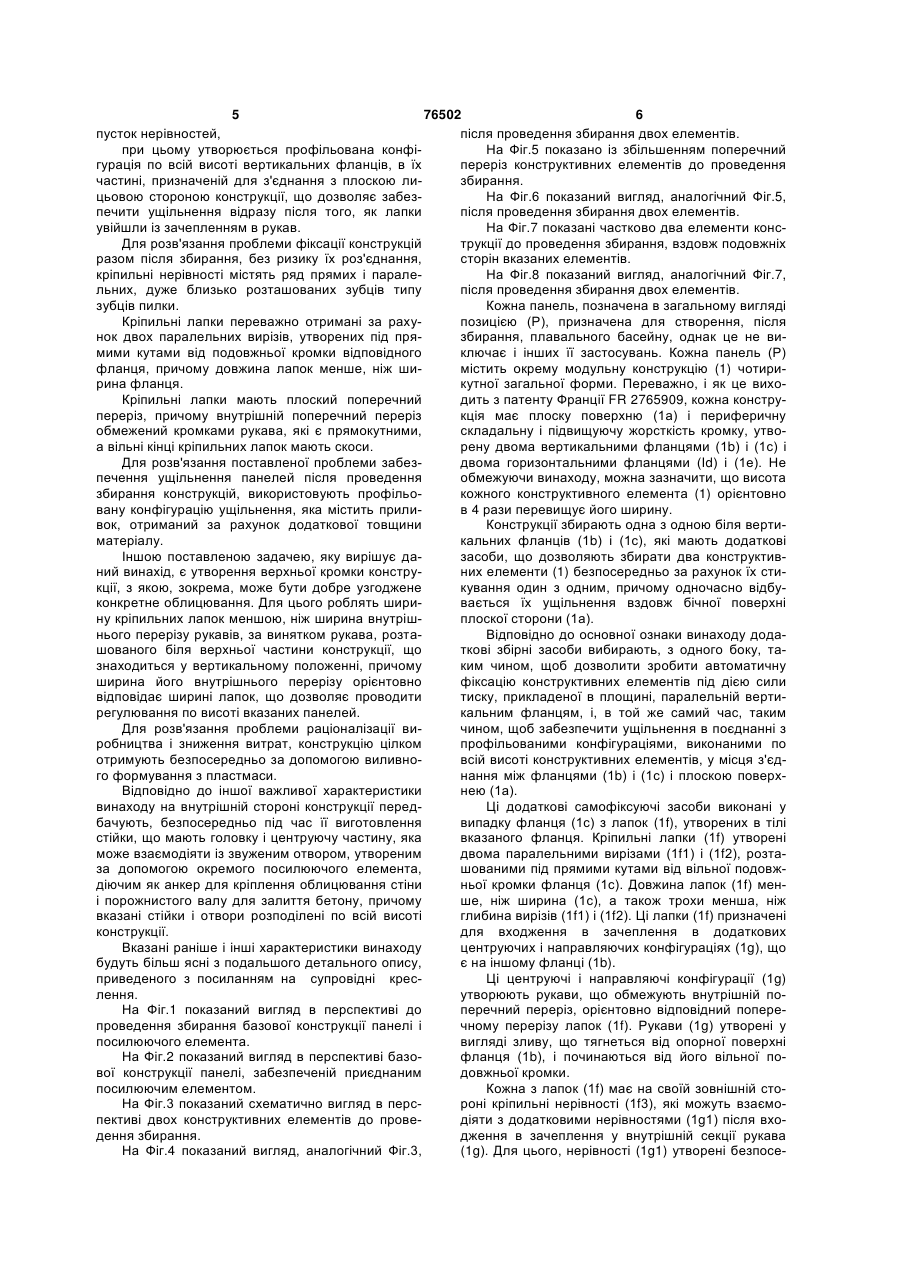

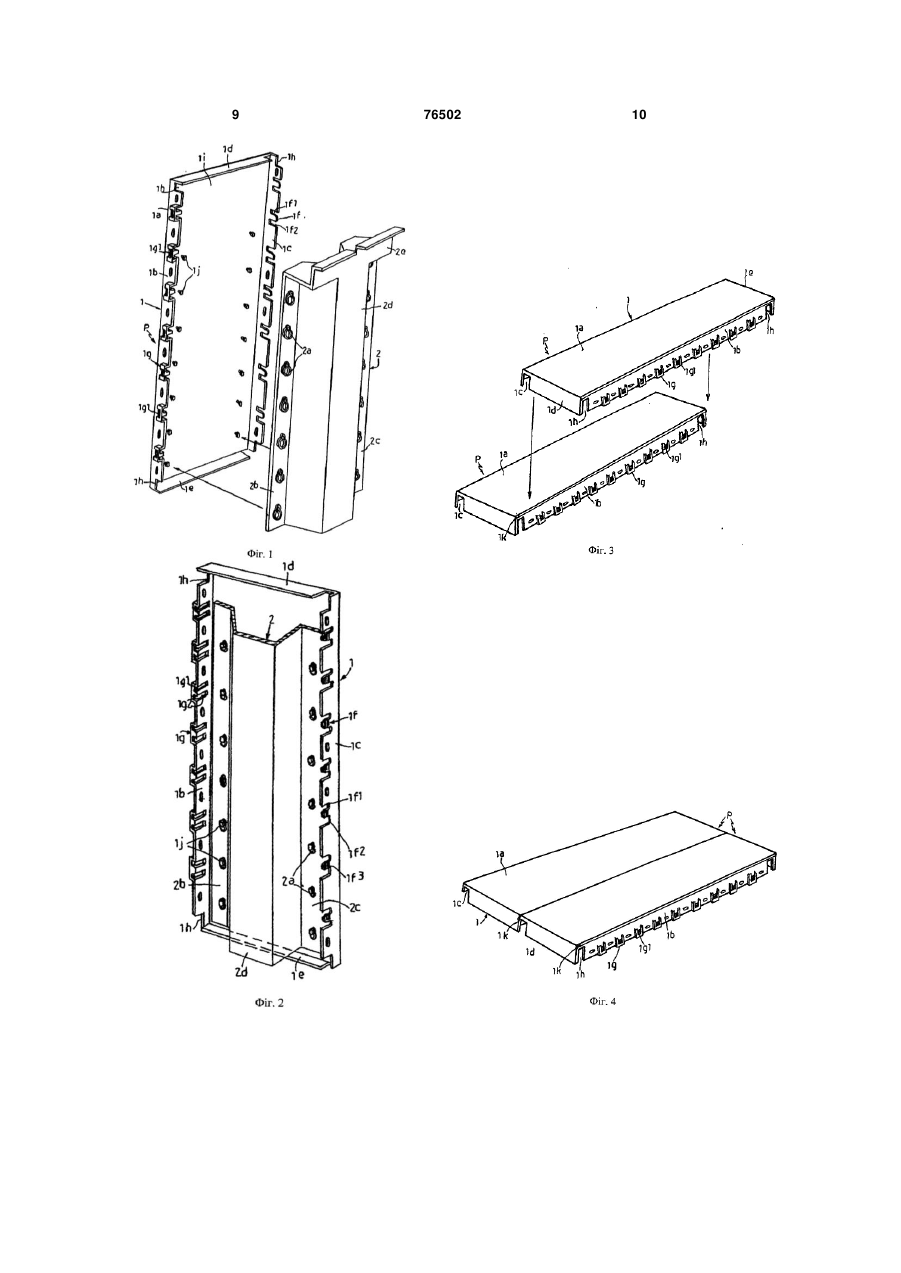

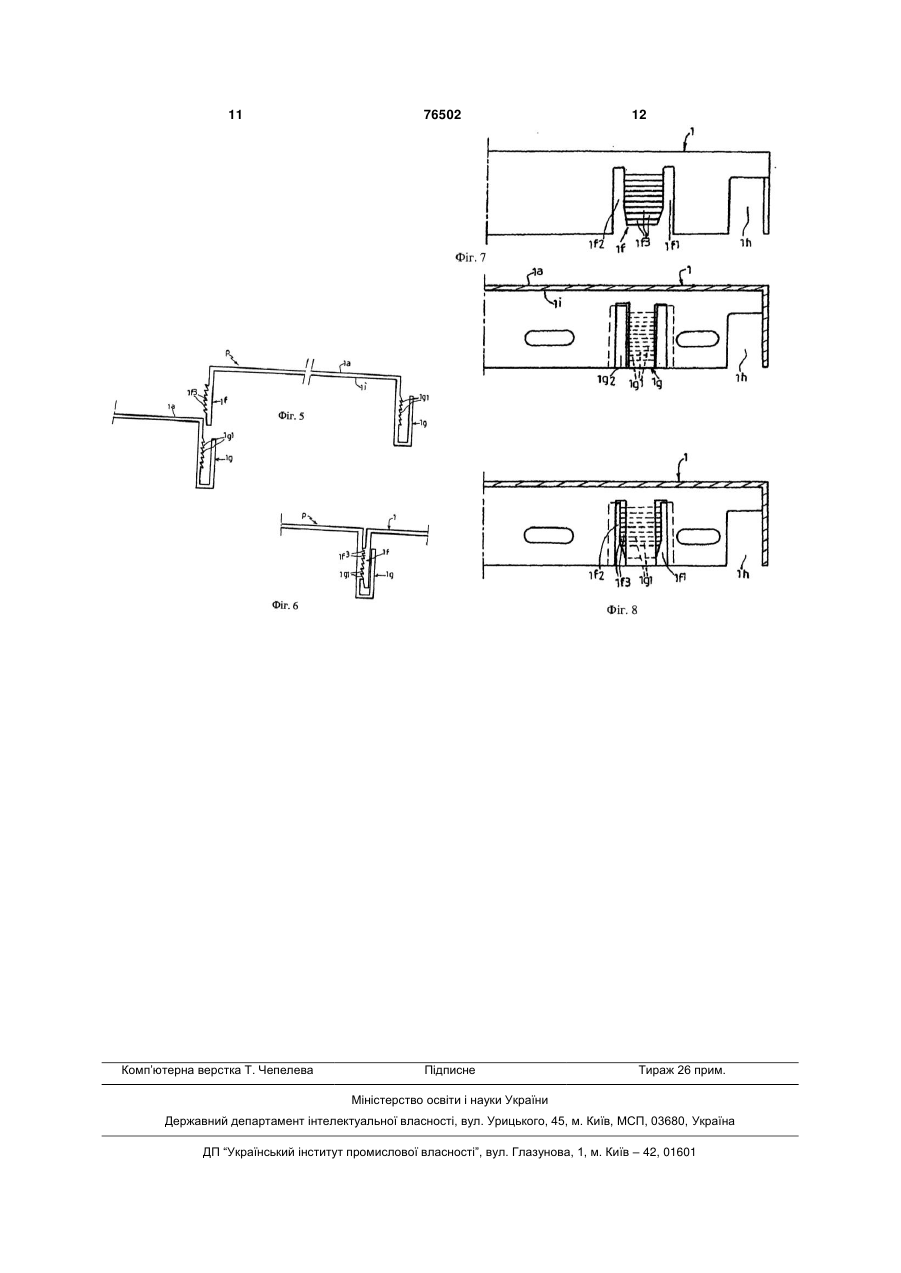

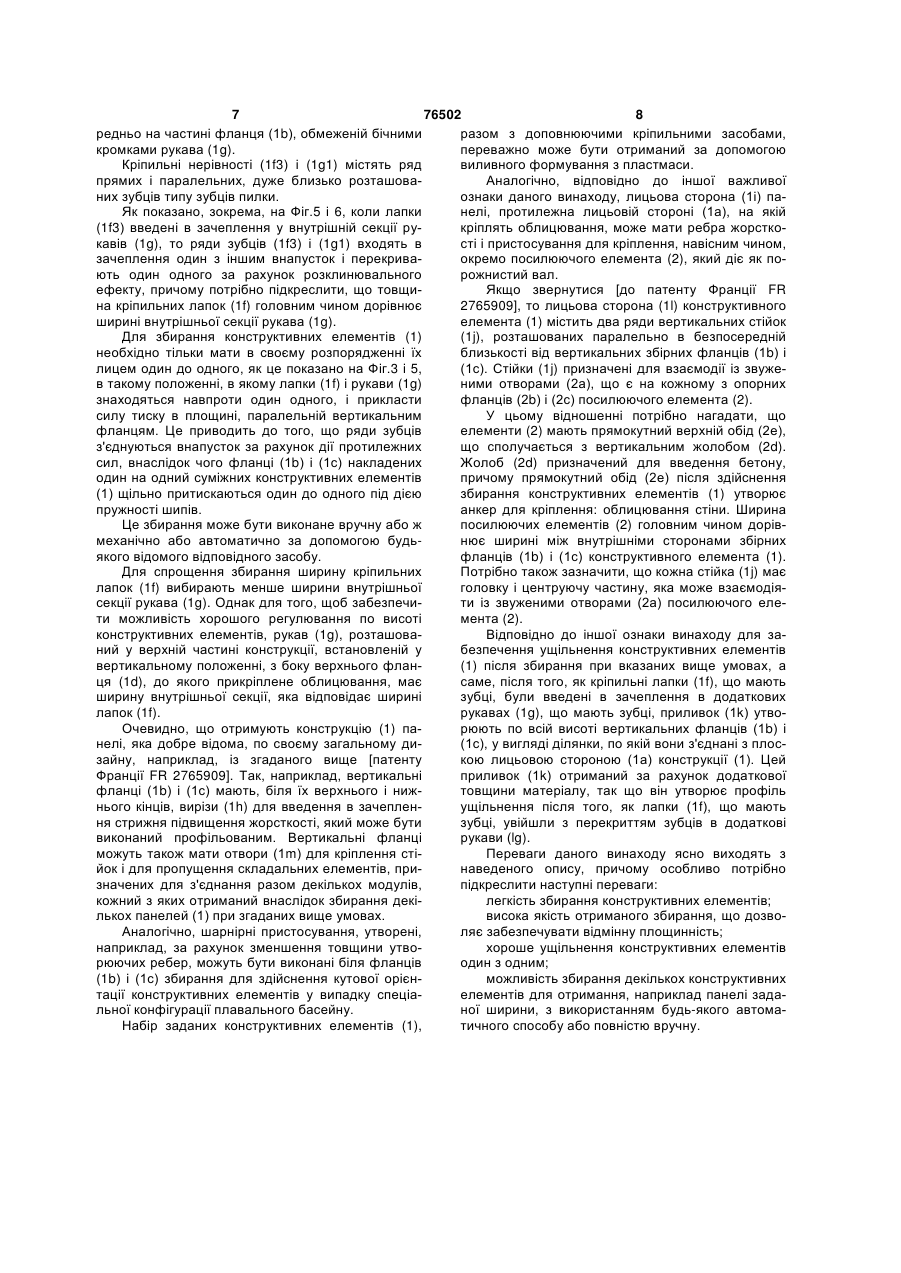

1. Панель для виготовлення плавального басейну, що має плоску конструкцію (1) заводського виготовлення загальної прямокутної форми, обмежену периферичною кромкою, утвореною з вертикальних фланців (1b) і (1с) і горизонтальних фланців (1d) і (1е), причому один з вертикальних фланців (1с) має розподілені відповідним чином по своїй висоті фіксуючі пристосування (1f), виконані з можливістю взаємодії з додатковими пристосуваннями (1g) на іншому фланці (1b) суміжної панелі, яка відрізняється тим, що додаткові пристосування (1f) і (1g) складаються, у випадку одного з фланців (1с), з лапок (1f), утворених в тілі фланця (1с), які виконані з можливістю входження в зачеплення з центруючими і направляючими конфігураціями (1g), що належать іншому фланцю (1b); кожна лапка (1f) має на своєму зовнішньому боці кріпильні нерівності (1f3), виконані з можливістю взаємодії з додатковими нерівностями (1g) після входження в зачеплення з вказаними конфігураціями, для забезпечення безрозбірного самоблокування, причому центруючі і направляючі конфігурації (1g) утворюють колодязь або рукав у вигляді зливу, що тягнеться від несучого лицьового боку фланця (1b), поперечний переріз якого орієнтовно відповідає поперечному перерізу лапок (1f), a частина фланця, з якої утворені рукава, має кріпильні нерівності (1g1), так що коли лапки (1f) введені в зачеплення в рукаві (1g), то отримують розклинювальний ефект для з'єднання внапусток нерівностей, при цьому утворюється профільована 2 (19) 1 3 Даний винахід відноситься до елементів для спорудження плавальних басейнів. Більш конкретно, даний винахід стосується створення панелей такого типу, які описані в патенті Франції FR 2765909. Для кращого розуміння подальшого опису потрібно зазначити, що кожна така панель виготовлена з конструкції заводського виготовлення загальної прямокутної форми, що має периферичне оточення (раму, обичайку), що містить, зокрема, вертикальні фланці (крила) для збирання зі суміжними модульними панелями. Кожна конструкція має ширину, яка менше її висоти. У конструкцію переважно вводять незалежний посилюючий елемент, форма поперечного перерізу якого є фасонною і дозволяє вводити по всій його висоті бетон, що сполучається з анкерами для кріплення облицювання стіни. Наприклад, посилюючий елемент має поперечний переріз, в якому може бути виконаний вертикальний канал, що сполучається з прямокутним ободом, так що канал і обід отримують бетон разом з анкерами для кріплення облицювання стіни. Вертикальний канал переважно утворений між двома опорними і кріпильними фланцями, розташованими в одній і тій же площині, так що посилюючий елемент може бути закріплений між вертикальними складальними фланцями конструкції. У патенті Франції FR 2765909 розкрите особливе пристосування для збирання різних конструкцій одна з одною, без необхідності у використанні додаткових (таких, що прикріплюються) складальних елементів у вигляді гвинтів або елементів якого-небудь іншого типу. Для цього, відповідно до вказаної відомої публікації, один з вертикальних фланців конструкції має по всій своїй довжині засіб швидкого збирання затискного типу, взаємодіючий з доповнюючим засобом, виконаним на іншому фланці. Цей засіб збирання затискного типу утворений за допомогою шипів, які мають на своїх кінцях область захоплення, взаємодіючу з відповідними відкритими отворами, утвореними в товщині іншого фланця. Такий спосіб збирання володіє істотними перевагами в порівнянні з відомими раніше системами збирання. Однак засоби збирання затискного типу не є в повній мірі задовільними. Наприклад, для того, щоб ввести затискні шипи у відкриті отвори, необхідно підіймати конструкцію похило вгору і складати її під кутом, при наявності суміжних складальних фланців. Часто також необхідно використати елемент типу плоскогубців, щоб пересвідчитися в тому, що шипи надійно затиснуті в отворах. Така форма збирання також вимагає використання спеціального пристосування для забезпечення ущільнення. Конструкція прес-форми для отримання панелі цього типу вимагає переміщень, викликаних наявністю вставок або полозків, необхідних для звільнення з прес-форми деяких частин панелі, особливо засобів збирання. Це приводить до виникнення проблем допуску на посадку, що 76502 4 після збирання створює проблеми площинності на плоских лицьових сторонах конструкції, призначеної для установки облицювання. Беручи до уваги вказаний рівень техніки, для вирішення задачі миттєвого збирання різних модульних елементів без необхідності використання яких-небудь додаткових складальних деталей відповідно до даного винаходу пропонується спрощення способу збирання, при одночасному поліпшенні герметичності і площинності конструкції після збирання, з можливістю проведення збирання повністю автоматично з використанням відповідних машин або повністю вручну. Для вирішення вказаної задачі була спроектована і розроблена панель для спорудження плавальних басейнів, яка має: плоску конструкцію заводського виготовлення прямокутної загальної форми, обмежену за допомогою периферичної кромки, утвореної з вертикальних фланців і горизонтальних фланців; причому один з вертикальних фланців має, розподілені відповідним чином по його висоті, фіксуючі пристосування, виконані з можливістю взаємодії з доповнюючими пристосуваннями на іншому фланці суміжної панелі; при цьому доповнюючі пристосування вибрані, з одного боку, таким чином, щоб дозволити автоматично закріпляти панелі разом після введення в зачеплення вказаних пристосувань під дією сили притискання (тиску), прикладеної в площині, паралельній вертикальним фланцям, і, з іншого боку, для забезпечення ущільнення в поєднанні з фасонною конфігурацією, отриманою по всій висоті вертикальних фланців, в їх частині, призначеній для з'єднання з плоскою лицьовою стороною конструкції. Для вирішення поставленої задачі збирання конструкцій одна з одною під дією сили, прикладеної в площині, паралельній вертикальним фланцям, однак при одночасному центруванні і забезпеченні автоматичної фіксації вказаних конструкцій: використовують доповнюючі пристосування, які утворені, у випадку одного з фланців, з лапок, утворених в товщині вказаного фланця і виконаних з можливістю входу із зачепленням в центруючі і напрямні конфігурації, що належать іншому фланцю, причому кожна з лапок має, на своїй зовнішній стороні, кріпильні нерівності, які взаємодіють з доповнюючими нерівностями після введення із зачепленням у вказані конфігурації для забезпечення безрозбірного самоблокування, при цьому центруючі і напрямні конфігурації утворюють колодязь або рукав, утворений у вигляді зливу, що тягнеться від несучої лицьової сторони фланця, поперечний переріз якого орієнтовно відповідає поперечному перерізу лапок, причому частина фланця, з якої утворені вказані рукава, має кріпильні нерівності, так що коли лапки введені із зачепленням в рукава, то отримують розклинювальний ефект для з'єднання вна 5 76502 6 пусток нерівностей, після проведення збирання двох елементів. при цьому утворюється профільована конфіНа Фіг.5 показано із збільшенням поперечний гурація по всій висоті вертикальних фланців, в їх переріз конструктивних елементів до проведення частині, призначеній для з'єднання з плоскою лизбирання. цьовою стороною конструкції, що дозволяє забезНа Фіг.6 показаний вигляд, аналогічний Фіг.5, печити ущільнення відразу після того, як лапки після проведення збирання двох елементів. увійшли із зачепленням в рукав. На Фіг.7 показані частково два елементи консДля розв'язання проблеми фіксації конструкцій трукції до проведення збирання, вздовж подовжніх разом після збирання, без ризику їх роз'єднання, сторін вказаних елементів. кріпильні нерівності містять ряд прямих і паралеНа Фіг.8 показаний вигляд, аналогічний Фіг.7, льних, дуже близько розташованих зубців типу після проведення збирання двох елементів. зубців пилки. Кожна панель, позначена в загальному вигляді Кріпильні лапки переважно отримані за рахупозицією (Р), призначена для створення, після нок двох паралельних вирізів, утворених під прязбирання, плавального басейну, однак це не вимими кутами від подовжньої кромки відповідного ключає і інших її застосувань. Кожна панель (Р) фланця, причому довжина лапок менше, ніж шимістить окрему модульну конструкцію (1) чотиририна фланця. кутної загальної форми. Переважно, і як це вихоКріпильні лапки мають плоский поперечний дить з патенту Франції FR 2765909, кожна конструпереріз, причому внутрішній поперечний переріз кція має плоску поверхню (1а) і периферичну обмежений кромками рукава, які є прямокутними, складальну і підвищуючу жорсткість кромку, утвоа вільні кінці кріпильних лапок мають скоси. рену двома вертикальними фланцями (1b) і (1с) і Для розв'язання поставленої проблеми забездвома горизонтальними фланцями (Id) і (1е). Не печення ущільнення панелей після проведення обмежуючи винаходу, можна зазначити, що висота збирання конструкцій, використовують профільокожного конструктивного елемента (1) орієнтовно вану конфігурацію ущільнення, яка містить прилив 4 рази перевищує його ширину. вок, отриманий за рахунок додаткової товщини Конструкції збирають одна з одною біля вертиматеріалу. кальних фланців (1b) і (1с), які мають додаткові Іншою поставленою задачею, яку вирішує дазасоби, що дозволяють збирати два конструктивний винахід, є утворення верхньої кромки конструних елементи (1) безпосередньо за рахунок їх стикції, з якою, зокрема, може бути добре узгоджене кування один з одним, причому одночасно відбуконкретне облицювання. Для цього роблять ширивається їх ущільнення вздовж бічної поверхні ну кріпильних лапок меншою, ніж ширина внутрішплоскої сторони (1а). нього перерізу рукавів, за винятком рукава, розтаВідповідно до основної ознаки винаходу додашованого біля верхньої частини конструкції, що ткові збірні засоби вибирають, з одного боку, тазнаходиться у вертикальному положенні, причому ким чином, щоб дозволити зробити автоматичну ширина його внутрішнього перерізу орієнтовно фіксацію конструктивних елементів під дією сили відповідає ширині лапок, що дозволяє проводити тиску, прикладеної в площині, паралельній вертирегулювання по висоті вказаних панелей. кальним фланцям, і, в той же самий час, таким Для розв'язання проблеми раціоналізації вичином, щоб забезпечити ущільнення в поєднанні з робництва і зниження витрат, конструкцію цілком профільованими конфігураціями, виконаними по отримують безпосередньо за допомогою виливновсій висоті конструктивних елементів, у місця з'єдго формування з пластмаси. нання між фланцями (1b) і (1с) і плоскою поверхВідповідно до іншої важливої характеристики нею (1а). винаходу на внутрішній стороні конструкції передЦі додаткові самофіксуючі засоби виконані у бачують, безпосередньо під час її виготовлення випадку фланця (1с) з лапок (1f), утворених в тілі стійки, що мають головку і центруючу частину, яка вказаного фланця. Кріпильні лапки (1f) утворені може взаємодіяти із звуженим отвором, утвореним двома паралельними вирізами (1f1) і (1f2), розтаза допомогою окремого посилюючого елемента, шованими під прямими кутами від вільної подовждіючим як анкер для кріплення облицювання стіни ньої кромки фланця (1с). Довжина лапок (1f) мені порожнистого валу для залиття бетону, причому ше, ніж ширина (1с), а також трохи менша, ніж вказані стійки і отвори розподілені по всій висоті глибина вирізів (1f1) і (1f2). Ці лапки (1f) призначені конструкції. для входження в зачеплення в додаткових Вказані раніше і інші характеристики винаходу центруючих і направляючих конфігураціях (1g), що будуть більш ясні з подальшого детального опису, є на іншому фланці (1b). приведеного з посиланням на супровідні кресЦі центруючі і направляючі конфігурації (1g) лення. утворюють рукави, що обмежують внутрішній поНа Фіг.1 показаний вигляд в перспективі до перечний переріз, орієнтовно відповідний поперепроведення збирання базової конструкції панелі і чному перерізу лапок (1f). Рукави (1g) утворені у посилюючого елемента. вигляді зливу, що тягнеться від опорної поверхні На Фіг.2 показаний вигляд в перспективі базофланця (1b), і починаються від його вільної пової конструкції панелі, забезпеченій приєднаним довжньої кромки. посилюючим елементом. Кожна з лапок (1f) має на своїй зовнішній стоНа Фіг.3 показаний схематично вигляд в персроні кріпильні нерівності (1f3), які можуть взаємопективі двох конструктивних елементів до проведіяти з додатковими нерівностями (1g1) після входення збирання. дження в зачеплення у внутрішній секції рукава На Фіг.4 показаний вигляд, аналогічний Фіг.3, (1g). Для цього, нерівності (1g1) утворені безпосе 7 76502 8 редньо на частині фланця (1b), обмеженій бічними разом з доповнюючими кріпильними засобами, кромками рукава (1g). переважно може бути отриманий за допомогою Кріпильні нерівності (1f3) і (1g1) містять ряд виливного формування з пластмаси. прямих і паралельних, дуже близько розташоваАналогічно, відповідно до іншої важливої них зубців типу зубців пилки. ознаки даного винаходу, лицьова сторона (1і) паЯк показано, зокрема, на Фіг.5 і 6, коли лапки нелі, протилежна лицьовій стороні (1а), на якій (1f3) введені в зачеплення у внутрішній секції рукріплять облицювання, може мати ребра жорсткокавів (1g), то ряди зубців (1f3) і (1g1) входять в сті і пристосування для кріплення, навісним чином, зачеплення один з іншим внапусток і перекриваокремо посилюючого елемента (2), який діє як поють один одного за рахунок розклинювального рожнистий вал. ефекту, причому потрібно підкреслити, що товщиЯкщо звернутися [до патенту Франції FR на кріпильних лапок (1f) головним чином дорівнює 2765909], то лицьова сторона (1l) конструктивного ширині внутрішньої секції рукава (1g). елемента (1) містить два ряди вертикальних стійок Для збирання конструктивних елементів (1) (1j), розташованих паралельно в безпосередній необхідно тільки мати в своєму розпорядженні їх близькості від вертикальних збірних фланців (1b) і лицем один до одного, як це показано на Фіг.3 і 5, (1с). Стійки (1j) призначені для взаємодії із звужев такому положенні, в якому лапки (1f) і рукави (1g) ними отворами (2а), що є на кожному з опорних знаходяться навпроти один одного, і прикласти фланців (2b) і (2с) посилюючого елемента (2). силу тиску в площині, паралельній вертикальним У цьому відношенні потрібно нагадати, що фланцям. Це приводить до того, що ряди зубців елементи (2) мають прямокутний верхній обід (2е), з'єднуються внапусток за рахунок дії протилежних що сполучається з вертикальним жолобом (2d). сил, внаслідок чого фланці (1b) і (1с) накладених Жолоб (2d) призначений для введення бетону, один на одний суміжних конструктивних елементів причому прямокутний обід (2е) після здійснення (1) щільно притискаються один до одного під дією збирання конструктивних елементів (1) утворює пружності шипів. анкер для кріплення: облицювання стіни. Ширина Це збирання може бути виконане вручну або ж посилюючих елементів (2) головним чином дорівмеханічно або автоматично за допомогою будьнює ширині між внутрішніми сторонами збірних якого відомого відповідного засобу. фланців (1b) і (1с) конструктивного елемента (1). Для спрощення збирання ширину кріпильних Потрібно також зазначити, що кожна стійка (1j) має лапок (1f) вибирають менше ширини внутрішньої головку і центруючу частину, яка може взаємодіясекції рукава (1g). Однак для того, щоб забезпечити із звуженими отворами (2а) посилюючого елети можливість хорошого регулювання по висоті мента (2). конструктивних елементів, рукав (1g), розташоваВідповідно до іншої ознаки винаходу для заний у верхній частині конструкції, встановленій у безпечення ущільнення конструктивних елементів вертикальному положенні, з боку верхнього флан(1) після збирання при вказаних вище умовах, а ця (1d), до якого прикріплене облицювання, має саме, після того, як кріпильні лапки (1f), що мають ширину внутрішньої секції, яка відповідає ширині зубці, були введені в зачеплення в додаткових лапок (1f). рукавах (1g), що мають зубці, приливок (1k) утвоОчевидно, що отримують конструкцію (1) парюють по всій висоті вертикальних фланців (1b) і нелі, яка добре відома, по своєму загальному ди(1с), у вигляді ділянки, по якій вони з'єднані з плосзайну, наприклад, із згаданого вище [патенту кою лицьовою стороною (1а) конструкції (1). Цей Франції FR 2765909]. Так, наприклад, вертикальні приливок (1k) отриманий за рахунок додаткової фланці (1b) і (1с) мають, біля їх верхнього і нижтовщини матеріалу, так що він утворює профіль нього кінців, вирізи (1h) для введення в зачепленущільнення після того, як лапки (1f), що мають ня стрижня підвищення жорсткості, який може бути зубці, увійшли з перекриттям зубців в додаткові виконаний профільованим. Вертикальні фланці рукави (lg). можуть також мати отвори (1m) для кріплення стіПереваги даного винаходу ясно виходять з йок і для пропущення складальних елементів, принаведеного опису, причому особливо потрібно значених для з'єднання разом декількох модулів, підкреслити наступні переваги: кожний з яких отриманий внаслідок збирання декілегкість збирання конструктивних елементів; лькох панелей (1) при згаданих вище умовах. висока якість отриманого збирання, що дозвоАналогічно, шарнірні пристосування, утворені, ляє забезпечувати відмінну площинність; наприклад, за рахунок зменшення товщини утвохороше ущільнення конструктивних елементів рюючих ребер, можуть бути виконані біля фланців один з одним; (1b) і (1с) збирання для здійснення кутової орієнможливість збирання декількох конструктивних тації конструктивних елементів у випадку спеціаелементів для отримання, наприклад панелі задальної конфігурації плавального басейну. ної ширини, з використанням будь-якого автомаНабір заданих конструктивних елементів (1), тичного способу або повністю вручну. 9 76502 10 11 Комп’ютерна верстка Т. Чепелева 76502 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
