Відцентровий розсіювальний апарат

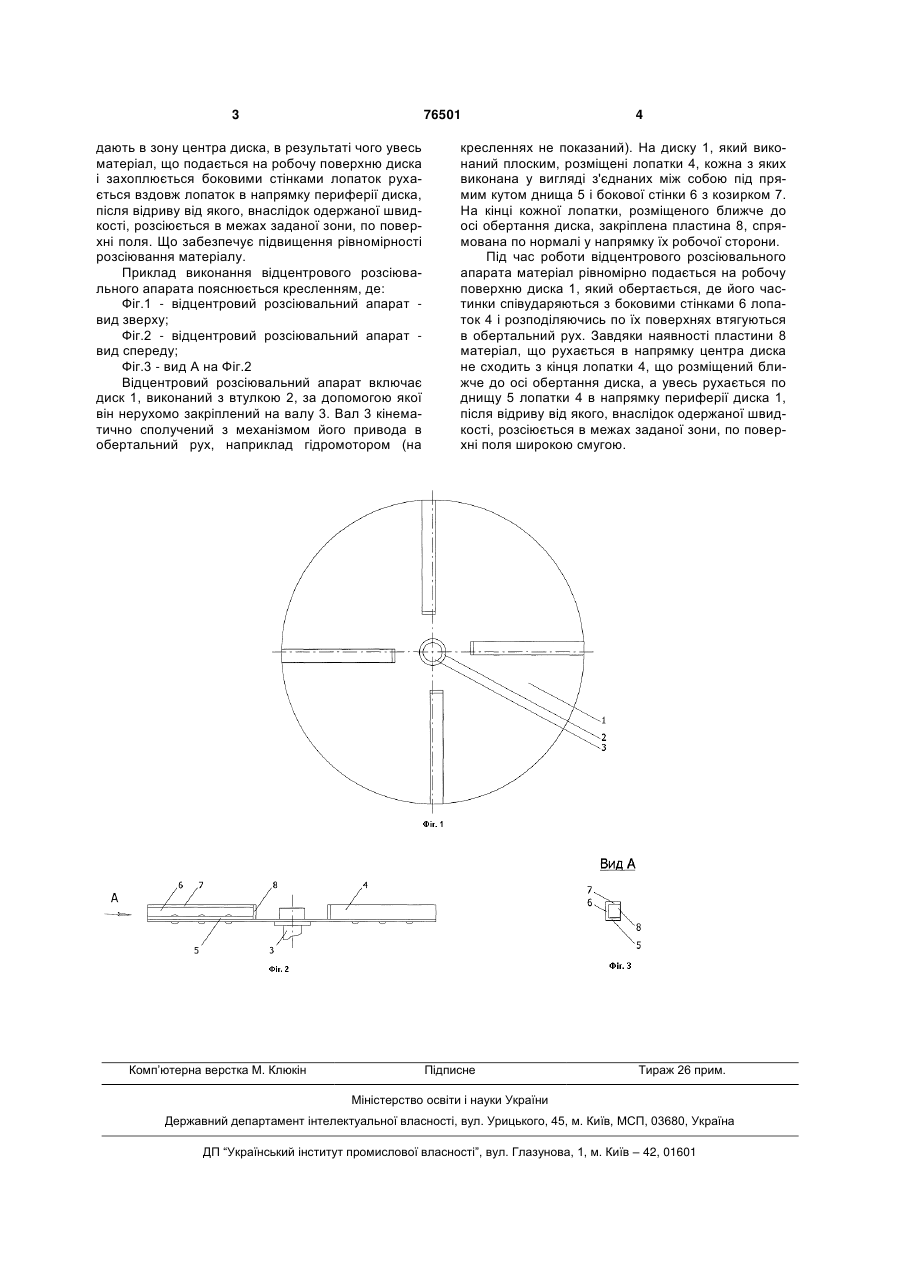

Відцентровий розсіювальний апарат, який включає кінематично сполучений з механізмом приведення в обертальний рух диск та лопатки, бокові стінки яких з'єднані із днищем, який відрізняється тим, що до кінця лопатки, розміщеного ближче до осі обертання диска, закріплена пластина, спрямована по нормалі у напрямку робочої сторони лопатки. (19) (21) 20040402856 (22) 20.04.2004 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Адамчук Олег Валерійович (73) Національний науковий центр "Інститут механізації і електрифікації сільського господарства" Української академії аграрних наук ННЦ "ІМЕСГ" (56) SU 1195933, 07.12.1985 SU 1605974, 15.11.1990 SU 1335153, 07.09.1987 SU 1029864, 23.07.1983 RU 2197807, 10.02.2003 3 76501 дають в зону центра диска, в результаті чого увесь матеріал, що подається на робочу поверхню диска і захоплюється боковими стінками лопаток рухається вздовж лопаток в напрямку периферії диска, після відриву від якого, внаслідок одержаної швидкості, розсіюється в межах заданої зони, по поверхні поля. Що забезпечує підвищення рівномірності розсіювання матеріалу. Приклад виконання відцентрового розсіювального апарата пояснюється кресленням, де: Фіг.1 - відцентровий розсіювальний апарат вид зверху; Фіг.2 - відцентровий розсіювальний апарат вид спереду; Фіг.3 - вид А на Фіг.2 Відцентровий розсіювальний апарат включає диск 1, виконаний з втулкою 2, за допомогою якої він нерухомо закріплений на валу 3. Вал 3 кінематично сполучений з механізмом його привода в обертальний рух, наприклад гідромотором (на Комп’ютерна верстка М. Клюкін 4 кресленнях не показаний). На диску 1, який виконаний плоским, розміщені лопатки 4, кожна з яких виконана у вигляді з'єднаних між собою під прямим кутом днища 5 і бокової стінки 6 з козирком 7. На кінці кожної лопатки, розміщеного ближче до осі обертання диска, закріплена пластина 8, спрямована по нормалі у напрямку їх робочої сторони. Під час роботи відцентрового розсіювального апарата матеріал рівномірно подається на робочу поверхню диска 1, який обертається, де його частинки співударяються з боковими стінками 6 лопаток 4 і розподіляючись по їх поверхнях втягуються в обертальний рух. Завдяки наявності пластини 8 матеріал, що рухається в напрямку центра диска не сходить з кінця лопатки 4, що розміщений ближче до осі обертання диска, а увесь рухається по днищу 5 лопатки 4 в напрямку периферії диска 1, після відриву від якого, внаслідок одержаної швидкості, розсіюється в межах заданої зони, по поверхні поля широкою смугою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
