Номер патенту: 76810

Опубліковано: 10.01.2013

Автори: Штайн Деніс Володимирович, Ткачов Сергій Васильович

Завантажити PDF файл.

Формула / Реферат

1. Глушник звуку пострілу стрілецької зброї, що містить корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, також набір камер розширення з поперечними перегородками, який відрізняється тим, що передній фланець з пристроєм кріплення до ствола зброї виконано з можливістю приєднання знімного перехідника у залежності від форми ствола зброї, канал для прольоту кулі утворює центральна трубка, яка складається з декількох окремих патрубків, стінки кожного з яких мають декілька рядів наскрізних отворів та обмежувальні виступи з обох кінців, камеру попереднього розширення газів виконано у вигляді втулки, бокові стінки якої утворюють заглушка та торцева стінка першої з набору камер розширення, кожна з яких має центральний отвір, усередину якого частково входить відрізок центральної трубки, навколо центрального отвору виконаний фіксуючий виступ, навколо патрубку центральної трубки розміщено завиткоподібну сітку-стрічку, порожнину кожної з набору камери розширення утворюють втулка з торцевою стінкою, при цьому праву стінку кожної камери розширення утворює торцева стінка наступної камери за виключенням останньої, для якої використана передкінцева заглушка, що контактує з вихідним фланцем, кожна з торцевих стінок та передкінцева заглушка мають центральний отвір, усередину якого частково входить відрізок центральної трубки, фіксуючий виступ та додаткові радіально розміщені отвори, торцеві стінки містять фіксуючі виступи з обох сторін, навколо кожного патрубку центральної трубки розміщено завиткоподібну сітку-стрічку.

2. Глушник за п. 1, який відрізняється тим, що об'єм камери попереднього розширення газів приблизно дорівнює загальному об'єму набору камер розширення.

3. Глушник за п. 1 або 2, який відрізняється тим, що для закріплення завиткоподібної сітки-стрічки навколо патрубка центральної трубки у камері попереднього розширення газів використано додаткові фіксатори у вигляді кілець.

4. Глушник за будь-яким з пп. 1-3, який відрізняється тим, що загальна площа радіально розміщених отворів у торцевих стінках камер розширення та заглушках не перевищує площу отвору у центральній трубці, який є каналом для прольоту кулі.

Текст

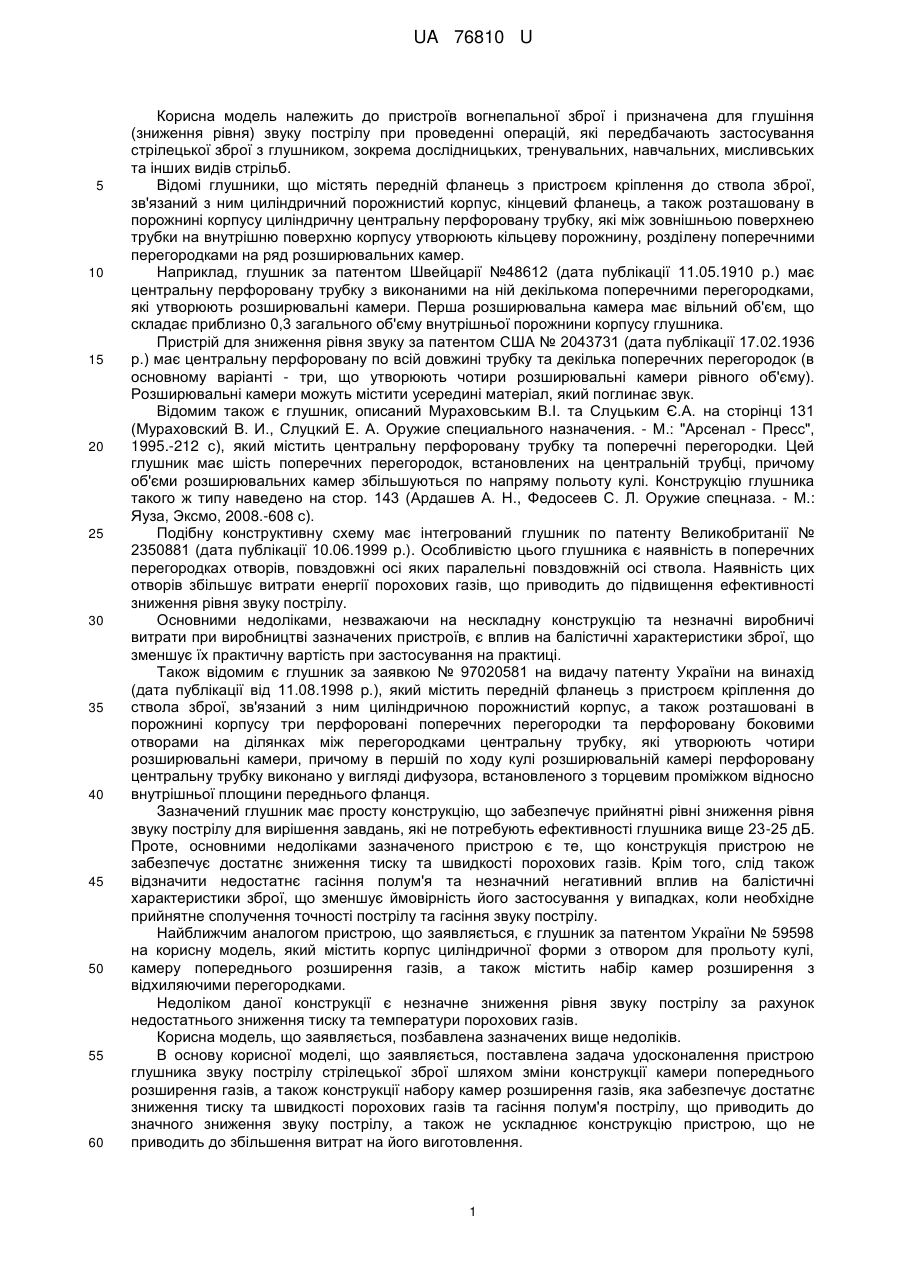

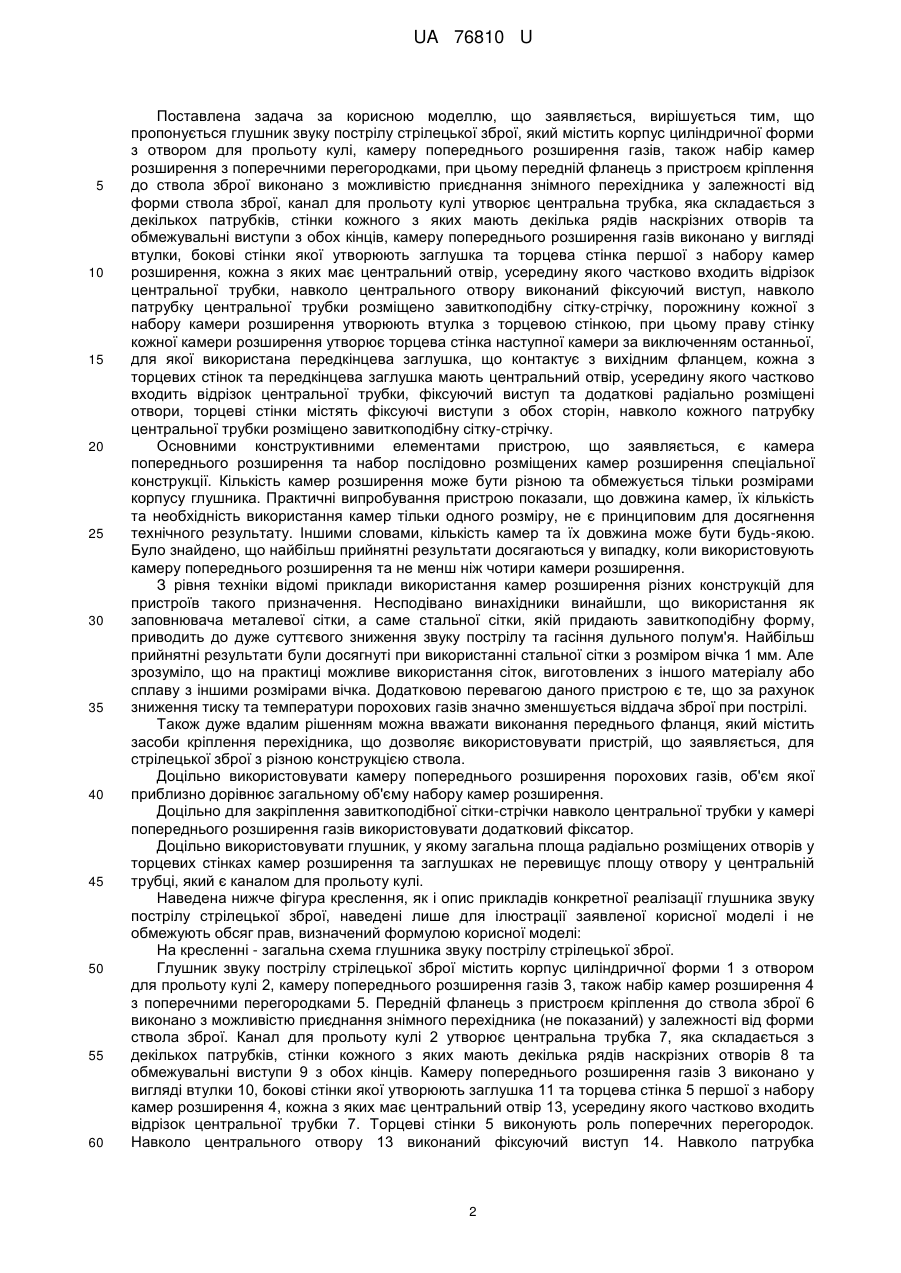

Реферат: Глушник звуку пострілу стрілецької зброї містить корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, також набір камер розширення з поперечними перегородками Передній фланець з пристроєм кріплення до ствола зброї виконано з можливістю приєднання знімного перехідника у залежності від форми ствола зброї. Канал для прольоту кулі утворює центральна трубка, яка складається з декількох окремих патрубків, стінки кожного з яких мають декілька рядів наскрізних отворів та обмежувальні виступи з обох кінців. UA 76810 U (12) UA 76810 U UA 76810 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв вогнепальної зброї і призначена для глушіння (зниження рівня) звуку пострілу при проведенні операцій, які передбачають застосування стрілецької зброї з глушником, зокрема дослідницьких, тренувальних, навчальних, мисливських та інших видів стрільб. Відомі глушники, що містять передній фланець з пристроєм кріплення до ствола зброї, зв'язаний з ним циліндричний порожнистий корпус, кінцевий фланець, а також розташовану в порожнині корпусу циліндричну центральну перфоровану трубку, які між зовнішньою поверхнею трубки на внутрішню поверхню корпусу утворюють кільцеву порожнину, розділену поперечними перегородками на ряд розширювальних камер. Наприклад, глушник за патентом Швейцарії №48612 (дата публікації 11.05.1910 р.) має центральну перфоровану трубку з виконаними на ній декількома поперечними перегородками, які утворюють розширювальні камери. Перша розширювальна камера має вільний об'єм, що складає приблизно 0,3 загального об'єму внутрішньої порожнини корпусу глушника. Пристрій для зниження рівня звуку за патентом США № 2043731 (дата публікації 17.02.1936 р.) має центральну перфоровану по всій довжині трубку та декілька поперечних перегородок (в основному варіанті - три, що утворюють чотири розширювальні камери рівного об'єму). Розширювальні камери можуть містити усередині матеріал, який поглинає звук. Відомим також є глушник, описаний Мураховським В.І. та Слуцьким Є.А. на сторінці 131 (Мураховский В. И., Слуцкий Е. А. Оружие специального назначения. - М.: "Арсенал - Пресс", 1995.-212 с), який містить центральну перфоровану трубку та поперечні перегородки. Цей глушник має шість поперечних перегородок, встановлених на центральній трубці, причому об'єми розширювальних камер збільшуються по напряму польоту кулі. Конструкцію глушника такого ж типу наведено на стор. 143 (Ардашев А. Н., Федосеев С. Л. Оружие спецназа. - М.: Яуза, Эксмо, 2008.-608 с). Подібну конструктивну схему має інтегрований глушник по патенту Великобританії № 2350881 (дата публікації 10.06.1999 p.). Особливістю цього глушника є наявність в поперечних перегородках отворів, повздовжні осі яких паралельні повздовжній осі ствола. Наявність цих отворів збільшує витрати енергії порохових газів, що приводить до підвищення ефективності зниження рівня звуку пострілу. Основними недоліками, незважаючи на нескладну конструкцію та незначні виробничі витрати при виробництві зазначених пристроїв, є вплив на балістичні характеристики зброї, що зменшує їх практичну вартість при застосування на практиці. Також відомим є глушник за заявкою № 97020581 на видачу патенту України на винахід (дата публікації від 11.08.1998 p.), який містить передній фланець з пристроєм кріплення до ствола зброї, зв'язаний з ним циліндричною порожнистий корпус, а також розташовані в порожнині корпусу три перфоровані поперечних перегородки та перфоровану боковими отворами на ділянках між перегородками центральну трубку, які утворюють чотири розширювальні камери, причому в першій по ходу кулі розширювальній камері перфоровану центральну трубку виконано у вигляді дифузора, встановленого з торцевим проміжком відносно внутрішньої площини переднього фланця. Зазначений глушник має просту конструкцію, що забезпечує прийнятні рівні зниження рівня звуку пострілу для вирішення завдань, які не потребують ефективності глушника вище 23-25 дБ. Проте, основними недоліками зазначеного пристрою є те, що конструкція пристрою не забезпечує достатнє зниження тиску та швидкості порохових газів. Крім того, слід також відзначити недостатнє гасіння полум'я та незначний негативний вплив на балістичні характеристики зброї, що зменшує ймовірність його застосування у випадках, коли необхідне прийнятне сполучення точності пострілу та гасіння звуку пострілу. Найближчим аналогом пристрою, що заявляється, є глушник за патентом України № 59598 на корисну модель, який містить корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, а також містить набір камер розширення з відхиляючими перегородками. Недоліком даної конструкції є незначне зниження рівня звуку пострілу за рахунок недостатнього зниження тиску та температури порохових газів. Корисна модель, що заявляється, позбавлена зазначених вище недоліків. В основу корисної моделі, що заявляється, поставлена задача удосконалення пристрою глушника звуку пострілу стрілецької зброї шляхом зміни конструкції камери попереднього розширення газів, а також конструкції набору камер розширення газів, яка забезпечує достатнє зниження тиску та швидкості порохових газів та гасіння полум'я пострілу, що приводить до значного зниження звуку пострілу, а також не ускладнює конструкцію пристрою, що не приводить до збільшення витрат на його виготовлення. 1 UA 76810 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача за корисною моделлю, що заявляється, вирішується тим, що пропонується глушник звуку пострілу стрілецької зброї, який містить корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, також набір камер розширення з поперечними перегородками, при цьому передній фланець з пристроєм кріплення до ствола зброї виконано з можливістю приєднання знімного перехідника у залежності від форми ствола зброї, канал для прольоту кулі утворює центральна трубка, яка складається з декількох патрубків, стінки кожного з яких мають декілька рядів наскрізних отворів та обмежувальні виступи з обох кінців, камеру попереднього розширення газів виконано у вигляді втулки, бокові стінки якої утворюють заглушка та торцева стінка першої з набору камер розширення, кожна з яких має центральний отвір, усередину якого частково входить відрізок центральної трубки, навколо центрального отвору виконаний фіксуючий виступ, навколо патрубку центральної трубки розміщено завиткоподібну сітку-стрічку, порожнину кожної з набору камери розширення утворюють втулка з торцевою стінкою, при цьому праву стінку кожної камери розширення утворює торцева стінка наступної камери за виключенням останньої, для якої використана передкінцева заглушка, що контактує з вихідним фланцем, кожна з торцевих стінок та передкінцева заглушка мають центральний отвір, усередину якого частково входить відрізок центральної трубки, фіксуючий виступ та додаткові радіально розміщені отвори, торцеві стінки містять фіксуючі виступи з обох сторін, навколо кожного патрубку центральної трубки розміщено завиткоподібну сітку-стрічку. Основними конструктивними елементами пристрою, що заявляється, є камера попереднього розширення та набор послідовно розміщених камер розширення спеціальної конструкції. Кількість камер розширення може бути різною та обмежується тільки розмірами корпусу глушника. Практичні випробування пристрою показали, що довжина камер, їх кількість та необхідність використання камер тільки одного розміру, не є принциповим для досягнення технічного результату. Іншими словами, кількість камер та їх довжина може бути будь-якою. Було знайдено, що найбільш прийнятні результати досягаються у випадку, коли використовують камеру попереднього розширення та не менш ніж чотири камери розширення. З рівня техніки відомі приклади використання камер розширення різних конструкцій для пристроїв такого призначення. Несподівано винахідники винайшли, що використання як заповнювача металевої сітки, а саме стальної сітки, якій придають завиткоподібну форму, приводить до дуже суттєвого зниження звуку пострілу та гасіння дульного полум'я. Найбільш прийнятні результати були досягнуті при використанні стальної сітки з розміром вічка 1 мм. Але зрозуміло, що на практиці можливе використання сіток, виготовлених з іншого матеріалу або сплаву з іншими розмірами вічка. Додатковою перевагою даного пристрою є те, що за рахунок зниження тиску та температури порохових газів значно зменшується віддача зброї при пострілі. Також дуже вдалим рішенням можна вважати виконання переднього фланця, який містить засоби кріплення перехідника, що дозволяє використовувати пристрій, що заявляється, для стрілецької зброї з різною конструкцією ствола. Доцільно використовувати камеру попереднього розширення порохових газів, об'єм якої приблизно дорівнює загальному об'єму набору камер розширення. Доцільно для закріплення завиткоподібної сітки-стрічки навколо центральної трубки у камері попереднього розширення газів використовувати додатковий фіксатор. Доцільно використовувати глушник, у якому загальна площа радіально розміщених отворів у торцевих стінках камер розширення та заглушках не перевищує площу отвору у центральній трубці, який є каналом для прольоту кулі. Наведена нижче фігура креслення, як і опис прикладів конкретної реалізації глушника звуку пострілу стрілецької зброї, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: На кресленні - загальна схема глушника звуку пострілу стрілецької зброї. Глушник звуку пострілу стрілецької зброї містить корпус циліндричної форми 1 з отвором для прольоту кулі 2, камеру попереднього розширення газів 3, також набір камер розширення 4 з поперечними перегородками 5. Передній фланець з пристроєм кріплення до ствола зброї 6 виконано з можливістю приєднання знімного перехідника (не показаний) у залежності від форми ствола зброї. Канал для прольоту кулі 2 утворює центральна трубка 7, яка складається з декількох патрубків, стінки кожного з яких мають декілька рядів наскрізних отворів 8 та обмежувальні виступи 9 з обох кінців. Камеру попереднього розширення газів 3 виконано у вигляді втулки 10, бокові стінки якої утворюють заглушка 11 та торцева стінка 5 першої з набору камер розширення 4, кожна з яких має центральний отвір 13, усередину якого частково входить відрізок центральної трубки 7. Торцеві стінки 5 виконують роль поперечних перегородок. Навколо центрального отвору 13 виконаний фіксуючий виступ 14. Навколо патрубка 2 UA 76810 U 5 10 15 20 25 30 35 40 45 50 центральної трубки 7 розміщено завиткоподібну сітку-стрічку 15. Для закріплення сітки-стрічки 15 використовують фіксуючі кільця 23. Порожнину кожної з набору камери розширення 4 утворюють втулка 16 з торцевою стінкою 12, при цьому праву стінку кожної камери розширення 4 утворює торцева стінка 12 наступної камери 4 за виключенням останньої, для якої використана передкінцева заглушка 17, що контактує з вихідним фланцем 18. Кожна з торцевих стінок 12 та передкінцева заглушка 17 мають центральний отвір 13 та 19 відповідно, усередину яких частково входить відрізок центральної трубки 7, фіксуючий виступ 14 та 20 відповідно та додаткові радіально розміщені отвори 21 та 22 відповідно. Торцеві стінки 12 містять фіксуючі виступи 14 з обох сторін. Навколо кожного патрубку центральної трубки 7 розміщено завиткоподібну сітку-стрічку 15. Пристрій, що заявляється, працює наступним чином. Глушник встановлюється на зброю та кріпиться до ствола зброї за допомогою переднього фланця 6. При цьому, у залежності від виду зброї, використовується відповідний перехідник, який кріпиться до переднього фланця. При цьому центральна трубка 7, виконана у вигляді окремих патрубків, створює канал для прольоту кулі 2, тобто виконує роль подовження ствола зброї. Під час пострілу гази, які утворюються та спрямовуються слідом за кулею по центральній трубці 7, потрапляють через наскрізні отвори 8 у центральній трубці 7 до камери попереднього розширення газів 3, де вони розширюються та утрачають тиск, швидкість та температуру. Значну роль у цьому відіграє завиткоподібна сітка-стрічка 15, розміщена навколо центральної трубки 7. Надалі порохові гази потрапляють до набору камер розширення 4, як через наскрізні отвори 8 у центральній трубці 7, так й через радіально розміщені отвори 21 у торцевих стінках 5 камер розширення. Це приводить до наступного зниження тиску порохових газів. Зазначена конструкція послідовно розміщених камер розширення 4 дозволяє під час руху кулі та газів, що утворюються при пострілі, поступово знижувати кінетичну енергію газів, їх тиск, швидкість та температуру. Це відбувається тому, що при потраплянні газового струменя в кожну з камер розширення 4 відбувається розширення газового струменя, що приводить до зниження тиску, а завиткоподібні сітки-стрічки 15 створюють ідеальні умови для завихрення газового струменя з інтенсивним його охолодженням. Надалі відбувається реверсування потоку порохових газів, яке приводить до зниження швидкості витікання газів з глушника. Крім того, у камерах розширення 4 відбувається остаточне догорання частинок пороху, які не згоріли у стволі зброї, що приводить до гасіння полум'я пострілу. Останнім елементом глушника, який впливає на параметри газового струменя, є передкінцева заглушка 17 з системою радіально розміщених отворів 21. З метою випробування дії пристрою, що пропонується, на предмет міцності конструкції, шумопоглинаючих властивостей та можливості гасіння полум'я пострілу, було проведено декілька серій експериментальних пострілів штатними патронами калібру 7,62 мм з мисливського карабіну АКМС-МФ. Кожна серія складалася з десяти пострілів. Постріли відбувалися безвідмовно з першого натиску на пусковий гачок, поломок та дефектів конструкції досліджуваного пристрою, які б виникли під час стрільби, не виникало. Результати стрільби свідчать по значне зменшення звуку пострілу при стрільби, зменшення полум'я пострілу та зменшення віддачі зброї при пострілі. Розбірна конструкція пристрою, що заявляється, дозволяє легко його обслуговувати, чистити та підтримувати довгий час у робочому стані. Зазначений пристрій можна використовувати з автоматами Калашникова: АКМ, АКС, мисливськими карабінами: АКМС-МФ, Вулкан-С та іншими зразками зброї, що мають схожу конструкцію ствола. Розширення переліку зброї, де може використовуватися пристрій, що заявляється, дає можливість використання різних перехідників, які кріпляться до переднього фланця глушника. Таким чином, корисна модель, що заявляється, має такі конструктивні особливості, що забезпечують прийнятні балістичні показники зброї та поліпшують гасіння звуку пострілу, забезпечують достатнє зниження тиску, швидкості порохових газів та гасіння полум'я пострілу, зменшують віддачу зброї при пострілі та не потребують збільшення витрат на виготовлення пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Глушник звуку пострілу стрілецької зброї, що містить корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, також набір камер розширення з поперечними перегородками, який відрізняється тим, що передній фланець з пристроєм кріплення до ствола зброї виконано з можливістю приєднання знімного перехідника у залежності від форми ствола зброї, канал для прольоту кулі утворює центральна трубка, яка 3 UA 76810 U 5 10 15 20 складається з декількох окремих патрубків, стінки кожного з яких мають декілька рядів наскрізних отворів та обмежувальні виступи з обох кінців, камеру попереднього розширення газів виконано у вигляді втулки, бокові стінки якої утворюють заглушка та торцева стінка першої з набору камер розширення, кожна з яких має центральний отвір, усередину якого частково входить відрізок центральної трубки, навколо центрального отвору виконаний фіксуючий виступ, навколо патрубку центральної трубки розміщено завиткоподібну сітку-стрічку, порожнину кожної з набору камери розширення утворюють втулка з торцевою стінкою, при цьому праву стінку кожної камери розширення утворює торцева стінка наступної камери за виключенням останньої, для якої використана передкінцева заглушка, що контактує з вихідним фланцем, кожна з торцевих стінок та передкінцева заглушка мають центральний отвір, усередину якого частково входить відрізок центральної трубки, фіксуючий виступ та додаткові радіально розміщені отвори, торцеві стінки містять фіксуючі виступи з обох сторін, навколо кожного патрубку центральної трубки розміщено завиткоподібну сітку-стрічку. 2. Глушник за п. 1, який відрізняється тим, що об'єм камери попереднього розширення газів приблизно дорівнює загальному об'єму набору камер розширення. 3. Глушник за п. 1 або 2, який відрізняється тим, що для закріплення завиткоподібної сіткистрічки навколо патрубка центральної трубки у камері попереднього розширення газів використано додаткові фіксатори у вигляді кілець. 4. Глушник за будь-яким з пп. 1-3, який відрізняється тим, що загальна площа радіально розміщених отворів у торцевих стінках камер розширення та заглушках не перевищує площу отвору у центральній трубці, який є каналом для прольоту кулі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Firearm sound suppressor

Автори англійською

Tkachov Serhii Vasyliovych, Shtain Denys Volodymyrovych

Назва патенту російською

Глушитель звука выстрела стрелкового оружия

Автори російською

Ткачов Сергей Васильевич, Штайн Денис Владимирович

МПК / Мітки

МПК: F41A 21/30

Мітки: пострілу, зброї, звуку, глушник, стрілецької
