Глушник для зниження рівня звуку пострілу зброї

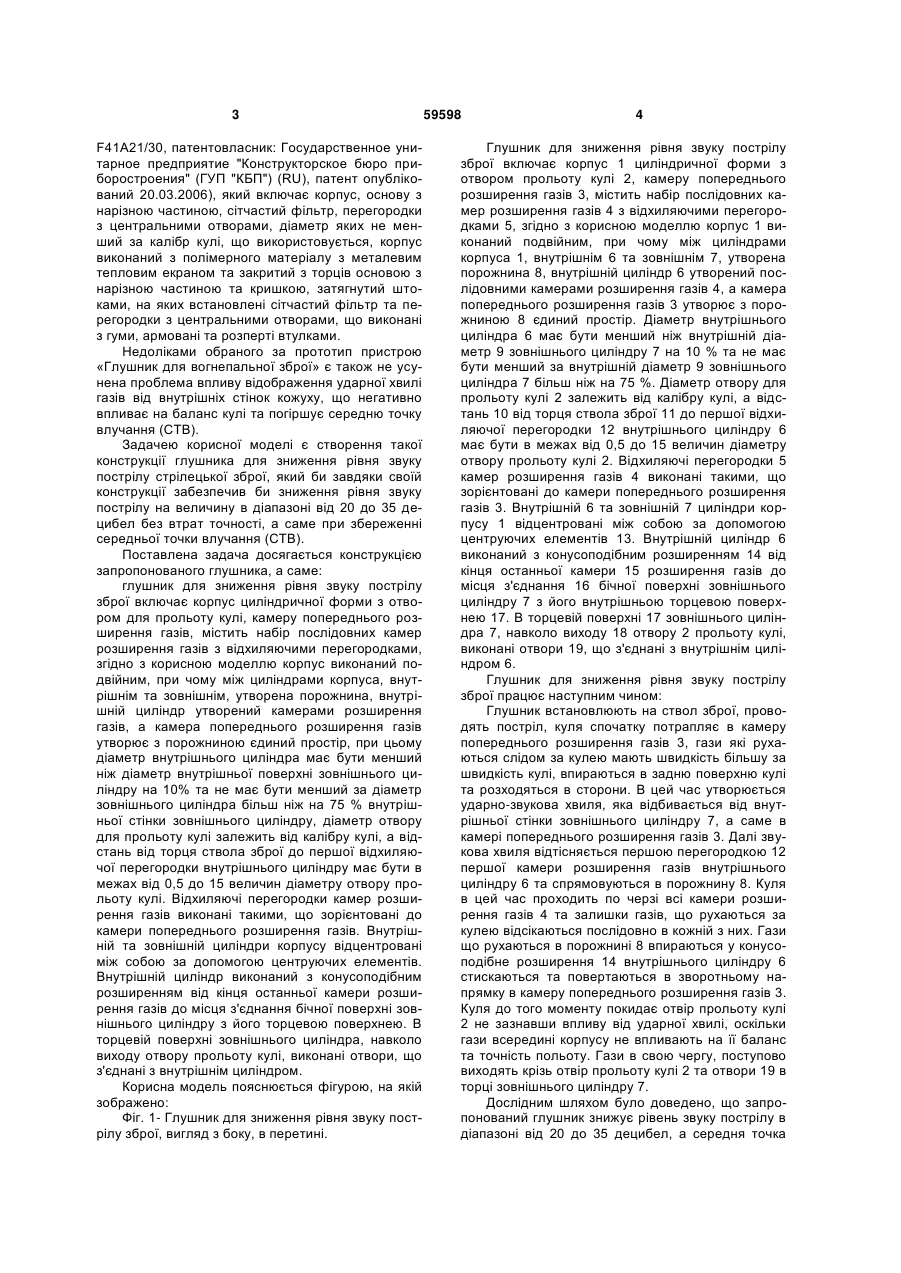

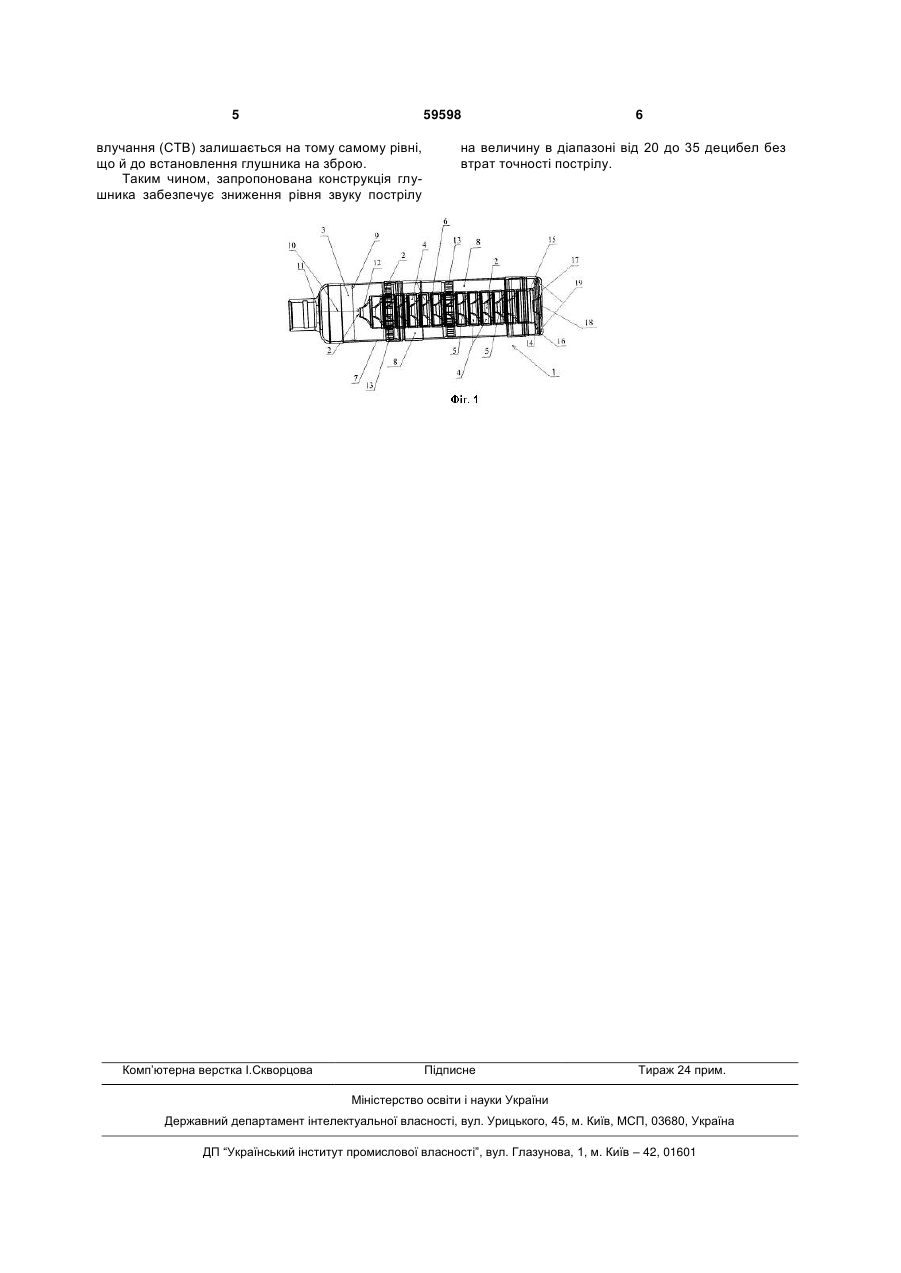

1. Глушник для зниження рівня звуку пострілу зброї, що включає корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, також містить набір камер розширення газів з відхиляючими перегородками, який відрізняється тим, що корпус виконаний подвійним, причому між циліндрами корпуса, внутрішнім та зовнішнім, утворена порожнина, внутрішній циліндр утворений послідовними камерами розширення газів, а камера попереднього розширення газів утворює з порожниною єдиний простір, при цьому діаметр внутрішнього циліндра має бути менший, ніж внутрішній діаметр зовнішнього циліндра на 10 % та не має бути менший за діаметр зовнішнього циліндра більш ніж на 75 %, діаметр отвору для прольоту U 1 3 F41A21/30, патентовласник: Государственное унитарное предприятие "Конструкторское бюро приборостроения" (ГУП "КБП") (RU), патент опублікований 20.03.2006), який включає корпус, основу з нарізною частиною, сітчастий фільтр, перегородки з центральними отворами, діаметр яких не менший за калібр кулі, що використовується, корпус виконаний з полімерного матеріалу з металевим тепловим екраном та закритий з торців основою з нарізною частиною та кришкою, затягнутий штоками, на яких встановлені сітчастий фільтр та перегородки з центральними отворами, що виконані з гуми, армовані та розперті втулками. Недоліками обраного за прототип пристрою «Глушник для вогнепальної зброї» є також не усунена проблема впливу відображення ударної хвилі газів від внутрішніх стінок кожуху, що негативно впливає на баланс кулі та погіршує середню точку влучання (СТВ). Задачею корисної моделі є створення такої конструкції глушника для зниження рівня звуку пострілу стрілецької зброї, який би завдяки своїй конструкції забезпечив би зниження рівня звуку пострілу на величину в діапазоні від 20 до 35 децибел без втрат точності, а саме при збереженні середньої точки влучання (СТВ). Поставлена задача досягається конструкцією запропонованого глушника, а саме: глушник для зниження рівня звуку пострілу зброї включає корпус циліндричної форми з отвором для прольоту кулі, камеру попереднього розширення газів, містить набір послідовних камер розширення газів з відхиляючими перегородками, згідно з корисною моделлю корпус виконаний подвійним, при чому між циліндрами корпуса, внутрішнім та зовнішнім, утворена порожнина, внутрішній циліндр утворений камерами розширення газів, а камера попереднього розширення газів утворює з порожниною єдиний простір, при цьому діаметр внутрішнього циліндра має бути менший ніж діаметр внутрішньої поверхні зовнішнього циліндру на 10% та не має бути менший за діаметр зовнішнього циліндра більш ніж на 75 % внутрішньої стінки зовнішнього циліндру, діаметр отвору для прольоту кулі залежить від калібру кулі, а відстань від торця ствола зброї до першої відхиляючої перегородки внутрішнього циліндру має бути в межах від 0,5 до 15 величин діаметру отвору прольоту кулі. Відхиляючі перегородки камер розширення газів виконані такими, що зорієнтовані до камери попереднього розширення газів. Внутрішній та зовнішній циліндри корпусу відцентровані між собою за допомогою центруючих елементів. Внутрішній циліндр виконаний з конусоподібним розширенням від кінця останньої камери розширення газів до місця з'єднання бічної поверхні зовнішнього циліндру з його торцевою поверхнею. В торцевій поверхні зовнішнього циліндра, навколо виходу отвору прольоту кулі, виконані отвори, що з'єднані з внутрішнім циліндром. Корисна модель пояснюється фігурою, на якій зображено: Фіг. 1- Глушник для зниження рівня звуку пострілу зброї, вигляд з боку, в перетині. 59598 4 Глушник для зниження рівня звуку пострілу зброї включає корпус 1 циліндричної форми з отвором прольоту кулі 2, камеру попереднього розширення газів 3, містить набір послідовних камер розширення газів 4 з відхиляючими перегородками 5, згідно з корисною моделлю корпус 1 виконаний подвійним, при чому між циліндрами корпуса 1, внутрішнім 6 та зовнішнім 7, утворена порожнина 8, внутрішній циліндр 6 утворений послідовними камерами розширення газів 4, а камера попереднього розширення газів 3 утворює з порожниною 8 єдиний простір. Діаметр внутрішнього циліндра 6 має бути менший ніж внутрішній діаметр 9 зовнішнього циліндру 7 на 10 % та не має бути менший за внутрішній діаметр 9 зовнішнього циліндра 7 більш ніж на 75 %. Діаметр отвору для прольоту кулі 2 залежить від калібру кулі, а відстань 10 від торця ствола зброї 11 до першої відхиляючої перегородки 12 внутрішнього циліндру 6 має бути в межах від 0,5 до 15 величин діаметру отвору прольоту кулі 2. Відхиляючі перегородки 5 камер розширення газів 4 виконані такими, що зорієнтовані до камери попереднього розширення газів 3. Внутрішній 6 та зовнішній 7 циліндри корпусу 1 відцентровані між собою за допомогою центруючих елементів 13. Внутрішній циліндр 6 виконаний з конусоподібним розширенням 14 від кінця останньої камери 15 розширення газів до місця з'єднання 16 бічної поверхні зовнішнього циліндру 7 з його внутрішньою торцевою поверхнею 17. В торцевій поверхні 17 зовнішнього циліндра 7, навколо виходу 18 отвору 2 прольоту кулі, виконані отвори 19, що з'єднані з внутрішнім циліндром 6. Глушник для зниження рівня звуку пострілу зброї працює наступним чином: Глушник встановлюють на ствол зброї, проводять постріл, куля спочатку потрапляє в камеру попереднього розширення газів 3, гази які рухаються слідом за кулею мають швидкість більшу за швидкість кулі, впираються в задню поверхню кулі та розходяться в сторони. В цей час утворюється ударно-звукова хвиля, яка відбивається від внутрішньої стінки зовнішнього циліндру 7, а саме в камері попереднього розширення газів 3. Далі звукова хвиля відтісняється першою перегородкою 12 першої камери розширення газів внутрішнього циліндру 6 та спрямовуються в порожнину 8. Куля в цей час проходить по черзі всі камери розширення газів 4 та залишки газів, що рухаються за кулею відсікаються послідовно в кожній з них. Гази що рухаються в порожнині 8 впираються у конусоподібне розширення 14 внутрішнього циліндру 6 стискаються та повертаються в зворотньому напрямку в камеру попереднього розширення газів 3. Куля до того моменту покидає отвір прольоту кулі 2 не зазнавши впливу від ударної хвилі, оскільки гази всередині корпусу не впливають на її баланс та точність польоту. Гази в свою чергу, поступово виходять крізь отвір прольоту кулі 2 та отвори 19 в торці зовнішнього циліндру 7. Дослідним шляхом було доведено, що запропонований глушник знижує рівень звуку пострілу в діапазоні від 20 до 35 децибел, а середня точка 5 59598 влучання (СТВ) залишається на тому самому рівні, що й до встановлення глушника на зброю. Таким чином, запропонована конструкція глушника забезпечує зниження рівня звуку пострілу Комп’ютерна верстка І.Скворцова 6 на величину в діапазоні від 20 до 35 децибел без втрат точності пострілу. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
