Глушник звуку пострілу стрілецької зброї

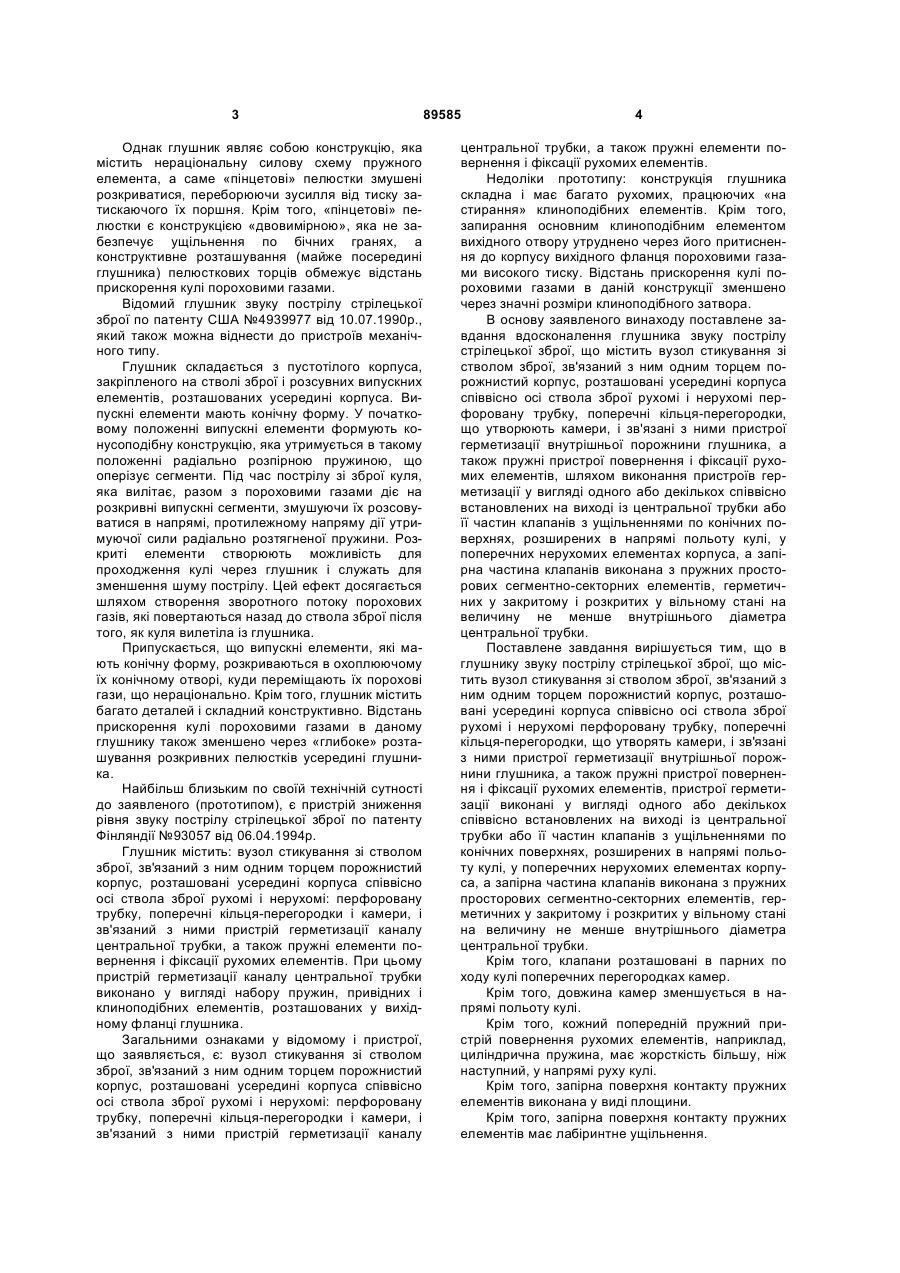

1. Глушник звуку пострілу стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї рухомі і нерухомі перфоровану трубку, поперечні кільця-перегородки, що утворюють камери, і зв'язані з ними пристрої герметизації внутрішньої порожнини глушника, а також пружні пристрої повернення і фіксації рухомих елементів, який відрізняється тим, що пристрої герметизації виконані у вигляді одного або декількох співвісно встановлених на виході із центральної трубки або її частин клапанів з ущільненнями по конічних поверхнях, розширених в напрямі польоту кулі, у C2 2 89585 1 3 Однак глушник являє собою конструкцію, яка містить нераціональну силову схему пружного елемента, а саме «пінцетові» пелюстки змушені розкриватися, переборюючи зусилля від тиску затискаючого їх поршня. Крім того, «пінцетові» пелюстки є конструкцією «двовимірною», яка не забезпечує ущільнення по бічних гранях, а конструктивне розташування (майже посередині глушника) пелюсткових торців обмежує відстань прискорення кулі пороховими газами. Відомий глушник звуку пострілу стрілецької зброї по патенту США №4939977 від 10.07.1990р., який також можна віднести до пристроїв механічного типу. Глушник складається з пустотілого корпуса, закріпленого на стволі зброї і розсувних випускних елементів, розташованих усередині корпуса. Випускні елементи мають конічну форму. У початковому положенні випускні елементи формують конусоподібну конструкцію, яка утримується в такому положенні радіально розпірною пружиною, що оперізує сегменти. Під час пострілу зі зброї куля, яка вилітає, разом з пороховими газами діє на розкривні випускні сегменти, змушуючи їх розсовуватися в напрямі, протилежному напряму дії утримуючої сили радіально розтягненої пружини. Розкриті елементи створюють можливість для проходження кулі через глушник і служать для зменшення шуму пострілу. Цей ефект досягається шляхом створення зворотного потоку порохових газів, які повертаються назад до ствола зброї після того, як куля вилетіла із глушника. Припускається, що випускні елементи, які мають конічну форму, розкриваються в охоплюючому їх конічному отворі, куди переміщають їх порохові гази, що нераціонально. Крім того, глушник містить багато деталей і складний конструктивно. Відстань прискорення кулі пороховими газами в даному глушнику також зменшено через «глибоке» розташування розкривних пелюстків усередині глушника. Найбільш близьким по своїй технічній сутності до заявленого (прототипом), є пристрій зниження рівня звуку пострілу стрілецької зброї по патенту Фінляндії №93057 від 06.04.1994р. Глушник містить: вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї рухомі і нерухомі: перфоровану трубку, поперечні кільця-перегородки і камери, і зв'язаний з ними пристрій герметизації каналу центральної трубки, а також пружні елементи повернення і фіксації рухомих елементів. При цьому пристрій герметизації каналу центральної трубки виконано у вигляді набору пружин, привідних і клиноподібних елементів, розташованих у вихідному фланці глушника. Загальними ознаками у відомому і пристрої, що заявляється, є: вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї рухомі і нерухомі: перфоровану трубку, поперечні кільця-перегородки і камери, і зв'язаний з ними пристрій герметизації каналу 89585 4 центральної трубки, а також пружні елементи повернення і фіксації рухомих елементів. Недоліки прототипу: конструкція глушника складна і має багато рухомих, працюючих «на стирання» клиноподібних елементів. Крім того, запирання основним клиноподібним елементом вихідного отвору утруднено через його притиснення до корпусу вихідного фланця пороховими газами високого тиску. Відстань прискорення кулі пороховими газами в даній конструкції зменшено через значні розміри клиноподібного затвора. В основу заявленого винаходу поставлене завдання вдосконалення глушника звуку пострілу стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї рухомі і нерухомі перфоровану трубку, поперечні кільця-перегородки, що утворюють камери, і зв'язані з ними пристрої герметизації внутрішньої порожнини глушника, а також пружні пристрої повернення і фіксації рухомих елементів, шляхом виконання пристроїв герметизації у вигляді одного або декількох співвісно встановлених на виході із центральної трубки або її частин клапанів з ущільненнями по конічних поверхнях, розширених в напрямі польоту кулі, у поперечних нерухомих елементах корпуса, а запірна частина клапанів виконана з пружних просторових сегментно-секторних елементів, герметичних у закритому і розкритих у вільному стані на величину не менше внутрішнього діаметра центральної трубки. Поставлене завдання вирішується тим, що в глушнику звуку пострілу стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї рухомі і нерухомі перфоровану трубку, поперечні кільця-перегородки, що утворять камери, і зв'язані з ними пристрої герметизації внутрішньої порожнини глушника, а також пружні пристрої повернення і фіксації рухомих елементів, пристрої герметизації виконані у вигляді одного або декількох співвісно встановлених на виході із центральної трубки або її частин клапанів з ущільненнями по конічних поверхнях, розширених в напрямі польоту кулі, у поперечних нерухомих елементах корпуса, а запірна частина клапанів виконана з пружних просторових сегментно-секторних елементів, герметичних у закритому і розкритих у вільному стані на величину не менше внутрішнього діаметра центральної трубки. Крім того, клапани розташовані в парних по ходу кулі поперечних перегородках камер. Крім того, довжина камер зменшується в напрямі польоту кулі. Крім того, кожний попередній пружний пристрій повернення рухомих елементів, наприклад, циліндрична пружина, має жорсткість більшу, ніж наступний, у напрямі руху кулі. Крім того, запірна поверхня контакту пружних елементів виконана у виді площини. Крім того, запірна поверхня контакту пружних елементів має лабіринтне ущільнення. 5 Крім того, запірна поверхня контакту пружних елементів має зміцнююче покриття. Крім того, поперечний розріз пружних пелюсткових елементів у місцях вигинів має ослаблення, наприклад, у вигляді проточок. Така істотна відмітна ознака пристрою зниження рівня звуку пострілу як «пристрої герметизації виконані у вигляді одного або декількох співвісно встановлених на виході із центральної трубки або її частин клапанів з ущільненнями по конічних поверхнях, розширених в напрямі польоту кулі, у поперечних нерухомих елементах корпуса, а запірна частина клапанів виконана з просторових пружних сегментно-секторних елементів, герметичних у закритому і розкритих у вільному стані на величину не менше внутрішнього діаметра центральної трубки» є достатніми у всіх випадках, на які поширюється обсяг правового захисту. Інші відмітні ознаки характеризують пристрій в окремих випадках його здійснення. Наявність в пристрої зниження рівня звуку пострілу нарізної стрілецької зброї ознаки - «пристрої герметизації виконані у вигляді одного або декількох співвісно встановлених на виході із центральної трубки або її частин клапанів з ущільненнями по конічних поверхнях, розширених в напрямі польоту кулі, у поперечних нерухомих елементах корпуса, а запірна частина клапанів виконана з пружних просторових сегментно-секторних елементів, герметичних у закритому і розкритих у вільному стані на величину не менше внутрішнього діаметра центральної трубки», - дозволить надійно відтинати порохові гази відразу після виходу кулі з каналу ствола, забезпечуючи її прискорення на максимально допустимій конструкцією зброї відстані. Потік газу, потрапляючи в першу по ходу кулі розширювальну камеру, діє на рухому поперечну перегородку як на поршень, змушуючи ЇЇ переміщатися. Куля спрямовується в канал центральної трубки, а пружні пелюстки запірного пристрою виходять із конічного отвору, звільняючи їй прохід. При цьому порохові гази прискорюють політ кулі до проходження нею кромок пружних пелюстків, тобто трохи більше габаритів глушника. Така властивість відсутня у всіх аналогах і прототипі. Крім того, пелюстки запірного пристрою виходять із отвору в напрямі збільшення його діаметра, тобто без задирів і затискання. У заявленому пристрої набагато менше рухомих деталей, ніж у прототипі. Зазначені ознаки конструкції, що заявляється, підвищують ефективність шумоглушіння звуку пострілу при спрощенні конструкції глушника і підвищенні його експлуатаційної технологічності. Наявність в пристрої ознаки - «клапани розташовані в парних по ходу кулі поперечних перегородках камер», - дозволить оптимально розмістити в корпусі глушника кілька запірних елементів, утворюючи перед кожним з них розширювальну камеру і забезпечивши їм умови переміщення і функціонування. Це забезпечить багаторазове і надійне відсічення порохових газів за кулею при дотриманні оптимальних габаритно-масових і експлуатаційних характеристик глушника. Наявність у пристрої ознаки - «довжина камер зменшується в напрямі польоту кулі», - дозволить 89585 6 оптимізувати конструкцію і процес шумоглушіння. Розширені в початкових камерах порохові гази мають більшу температуру і тиск. Розширені в наступних камерах порохові гази мають меншу в порівнянні з ними температуру і тиск. Отже, для зниження тиску в них потрібно і менший об'єм камер (або їх довжина, при однаковому діаметрі камери). Наявність у пристрої ознаки - «кожний попередній пружний пристрій повернення рухомих елементів, наприклад, циліндрична пружина, має жорсткість більшу, ніж наступний, у напрямі руху кулі», - дозволить оптимізувати конструкцію глушника. Розширені в початкових камерах порохові гази мають більший тиск. Розширені в наступних камерах порохові гази мають менший тиск. Отже, для повернення рухомих елементів у початкове положення потрібне менше зусилля, тобто жорсткість пружин. Наявність у пристрої ознаки - «запірна поверхня контакту пружних елементів виконана в виді площини», - дозволить створити найпростішу конструкцію сполучень запірних елементів, що надійно працює в будь-яких температурних діапазонах і інших умовах експлуатації. Наявність у пристрої ознаки - «запірна поверхня контакту пружних елементів має лабіринтне ущільнення», - дозволить удосконалити конструкцію сполучень запірних елементів, що працює при підвищених температурах і проводити додаткове регулювання герметичності ущільнень. Наявність у пристрої ознаки - «запірна поверхня контакту пружних елементів має зміцнююче покриття», - дозволить підвищити ресурс роботи ущільнень. Таке покриття може бути отримано вакуумним напилюванням жаростійких металів і їх сплавів. Наявність у пристрої ознаки - «поперечний розріз пружних елементів у місцях вигинів має ослаблення, наприклад, у вигляді проточок», дозволить підвищити надійність роботи ущільнень і знизити зношування і шум роботи поворотних механізмів. Сутність запропонованого технічного рішення пояснюється кресленнями Фіг.1-Фіг.4. На Фіг.1, Фіг.3 схематично зображений поздовжній розріз запропонованого глушника звуку пострілу стрілецької зброї відповідно основному пункту формули. На Фіг.2 показані варіанти виконання запірних пристроїв. На Фіг.4 показані аксонометричні проекції варіанта запірного пристрою в закритому і вільному стані. Глушник звуку пострілу стрілецької зброї (Фіг.1) містить: вузол стикування зі стволом зброї 1, зв'язаний з ним одним торцем порожнистий корпус 2, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубку 3, поперечні кільця-перегородки 4 і розширювальні камери 5, поворотну пружину 6 і упори 7. Пристроєм герметизації є установлений на виході із центральної трубки 3 клапан 8, виконаний у вигляді двох поз. 9 (Фіг.2, варіант 1) або декількох поз. 10 (Фіг.2, варіант 2) просторових сегментно-секторних елементів, герметичних у закритому (Фіг.4а) і розкритих у вільному стані (Фіг.4в). Пружні елементи, мають 7 сполучену внутрішню запірну поверхню 11 або 12 (Фіг.1, Фіг.4) і ущільнені по конічних поверхнях 13, розширених в напрямі польоту кулі, у поперечних нерухомих елементах корпуса (Фіг.1). Такими елементами можуть бути вихідний фланець 14 (Фіг.1, Фіг.3) або поперечне кільце-перегородка 15 (Фіг.3). У заявленій конструкції рухомі елементи 16 і 17 (пристрої герметизації) можуть бути розташовані (Фіг.3) у парних по ходу кулі поперечних камерах 18 і 19, наприклад другій і четвертій. При цьому довжина камер зменшується в напрямі польоту кулі (L2
