Підйомник пересувний
Номер патенту: 77279
Опубліковано: 15.11.2006
Автори: Лавренко Юрій Васильович, Перов Микола Олексійович, Карпенко Олександр Вікторович, Півень Олександр Миколайович, Куліш Владислав Андрійович, Баранов Юрій Дмитрович, Кіхтенко Володимир Дмитрович, Сургай Микола Сафонович
Формула / Реферат
1. Підйомник для транспортування вантажів, наприклад гірської маси та корисних копалин чи автосамоскидів, на інші горизонти або на поверхню кар'єру чи розрізу, що включає підйомну установку, похилу естакаду, постав для переміщення ємності для матеріалу, що транспортується, чи платформи для вантажів та завантажувальний пункт, який відрізняється тим, що складові вузли підйомника виконані пересувними за рахунок встановлення підйомної установки та похилої естакади на пересувній платформі чи на платформі з власним ходовим обладнанням, виконання поставу для пересування ємності для матеріалу, що транспортується, або платформи для вантажів у вигляді паралельних напрямних, з можливістю згортатися і розгортатися чи демонтуватися і монтуватися знову або взагалі переміщатися без демонтажу, обладнаних поверхнями чи пристроями для пересування вантажної ємності чи платформи з одного свого боку і для зчеплення зі схилом борту кар'єру з іншого, виконання завантажувального пункту з можливістю трансформування для переміщення на нове місце установки.
2. Підйомник за п. 1, який відрізняється тим, що похила естакада, підйомна установка та інші механізми встановлені на ходовій платформі з можливістю взаємного зрівноважування при пересуванні підйомника, а похила естакада та ходова платформа мають пристрої для заведення і фіксації ємності для матеріалу, що транспортується, або платформи для вантажів та згорнених напрямних.
3. Підйомник за п. 1, який відрізняється тим, що напрямні поставу для пересування ємності для матеріалу, що транспортується, або платформи для вантажів виконані з можливістю згортання та розгортання у вигляді шарнірного полотна, з біговими доріжками для перекочування коліс вантажної ємності або платформи для вантажів з одного боку та ґрунтозачіпками з іншого, та з'єднані між собою стяжками, що забезпечують постійну відстань між напрямними.
4. Підйомник за п. 1, який відрізняється тим, що завантажувальний пункт виконаний з можливістю трансформування за короткий проміжок часу у просторову ферму для переміщення на нове місце установки у вигляді платформи з шарнірно приєднаними до неї рамою та тягами, які здатні перетворюватися у просторову ферму, що за допомогою допоміжного кронштейна приєднується з одного боку до причіпного пристрою транспортного засобу, наприклад автосамоскида, а з іншого боку через допоміжні тяги - до вузла, що має привідний механізм, наприклад до кузова.
Текст

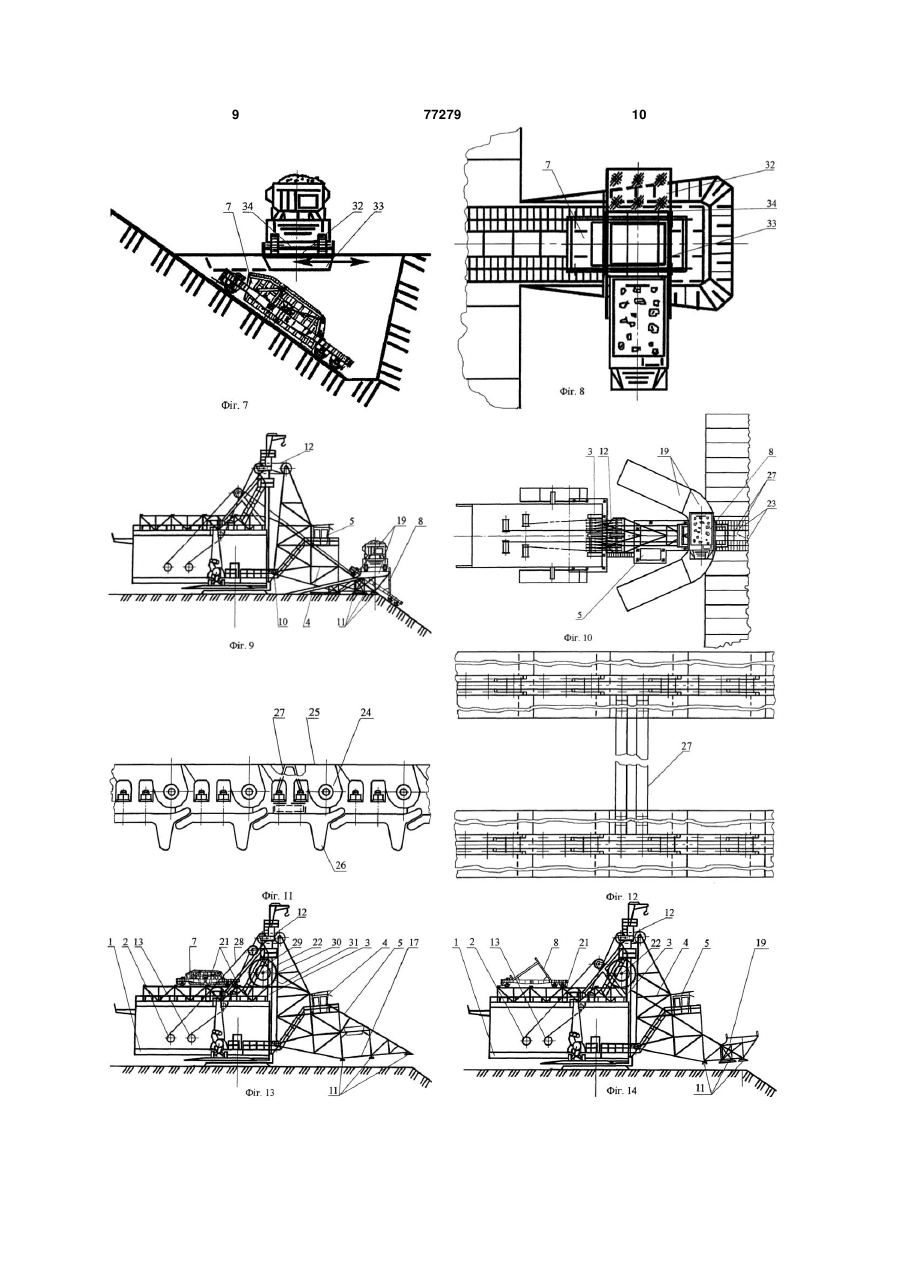

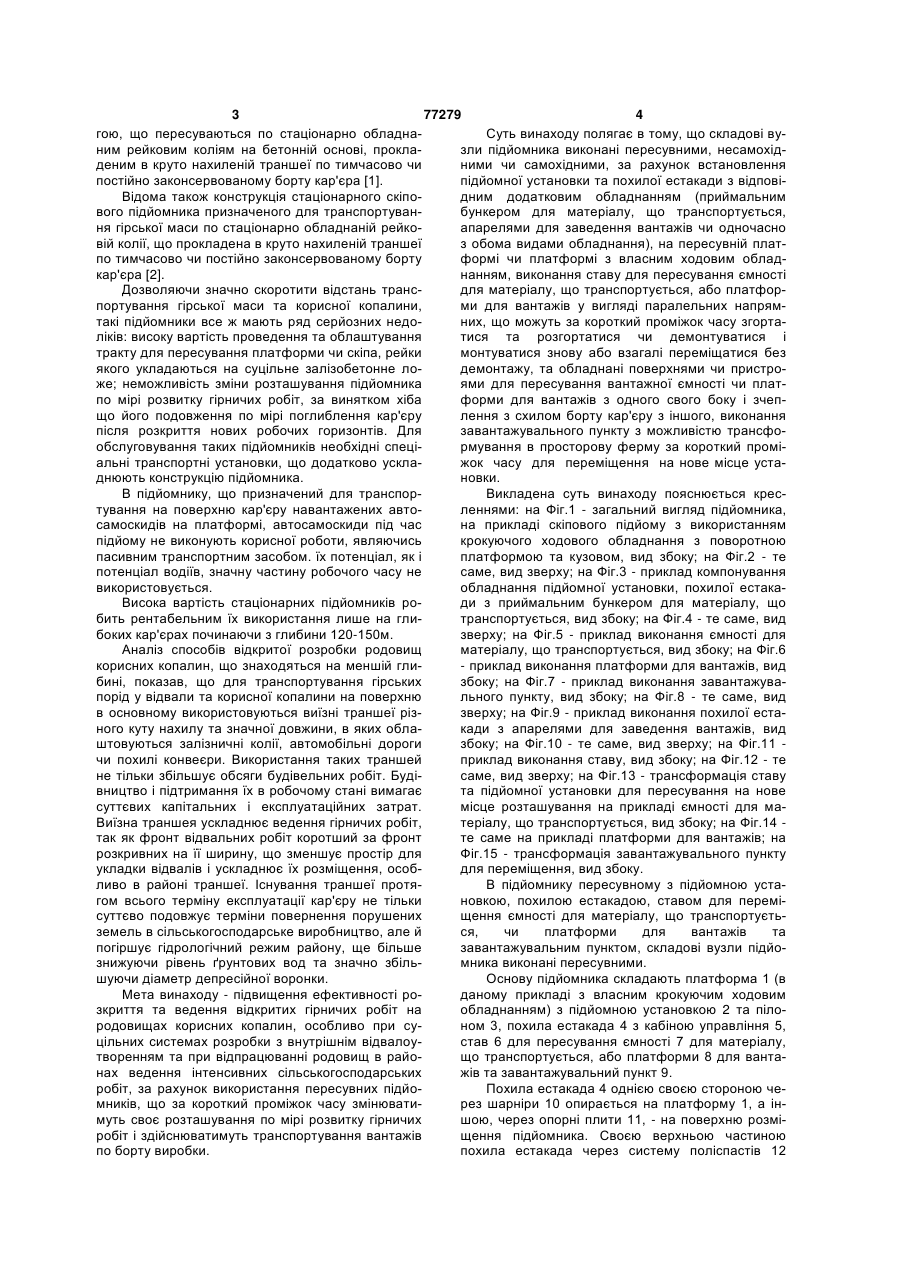

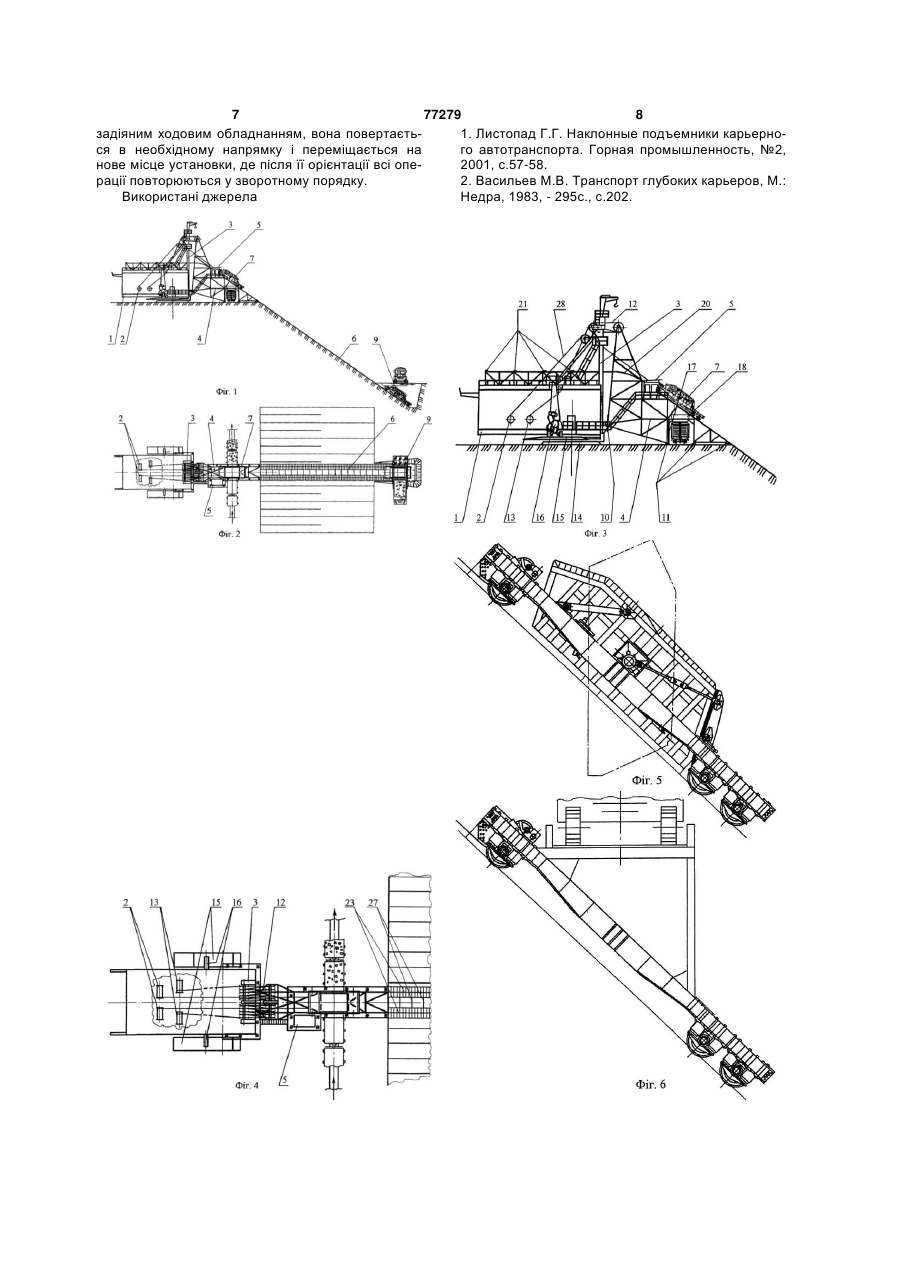

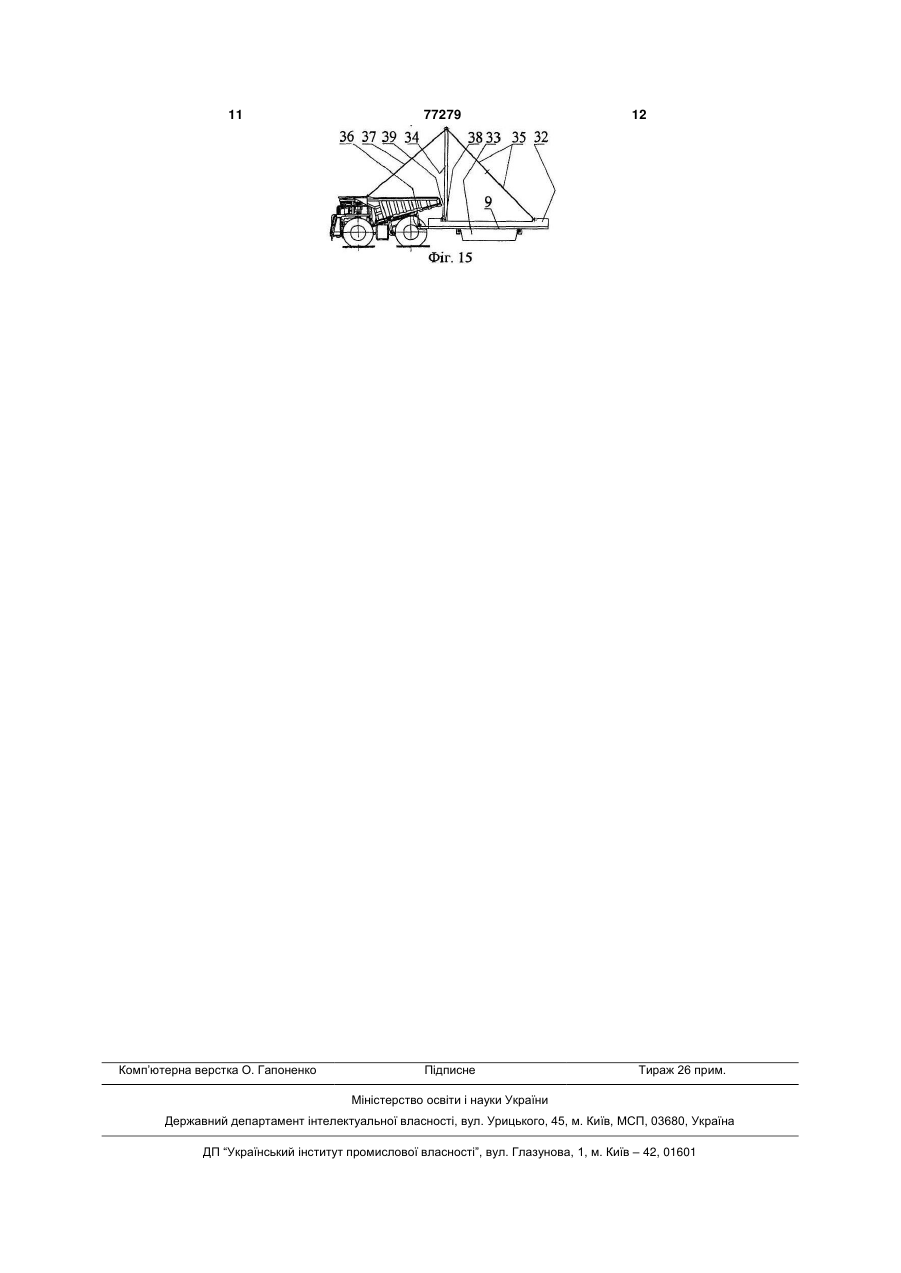

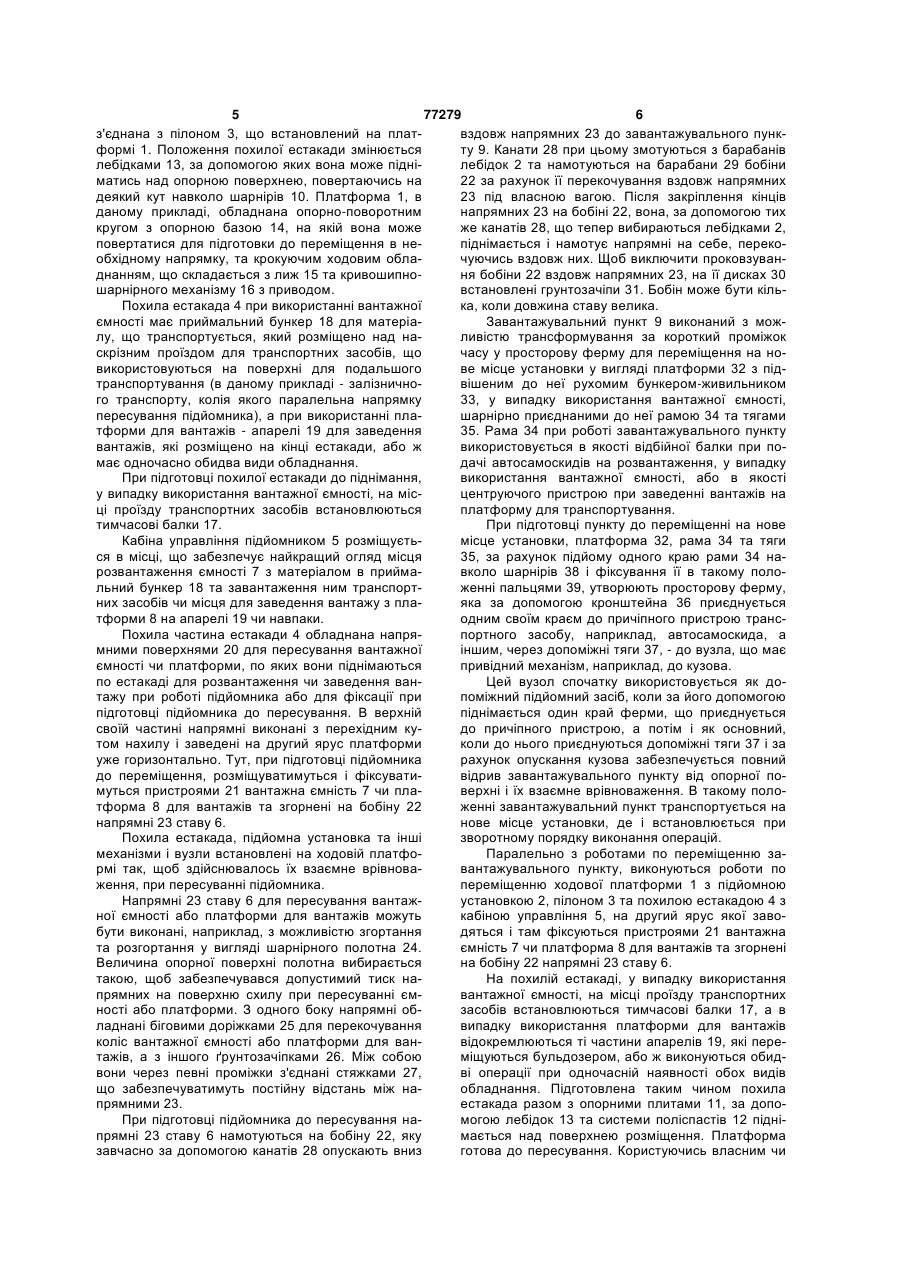

1. Підйомник для транспортування вантажів, наприклад гірської маси та корисних копалин чи автосамоскидів, на інші горизонти або на поверхню кар'єру чи розрізу, що включає підйомну установку, похилу естакаду, постав для переміщення ємності для матеріалу, що транспортується, чи платформи для вантажів та завантажувальний пункт, який відрізняється тим, що складові вузли підйомника виконані пересувними за рахунок встановлення підйомної установки та похилої естакади на пересувній платформі чи на платформі з власним ходовим обладнанням, виконання поставу для пересування ємності для матеріалу, що транспортується, або платформи для вантажів у вигляді паралельних напрямних, з можливістю згортатися і розгортатися чи демонтуватися і монтуватися знову або взагалі переміщатися без демонтажу, обладнаних поверхнями чи пристроями C2 2 UA 1 3 77279 4 гою, що пересуваються по стаціонарно обладнаСуть винаходу полягає в тому, що складові вуним рейковим коліям на бетонній основі, проклазли підйомника виконані пересувними, несамохідденим в круто нахиленій траншеї по тимчасово чи ними чи самохідними, за рахунок встановлення постійно законсервованому борту кар'єра [1]. підйомної установки та похилої естакади з відповіВідома також конструкція стаціонарного скіподним додатковим обладнанням (приймальним вого підйомника призначеного для транспортуванбункером для матеріалу, що транспортується, ня гірської маси по стаціонарно обладнаній рейкоапарелями для заведення вантажів чи одночасно вій колії, що прокладена в круто нахиленій траншеї з обома видами обладнання), на пересувній платпо тимчасово чи постійно законсервованому борту формі чи платформі з власним ходовим обладкар'єра [2]. нанням, виконання ставу для пересування ємності Дозволяючи значно скоротити відстань трансдля матеріалу, що транспортується, або платфорпортування гірської маси та корисної копалини, ми для вантажів у вигляді паралельних напрямтакі підйомники все ж мають ряд серйозних недоних, що можуть за короткий проміжок часу згорталіків: високу вартість проведення та облаштування тися та розгортатися чи демонтуватися і тракту для пересування платформи чи скіпа, рейки монтуватися знову або взагалі переміщатися без якого укладаються на суцільне залізобетонне лодемонтажу, та обладнані поверхнями чи пристроже; неможливість зміни розташування підйомника ями для пересування вантажної ємності чи платпо мірі розвитку гірничих робіт, за винятком хіба форми для вантажів з одного свого боку і зчепщо його подовження по мірі поглиблення кар'єру лення з схилом борту кар'єру з іншого, виконання після розкриття нових робочих горизонтів. Для завантажувального пункту з можливістю трансфообслуговування таких підйомників необхідні спецірмування в просторову ферму за короткий проміальні транспортні установки, що додатково усклажок часу для переміщення на нове місце устаднюють конструкцію підйомника. новки. В підйомнику, що призначений для транспорВикладена суть винаходу пояснюється крестування на поверхню кар'єру навантажених автоленнями: на Фіг.1 - загальний вигляд підйомника, самоскидів на платформі, автосамоскиди під час на прикладі скіпового підйому з використанням підйому не виконують корисної роботи, являючись крокуючого ходового обладнання з поворотною пасивним транспортним засобом. їх потенціал, як і платформою та кузовом, вид збоку; на Фіг.2 - те потенціал водіїв, значну частину робочого часу не саме, вид зверху; на Фіг.3 - приклад компонування використовується. обладнання підйомної установки, похилої естакаВисока вартість стаціонарних підйомників роди з приймальним бункером для матеріалу, що бить рентабельним їх використання лише на глитранспортується, вид збоку; на Фіг.4 - те саме, вид боких кар'єрах починаючи з глибини 120-150м. зверху; на Фіг.5 - приклад виконання ємності для Аналіз способів відкритої розробки родовищ матеріалу, що транспортується, вид збоку; на Фіг.6 корисних копалин, що знаходяться на меншій гли- приклад виконання платформи для вантажів, вид бині, показав, що для транспортування гірських збоку; на Фіг.7 - приклад виконання завантажувапорід у відвали та корисної копалини на поверхню льного пункту, вид збоку; на Фіг.8 - те саме, вид в основному використовуються виїзні траншеї різзверху; на Фіг.9 - приклад виконання похилої естаного куту нахилу та значної довжини, в яких облакади з апарелями для заведення вантажів, вид штовуються залізничні колії, автомобільні дороги збоку; на Фіг.10 - те саме, вид зверху; на Фіг.11 чи похилі конвеєри. Використання таких траншей приклад виконання ставу, вид збоку; на Фіг.12 - те не тільки збільшує обсяги будівельних робіт. Будісаме, вид зверху; на Фіг.13 - трансформація ставу вництво і підтримання їх в робочому стані вимагає та підйомної установки для пересування на нове суттєвих капітальних і експлуатаційних затрат. місце розташування на прикладі ємності для маВиїзна траншея ускладнює ведення гірничих робіт, теріалу, що транспортується, вид збоку; на Фіг.14 так як фронт відвальних робіт коротший за фронт те саме на прикладі платформи для вантажів; на розкривних на її ширину, що зменшує простір для Фіг.15 - трансформація завантажувального пункту укладки відвалів і ускладнює їх розміщення, особдля переміщення, вид збоку. ливо в районі траншеї. Існування траншеї протяВ підйомнику пересувному з підйомною устагом всього терміну експлуатації кар'єру не тільки новкою, похилою естакадою, ставом для перемісуттєво подовжує терміни повернення порушених щення ємності для матеріалу, що транспортуєтьземель в сільськогосподарське виробництво, але й ся, чи платформи для вантажів та погіршує гідрологічний режим району, ще більше завантажувальним пунктом, складові вузли підйознижуючи рівень ґрунтових вод та значно збільмника виконані пересувними. шуючи діаметр депресійної воронки. Основу підйомника складають платформа 1 (в Мета винаходу - підвищення ефективності роданому прикладі з власним крокуючим ходовим зкриття та ведення відкритих гірничих робіт на обладнанням) з підйомною установкою 2 та пілородовищах корисних копалин, особливо при суном 3, похила естакада 4 з кабіною управління 5, цільних системах розробки з внутрішнім відвалоустав 6 для пересування ємності 7 для матеріалу, творенням та при відпрацюванні родовищ в райощо транспортується, або платформи 8 для вантанах ведення інтенсивних сільськогосподарських жів та завантажувальний пункт 9. робіт, за рахунок використання пересувних підйоПохила естакада 4 однією своєю стороною чемників, що за короткий проміжок часу змінюватирез шарніри 10 опирається на платформу 1, а інмуть своє розташування по мірі розвитку гірничих шою, через опорні плити 11, - на поверхню розміробіт і здійснюватимуть транспортування вантажів щення підйомника. Своєю верхньою частиною по борту виробки. похила естакада через систему поліспастів 12 5 77279 6 з'єднана з пілоном 3, що встановлений на платвздовж напрямних 23 до завантажувального пункформі 1. Положення похилої естакади змінюється ту 9. Канати 28 при цьому змотуються з барабанів лебідками 13, за допомогою яких вона може піднілебідок 2 та намотуються на барабани 29 бобіни матись над опорною поверхнею, повертаючись на 22 за рахунок її перекочування вздовж напрямних деякий кут навколо шарнірів 10. Платформа 1, в 23 під власною вагою. Після закріплення кінців даному прикладі, обладнана опорно-поворотним напрямних 23 на бобіні 22, вона, за допомогою тих кругом з опорною базою 14, на якій вона може же канатів 28, що тепер вибираються лебідками 2, повертатися для підготовки до переміщення в непіднімається і намотує напрямні на себе, перекообхідному напрямку, та крокуючим ходовим облачуючись вздовж них. Щоб виключити проковзуванднанням, що складається з лиж 15 та кривошипноня бобіни 22 вздовж напрямних 23, на її дисках 30 шарнірного механізму 16 з приводом. встановлені грунтозачіпи 31. Бобін може бути кільПохила естакада 4 при використанні вантажної ка, коли довжина ставу велика. ємності має приймальний бункер 18 для матеріаЗавантажувальний пункт 9 виконаний з можлу, що транспортується, який розміщено над наливістю трансформування за короткий проміжок скрізним проїздом для транспортних засобів, що часу у просторову ферму для переміщення на новикористовуються на поверхні для подальшого ве місце установки у вигляді платформи 32 з підтранспортування (в даному прикладі - залізничновішеним до неї рухомим бункером-живильником го транспорту, колія якого паралельна напрямку 33, у випадку використання вантажної ємності, пересування підйомника), а при використанні плашарнірно приєднаними до неї рамою 34 та тягами тформи для вантажів - апарелі 19 для заведення 35. Рама 34 при роботі завантажувального пункту вантажів, які розміщено на кінці естакади, або ж використовується в якості відбійної балки при помає одночасно обидва види обладнання. дачі автосамоскидів на розвантаження, у випадку При підготовці похилої естакади до піднімання, використання вантажної ємності, або в якості у випадку використання вантажної ємності, на місцентруючого пристрою призаведенні вантажів на ці проїзду транспортних засобів встановлюються платформу для транспортування. тимчасові балки 17. При підготовці пункту до переміщенні на нове Кабіна управління підйомником 5 розміщуєтьмісце установки, платформа 32, рама 34 та тяги ся в місці, що забезпечує найкращий огляд місця 35, за рахунок підйому одного краю рами 34 нарозвантаження ємності 7 з матеріалом в приймавколо шарнірів 38 і фіксування її в такому полольний бункер 18 та завантаження ним транспортженні пальцями 39, утворюють просторову ферму, них засобів чи місця для заведення вантажу з плаяка за допомогою кронштейна 36 приєднується тформи 8 на апарелі 19 чи навпаки. одним своїм краєм до причіпного пристрою трансПохила частина естакади 4 обладнана напряпортного засобу, наприклад, автосамоскида, а мними поверхнями 20 для пересування вантажної іншим, через допоміжні тяги 37, - до вузла, що має ємності чи платформи, по яких вони піднімаються привідний механізм, наприклад, до кузова. по естакаді для розвантаження чи заведення ванЦей вузол спочатку використовується як дотажу при роботі підйомника або для фіксації при поміжний підйомний засіб, коли за його допомогою підготовці підйомника до пересування. В верхній піднімається один край ферми, що приєднується своїй частині напрямні виконані з перехідним кудо причіпного пристрою, а потім і як основний, том нахилу і заведені на другий ярус платформи коли до нього приєднуються допоміжні тяги 37 і за уже горизонтально. Тут, при підготовці підйомника рахунок опускання кузова забезпечується повний до переміщення, розміщуватимуться і фіксувативідрив завантажувального пункту від опорної помуться пристроями 21 вантажна ємність 7 чи плаверхні і їх взаємне врівноваження. В такому полотформа 8 для вантажів та згорнені на бобіну 22 женні завантажувальний пункт транспортується на напрямні 23 ставу 6. нове місце установки, де і встановлюється при Похила естакада, підйомна установка та інші зворотному порядку виконання операцій. механізми і вузли встановлені на ходовій платфоПаралельно з роботами по переміщенню зармі так, щоб здійснювалось їх взаємне врівновавантажувального пункту, виконуються роботи по ження, при пересуванні підйомника. переміщенню ходової платформи 1 з підйомною Напрямні 23 ставу 6 для пересування вантажустановкою 2, пілоном 3 та похилою естакадою 4 з ної ємності або платформи для вантажів можуть кабіною управління 5, на другий ярус якої завобути виконані, наприклад, з можливістю згортання дяться і там фіксуються пристроями 21 вантажна та розгортання у вигляді шарнірного полотна 24. ємність 7 чи платформа 8 для вантажів та згорнені Величина опорної поверхні полотна вибирається на бобіну 22 напрямні 23 ставу 6. такою, щоб забезпечувався допустимий тиск наНа похилій естакаді, у випадку використання прямних на поверхню схилу при пересуванні ємвантажної ємності, на місці проїзду транспортних ності або платформи. З одного боку напрямні обзасобів встановлюються тимчасові балки 17, а в ладнані біговими доріжками 25 для перекочування випадку використання платформи для вантажів коліс вантажної ємності або платформи для ванвідокремлюються ті частини апарелів 19, які перетажів, а з іншого ґрунтозачіпками 26. Між собою міщуються бульдозером, або ж виконуються обидвони через певні проміжки з'єднані стяжками 27, ві операції при одночасній наявності обох видів що забезпечуватимуть постійну відстань між наобладнання. Підготовлена таким чином похила прямними 23. естакада разом з опорними плитами 11, за допоПри підготовці підйомника до пересування намогою лебідок 13 та системи поліспастів 12 підніпрямні 23 ставу 6 намотуються на бобіну 22, яку мається над поверхнею розміщення. Платформа завчасно за допомогою канатів 28 опускають вниз готова до пересування. Користуючись власним чи 7 77279 8 задіяним ходовим обладнанням, вона повертаєть1. Листопад Г.Г. Наклонные подъемники карьернося в необхідному напрямку і переміщається на го автотранспорта. Горная промышленность, №2, нове місце установки, де після її орієнтації всі опе2001, с.57-58. рації повторюються у зворотному порядку. 2. Васильев М.В. Транспорт глубоких карьеров, М.: Використані джерела Недра, 1983, - 295с., с.202. 9 77279 10 11 Комп’ютерна верстка О. Гапоненко 77279 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMovable elevator
Автори англійськоюSurhai Mykola Safonovych, Kulish Vladyslav Andriiovych, Karpenko Oleksandr Viktorovych, Lavrenko Yurii Vasyliovych, Baranov Yurii Dmytrovych, Piven Oleksandr Mykolaiovych
Назва патенту російськоюПодъемник передвижной
Автори російськоюСургай Николай Сафонович, Кулиш Владислав Андреевич, Карпенко Александр Викторович, Лавренко Юрий Васильевич, Баранов Юрий Дмитриевич, Пивень Александр Николаевич
МПК / Мітки
МПК: E21C 47/00, E21C 41/00
Мітки: пересувний, підйомник
