Апарат з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин

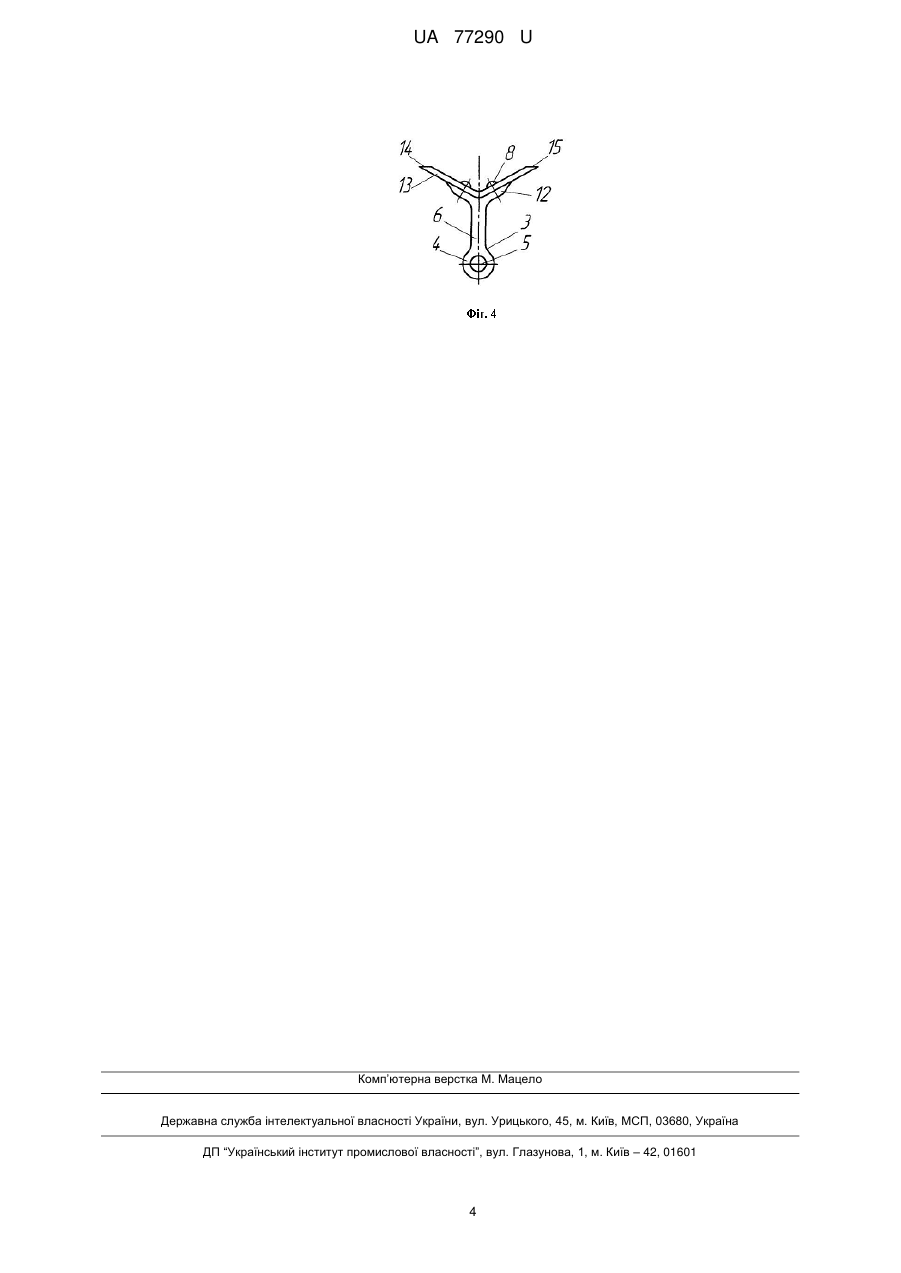

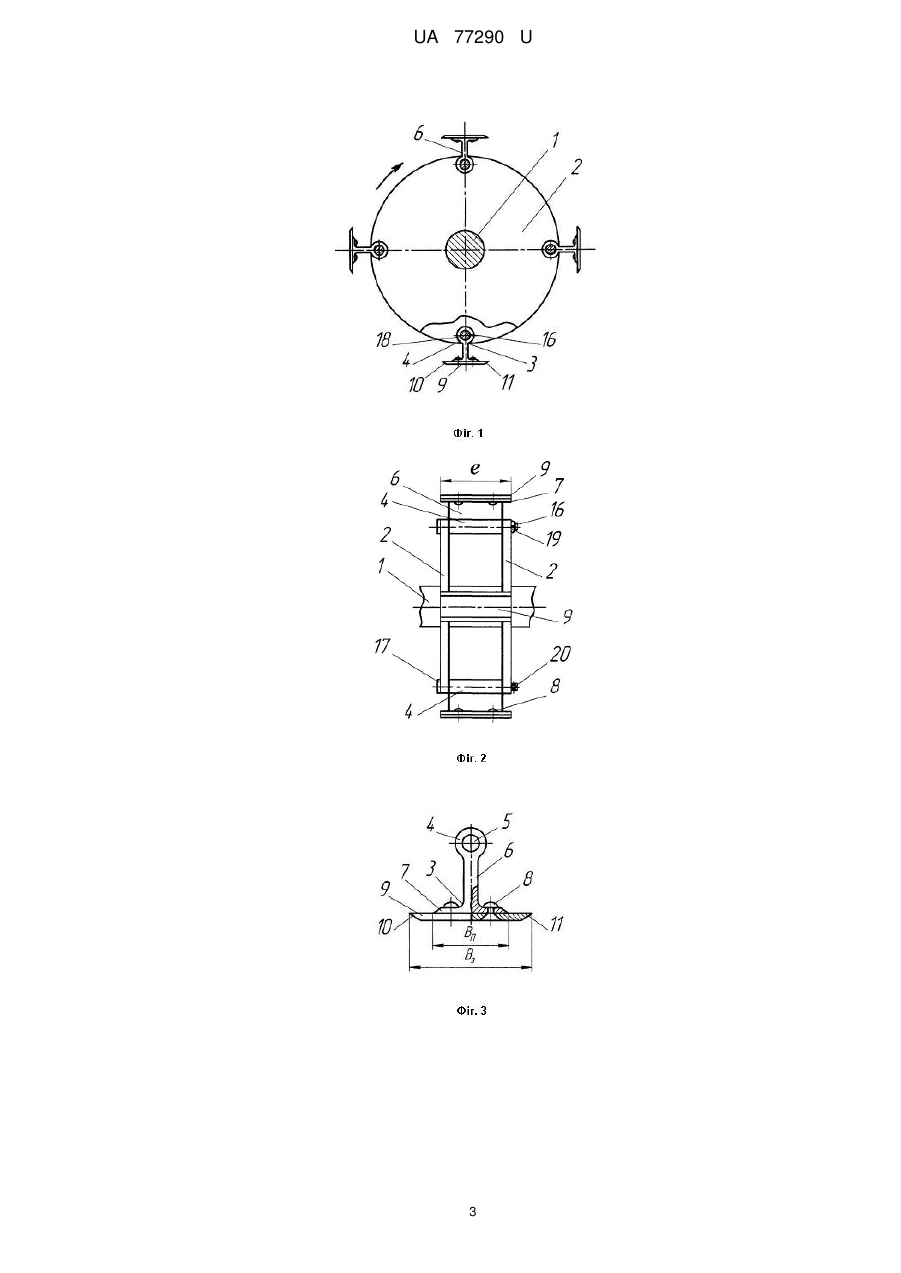

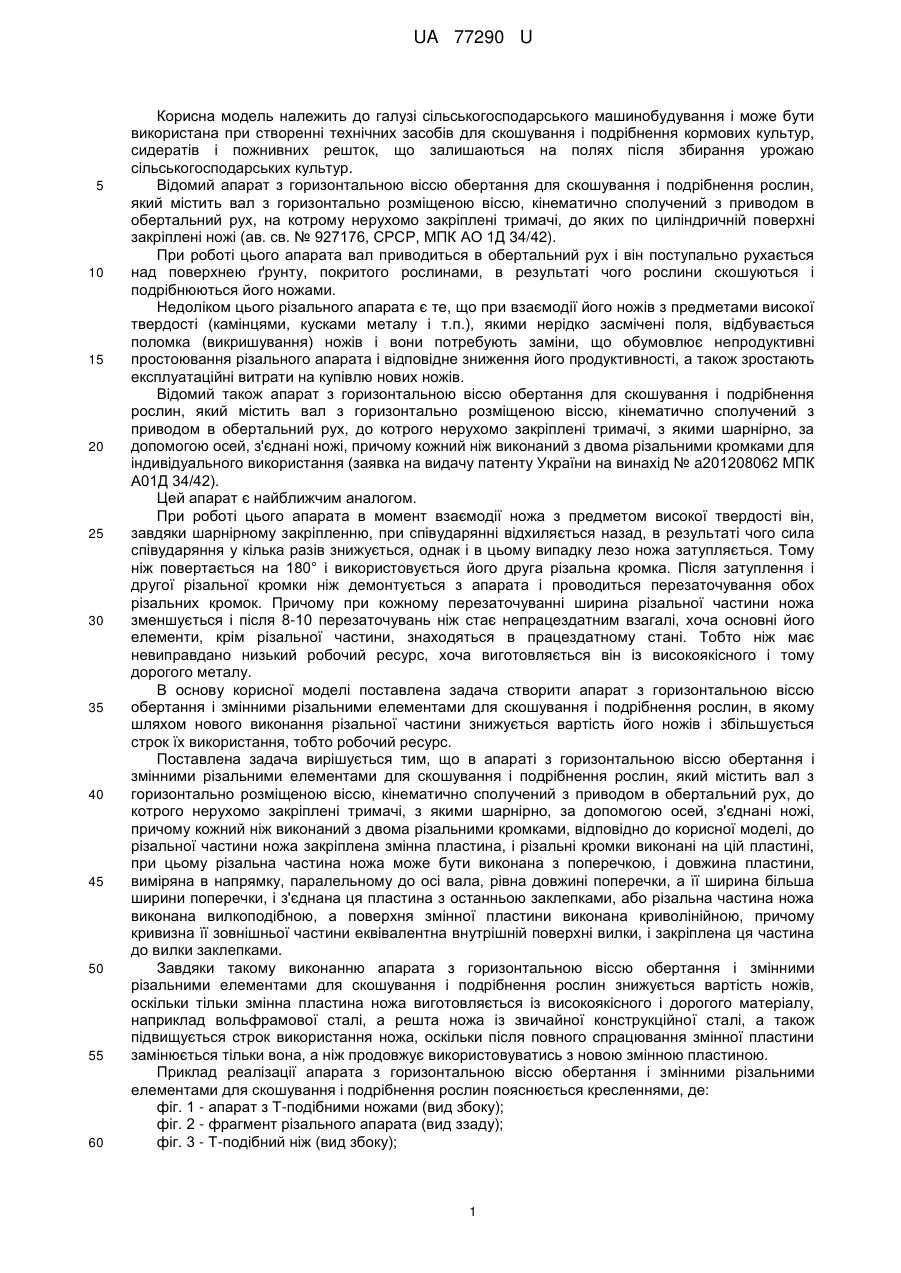

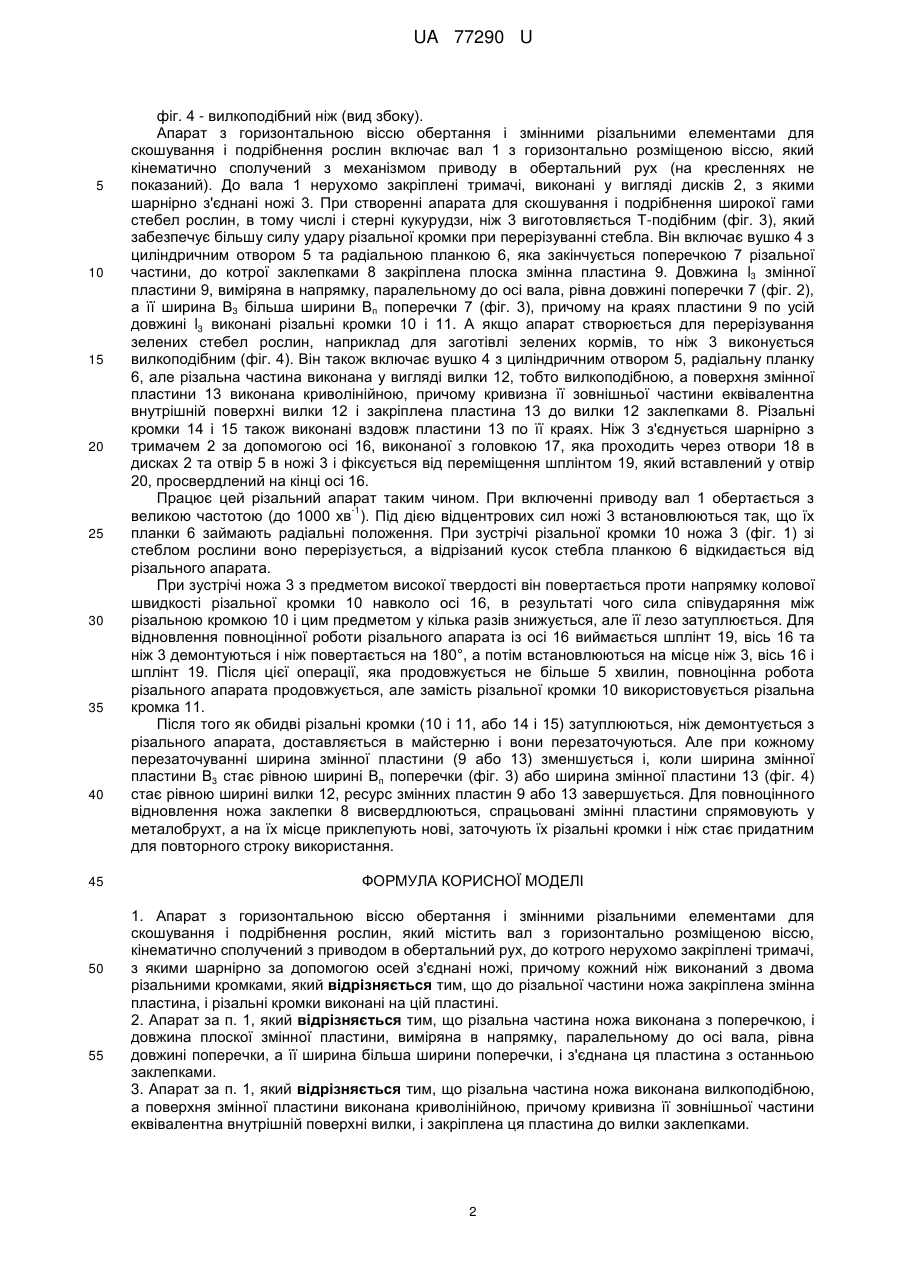

Реферат: UA 77290 U UA 77290 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при створенні технічних засобів для скошування і подрібнення кормових культур, сидератів і пожнивних решток, що залишаються на полях після збирання урожаю сільськогосподарських культур. Відомий апарат з горизонтальною віссю обертання для скошування і подрібнення рослин, який містить вал з горизонтально розміщеною віссю, кінематично сполучений з приводом в обертальний рух, на котрому нерухомо закріплені тримачі, до яких по циліндричній поверхні закріплені ножі (ав. св. № 927176, СРСР, МПК АО 1Д 34/42). При роботі цього апарата вал приводиться в обертальний рух і він поступально рухається над поверхнею ґрунту, покритого рослинами, в результаті чого рослини скошуються і подрібнюються його ножами. Недоліком цього різального апарата є те, що при взаємодії його ножів з предметами високої твердості (камінцями, кусками металу і т.п.), якими нерідко засмічені поля, відбувається поломка (викришування) ножів і вони потребують заміни, що обумовлює непродуктивні простоювання різального апарата і відповідне зниження його продуктивності, а також зростають експлуатаційні витрати на купівлю нових ножів. Відомий також апарат з горизонтальною віссю обертання для скошування і подрібнення рослин, який містить вал з горизонтально розміщеною віссю, кінематично сполучений з приводом в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно, за допомогою осей, з'єднані ножі, причому кожний ніж виконаний з двома різальними кромками для індивідуального використання (заявка на видачу патенту України на винахід № a201208062 МПК А01Д 34/42). Цей апарат є найближчим аналогом. При роботі цього апарата в момент взаємодії ножа з предметом високої твердості він, завдяки шарнірному закріпленню, при співударянні відхиляється назад, в результаті чого сила співударяння у кілька разів знижується, однак і в цьому випадку лезо ножа затупляється. Тому ніж повертається на 180° і використовується його друга різальна кромка. Після затуплення і другої різальної кромки ніж демонтується з апарата і проводиться перезаточування обох різальних кромок. Причому при кожному перезаточуванні ширина різальної частини ножа зменшується і після 8-10 перезаточувань ніж стає непрацездатним взагалі, хоча основні його елементи, крім різальної частини, знаходяться в працездатному стані. Тобто ніж має невиправдано низький робочий ресурс, хоча виготовляється він із високоякісного і тому дорогого металу. В основу корисної моделі поставлена задача створити апарат з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин, в якому шляхом нового виконання різальної частини знижується вартість його ножів і збільшується строк їх використання, тобто робочий ресурс. Поставлена задача вирішується тим, що в апараті з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин, який містить вал з горизонтально розміщеною віссю, кінематично сполучений з приводом в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно, за допомогою осей, з'єднані ножі, причому кожний ніж виконаний з двома різальними кромками, відповідно до корисної моделі, до різальної частини ножа закріплена змінна пластина, і різальні кромки виконані на цій пластині, при цьому різальна частина ножа може бути виконана з поперечкою, і довжина пластини, виміряна в напрямку, паралельному до осі вала, рівна довжині поперечки, а її ширина більша ширини поперечки, і з'єднана ця пластина з останньою заклепками, або різальна частина ножа виконана вилкоподібною, а поверхня змінної пластини виконана криволінійною, причому кривизна її зовнішньої частини еквівалентна внутрішній поверхні вилки, і закріплена ця частина до вилки заклепками. Завдяки такому виконанню апарата з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин знижується вартість ножів, оскільки тільки змінна пластина ножа виготовляється із високоякісного і дорогого матеріалу, наприклад вольфрамової сталі, а решта ножа із звичайної конструкційної сталі, а також підвищується строк використання ножа, оскільки після повного спрацювання змінної пластини замінюється тільки вона, а ніж продовжує використовуватись з новою змінною пластиною. Приклад реалізації апарата з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин пояснюється кресленнями, де: фіг. 1 - апарат з Т-подібними ножами (вид збоку); фіг. 2 - фрагмент різального апарата (вид ззаду); фіг. 3 - Т-подібний ніж (вид збоку); 1 UA 77290 U 5 10 15 20 25 30 35 40 45 50 55 фіг. 4 - вилкоподібний ніж (вид збоку). Апарат з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин включає вал 1 з горизонтально розміщеною віссю, який кінематично сполучений з механізмом приводу в обертальний рух (на кресленнях не показаний). До вала 1 нерухомо закріплені тримачі, виконані у вигляді дисків 2, з якими шарнірно з'єднані ножі 3. При створенні апарата для скошування і подрібнення широкої гами стебел рослин, в тому числі і стерні кукурудзи, ніж 3 виготовляється Т-подібним (фіг. 3), який забезпечує більшу силу удару різальної кромки при перерізуванні стебла. Він включає вушко 4 з циліндричним отвором 5 та радіальною планкою 6, яка закінчується поперечкою 7 різальної частини, до котрої заклепками 8 закріплена плоска змінна пластина 9. Довжина l3 змінної пластини 9, виміряна в напрямку, паралельному до осі вала, рівна довжині поперечки 7 (фіг. 2), а її ширина В3 більша ширини Вп поперечки 7 (фіг. 3), причому на краях пластини 9 по усій довжині l3 виконані різальні кромки 10 і 11. А якщо апарат створюється для перерізування зелених стебел рослин, наприклад для заготівлі зелених кормів, то ніж 3 виконується вилкоподібним (фіг. 4). Він також включає вушко 4 з циліндричним отвором 5, радіальну планку 6, але різальна частина виконана у вигляді вилки 12, тобто вилкоподібною, а поверхня змінної пластини 13 виконана криволінійною, причому кривизна її зовнішньої частини еквівалентна внутрішній поверхні вилки 12 і закріплена пластина 13 до вилки 12 заклепками 8. Різальні кромки 14 і 15 також виконані вздовж пластини 13 по її краях. Ніж 3 з'єднується шарнірно з тримачем 2 за допомогою осі 16, виконаної з головкою 17, яка проходить через отвори 18 в дисках 2 та отвір 5 в ножі 3 і фіксується від переміщення шплінтом 19, який вставлений у отвір 20, просвердлений на кінці осі 16. Працює цей різальний апарат таким чином. При включенні приводу вал 1 обертається з -1 великою частотою (до 1000 хв ). Під дією відцентрових сил ножі 3 встановлюються так, що їх планки 6 займають радіальні положення. При зустрічі різальної кромки 10 ножа 3 (фіг. 1) зі стеблом рослини воно перерізується, а відрізаний кусок стебла планкою 6 відкидається від різального апарата. При зустрічі ножа 3 з предметом високої твердості він повертається проти напрямку колової швидкості різальної кромки 10 навколо осі 16, в результаті чого сила співударяння між різальною кромкою 10 і цим предметом у кілька разів знижується, але її лезо затуплюється. Для відновлення повноцінної роботи різального апарата із осі 16 виймається шплінт 19, вісь 16 та ніж 3 демонтуються і ніж повертається на 180°, а потім встановлюються на місце ніж 3, вісь 16 і шплінт 19. Після цієї операції, яка продовжується не більше 5 хвилин, повноцінна робота різального апарата продовжується, але замість різальної кромки 10 використовується різальна кромка 11. Після того як обидві різальні кромки (10 і 11, або 14 і 15) затуплюються, ніж демонтується з різального апарата, доставляється в майстерню і вони перезаточуються. Але при кожному перезаточуванні ширина змінної пластини (9 або 13) зменшується і, коли ширина змінної пластини В3 стає рівною ширині Вп поперечки (фіг. 3) або ширина змінної пластини 13 (фіг. 4) стає рівною ширині вилки 12, ресурс змінних пластин 9 або 13 завершується. Для повноцінного відновлення ножа заклепки 8 висвердлюються, спрацьовані змінні пластини спрямовують у металобрухт, а на їх місце приклепують нові, заточують їх різальні кромки і ніж стає придатним для повторного строку використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Апарат з горизонтальною віссю обертання і змінними різальними елементами для скошування і подрібнення рослин, який містить вал з горизонтально розміщеною віссю, кінематично сполучений з приводом в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно за допомогою осей з'єднані ножі, причому кожний ніж виконаний з двома різальними кромками, який відрізняється тим, що до різальної частини ножа закріплена змінна пластина, і різальні кромки виконані на цій пластині. 2. Апарат за п. 1, який відрізняється тим, що різальна частина ножа виконана з поперечкою, і довжина плоскої змінної пластини, виміряна в напрямку, паралельному до осі вала, рівна довжині поперечки, а її ширина більша ширини поперечки, і з'єднана ця пластина з останньою заклепками. 3. Апарат за п. 1, який відрізняється тим, що різальна частина ножа виконана вилкоподібною, а поверхня змінної пластини виконана криволінійною, причому кривизна її зовнішньої частини еквівалентна внутрішній поверхні вилки, і закріплена ця пластина до вилки заклепками. 2 UA 77290 U 3 UA 77290 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
