Ніж різального апарата з горизонтальною віссю обертання для скошування та подрібнення рослин

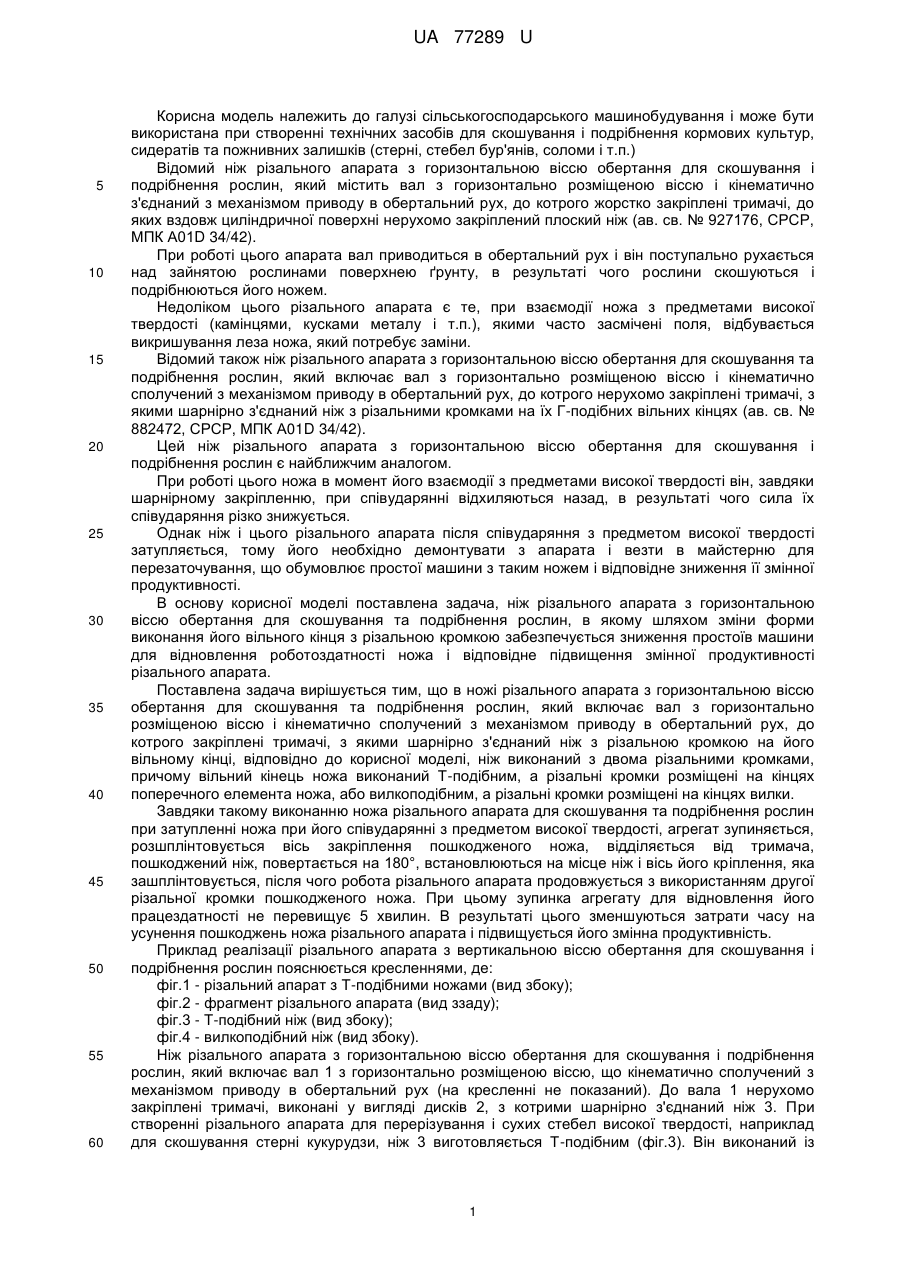

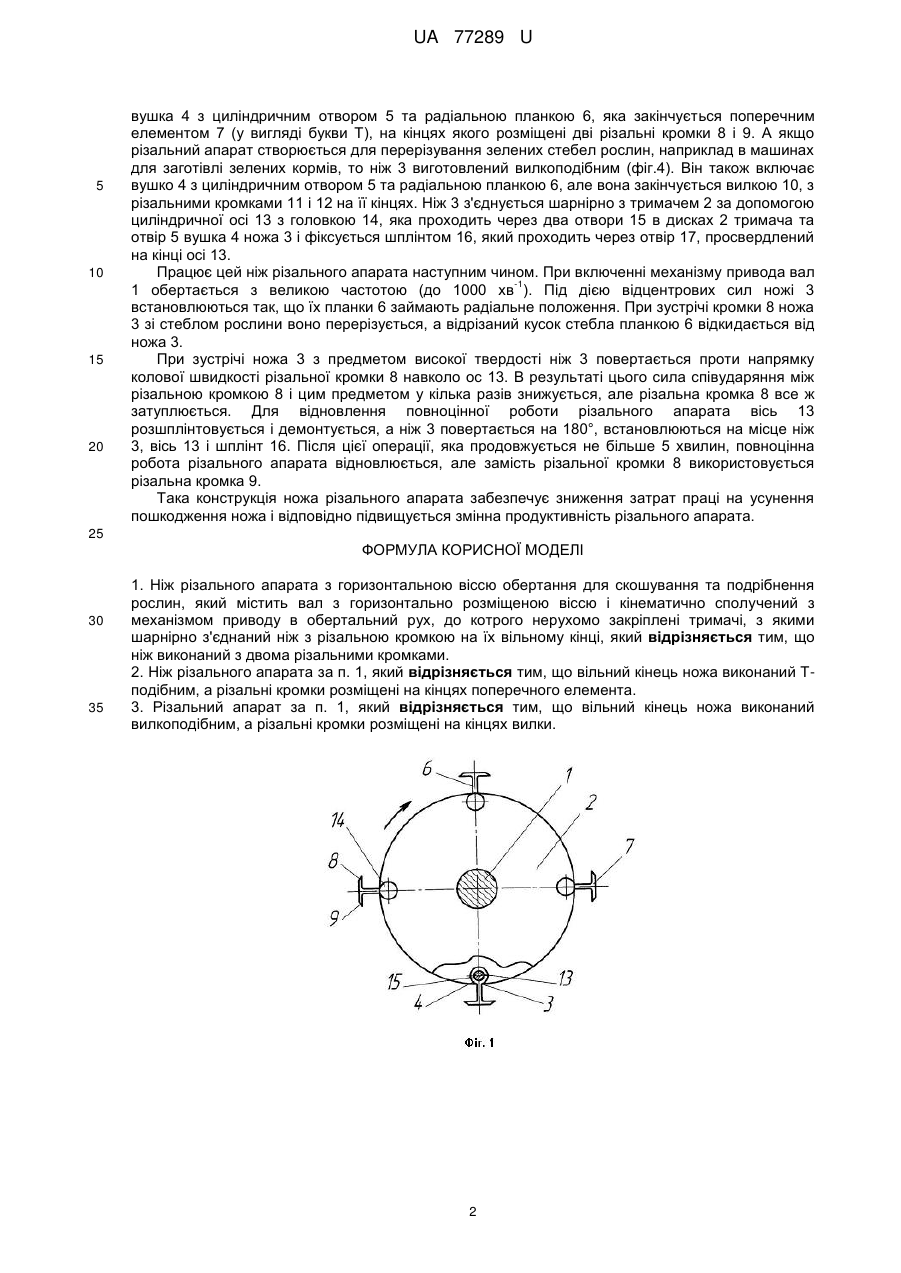

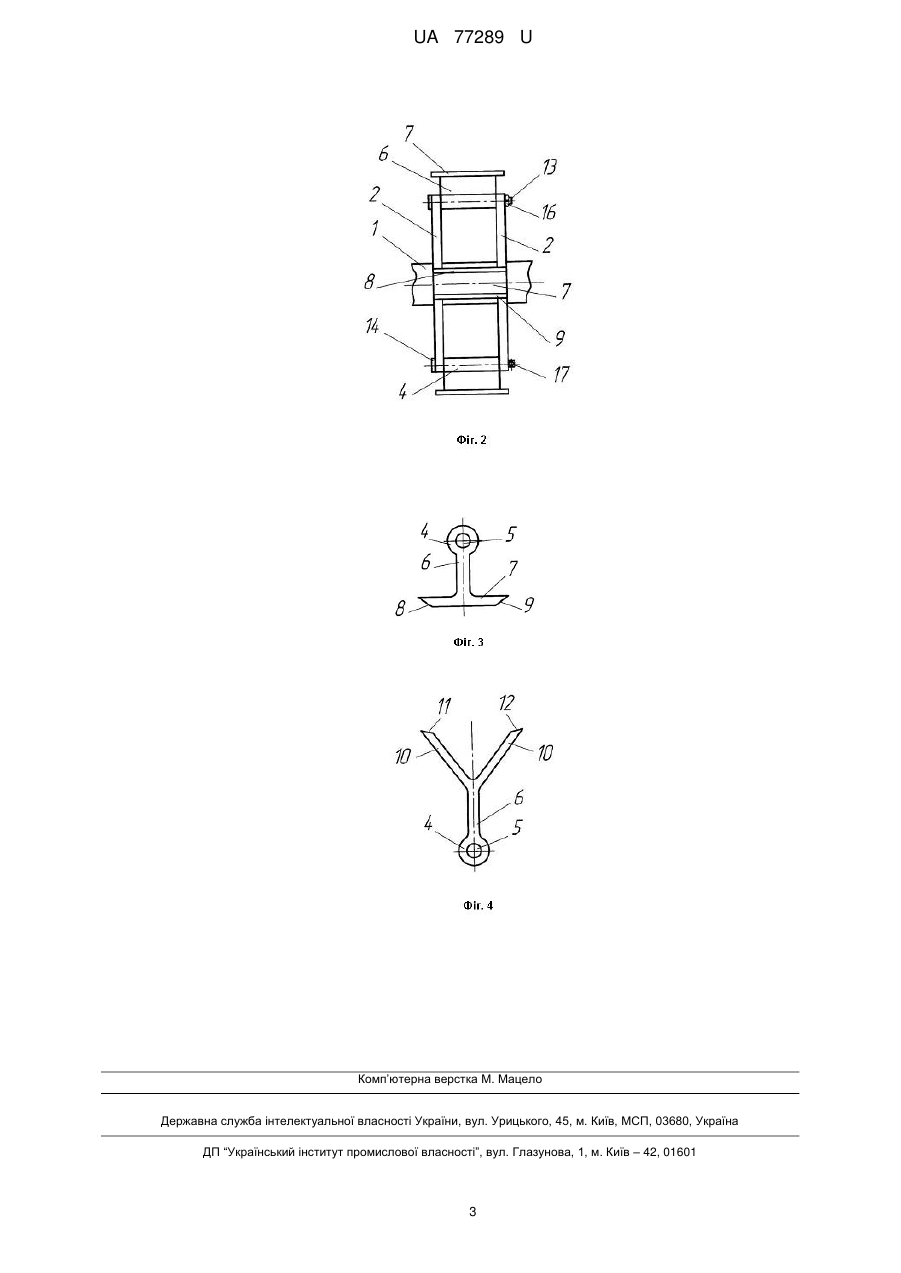

Реферат: UA 77289 U UA 77289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при створенні технічних засобів для скошування і подрібнення кормових культур, сидератів та пожнивних залишків (стерні, стебел бур'янів, соломи і т.п.) Відомий ніж різального апарата з горизонтальною віссю обертання для скошування і подрібнення рослин, який містить вал з горизонтально розміщеною віссю і кінематично з'єднаний з механізмом приводу в обертальний рух, до котрого жорстко закріплені тримачі, до яких вздовж циліндричної поверхні нерухомо закріплений плоский ніж (ав. св. № 927176, СРСР, МПК А01D 34/42). При роботі цього апарата вал приводиться в обертальний рух і він поступально рухається над зайнятою рослинами поверхнею ґрунту, в результаті чого рослини скошуються і подрібнюються його ножем. Недоліком цього різального апарата є те, при взаємодії ножа з предметами високої твердості (камінцями, кусками металу і т.п.), якими часто засмічені поля, відбувається викришування леза ножа, який потребує заміни. Відомий також ніж різального апарата з горизонтальною віссю обертання для скошування та подрібнення рослин, який включає вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно з'єднаний ніж з різальними кромками на їх Г-подібних вільних кінцях (ав. св. № 882472, СРСР, МПК А01D 34/42). Цей ніж різального апарата з горизонтальною віссю обертання для скошування і подрібнення рослин є найближчим аналогом. При роботі цього ножа в момент його взаємодії з предметами високої твердості він, завдяки шарнірному закріпленню, при співударянні відхиляються назад, в результаті чого сила їх співударяння різко знижується. Однак ніж і цього різального апарата після співударяння з предметом високої твердості затупляється, тому його необхідно демонтувати з апарата і везти в майстерню для перезаточування, що обумовлює простої машини з таким ножем і відповідне зниження її змінної продуктивності. В основу корисної моделі поставлена задача, ніж різального апарата з горизонтальною віссю обертання для скошування та подрібнення рослин, в якому шляхом зміни форми виконання його вільного кінця з різальною кромкою забезпечується зниження простоїв машини для відновлення роботоздатності ножа і відповідне підвищення змінної продуктивності різального апарата. Поставлена задача вирішується тим, що в ножі різального апарата з горизонтальною віссю обертання для скошування та подрібнення рослин, який включає вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого закріплені тримачі, з якими шарнірно з'єднаний ніж з різальною кромкою на його вільному кінці, відповідно до корисної моделі, ніж виконаний з двома різальними кромками, причому вільний кінець ножа виконаний Т-подібним, а різальні кромки розміщені на кінцях поперечного елемента ножа, або вилкоподібним, а різальні кромки розміщені на кінцях вилки. Завдяки такому виконанню ножа різального апарата для скошування та подрібнення рослин при затупленні ножа при його співударянні з предметом високої твердості, агрегат зупиняється, розшплінтовується вісь закріплення пошкодженого ножа, відділяється від тримача, пошкоджений ніж, повертається на 180°, встановлюються на місце ніж і вісь його кріплення, яка зашплінтовується, після чого робота різального апарата продовжується з використанням другої різальної кромки пошкодженого ножа. При цьому зупинка агрегату для відновлення його працездатності не перевищує 5 хвилин. В результаті цього зменшуються затрати часу на усунення пошкоджень ножа різального апарата і підвищується його змінна продуктивність. Приклад реалізації різального апарата з вертикальною віссю обертання для скошування і подрібнення рослин пояснюється кресленнями, де: фіг.1 - різальний апарат з Т-подібними ножами (вид збоку); фіг.2 - фрагмент різального апарата (вид ззаду); фіг.3 - Т-подібний ніж (вид збоку); фіг.4 - вилкоподібний ніж (вид збоку). Ніж різального апарата з горизонтальною віссю обертання для скошування і подрібнення рослин, який включає вал 1 з горизонтально розміщеною віссю, що кінематично сполучений з механізмом приводу в обертальний рух (на кресленні не показаний). До вала 1 нерухомо закріплені тримачі, виконані у вигляді дисків 2, з котрими шарнірно з'єднаний ніж 3. При створенні різального апарата для перерізування і сухих стебел високої твердості, наприклад для скошування стерні кукурудзи, ніж 3 виготовляється Т-подібним (фіг.3). Він виконаний із 1 UA 77289 U 5 10 15 20 вушка 4 з циліндричним отвором 5 та радіальною планкою 6, яка закінчується поперечним елементом 7 (у вигляді букви Т), на кінцях якого розміщені дві різальні кромки 8 і 9. А якщо різальний апарат створюється для перерізування зелених стебел рослин, наприклад в машинах для заготівлі зелених кормів, то ніж 3 виготовлений вилкоподібним (фіг.4). Він також включає вушко 4 з циліндричним отвором 5 та радіальною планкою 6, але вона закінчується вилкою 10, з різальними кромками 11 і 12 на її кінцях. Ніж 3 з'єднується шарнірно з тримачем 2 за допомогою циліндричної осі 13 з головкою 14, яка проходить через два отвори 15 в дисках 2 тримача та отвір 5 вушка 4 ножа 3 і фіксується шплінтом 16, який проходить через отвір 17, просвердлений на кінці осі 13. Працює цей ніж різального апарата наступним чином. При включенні механізму привода вал -1 1 обертається з великою частотою (до 1000 хв ). Під дією відцентрових сил ножі 3 встановлюються так, що їх планки 6 займають радіальне положення. При зустрічі кромки 8 ножа 3 зі стеблом рослини воно перерізується, а відрізаний кусок стебла планкою 6 відкидається від ножа 3. При зустрічі ножа 3 з предметом високої твердості ніж 3 повертається проти напрямку колової швидкості різальної кромки 8 навколо ос 13. В результаті цього сила співударяння між різальною кромкою 8 і цим предметом у кілька разів знижується, але різальна кромка 8 все ж затуплюється. Для відновлення повноцінної роботи різального апарата вісь 13 розшплінтовується і демонтується, а ніж 3 повертається на 180°, встановлюються на місце ніж 3, вісь 13 і шплінт 16. Після цієї операції, яка продовжується не більше 5 хвилин, повноцінна робота різального апарата відновлюється, але замість різальної кромки 8 використовується різальна кромка 9. Така конструкція ножа різального апарата забезпечує зниження затрат праці на усунення пошкодження ножа і відповідно підвищується змінна продуктивність різального апарата. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Ніж різального апарата з горизонтальною віссю обертання для скошування та подрібнення рослин, який містить вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно з'єднаний ніж з різальною кромкою на їх вільному кінці, який відрізняється тим, що ніж виконаний з двома різальними кромками. 2. Ніж різального апарата за п. 1, який відрізняється тим, що вільний кінець ножа виконаний Тподібним, а різальні кромки розміщені на кінцях поперечного елемента. 3. Різальний апарат за п. 1, який відрізняється тим, що вільний кінець ножа виконаний вилкоподібним, а різальні кромки розміщені на кінцях вилки. 2 UA 77289 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
