Пристрій для виготовлення солом’яних блоків

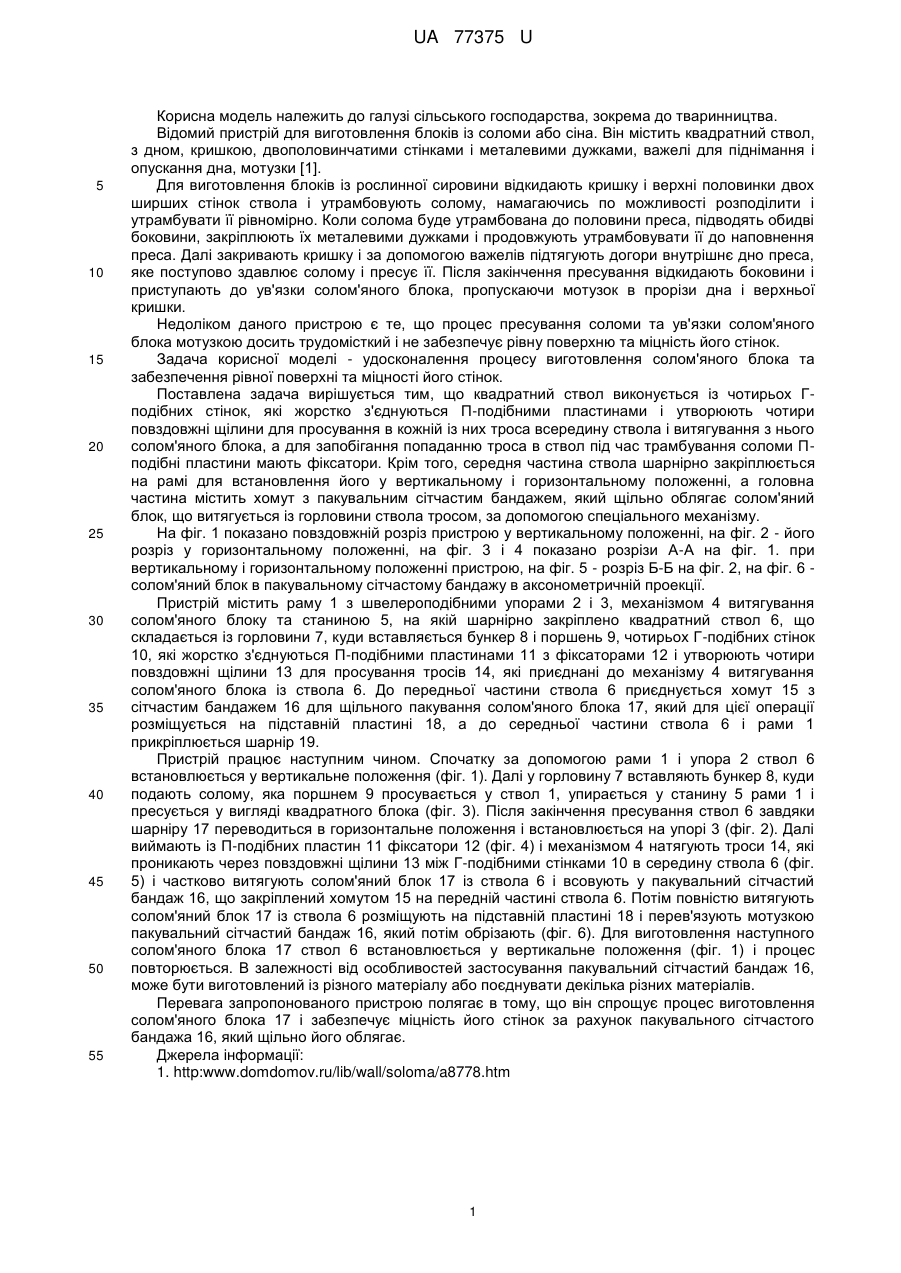

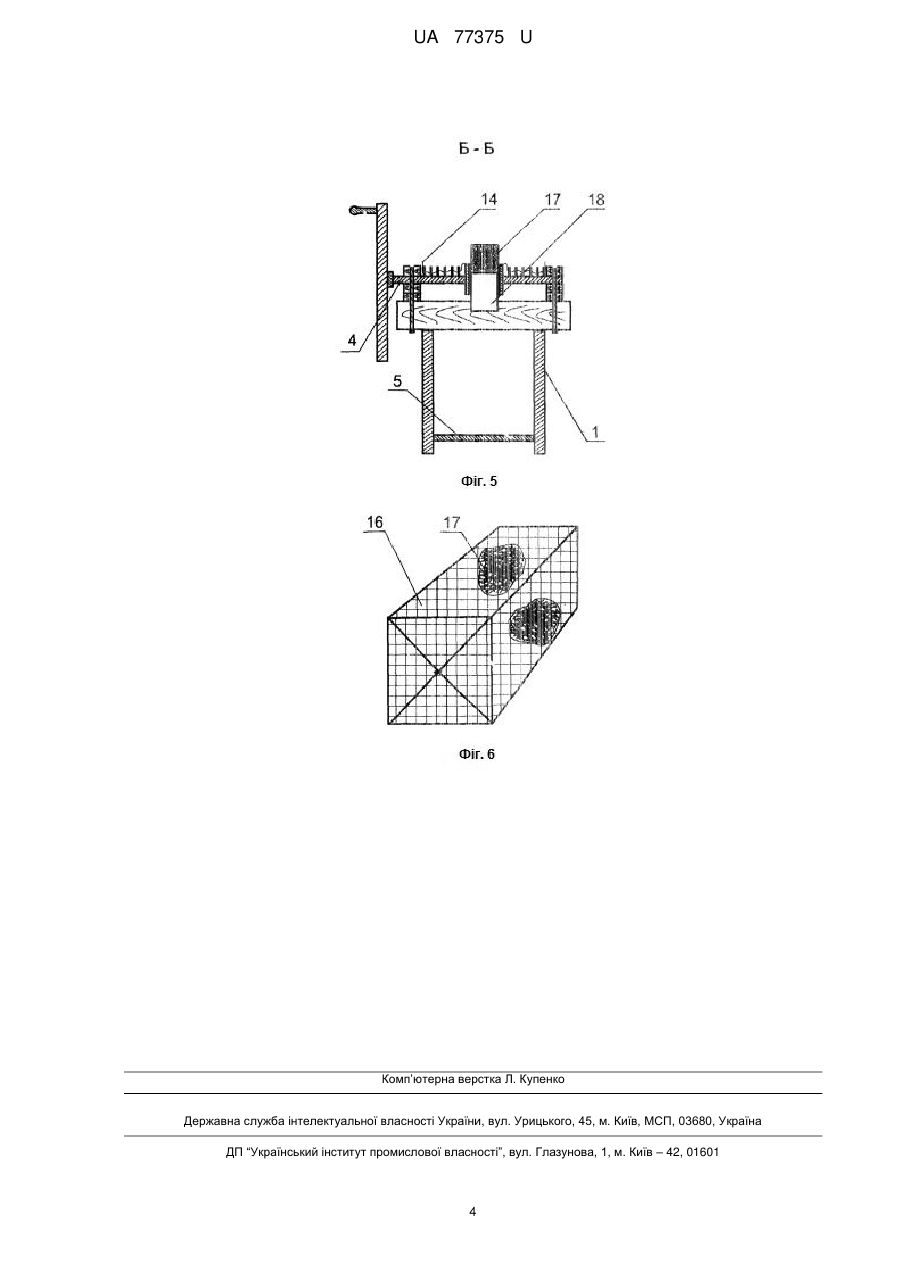

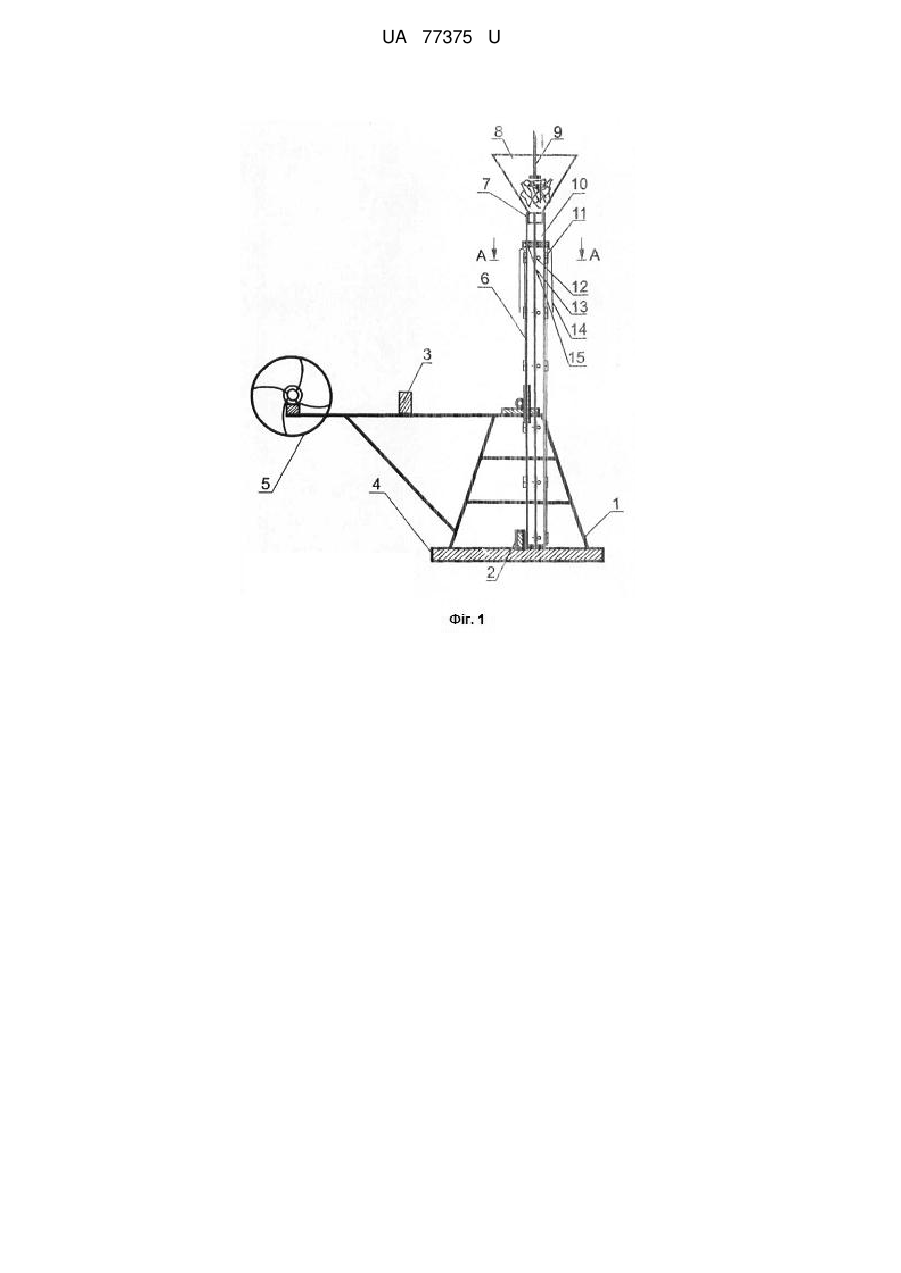

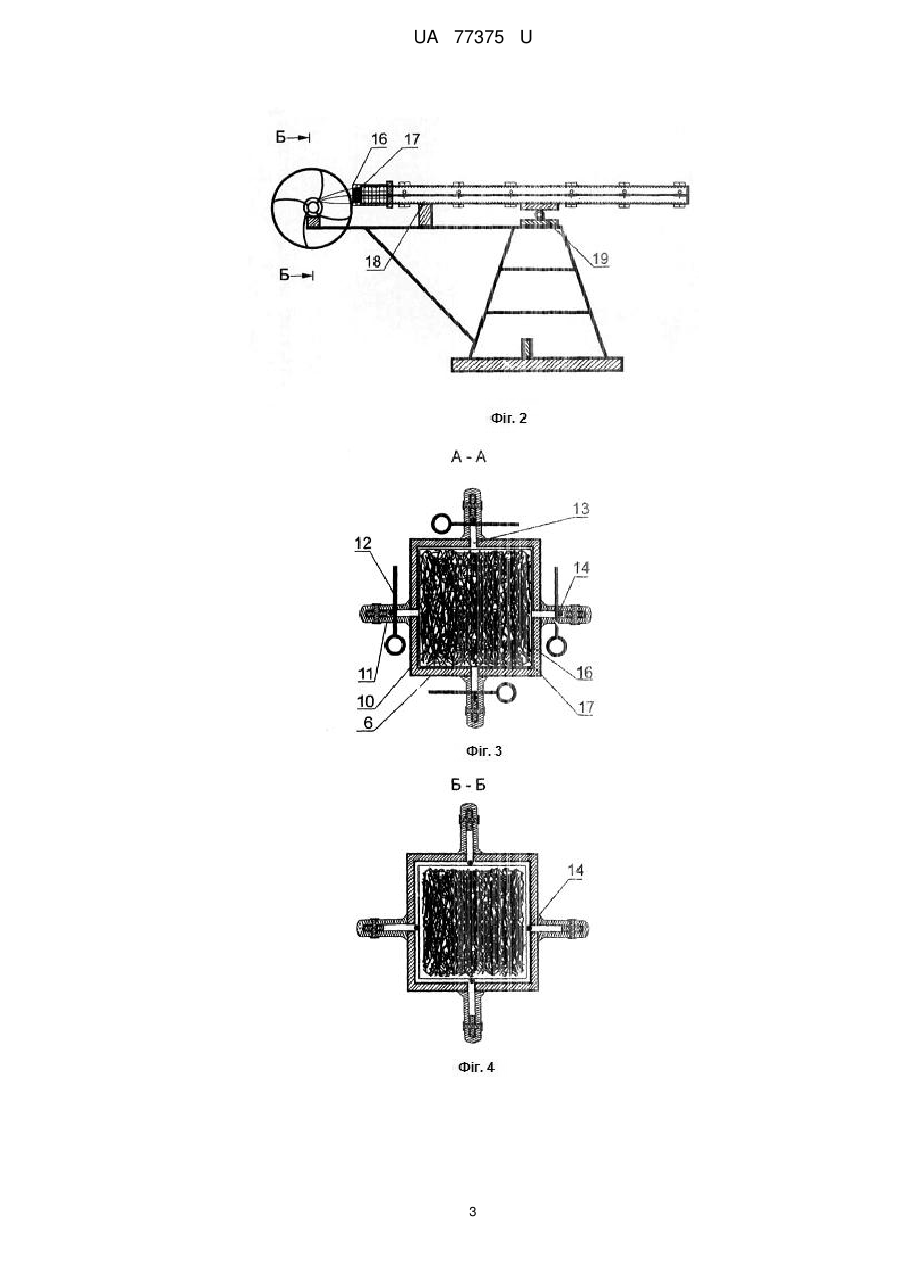

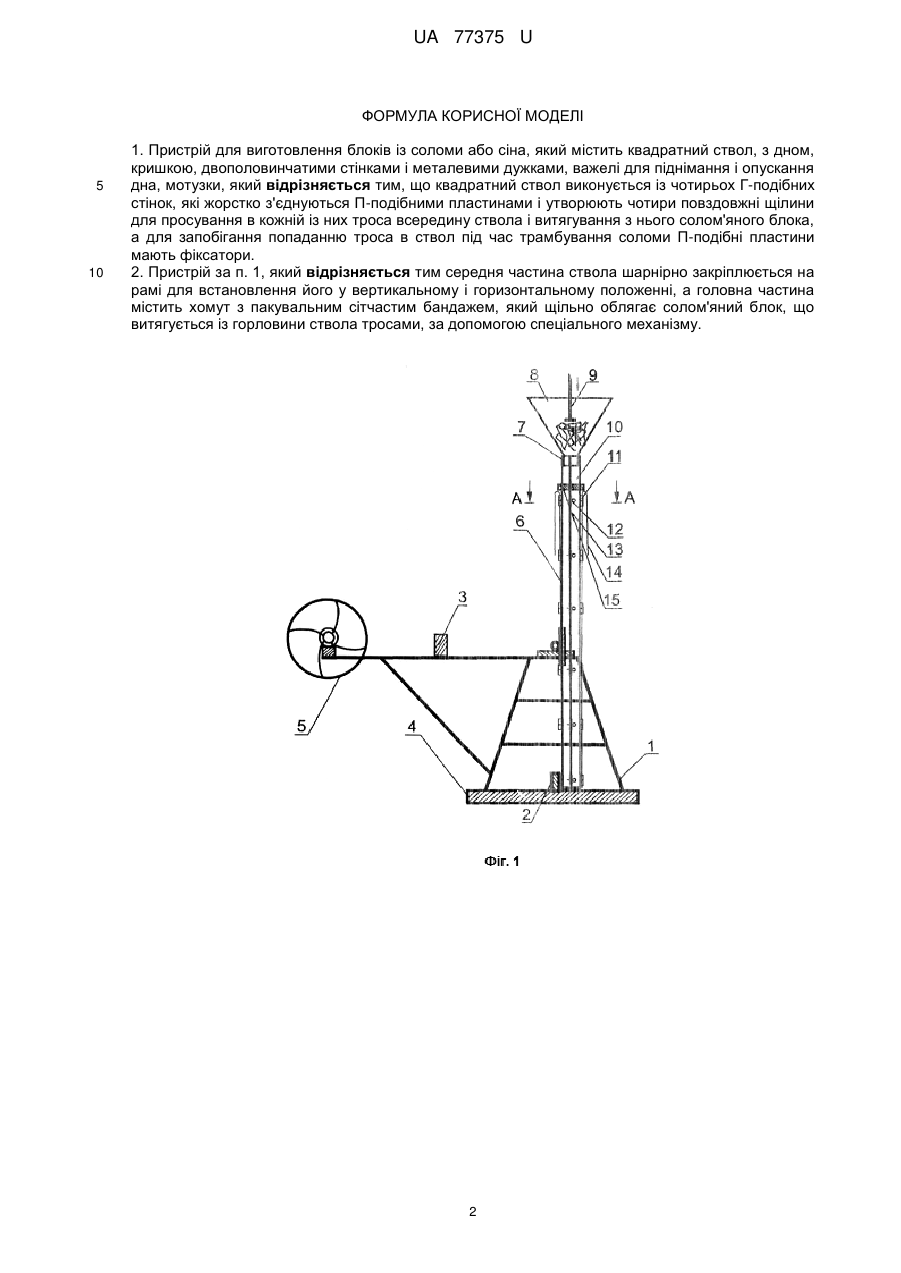

Реферат: Пристрій для виготовлення блоків із соломи або сіна, який містить квадратний ствол, з дном, кришкою, двохполовинчатими стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, причому квадратний ствол виконується із чотирьох Г-подібних стінок, які жорстко з'єднуються П-подібними пластинами і утворюють чотири повздовжні щілини для просування в кожній із них троса в середину ствола і витягування з нього солом'яного блока, а для запобігання попадання троса в ствол під час трамбування соломи П-подібні пластини мають фіксатори. UA 77375 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ СОЛОМ'ЯНИХ БЛОКІВ UA 77375 U UA 77375 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва. Відомий пристрій для виготовлення блоків із соломи або сіна. Він містить квадратний ствол, з дном, кришкою, двополовинчатими стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки [1]. Для виготовлення блоків із рослинної сировини відкидають кришку і верхні половинки двох ширших стінок ствола і утрамбовують солому, намагаючись по можливості розподілити і утрамбувати її рівномірно. Коли солома буде утрамбована до половини преса, підводять обидві боковини, закріплюють їх металевими дужками і продовжують утрамбовувати її до наповнення преса. Далі закривають кришку і за допомогою важелів підтягують догори внутрішнє дно преса, яке поступово здавлює солому і пресує її. Після закінчення пресування відкидають боковини і приступають до ув'язки солом'яного блока, пропускаючи мотузок в прорізи дна і верхньої кришки. Недоліком даного пристрою є те, що процес пресування соломи та ув'язки солом'яного блока мотузкою досить трудомісткий і не забезпечує рівну поверхню та міцність його стінок. Задача корисної моделі - удосконалення процесу виготовлення солом'яного блока та забезпечення рівної поверхні та міцності його стінок. Поставлена задача вирішується тим, що квадратний ствол виконується із чотирьох Гподібних стінок, які жорстко з'єднуються П-подібними пластинами і утворюють чотири повздовжні щілини для просування в кожній із них троса всередину ствола і витягування з нього солом'яного блока, а для запобігання попаданню троса в ствол під час трамбування соломи Пподібні пластини мають фіксатори. Крім того, середня частина ствола шарнірно закріплюється на рамі для встановлення його у вертикальному і горизонтальному положенні, а головна частина містить хомут з пакувальним сітчастим бандажем, який щільно облягає солом'яний блок, що витягується із горловини ствола тросом, за допомогою спеціального механізму. На фіг. 1 показано повздовжній розріз пристрою у вертикальному положенні, на фіг. 2 - його розріз у горизонтальному положенні, на фіг. 3 і 4 показано розрізи А-А на фіг. 1. при вертикальному і горизонтальному положенні пристрою, на фіг. 5 - розріз Б-Б на фіг. 2, на фіг. 6 солом'яний блок в пакувальному сітчастому бандажу в аксонометричній проекції. Пристрій містить раму 1 з швелероподібними упорами 2 і 3, механізмом 4 витягування солом'яного блоку та станиною 5, на якій шарнірно закріплено квадратний ствол 6, що складається із горловини 7, куди вставляється бункер 8 і поршень 9, чотирьох Г-подібних стінок 10, які жорстко з'єднуються П-подібними пластинами 11 з фіксаторами 12 і утворюють чотири повздовжні щілини 13 для просування тросів 14, які приєднані до механізму 4 витягування солом'яного блока із ствола 6. До передньої частини ствола 6 приєднується хомут 15 з сітчастим бандажем 16 для щільного пакування солом'яного блока 17, який для цієї операції розміщується на підставній пластині 18, а до середньої частини ствола 6 і рами 1 прикріплюється шарнір 19. Пристрій працює наступним чином. Спочатку за допомогою рами 1 і упора 2 ствол 6 встановлюється у вертикальне положення (фіг. 1). Далі у горловину 7 вставляють бункер 8, куди подають солому, яка поршнем 9 просувається у ствол 1, упирається у станину 5 рами 1 і пресується у вигляді квадратного блока (фіг. 3). Після закінчення пресування ствол 6 завдяки шарніру 17 переводиться в горизонтальне положення і встановлюється на упорі 3 (фіг. 2). Далі виймають із П-подібних пластин 11 фіксатори 12 (фіг. 4) і механізмом 4 натягують троси 14, які проникають через повздовжні щілини 13 між Г-подібними стінками 10 в середину ствола 6 (фіг. 5) і частково витягують солом'яний блок 17 із ствола 6 і всовують у пакувальний сітчастий бандаж 16, що закріплений хомутом 15 на передній частині ствола 6. Потім повністю витягують солом'яний блок 17 із ствола 6 розміщують на підставній пластині 18 і перев'язують мотузкою пакувальний сітчастий бандаж 16, який потім обрізають (фіг. 6). Для виготовлення наступного солом'яного блока 17 ствол 6 встановлюється у вертикальне положення (фіг. 1) і процес повторюється. В залежності від особливостей застосування пакувальний сітчастий бандаж 16, може бути виготовлений із різного матеріалу або поєднувати декілька різних матеріалів. Перевага запропонованого пристрою полягає в тому, що він спрощує процес виготовлення солом'яного блока 17 і забезпечує міцність його стінок за рахунок пакувального сітчастого бандажа 16, який щільно його облягає. Джерела інформації: 1. http:www.domdomov.ru/lib/wall/soloma/a8778.htm 1 UA 77375 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для виготовлення блоків із соломи або сіна, який містить квадратний ствол, з дном, кришкою, двополовинчатими стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, який відрізняється тим, що квадратний ствол виконується із чотирьох Г-подібних стінок, які жорстко з'єднуються П-подібними пластинами і утворюють чотири повздовжні щілини для просування в кожній із них троса всередину ствола і витягування з нього солом'яного блока, а для запобігання попаданню троса в ствол під час трамбування соломи П-подібні пластини мають фіксатори. 2. Пристрій за п. 1, який відрізняється тим середня частина ствола шарнірно закріплюється на рамі для встановлення його у вертикальному і горизонтальному положенні, а головна частина містить хомут з пакувальним сітчастим бандажем, який щільно облягає солом'яний блок, що витягується із горловини ствола тросами, за допомогою спеціального механізму. 2 UA 77375 U 3 UA 77375 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
