Спосіб виготовлення фундаменту та пристрій для реалізації способу

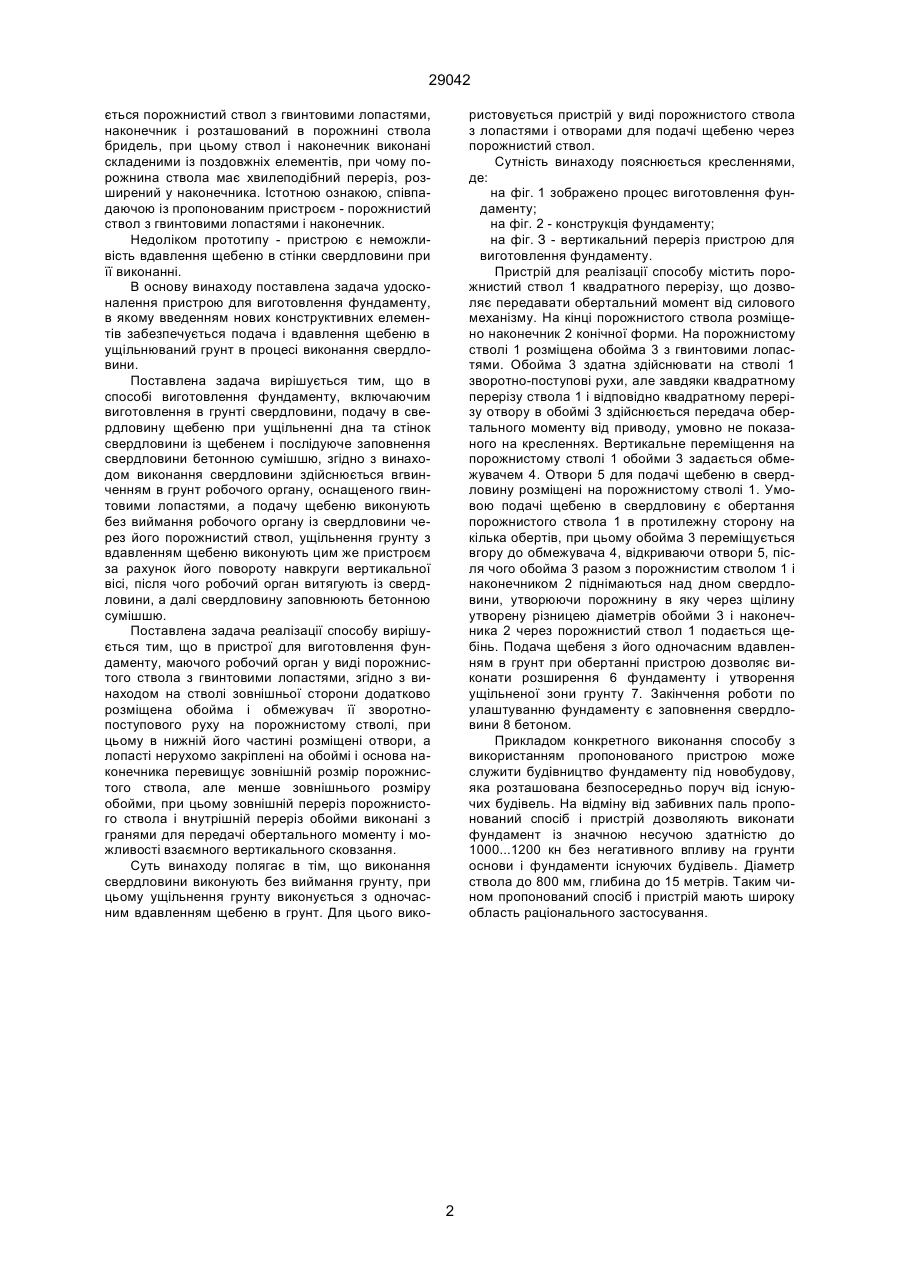

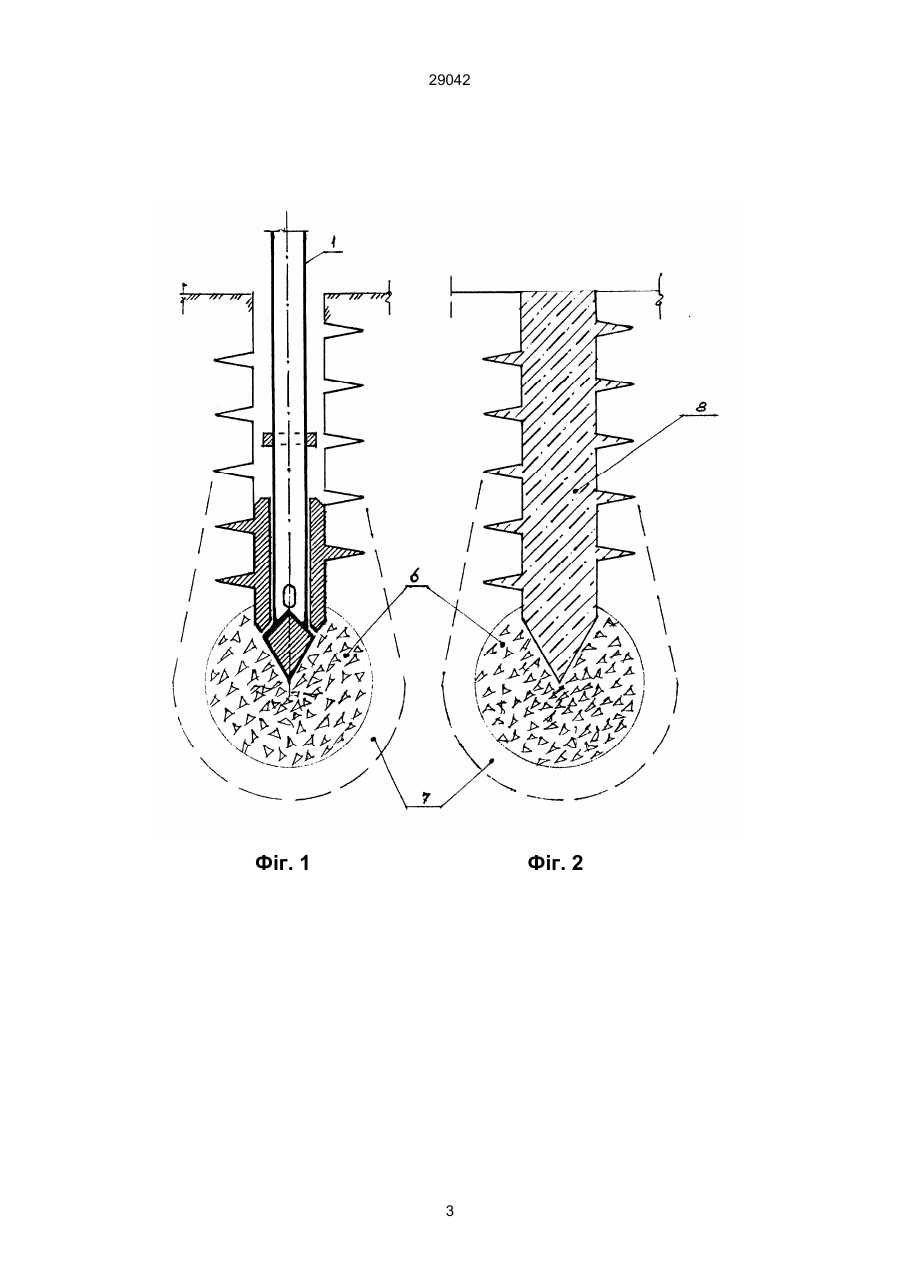

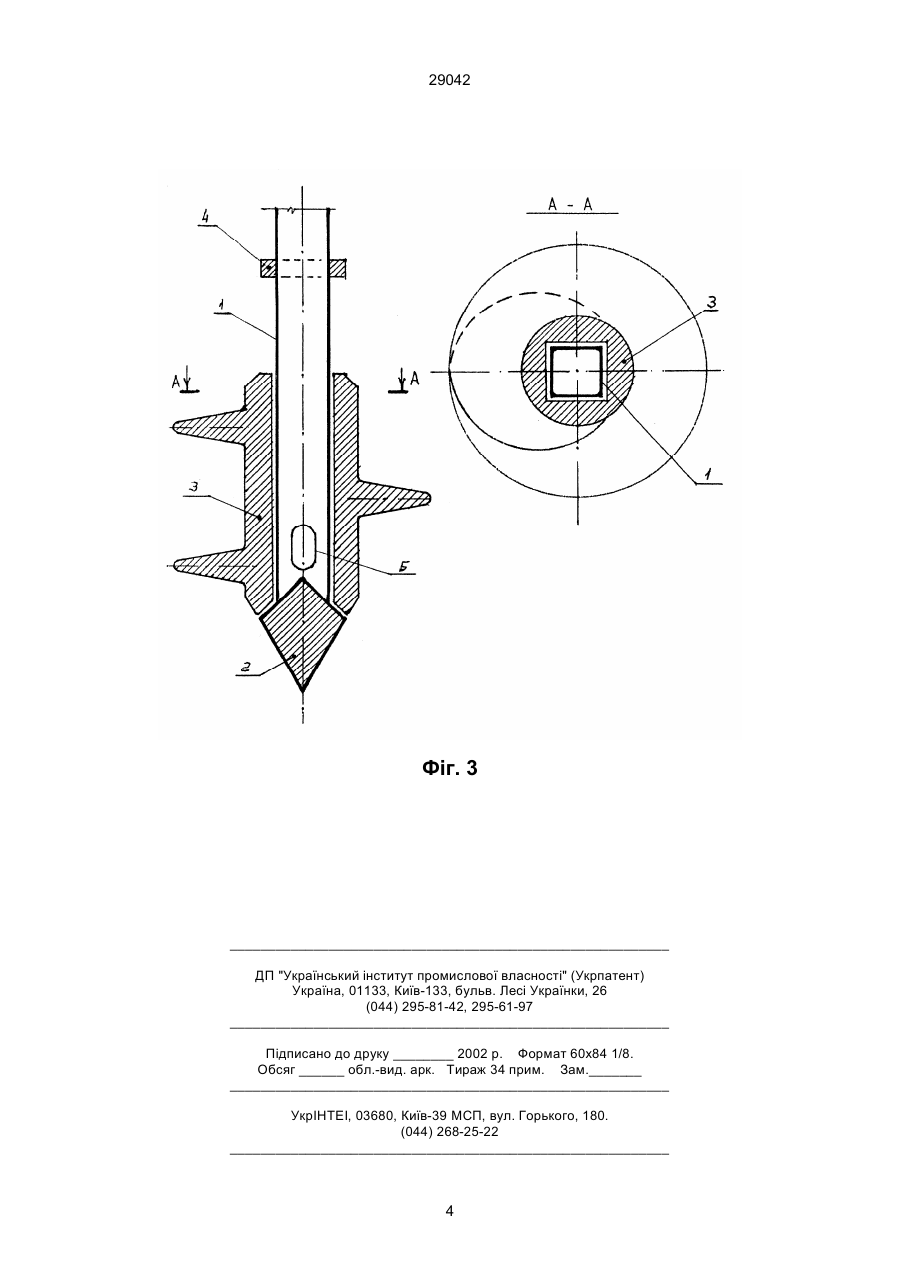

1. Спосіб виготовлення фундаменту, включаючий виконання в грунті свердловини, подачу в свердловину щебеню при ущільненні дна і стінок свердловини зі щебенем і послідуюче заповнення свердловини бетонною сумішшю, який відрізняється тим, що виконання свердловини виконують вгвинченням в грунт робочого органу оснащеного гвинтовими лопастями, а подачу щебеню виконують без виймання робочого органу із свердловини через його порожнистий ствол, ущільнення грунту з вдавленням щебеню виконують цим же пристроєм за рахунок його повороту навкруги вертикаль 29042 ється порожнистий ствол з гвинтовими лопастями, наконечник і розташований в порожнині ствола бридель, при цьому ствол і наконечник виконані складеними із поздовжніх елементів, при чому порожнина ствола має хвилеподібний переріз, розширений у наконечника. Істотною ознакою, співпадаючою із пропонованим пристроєм - порожнистий ствол з гвинтовими лопастями і наконечник. Недоліком прототипу - пристрою є неможливість вдавлення щебеню в стінки свердловини при її виконанні. В основу винаходу поставлена задача удосконалення пристрою для виготовлення фундаменту, в якому введенням нових конструктивних елементів забезпечується подача і вдавлення щебеню в ущільнюваний грунт в процесі виконання свердловини. Поставлена задача вирішується тим, що в способі виготовлення фундаменту, включаючим виготовлення в грунті свердловини, подачу в свердловину щебеню при ущільненні дна та стінок свердловини із щебенем і послідуюче заповнення свердловини бетонною сумішшю, згідно з винаходом виконання свердловини здійснюється вгвинченням в грунт робочого органу, оснащеного гвинтовими лопастями, а подачу щебеню виконують без виймання робочого органу із свердловини через його порожнистий ствол, ущільнення грунту з вдавленням щебеню виконують цим же пристроєм за рахунок його повороту навкруги вертикальної вісі, після чого робочий орган витягують із свердловини, а далі свердловину заповнюють бетонною сумішшю. Поставлена задача реалізації способу вирішується тим, що в пристрої для виготовлення фундаменту, маючого робочий орган у виді порожнистого ствола з гвинтовими лопастями, згідно з винаходом на стволі зовнішньої сторони додатково розміщена обойма і обмежувач її зворотнопоступового руху на порожнистому стволі, при цьому в нижній його частині розміщені отвори, а лопасті нерухомо закріплені на обоймі і основа наконечника перевищує зовнішній розмір порожнистого ствола, але менше зовнішнього розміру обойми, при цьому зовнішній переріз порожнистого ствола і внутрішній переріз обойми виконані з гранями для передачі обертального моменту і можливості взаємного вертикального сковзання. Суть винаходу полягає в тім, що виконання свердловини виконують без виймання грунту, при цьому ущільнення грунту виконується з одночасним вдавленням щебеню в грунт. Для цього вико ристовується пристрій у виді порожнистого ствола з лопастями і отворами для подачі щебеню через порожнистий ствол. Сутність винаходу пояснюється кресленнями, де: на фіг. 1 зображено процес виготовлення фундаменту; на фіг. 2 - конструкція фундаменту; на фіг. З - вертикальний переріз пристрою для виготовлення фундаменту. Пристрій для реалізації способу містить порожнистий ствол 1 квадратного перерізу, що дозволяє передавати обертальний момент від силового механізму. На кінці порожнистого ствола розміщено наконечник 2 конічної форми. На порожнистому стволі 1 розміщена обойма 3 з гвинтовими лопастями. Обойма 3 здатна здійснювати на стволі 1 зворотно-поступові рухи, але завдяки квадратному перерізу ствола 1 і відповідно квадратному перерізу отвору в обоймі 3 здійснюється передача обертального моменту від приводу, умовно не показаного на кресленнях. Вертикальне переміщення на порожнистому стволі 1 обойми 3 задається обмежувачем 4. Отвори 5 для подачі щебеню в свердловину розміщені на порожнистому стволі 1. Умовою подачі щебеню в свердловину є обертання порожнистого ствола 1 в протилежну сторону на кілька обертів, при цьому обойма 3 переміщується вгору до обмежувача 4, відкриваючи отвори 5, після чого обойма 3 разом з порожнистим стволом 1 і наконечником 2 піднімаються над дном свердловини, утворюючи порожнину в яку через щілину утворену різницею діаметрів обойми 3 і наконечника 2 через порожнистий ствол 1 подається щебінь. Подача щебеня з його одночасним вдавленням в грунт при обертанні пристрою дозволяє виконати розширення 6 фундаменту і утворення ущільненої зони грунту 7. Закінчення роботи по улаштуванню фундаменту є заповнення свердловини 8 бетоном. Прикладом конкретного виконання способу з використанням пропонованого пристрою може служити будівництво фундаменту під новобудову, яка розташована безпосередньо поруч від існуючих будівель. На відміну від забивних паль пропонований спосіб і пристрій дозволяють виконати фундамент із значною несучою здатністю до 1000...1200 кн без негативного впливу на грунти основи і фундаменти існуючих будівель. Діаметр ствола до 800 мм, глибина до 15 метрів. Таким чином пропонований спосіб і пристрій мають широку область раціонального застосування. 2 29042 Фіг. 1 Фіг. 2 3 29042 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
