Спосіб перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень

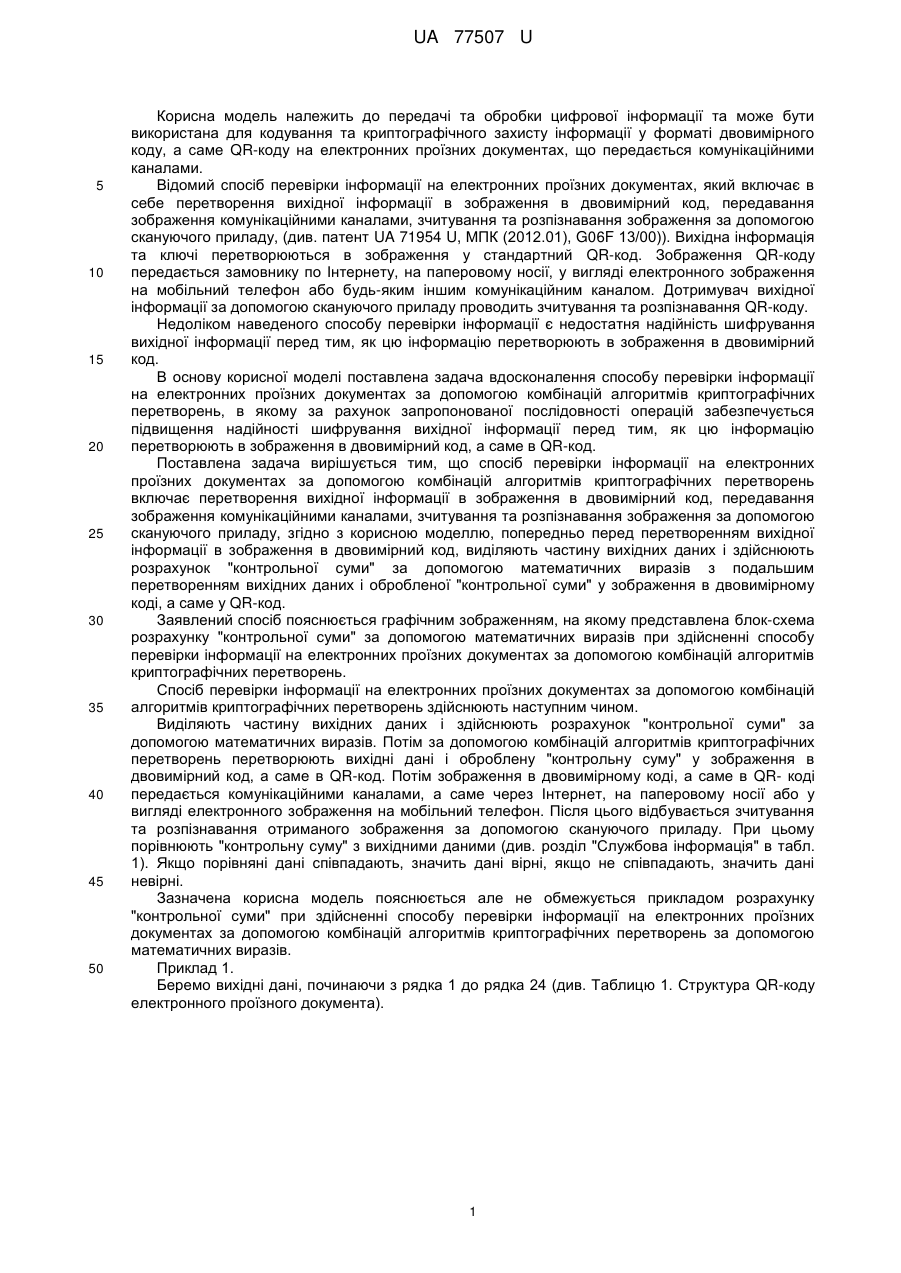

Реферат: UA 77507 U UA 77507 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до передачі та обробки цифрової інформації та може бути використана для кодування та криптографічного захисту інформації у форматі двовимірного коду, а саме QR-коду на електронних проїзних документах, що передається комунікаційними каналами. Відомий спосіб перевірки інформації на електронних проїзних документах, який включає в себе перетворення вихідної інформації в зображення в двовимірний код, передавання зображення комунікаційними каналами, зчитування та розпізнавання зображення за допомогою скануючого приладу, (див. патент UA 71954 U, МПК (2012.01), G06F 13/00)). Вихідна інформація та ключі перетворюються в зображення у стандартний QR-код. Зображення QR-коду передається замовнику по Інтернету, на паперовому носії, у вигляді електронного зображення на мобільний телефон або будь-яким іншим комунікаційним каналом. Дотримувач вихідної інформації за допомогою скануючого приладу проводить зчитування та розпізнавання QR-коду. Недоліком наведеного способу перевірки інформації є недостатня надійність шифрування вихідної інформації перед тим, як цю інформацію перетворюють в зображення в двовимірний код. В основу корисної моделі поставлена задача вдосконалення способу перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень, в якому за рахунок запропонованої послідовності операцій забезпечується підвищення надійності шифрування вихідної інформації перед тим, як цю інформацію перетворюють в зображення в двовимірний код, а саме в QR-код. Поставлена задача вирішується тим, що спосіб перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень включає перетворення вихідної інформації в зображення в двовимірний код, передавання зображення комунікаційними каналами, зчитування та розпізнавання зображення за допомогою скануючого приладу, згідно з корисною моделлю, попередньо перед перетворенням вихідної інформації в зображення в двовимірний код, виділяють частину вихідних даних і здійснюють розрахунок "контрольної суми" за допомогою математичних виразів з подальшим перетворенням вихідних даних і обробленої "контрольної суми" у зображення в двовимірному коді, а саме у QR-код. Заявлений спосіб пояснюється графічним зображенням, на якому представлена блок-схема розрахунку "контрольної суми" за допомогою математичних виразів при здійсненні способу перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень. Спосіб перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень здійснюють наступним чином. Виділяють частину вихідних даних і здійснюють розрахунок "контрольної суми" за допомогою математичних виразів. Потім за допомогою комбінацій алгоритмів криптографічних перетворень перетворюють вихідні дані і оброблену "контрольну суму" у зображення в двовимірний код, а саме в QR-код. Потім зображення в двовимірному коді, а саме в QR- коді передається комунікаційними каналами, а саме через Інтернет, на паперовому носії або у вигляді електронного зображення на мобільний телефон. Після цього відбувається зчитування та розпізнавання отриманого зображення за допомогою скануючого приладу. При цьому порівнюють "контрольну суму" з вихідними даними (див. розділ "Службова інформація" в табл. 1). Якщо порівняні дані співпадають, значить дані вірні, якщо не співпадають, значить дані невірні. Зазначена корисна модель пояснюється але не обмежується прикладом розрахунку "контрольної суми" при здійсненні способу перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень за допомогою математичних виразів. Приклад 1. Беремо вихідні дані, починаючи з рядка 1 до рядка 24 (див. Таблицю 1. Структура QR-коду електронного проїзного документа). 1 UA 77507 U Таблиця 1 Структура QR-коду електронного проїзного документа Вихідні дані Загальна інформація 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 5 Зачення Тип документа: Проїзний/ Перевізний/ Резервування 105К Номер поїзда (2200001) КИЇВ-ПАСАЖИРСЬКИЙ Назва станції відправлення (2208001) ОДЕСА-ГОЛОВНА Назва станції призначення 24.09.2012 22:05 Дата та час відправлення 25.09.2012 6:55 Дата та час прибуття Тип та номер вагона для Купе 001 проїзних Номер місця і тип (повний, 014 Повний дитячий, пільговий) Додаткова інформація (перевізний документ) ЕД Спосіб оплати 17.00+7.00=24.00 Ціна перевізного документа Додаткова інформація {проїзний документ) Б…… Атрибут документа ПІБ власника проїзного або Іван Петров зарезервованого квитка ЕД Спосіб оплати Додаткова інформація: AT СК'ЗЛАГОДА" КИІВ.Б-Р ШЕВЧЕНКА.48А Т0800505575 страхова компанія, адреса, телефон Ціна квитка для зарезервованого або 119.44+1.26+7.00=127.70 перевізного, ціна + страховий збір для проїзного Додаткова інформація (резервування) ПІБ власника проїзного або Іван Петров зарезервованого квитка ЕД Спосіб оплати 24.00 Ціна перевізного документа Фіскальна інформація 2000000000 Номер квитанції 9993339991 Номер РРО 12345678 ЕДРПОУ Службова інформація Пропуск Пропуск 000B3632-000214DB-0001 Номер документа (UID) Номер відповідного 000B3632-000214DA-0001 проїзного документа 1 Номер алгоритма DB5347C29A52A7F1B9FC00009536E099D7E5128 Контрольна сума BD61A823028CC0F72EB73F806823DE8623990A37 Хеш-сума документа Проїзний Далі вибираємо відповідний алгоритм по "номеру алгоритму" зі списку можливих алгоритмів криптографічних перетворень, який буде попередньо завантажений на електронний пристрій з серверу при авторизації користувача. Вибираємо відповідні алгоритми шифрування (див.Таблицю 2. Приклади можливої відповідності алгоритмів криптографічних перетворень) і хешування. 2 UA 77507 U Таблиця 2 Приклади можливої відповідності алгоритмів шифрування Номер алгоритму шифрування 1 2 3 5 10 15 20 25 30 35 Алгоритм шифрування DES RSA Blowfish Далі розраховуємо "контрольну суму" у послідовності, яка вказується в інструкціях алгоритму шляхом математичних виразів (див. на кресленні. Блок-схема розрахунку "контрольної суми" за допомогою математичних виразів, при здійсненні способу перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень), де: h і k - типи блока, які можуть набувати значень "h" і "к"; f - кількість алгоритмів криптографічних перетворень; MD5, SHA1 - види алгоритмів криптографічних перетворень. Спочатку вихідні дані і оброблену "контрольну суму" перетворюємо в зображення в двовимірний код, а саме в QR-код і передаємо це зображення комунікаційними каналами, а саме через Інтернет, на паперовому носії або у вигляді електронного зображення на мобільний телефон. Далі отримувач зображення за допомогою скануючого приладу зчитує та розпізнає зображення. При цьому порівнює "контрольну суму" з вихідними даними (див. розділ "Службова інформація" в табл. 1). Якщо порівняні дані співпадають, значить дані вірні, якщо не співпадають, значить дані невірні. Специфіка розрахунків "контрольної суми" полягає у тому, що математичні вирази за допомогою яких розраховується "контрольна сума" можуть змінюватись. Таким чином поставлена задача запропонованої корисної моделі вирішена. За рахунок запропонованої послідовності операцій забезпечується підвищення надійності шифрування вихідної інформації перед тим, як цю інформацію перетворюють в зображення в двовимірний код, а саме в QR -код. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб перевірки інформації на електронних проїзних документах за допомогою комбінацій алгоритмів криптографічних перетворень, що включає перетворення вихідної інформації в зображення в двовимірному коді, передавання зображення комунікаційними каналами, зчитування та розпізнавання зображення за допомогою скануючого приладу, який відрізняється тим, що попередньо перед перетворенням вихідної інформації в зображення в двовимірний код, виділяють частину вихідних даних і здійснюють розрахунок "контрольної суми" за допомогою математичних виразів з подальшим перетворенням вихідних даних і обробленої "контрольної суми" у зображення в двовимірному коді. 2. Спосіб за п. 1, який відрізняється тим, що як двовимірний код є QR-код. 3 UA 77507 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
