Блок переміщення картки установки для запису даних на пластикову картку

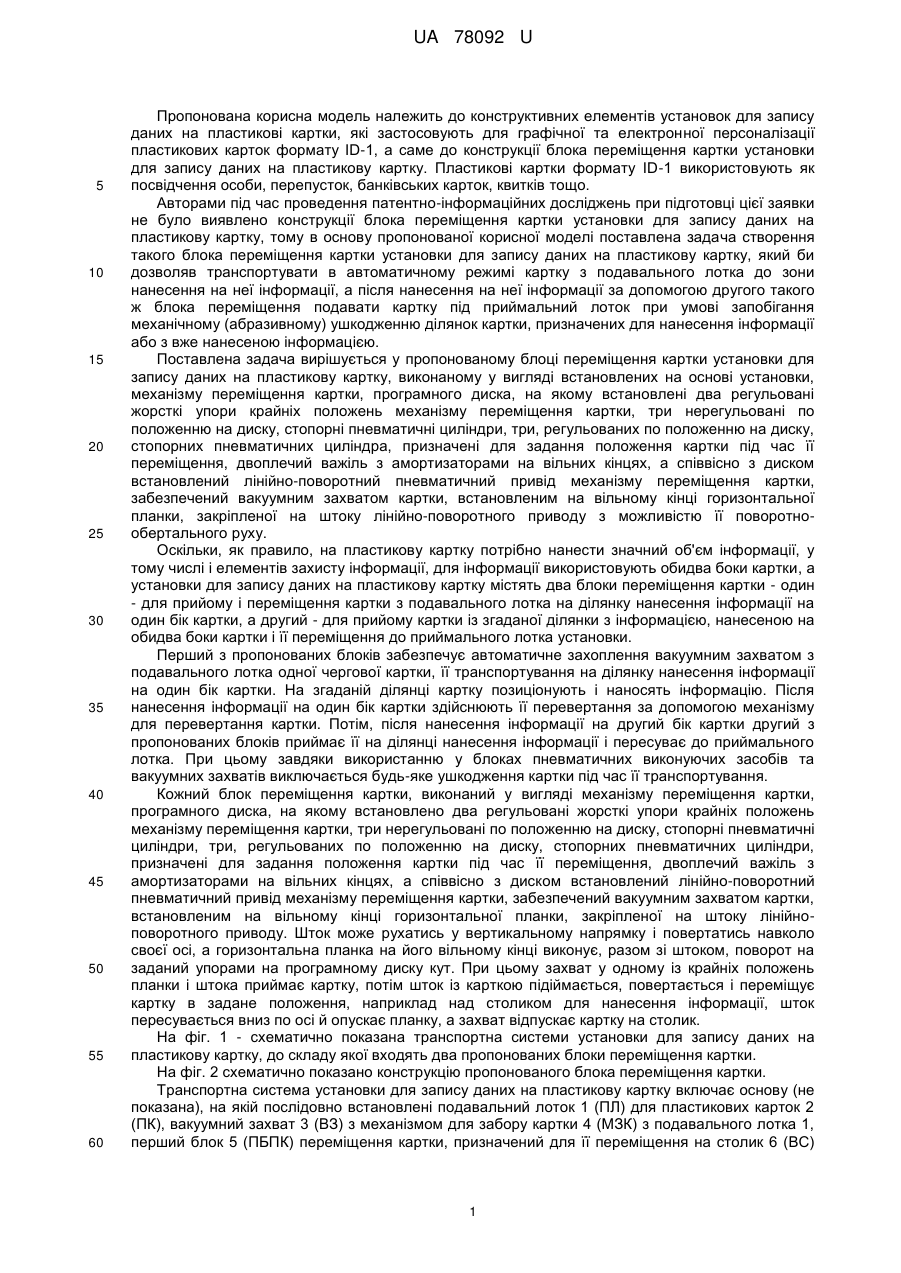

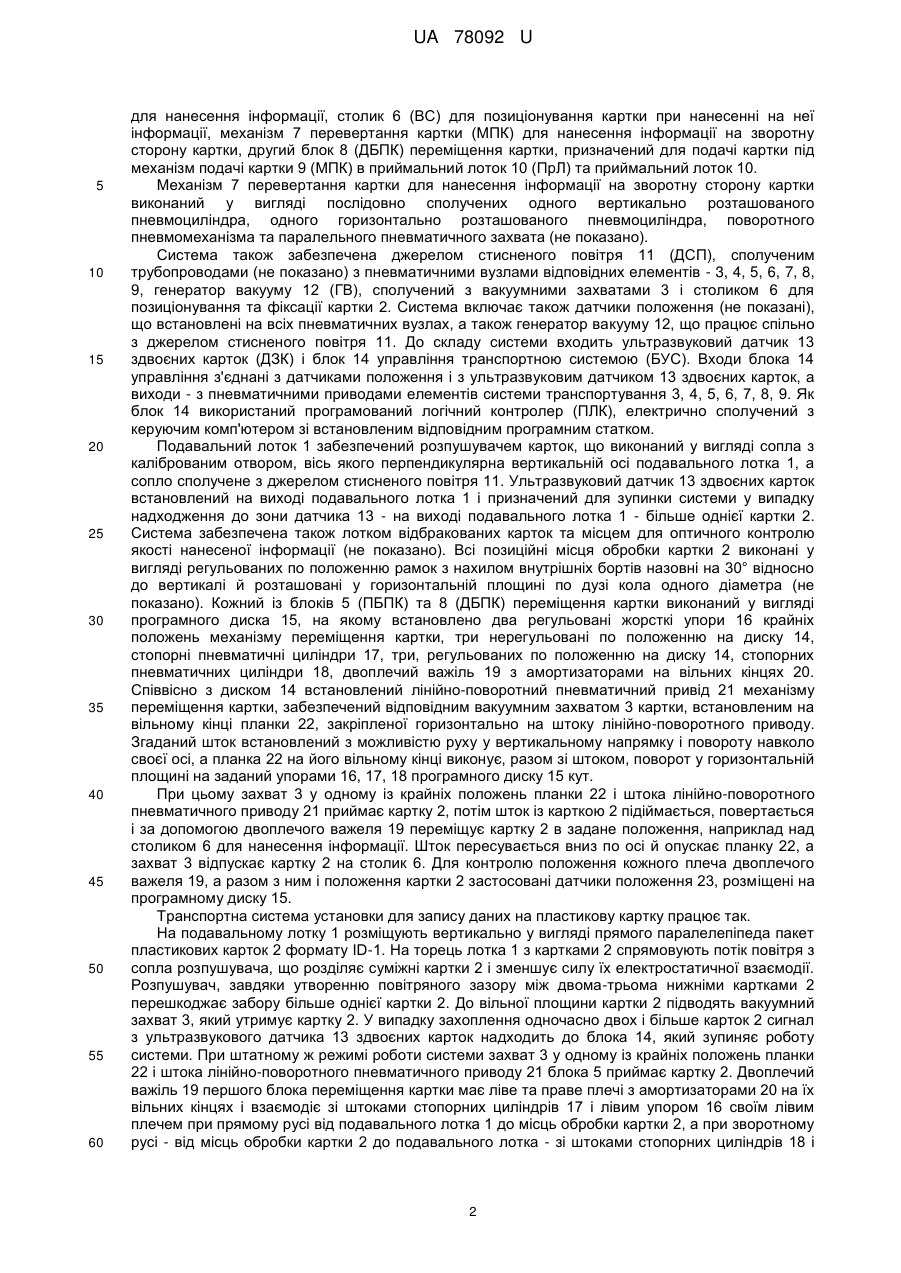

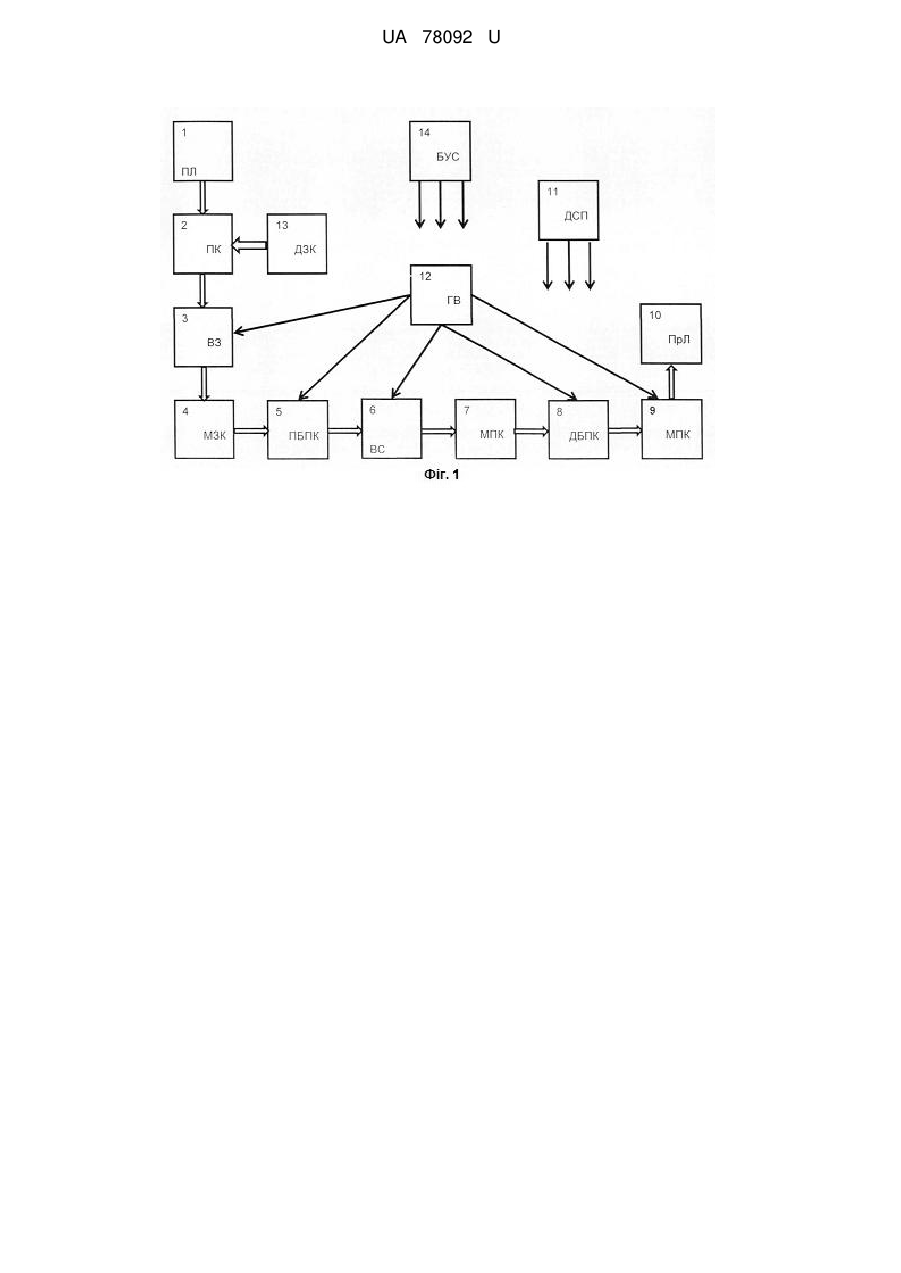

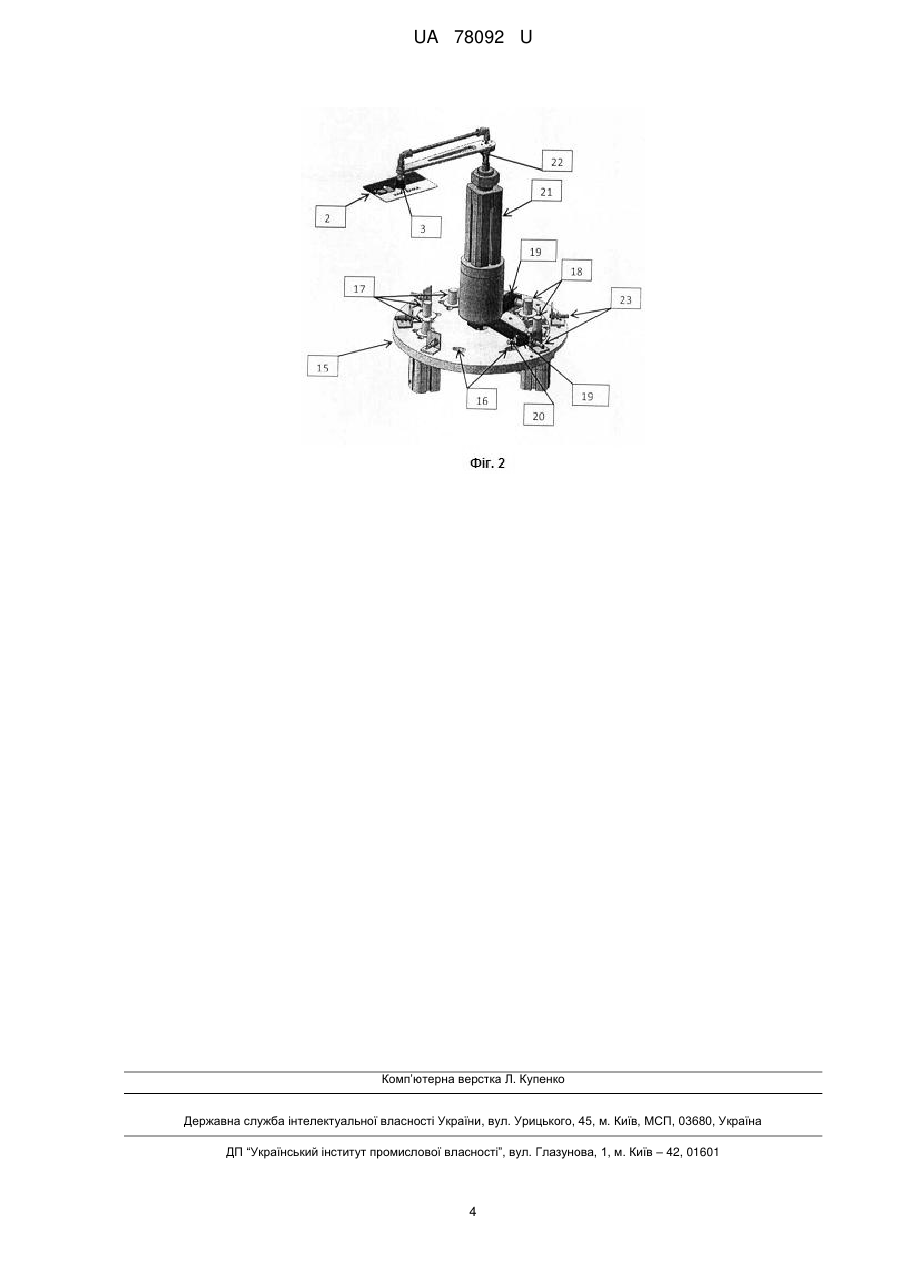

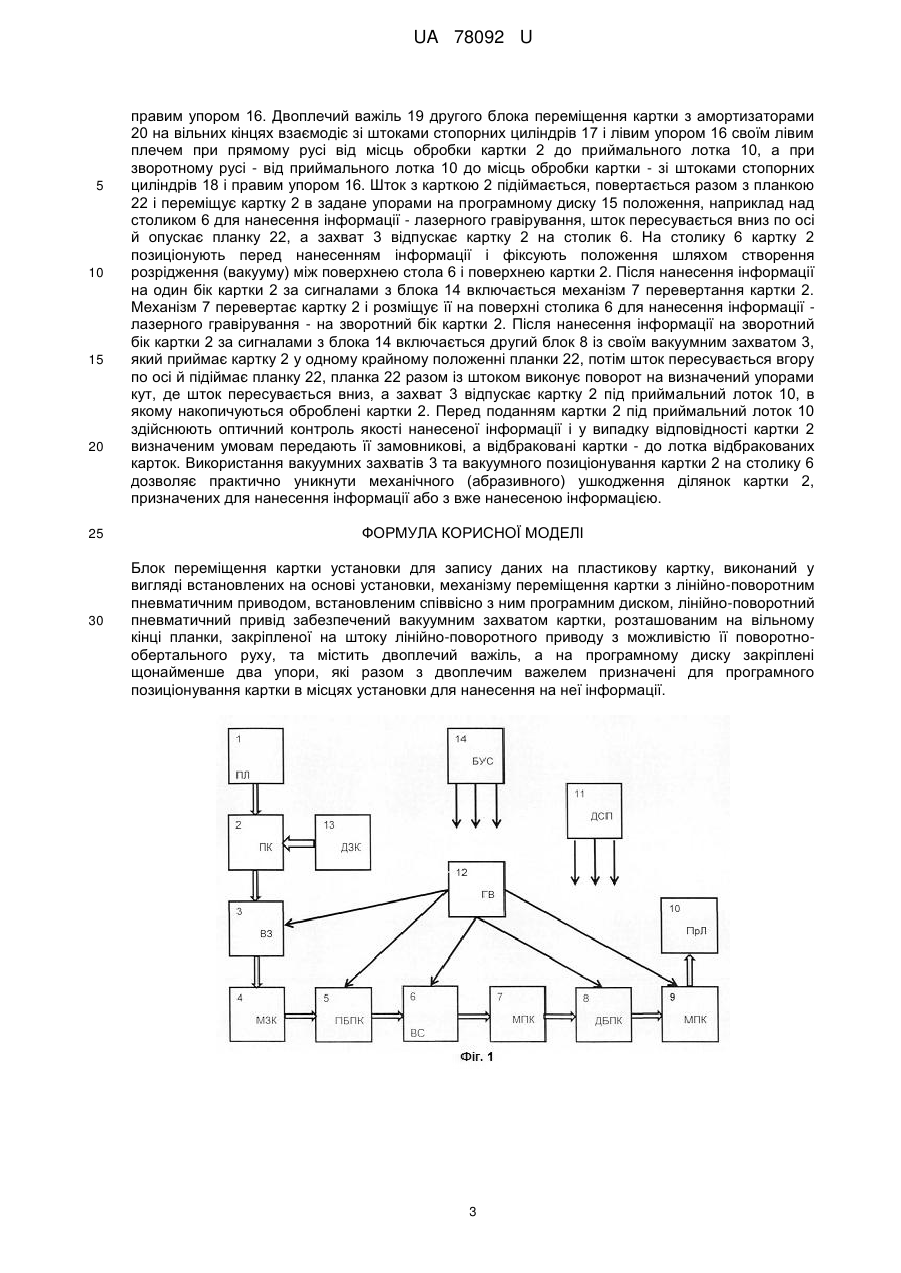

Реферат: Блок переміщення картки установки для запису даних на пластикову картку, виконаний у вигляді встановлених на основі установки, механізму переміщення картки з лінійно-поворотним пневматичним приводом, встановленим співвісно з ним програмним диском, лінійноповоротний пневматичний привід забезпечений вакуумним захватом картки, розташованим на вільному кінці планки, закріпленої на штоку лінійно-поворотного приводу з можливістю її поворотно-обертального руху, та містить двоплечий важіль, а на програмному диску закріплені щонайменше два упори, які разом з двоплечим важелем призначені для програмного позиціонування картки в місцях установки для нанесення на неї інформації. UA 78092 U (12) UA 78092 U UA 78092 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до конструктивних елементів установок для запису даних на пластикові картки, які застосовують для графічної та електронної персоналізації пластикових карток формату ID-1, а саме до конструкції блока переміщення картки установки для запису даних на пластикову картку. Пластикові картки формату ID-1 використовують як посвідчення особи, перепусток, банківських карток, квитків тощо. Авторами під час проведення патентно-інформаційних досліджень при підготовці цієї заявки не було виявлено конструкції блока переміщення картки установки для запису даних на пластикову картку, тому в основу пропонованої корисної моделі поставлена задача створення такого блока переміщення картки установки для запису даних на пластикову картку, який би дозволяв транспортувати в автоматичному режимі картку з подавального лотка до зони нанесення на неї інформації, а після нанесення на неї інформації за допомогою другого такого ж блока переміщення подавати картку під приймальний лоток при умові запобігання механічному (абразивному) ушкодженню ділянок картки, призначених для нанесення інформації або з вже нанесеною інформацією. Поставлена задача вирішується у пропонованому блоці переміщення картки установки для запису даних на пластикову картку, виконаному у вигляді встановлених на основі установки, механізму переміщення картки, програмного диска, на якому встановлені два регульовані жорсткі упори крайніх положень механізму переміщення картки, три нерегульовані по положенню на диску, стопорні пневматичні циліндри, три, регульованих по положенню на диску, стопорних пневматичних циліндра, призначені для задання положення картки під час її переміщення, двоплечий важіль з амортизаторами на вільних кінцях, а співвісно з диском встановлений лінійно-поворотний пневматичний привід механізму переміщення картки, забезпечений вакуумним захватом картки, встановленим на вільному кінці горизонтальної планки, закріпленої на штоку лінійно-поворотного приводу з можливістю її поворотнообертального руху. Оскільки, як правило, на пластикову картку потрібно нанести значний об'єм інформації, у тому числі і елементів захисту інформації, для інформації використовують обидва боки картки, а установки для запису даних на пластикову картку містять два блоки переміщення картки - один - для прийому і переміщення картки з подавального лотка на ділянку нанесення інформації на один бік картки, а другий - для прийому картки із згаданої ділянки з інформацією, нанесеною на обидва боки картки і її переміщення до приймального лотка установки. Перший з пропонованих блоків забезпечує автоматичне захоплення вакуумним захватом з подавального лотка одної чергової картки, її транспортування на ділянку нанесення інформації на один бік картки. На згаданій ділянці картку позиціонують і наносять інформацію. Після нанесення інформації на один бік картки здійснюють її перевертання за допомогою механізму для перевертання картки. Потім, після нанесення інформації на другий бік картки другий з пропонованих блоків приймає її на ділянці нанесення інформації і пересуває до приймального лотка. При цьому завдяки використанню у блоках пневматичних виконуючих засобів та вакуумних захватів виключається будь-яке ушкодження картки під час її транспортування. Кожний блок переміщення картки, виконаний у вигляді механізму переміщення картки, програмного диска, на якому встановлено два регульовані жорсткі упори крайніх положень механізму переміщення картки, три нерегульовані по положенню на диску, стопорні пневматичні циліндри, три, регульованих по положенню на диску, стопорних пневматичних циліндри, призначені для задання положення картки під час її переміщення, двоплечий важіль з амортизаторами на вільних кінцях, а співвісно з диском встановлений лінійно-поворотний пневматичний привід механізму переміщення картки, забезпечений вакуумним захватом картки, встановленим на вільному кінці горизонтальної планки, закріпленої на штоку лінійноповоротного приводу. Шток може рухатись у вертикальному напрямку і повертатись навколо своєї осі, а горизонтальна планка на його вільному кінці виконує, разом зі штоком, поворот на заданий упорами на програмному диску кут. При цьому захват у одному із крайніх положень планки і штока приймає картку, потім шток із карткою підіймається, повертається і переміщує картку в задане положення, наприклад над столиком для нанесення інформації, шток пересувається вниз по осі й опускає планку, а захват відпускає картку на столик. На фіг. 1 - схематично показана транспортна системи установки для запису даних на пластикову картку, до складу якої входять два пропонованих блоки переміщення картки. На фіг. 2 схематично показано конструкцію пропонованого блока переміщення картки. Транспортна система установки для запису даних на пластикову картку включає основу (не показана), на якій послідовно встановлені подавальний лоток 1 (ПЛ) для пластикових карток 2 (ПК), вакуумний захват 3 (ВЗ) з механізмом для забору картки 4 (МЗК) з подавального лотка 1, перший блок 5 (ПБПК) переміщення картки, призначений для її переміщення на столик 6 (ВС) 1 UA 78092 U 5 10 15 20 25 30 35 40 45 50 55 60 для нанесення інформації, столик 6 (ВС) для позиціонування картки при нанесенні на неї інформації, механізм 7 перевертання картки (МПК) для нанесення інформації на зворотну сторону картки, другий блок 8 (ДБПК) переміщення картки, призначений для подачі картки під механізм подачі картки 9 (МПК) в приймальний лоток 10 (ПрЛ) та приймальний лоток 10. Механізм 7 перевертання картки для нанесення інформації на зворотну сторону картки виконаний у вигляді послідовно сполучених одного вертикально розташованого пневмоциліндра, одного горизонтально розташованого пневмоциліндра, поворотного пневмомеханізма та паралельного пневматичного захвата (не показано). Система також забезпечена джерелом стисненого повітря 11 (ДСП), сполученим трубопроводами (не показано) з пневматичними вузлами відповідних елементів - 3, 4, 5, 6, 7, 8, 9, генератор вакууму 12 (ГВ), сполучений з вакуумними захватами 3 і столиком 6 для позиціонування та фіксації картки 2. Система включає також датчики положення (не показані), що встановлені на всіх пневматичних вузлах, а також генератор вакууму 12, що працює спільно з джерелом стисненого повітря 11. До складу системи входить ультразвуковий датчик 13 здвоєних карток (ДЗК) і блок 14 управління транспортною системою (БУС). Входи блока 14 управління з'єднані з датчиками положення і з ультразвуковим датчиком 13 здвоєних карток, а виходи - з пневматичними приводами елементів системи транспортування 3, 4, 5, 6, 7, 8, 9. Як блок 14 використаний програмований логічний контролер (ПЛК), електрично сполучений з керуючим комп'ютером зі встановленим відповідним програмним статком. Подавальний лоток 1 забезпечений розпушувачем карток, що виконаний у вигляді сопла з каліброваним отвором, вісь якого перпендикулярна вертикальній осі подавального лотка 1, а сопло сполучене з джерелом стисненого повітря 11. Ультразвуковий датчик 13 здвоєних карток встановлений на виході подавального лотка 1 і призначений для зупинки системи у випадку надходження до зони датчика 13 - на виході подавального лотка 1 - більше однієї картки 2. Система забезпечена також лотком відбракованих карток та місцем для оптичного контролю якості нанесеної інформації (не показано). Всі позиційні місця обробки картки 2 виконані у вигляді регульованих по положенню рамок з нахилом внутрішніх бортів назовні на 30° відносно до вертикалі й розташовані у горизонтальній площині по дузі кола одного діаметра (не показано). Кожний із блоків 5 (ПБПК) та 8 (ДБПК) переміщення картки виконаний у вигляді програмного диска 15, на якому встановлено два регульовані жорсткі упори 16 крайніх положень механізму переміщення картки, три нерегульовані по положенню на диску 14, стопорні пневматичні циліндри 17, три, регульованих по положенню на диску 14, стопорних пневматичних циліндри 18, двоплечий важіль 19 з амортизаторами на вільних кінцях 20. Співвісно з диском 14 встановлений лінійно-поворотний пневматичний привід 21 механізму переміщення картки, забезпечений відповідним вакуумним захватом 3 картки, встановленим на вільному кінці планки 22, закріпленої горизонтально на штоку лінійно-поворотного приводу. Згаданий шток встановлений з можливістю руху у вертикальному напрямку і повороту навколо своєї осі, а планка 22 на його вільному кінці виконує, разом зі штоком, поворот у горизонтальній площині на заданий упорами 16, 17, 18 програмного диску 15 кут. При цьому захват 3 у одному із крайніх положень планки 22 і штока лінійно-поворотного пневматичного приводу 21 приймає картку 2, потім шток із карткою 2 підіймається, повертається і за допомогою двоплечого важеля 19 переміщує картку 2 в задане положення, наприклад над столиком 6 для нанесення інформації. Шток пересувається вниз по осі й опускає планку 22, а захват 3 відпускає картку 2 на столик 6. Для контролю положення кожного плеча двоплечого важеля 19, а разом з ним і положення картки 2 застосовані датчики положення 23, розміщені на програмному диску 15. Транспортна система установки для запису даних на пластикову картку працює так. На подавальному лотку 1 розміщують вертикально у вигляді прямого паралелепіпеда пакет пластикових карток 2 формату ID-1. На торець лотка 1 з картками 2 спрямовують потік повітря з сопла розпушувача, що розділяє суміжні картки 2 і зменшує силу їх електростатичної взаємодії. Розпушувач, завдяки утворенню повітряного зазору між двома-трьома нижніми картками 2 перешкоджає забору більше однієї картки 2. До вільної площини картки 2 підводять вакуумний захват 3, який утримує картку 2. У випадку захоплення одночасно двох і більше карток 2 сигнал з ультразвукового датчика 13 здвоєних карток надходить до блока 14, який зупиняє роботу системи. При штатному ж режимі роботи системи захват 3 у одному із крайніх положень планки 22 і штока лінійно-поворотного пневматичного приводу 21 блока 5 приймає картку 2. Двоплечий важіль 19 першого блока переміщення картки має ліве та праве плечі з амортизаторами 20 на їх вільних кінцях і взаємодіє зі штоками стопорних циліндрів 17 і лівим упором 16 своїм лівим плечем при прямому русі від подавального лотка 1 до місць обробки картки 2, а при зворотному русі - від місць обробки картки 2 до подавального лотка - зі штоками стопорних циліндрів 18 і 2 UA 78092 U 5 10 15 20 25 30 правим упором 16. Двоплечий важіль 19 другого блока переміщення картки з амортизаторами 20 на вільних кінцях взаємодіє зі штоками стопорних циліндрів 17 і лівим упором 16 своїм лівим плечем при прямому русі від місць обробки картки 2 до приймального лотка 10, а при зворотному русі - від приймального лотка 10 до місць обробки картки - зі штоками стопорних циліндрів 18 і правим упором 16. Шток з карткою 2 підіймається, повертається разом з планкою 22 і переміщує картку 2 в задане упорами на програмному диску 15 положення, наприклад над столиком 6 для нанесення інформації - лазерного гравірування, шток пересувається вниз по осі й опускає планку 22, а захват 3 відпускає картку 2 на столик 6. На столику 6 картку 2 позиціонують перед нанесенням інформації і фіксують положення шляхом створення розрідження (вакууму) між поверхнею стола 6 і поверхнею картки 2. Після нанесення інформації на один бік картки 2 за сигналами з блока 14 включається механізм 7 перевертання картки 2. Механізм 7 перевертає картку 2 і розміщує її на поверхні столика 6 для нанесення інформації лазерного гравірування - на зворотний бік картки 2. Після нанесення інформації на зворотний бік картки 2 за сигналами з блока 14 включається другий блок 8 із своїм вакуумним захватом 3, який приймає картку 2 у одному крайному положенні планки 22, потім шток пересувається вгору по осі й підіймає планку 22, планка 22 разом із штоком виконує поворот на визначений упорами кут, де шток пересувається вниз, а захват 3 відпускає картку 2 під приймальний лоток 10, в якому накопичуються оброблені картки 2. Перед поданням картки 2 під приймальний лоток 10 здійснюють оптичний контроль якості нанесеної інформації і у випадку відповідності картки 2 визначеним умовам передають її замовникові, а відбраковані картки - до лотка відбракованих карток. Використання вакуумних захватів 3 та вакуумного позиціонування картки 2 на столику 6 дозволяє практично уникнути механічного (абразивного) ушкодження ділянок картки 2, призначених для нанесення інформації або з вже нанесеною інформацією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Блок переміщення картки установки для запису даних на пластикову картку, виконаний у вигляді встановлених на основі установки, механізму переміщення картки з лінійно-поворотним пневматичним приводом, встановленим співвісно з ним програмним диском, лінійно-поворотний пневматичний привід забезпечений вакуумним захватом картки, розташованим на вільному кінці планки, закріпленої на штоку лінійно-поворотного приводу з можливістю її поворотнообертального руху, та містить двоплечий важіль, а на програмному диску закріплені щонайменше два упори, які разом з двоплечим важелем призначені для програмного позиціонування картки в місцях установки для нанесення на неї інформації. 3 UA 78092 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
