Спосіб установки анкера

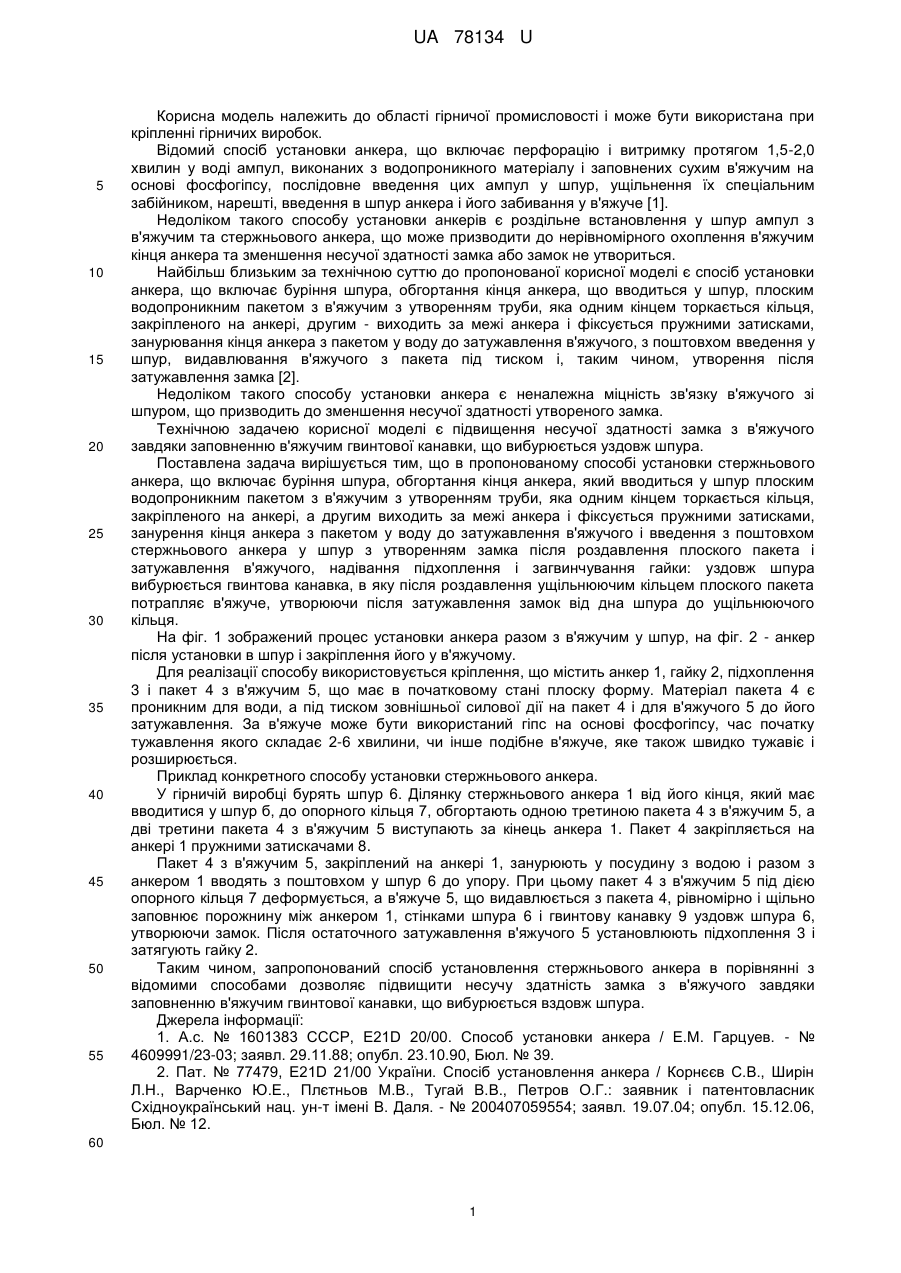

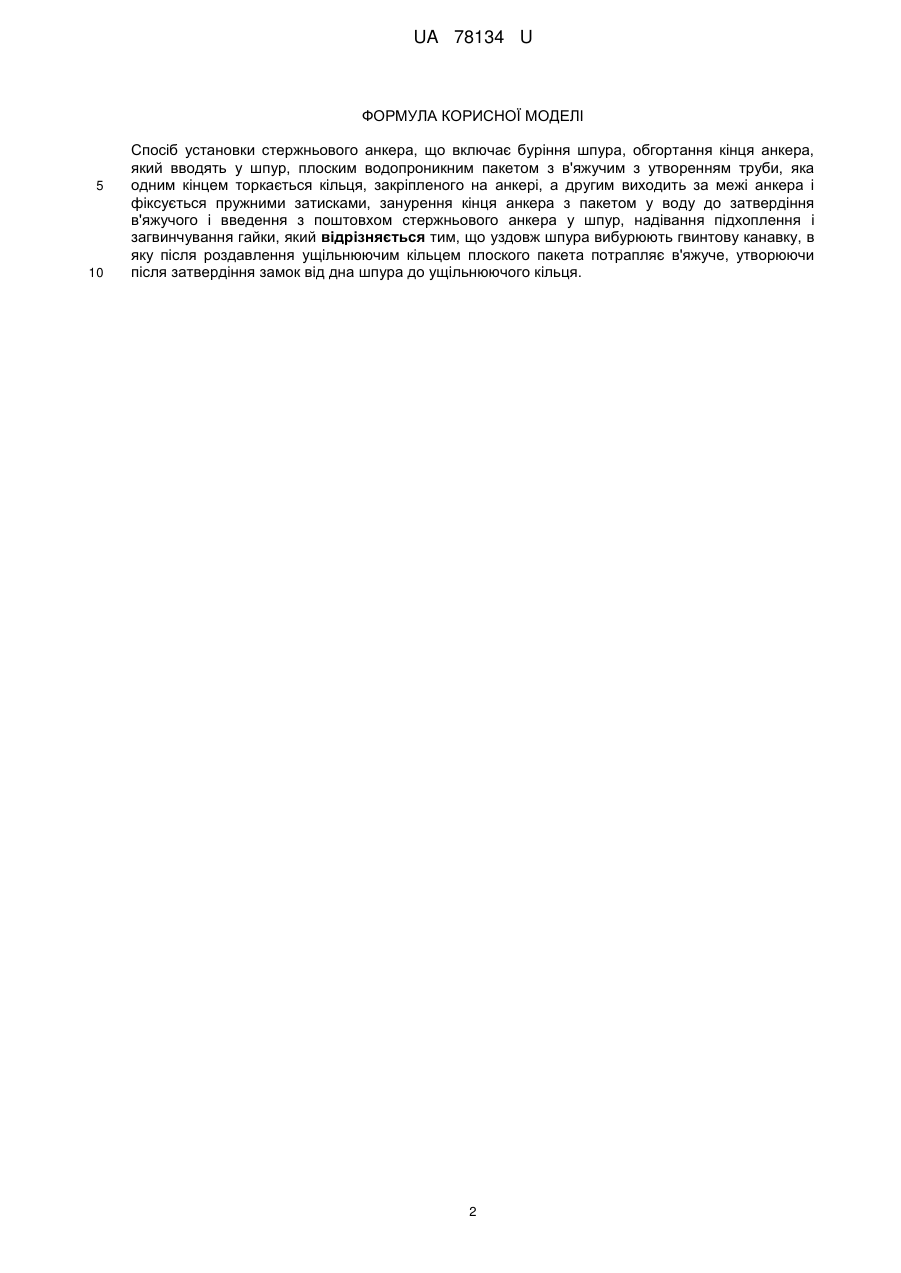

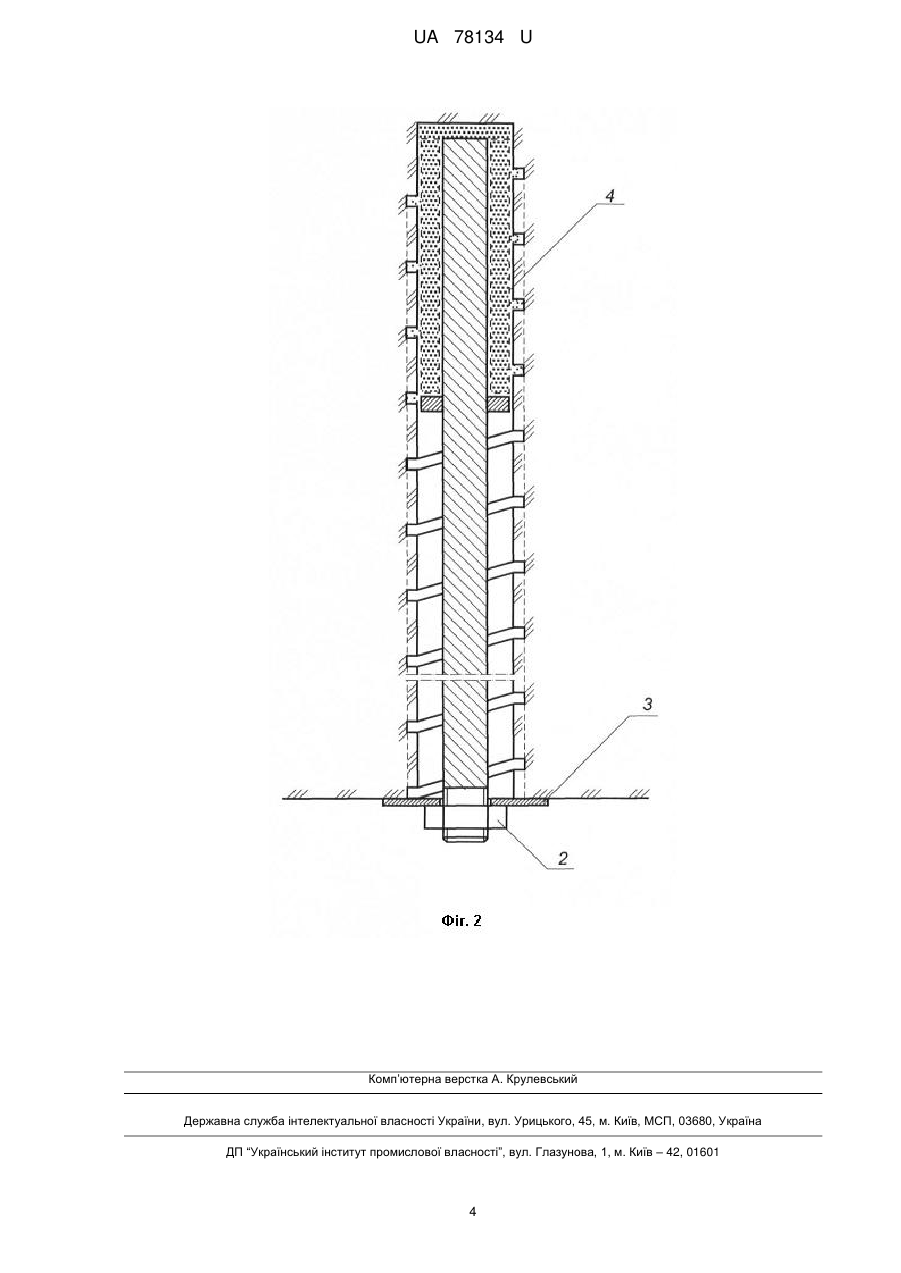

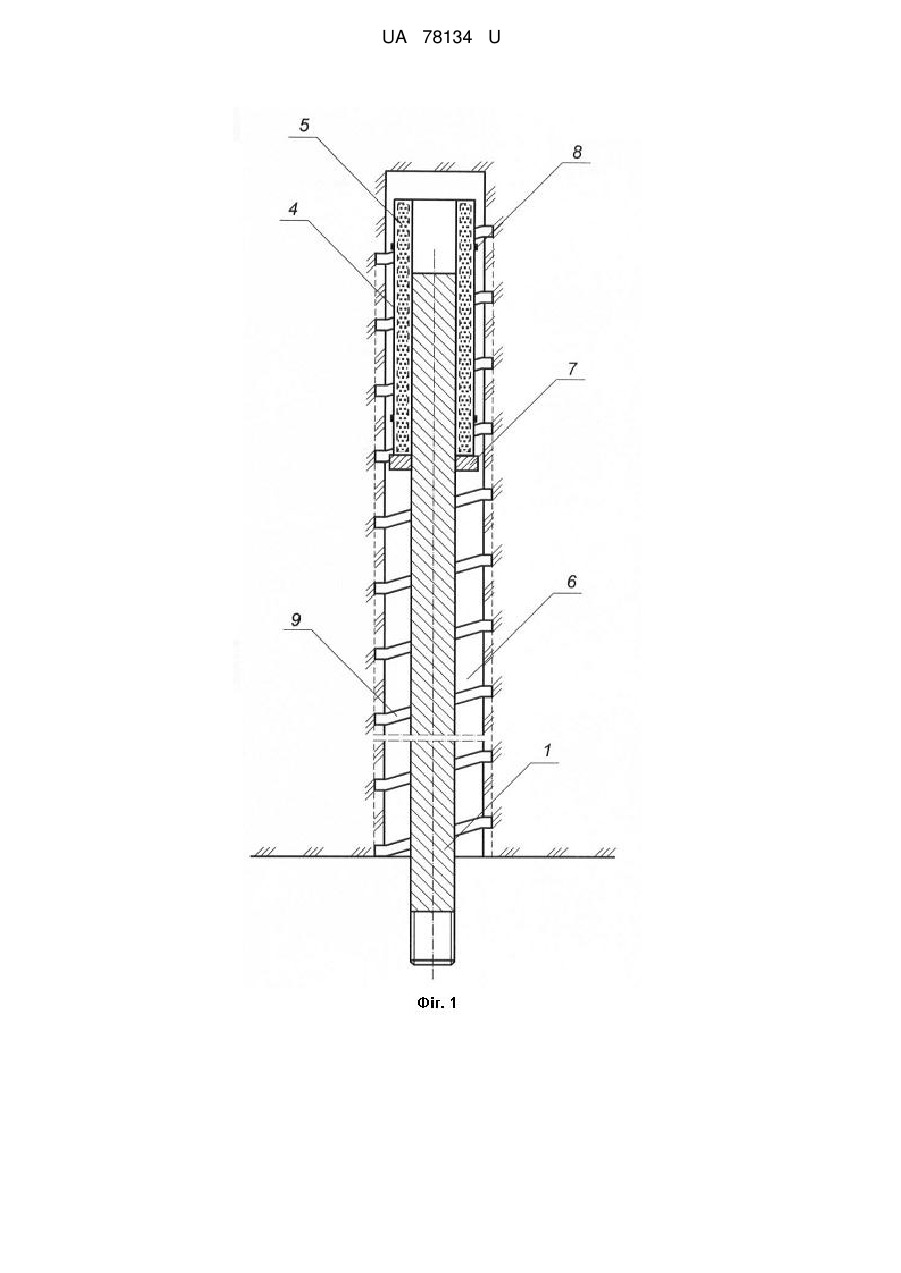

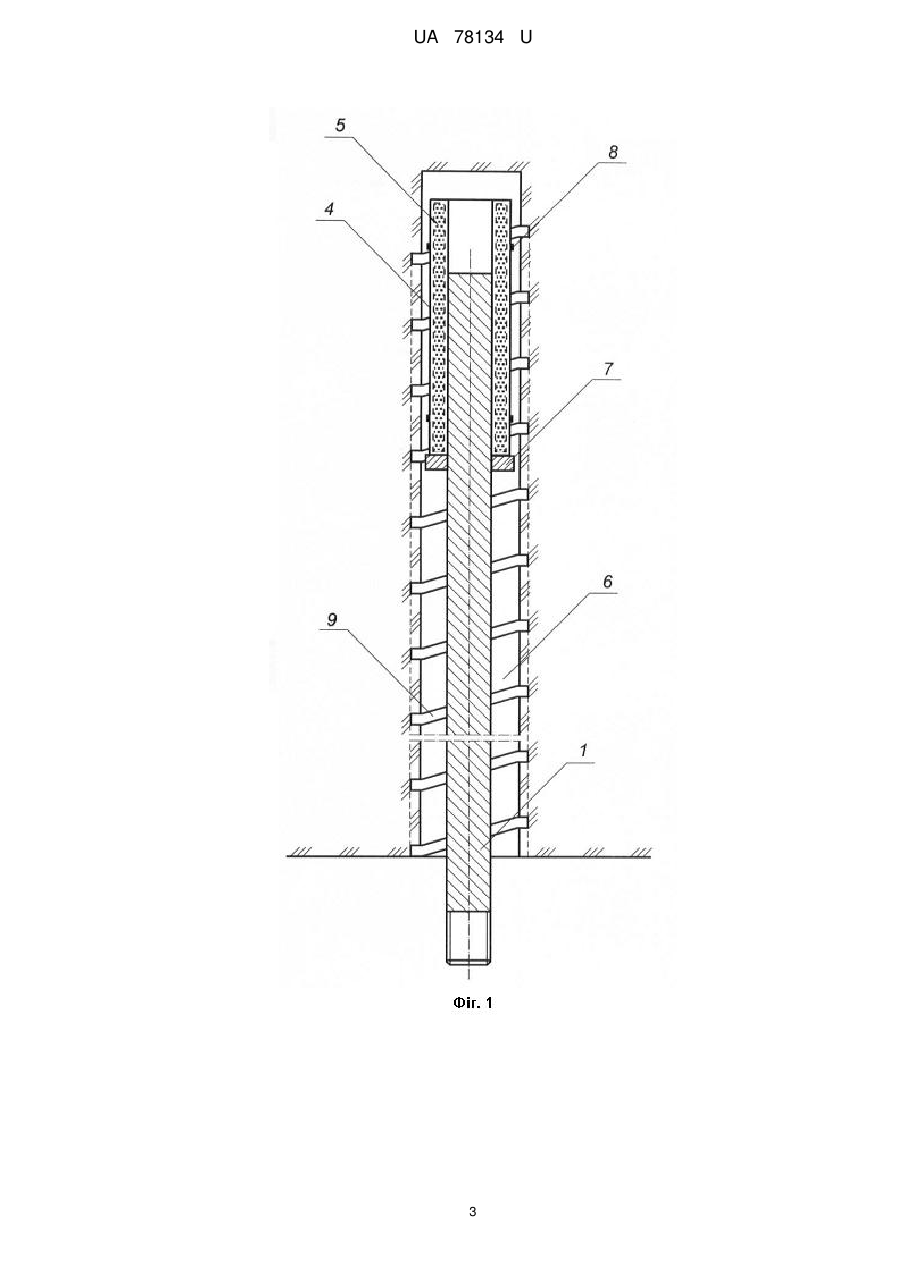

Реферат: UA 78134 U UA 78134 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області гірничої промисловості і може бути використана при кріпленні гірничих виробок. Відомий спосіб установки анкера, що включає перфорацію і витримку протягом 1,5-2,0 хвилин у воді ампул, виконаних з водопроникного матеріалу і заповнених сухим в'яжучим на основі фосфогіпсу, послідовне введення цих ампул у шпур, ущільнення їх спеціальним забійником, нарешті, введення в шпур анкера і його забивання у в'яжуче [1]. Недоліком такого способу установки анкерів є роздільне встановлення у шпур ампул з в'яжучим та стержньового анкера, що може призводити до нерівномірного охоплення в'яжучим кінця анкера та зменшення несучої здатності замка або замок не утвориться. Найбільш близьким за технічною суттю до пропонованої корисної моделі є спосіб установки анкера, що включає буріння шпура, обгортання кінця анкера, що вводиться у шпур, плоским водопроникним пакетом з в'яжучим з утворенням труби, яка одним кінцем торкається кільця, закріпленого на анкері, другим - виходить за межі анкера і фіксується пружними затисками, занурювання кінця анкера з пакетом у воду до затужавлення в'яжучого, з поштовхом введення у шпур, видавлювання в'яжучого з пакета під тиском і, таким чином, утворення після затужавлення замка [2]. Недоліком такого способу установки анкера є неналежна міцність зв'язку в'яжучого зі шпуром, що призводить до зменшення несучої здатності утвореного замка. Технічною задачею корисної моделі є підвищення несучої здатності замка з в'яжучого завдяки заповненню в'яжучим гвинтової канавки, що вибурюється уздовж шпура. Поставлена задача вирішується тим, що в пропонованому способі установки стержньового анкера, що включає буріння шпура, обгортання кінця анкера, який вводиться у шпур плоским водопроникним пакетом з в'яжучим з утворенням труби, яка одним кінцем торкається кільця, закріпленого на анкері, а другим виходить за межі анкера і фіксується пружними затисками, занурення кінця анкера з пакетом у воду до затужавлення в'яжучого і введення з поштовхом стержньового анкера у шпур з утворенням замка після роздавлення плоского пакета і затужавлення в'яжучого, надівання підхоплення і загвинчування гайки: уздовж шпура вибурюється гвинтова канавка, в яку після роздавлення ущільнюючим кільцем плоского пакета потрапляє в'яжуче, утворюючи після затужавлення замок від дна шпура до ущільнюючого кільця. На фіг. 1 зображений процес установки анкера разом з в'яжучим у шпур, на фіг. 2 - анкер після установки в шпур і закріплення його у в'яжучому. Для реалізації способу використовується кріплення, що містить анкер 1, гайку 2, підхоплення 3 і пакет 4 з в'яжучим 5, що має в початковому стані плоску форму. Матеріал пакета 4 є проникним для води, а під тиском зовнішньої силової дії на пакет 4 і для в'яжучого 5 до його затужавлення. За в'яжуче може бути використаний гіпс на основі фосфогіпсу, час початку тужавлення якого складає 2-6 хвилини, чи інше подібне в'яжуче, яке також швидко тужавіє і розширюється. Приклад конкретного способу установки стержньового анкера. У гірничій виробці бурять шпур 6. Ділянку стержньового анкера 1 від його кінця, який має вводитися у шпур б, до опорного кільця 7, обгортають одною третиною пакета 4 з в'яжучим 5, а дві третини пакета 4 з в'яжучим 5 виступають за кінець анкера 1. Пакет 4 закріпляється на анкері 1 пружними затискачами 8. Пакет 4 з в'яжучим 5, закріплений на анкері 1, занурюють у посудину з водою і разом з анкером 1 вводять з поштовхом у шпур 6 до упору. При цьому пакет 4 з в'яжучим 5 під дією опорного кільця 7 деформується, а в'яжуче 5, що видавлюється з пакета 4, рівномірно і щільно заповнює порожнину між анкером 1, стінками шпура 6 і гвинтову канавку 9 уздовж шпура 6, утворюючи замок. Після остаточного затужавлення в'яжучого 5 установлюють підхоплення 3 і затягують гайку 2. Таким чином, запропонований спосіб установлення стержньового анкера в порівнянні з відомими способами дозволяє підвищити несучу здатність замка з в'яжучого завдяки заповненню в'яжучим гвинтової канавки, що вибурюється вздовж шпура. Джерела інформації: 1. А.с. № 1601383 СССР, E21D 20/00. Способ установки анкера / Е.М. Гарцуев. - № 4609991/23-03; заявл. 29.11.88; опубл. 23.10.90, Бюл. № 39. 2. Пат. № 77479, E21D 21/00 України. Спосіб установлення анкера / Корнєєв С.В., Ширін Л.Н., Варченко Ю.Е., Плєтньов М.В., Тугай В.В., Петров О.Г.: заявник і патентовласник Східноукраїнський нац. ун-т імені В. Даля. - № 200407059554; заявл. 19.07.04; опубл. 15.12.06, Бюл. № 12. 60 1 UA 78134 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб установки стержньового анкера, що включає буріння шпура, обгортання кінця анкера, який вводять у шпур, плоским водопроникним пакетом з в'яжучим з утворенням труби, яка одним кінцем торкається кільця, закріпленого на анкері, а другим виходить за межі анкера і фіксується пружними затисками, занурення кінця анкера з пакетом у воду до затвердіння в'яжучого і введення з поштовхом стержньового анкера у шпур, надівання підхоплення і загвинчування гайки, який відрізняється тим, що уздовж шпура вибурюють гвинтову канавку, в яку після роздавлення ущільнюючим кільцем плоского пакета потрапляє в'яжуче, утворюючи після затвердіння замок від дна шпура до ущільнюючого кільця. 2 UA 78134 U 3 UA 78134 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
