Спосіб установки анкера

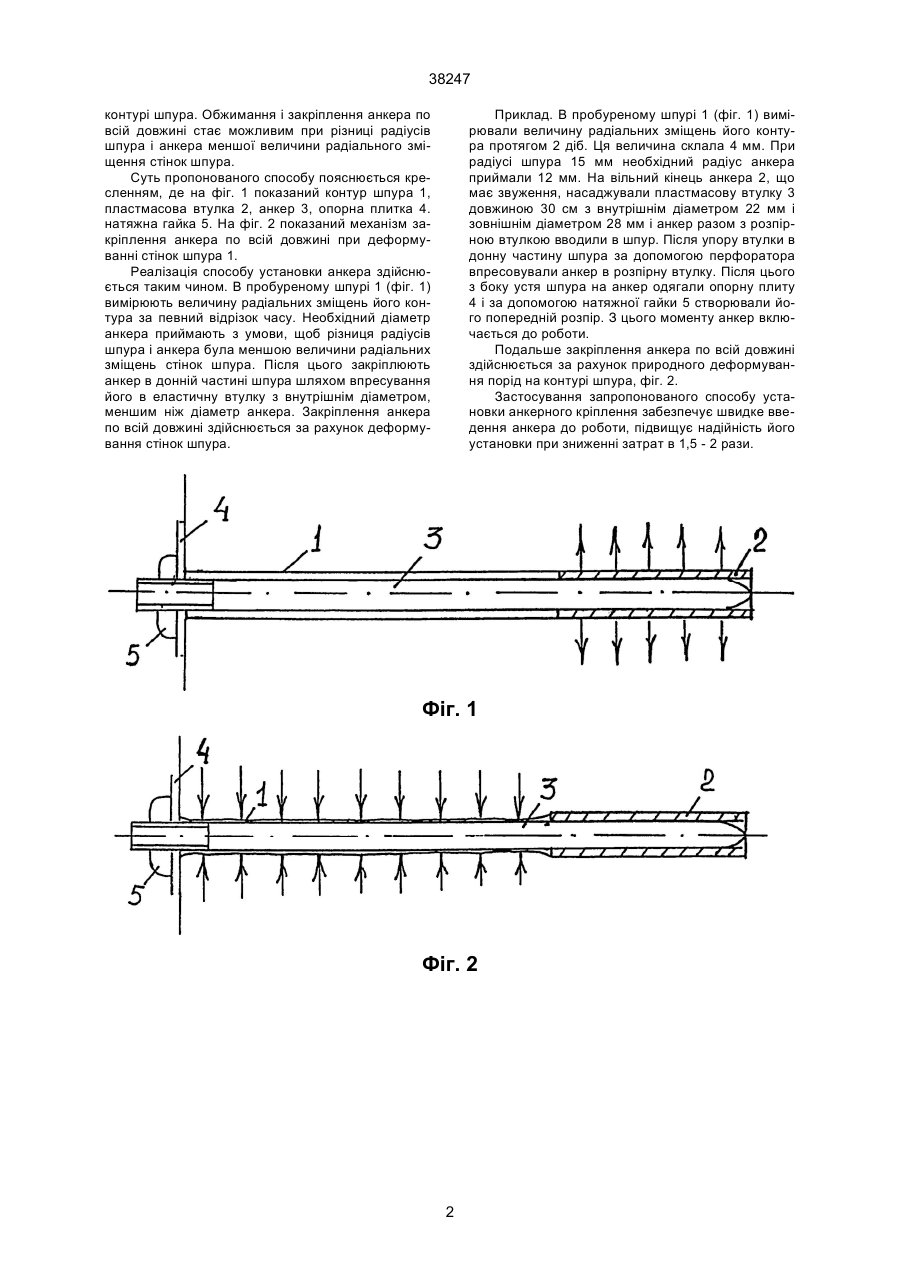

Спосіб установки анкера, який включає буріння шпура, попереднє збирання замкового пристрою, уведення анкера в шпур і його закріплення відрізняється тим, що вимірюють радіальне зміщення стінок шпура, закріплюють анкер в донній частині шпура шляхом впресування у втулку з внутрішнім діаметром меншим діаметра анкера, причому різниця радіусів шпура і анкера менша величини радіального зміщення стінок шпура. (19) (21) 2000063409 (22) 12.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Клюєв Андрій Петрович, Касьян Микола Миколайович, Дрипан Павло Сергійович, Москаленко Андрій Іванович (73) Донецький державний технічний університет 38247 контурі шпура. Обжимання і закріплення анкера по всій довжині стає можливим при різниці радіусів шпура і анкера меншої величини радіального зміщення стінок шпура. Суть пропонованого способу пояснюється кресленням, де на фіг. 1 показаний контур шпура 1, пластмасова втулка 2, анкер 3, опорна плитка 4. натяжна гайка 5. На фіг. 2 показаний механізм закріплення анкера по всій довжині при деформуванні стінок шпура 1. Реалізація способу установки анкера здійснюється таким чином. В пробуреному шпурі 1 (фіг. 1) вимірюють величину радіальних зміщень його контура за певний відрізок часу. Необхідний діаметр анкера приймають з умови, щоб різниця радіусів шпура і анкера була меншою величини радіальних зміщень стінок шпура. Після цього закріплюють анкер в донній частині шпура шляхом впресування його в еластичну втулку з внутрішнім діаметром, меншим ніж діаметр анкера. Закріплення анкера по всій довжині здійснюється за рахунок деформування стінок шпура. Приклад. В пробуреному шпурі 1 (фіг. 1) вимірювали величину радіальних зміщень його контура протягом 2 діб. Ця величина склала 4 мм. При радіусі шпура 15 мм необхідний радіус анкера приймали 12 мм. На вільний кінець анкера 2, що має звуження, насаджували пластмасову втулку 3 довжиною 30 см з внутрішнім діаметром 22 мм і зовнішнім діаметром 28 мм і анкер разом з розпірною втулкою вводили в шпур. Після упору втулки в донну частину шпура за допомогою перфоратора впресовували анкер в розпірну втулку. Після цього з боку устя шпура на анкер одягали опорну плиту 4 і за допомогою натяжної гайки 5 створювали його попередній розпір. З цього моменту анкер включається до роботи. Подальше закріплення анкера по всій довжині здійснюється за рахунок природного деформування порід на контурі шпура, фіг. 2. Застосування запропонованого способу установки анкерного кріплення забезпечує швидке введення анкера до роботи, підвищує надійність його установки при зниженні затрат в 1,5 - 2 рази. Фіг. 1 Фіг. 2 2 38247 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
