Спосіб зменшення ущільнення ґрунту та зменшення одностороннього зносу робочих органів агрегатів, які рухаються по спіралі архімеда на полях, які зрошуються дощувальними машинами кругової дії

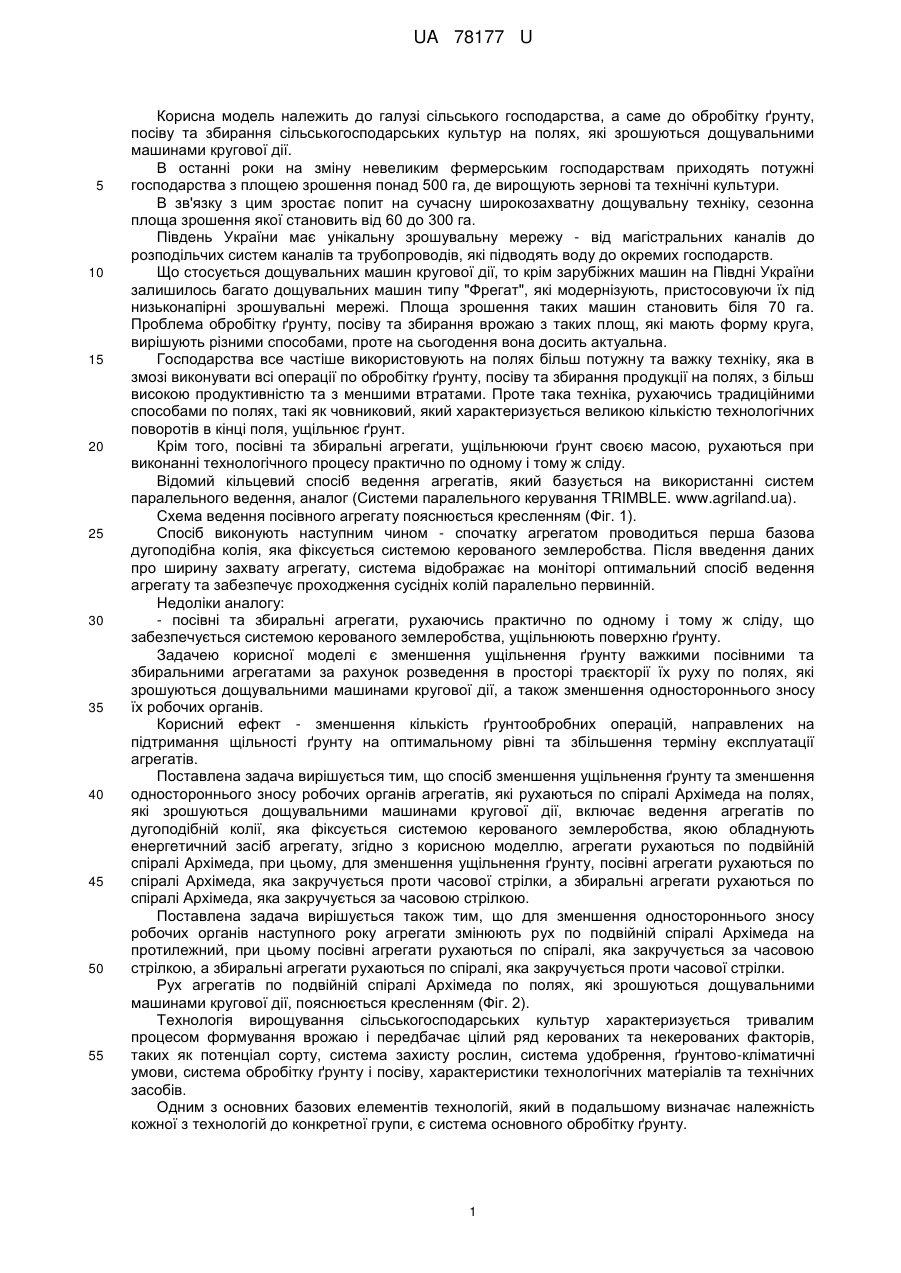

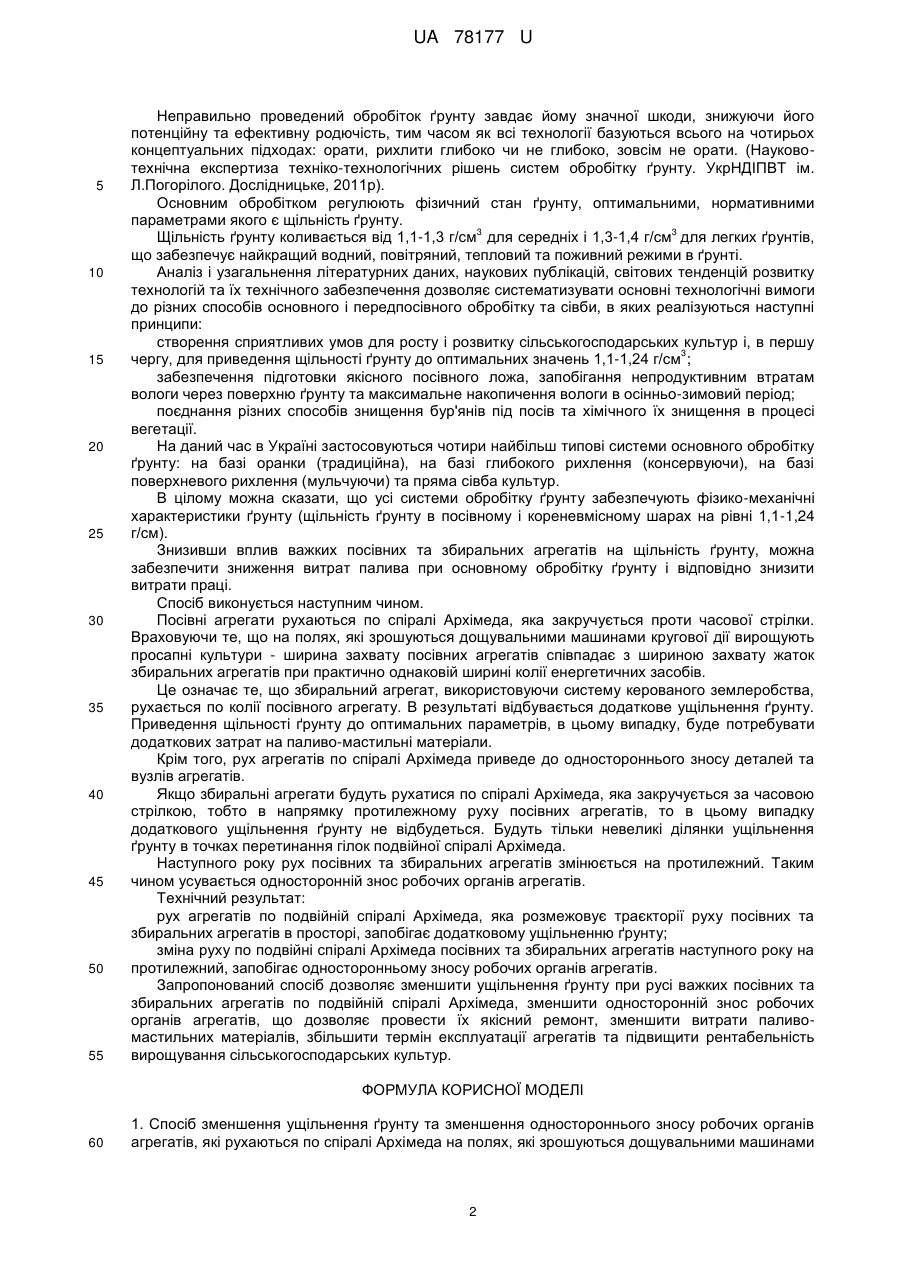

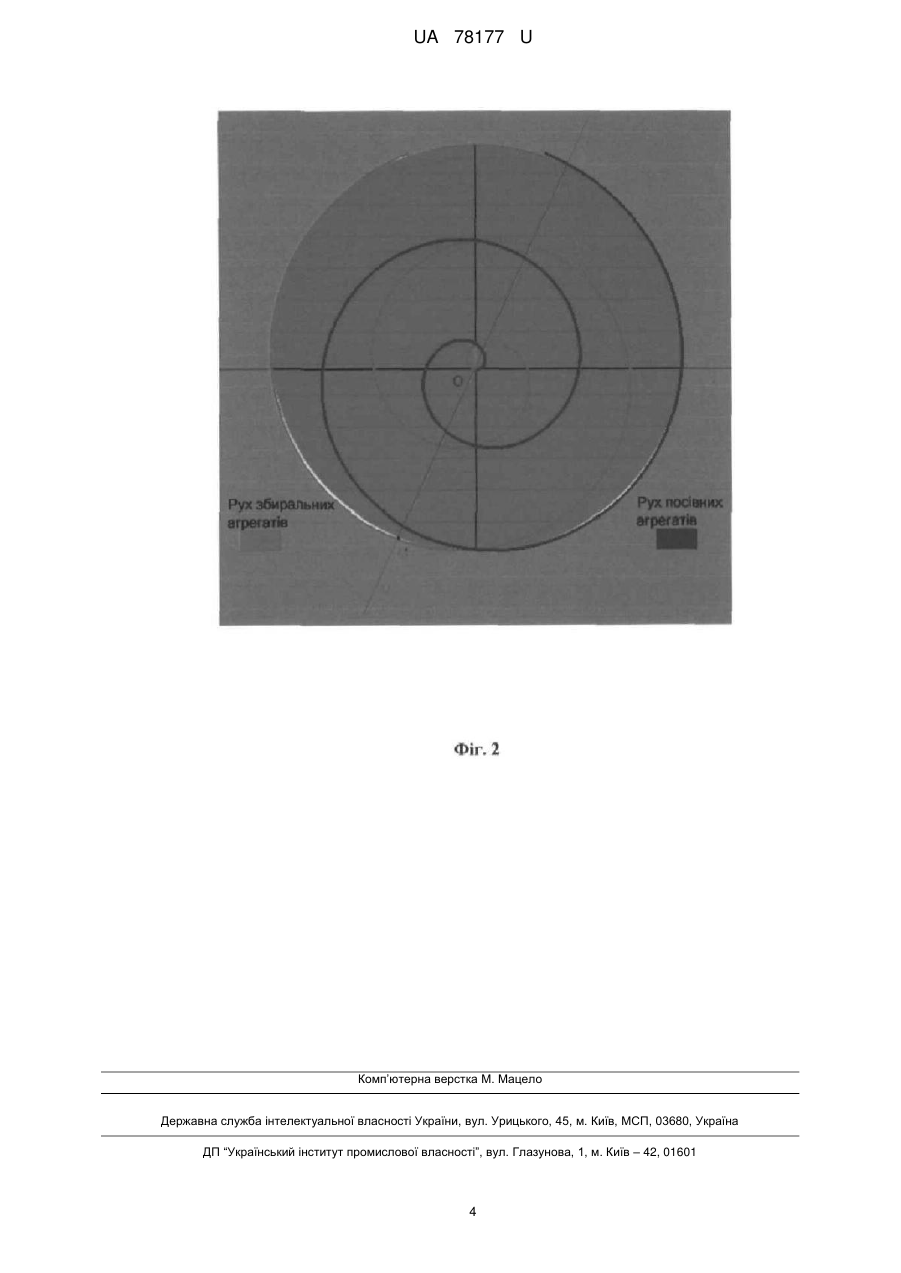

Реферат: Спосіб зменшення ущільнення ґрунту та зменшення одностороннього зносу робочих органів агрегатів, які рухаються по спіралі Архімеда на полях, які зрошуються дощувальними машинами кругової дії, включає ведення агрегатів по дугоподібній колії, яка фіксується системою керованого землеробства, якою обладнують енергетичний засіб агрегату. Агрегати рухаються по подвійній спіралі Архімеда, при цьому, для зменшення ущільнення ґрунту, посівні агрегати рухаються по спіралі Архімеда, яка закручується проти часової стрілки, а збиральні агрегати рухаються по спіралі Архімеда, яка закручується за часовою стрілкою. UA 78177 U (12) UA 78177 U UA 78177 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме до обробітку ґрунту, посіву та збирання сільськогосподарських культур на полях, які зрошуються дощувальними машинами кругової дії. В останні роки на зміну невеликим фермерським господарствам приходять потужні господарства з площею зрошення понад 500 га, де вирощують зернові та технічні культури. В зв'язку з цим зростає попит на сучасну широкозахватну дощувальну техніку, сезонна площа зрошення якої становить від 60 до 300 га. Південь України має унікальну зрошувальну мережу - від магістральних каналів до розподільчих систем каналів та трубопроводів, які підводять воду до окремих господарств. Що стосується дощувальних машин кругової дії, то крім зарубіжних машин на Півдні України залишилось багато дощувальних машин типу "Фрегат", які модернізують, пристосовуючи їх під низьконапірні зрошувальні мережі. Площа зрошення таких машин становить біля 70 га. Проблема обробітку ґрунту, посіву та збирання врожаю з таких площ, які мають форму круга, вирішують різними способами, проте на сьогодення вона досить актуальна. Господарства все частіше використовують на полях більш потужну та важку техніку, яка в змозі виконувати всі операції по обробітку ґрунту, посіву та збирання продукції на полях, з більш високою продуктивністю та з меншими втратами. Проте така техніка, рухаючись традиційними способами по полях, такі як човниковий, який характеризується великою кількістю технологічних поворотів в кінці поля, ущільнює ґрунт. Крім того, посівні та збиральні агрегати, ущільнюючи ґрунт своєю масою, рухаються при виконанні технологічного процесу практично по одному і тому ж сліду. Відомий кільцевий спосіб ведення агрегатів, який базується на використанні систем паралельного ведення, аналог (Системи паралельного керування TRIMBLE. www.agriland.ua). Схема ведення посівного агрегату пояснюється кресленням (Фіг. 1). Спосіб виконують наступним чином - спочатку агрегатом проводиться перша базова дугоподібна колія, яка фіксується системою керованого землеробства. Після введення даних про ширину захвату агрегату, система відображає на моніторі оптимальний спосіб ведення агрегату та забезпечує проходження сусідніх колій паралельно первинній. Недоліки аналогу: - посівні та збиральні агрегати, рухаючись практично по одному і тому ж сліду, що забезпечується системою керованого землеробства, ущільнюють поверхню ґрунту. Задачею корисної моделі є зменшення ущільнення ґрунту важкими посівними та збиральними агрегатами за рахунок розведення в просторі траєкторії їх руху по полях, які зрошуються дощувальними машинами кругової дії, а також зменшення одностороннього зносу їх робочих органів. Корисний ефект - зменшення кількість ґрунтообробних операцій, направлених на підтримання щільності ґрунту на оптимальному рівні та збільшення терміну експлуатації агрегатів. Поставлена задача вирішується тим, що спосіб зменшення ущільнення ґрунту та зменшення одностороннього зносу робочих органів агрегатів, які рухаються по спіралі Архімеда на полях, які зрошуються дощувальними машинами кругової дії, включає ведення агрегатів по дугоподібній колії, яка фіксується системою керованого землеробства, якою обладнують енергетичний засіб агрегату, згідно з корисною моделлю, агрегати рухаються по подвійній спіралі Архімеда, при цьому, для зменшення ущільнення ґрунту, посівні агрегати рухаються по спіралі Архімеда, яка закручується проти часової стрілки, а збиральні агрегати рухаються по спіралі Архімеда, яка закручується за часовою стрілкою. Поставлена задача вирішується також тим, що для зменшення одностороннього зносу робочих органів наступного року агрегати змінюють рух по подвійній спіралі Архімеда на протилежний, при цьому посівні агрегати рухаються по спіралі, яка закручується за часовою стрілкою, а збиральні агрегати рухаються по спіралі, яка закручується проти часової стрілки. Рух агрегатів по подвійній спіралі Архімеда по полях, які зрошуються дощувальними машинами кругової дії, пояснюється кресленням (Фіг. 2). Технологія вирощування сільськогосподарських культур характеризується тривалим процесом формування врожаю і передбачає цілий ряд керованих та некерованих факторів, таких як потенціал сорту, система захисту рослин, система удобрення, ґрунтово-кліматичні умови, система обробітку ґрунту і посіву, характеристики технологічних матеріалів та технічних засобів. Одним з основних базових елементів технологій, який в подальшому визначає належність кожної з технологій до конкретної групи, є система основного обробітку ґрунту. 1 UA 78177 U 5 10 15 20 25 30 35 40 45 50 55 Неправильно проведений обробіток ґрунту завдає йому значної шкоди, знижуючи його потенційну та ефективну родючість, тим часом як всі технології базуються всього на чотирьох концептуальних підходах: орати, рихлити глибоко чи не глибоко, зовсім не орати. (Науковотехнічна експертиза техніко-технологічних рішень систем обробітку ґрунту. УкрНДІПВТ ім. Л.Погорілого. Дослідницьке, 2011р). Основним обробітком регулюють фізичний стан ґрунту, оптимальними, нормативними параметрами якого є щільність ґрунту. 3 3 Щільність ґрунту коливається від 1,1-1,3 г/см для середніх і 1,3-1,4 г/см для легких ґрунтів, що забезпечує найкращий водний, повітряний, тепловий та поживний режими в ґрунті. Аналіз і узагальнення літературних даних, наукових публікацій, світових тенденцій розвитку технологій та їх технічного забезпечення дозволяє систематизувати основні технологічні вимоги до різних способів основного і передпосівного обробітку та сівби, в яких реалізуються наступні принципи: створення сприятливих умов для росту і розвитку сільськогосподарських культур і, в першу 3 чергу, для приведення щільності ґрунту до оптимальних значень 1,1-1,24 г/см ; забезпечення підготовки якісного посівного ложа, запобігання непродуктивним втратам вологи через поверхню ґрунту та максимальне накопичення вологи в осінньо-зимовий період; поєднання різних способів знищення бур'янів під посів та хімічного їх знищення в процесі вегетації. На даний час в Україні застосовуються чотири найбільш типові системи основного обробітку ґрунту: на базі оранки (традиційна), на базі глибокого рихлення (консервуючи), на базі поверхневого рихлення (мульчуючи) та пряма сівба культур. В цілому можна сказати, що усі системи обробітку ґрунту забезпечують фізико-механічні характеристики ґрунту (щільність ґрунту в посівному і кореневмісному шарах на рівні 1,1-1,24 г/см). Знизивши вплив важких посівних та збиральних агрегатів на щільність ґрунту, можна забезпечити зниження витрат палива при основному обробітку ґрунту і відповідно знизити витрати праці. Спосіб виконується наступним чином. Посівні агрегати рухаються по спіралі Архімеда, яка закручується проти часової стрілки. Враховуючи те, що на полях, які зрошуються дощувальними машинами кругової дії вирощують просапні культури - ширина захвату посівних агрегатів співпадає з шириною захвату жаток збиральних агрегатів при практично однаковій ширині колії енергетичних засобів. Це означає те, що збиральний агрегат, використовуючи систему керованого землеробства, рухається по колії посівного агрегату. В результаті відбувається додаткове ущільнення ґрунту. Приведення щільності ґрунту до оптимальних параметрів, в цьому випадку, буде потребувати додаткових затрат на паливо-мастильні матеріали. Крім того, рух агрегатів по спіралі Архімеда приведе до одностороннього зносу деталей та вузлів агрегатів. Якщо збиральні агрегати будуть рухатися по спіралі Архімеда, яка закручується за часовою стрілкою, тобто в напрямку протилежному руху посівних агрегатів, то в цьому випадку додаткового ущільнення ґрунту не відбудеться. Будуть тільки невеликі ділянки ущільнення ґрунту в точках перетинання гілок подвійної спіралі Архімеда. Наступного року рух посівних та збиральних агрегатів змінюється на протилежний. Таким чином усувається односторонній знос робочих органів агрегатів. Технічний результат: рух агрегатів по подвійній спіралі Архімеда, яка розмежовує траєкторії руху посівних та збиральних агрегатів в просторі, запобігає додатковому ущільненню ґрунту; зміна руху по подвійні спіралі Архімеда посівних та збиральних агрегатів наступного року на протилежний, запобігає односторонньому зносу робочих органів агрегатів. Запропонований спосіб дозволяє зменшити ущільнення ґрунту при русі важких посівних та збиральних агрегатів по подвійній спіралі Архімеда, зменшити односторонній знос робочих органів агрегатів, що дозволяє провести їх якісний ремонт, зменшити витрати паливомастильних матеріалів, збільшити термін експлуатації агрегатів та підвищити рентабельність вирощування сільськогосподарських культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб зменшення ущільнення ґрунту та зменшення одностороннього зносу робочих органів агрегатів, які рухаються по спіралі Архімеда на полях, які зрошуються дощувальними машинами 2 UA 78177 U 5 10 кругової дії, що включає ведення агрегатів по дугоподібній колії, яка фіксується системою керованого землеробства, якою обладнують енергетичний засіб агрегату, який відрізняється тим, що агрегати рухаються по подвійній спіралі Архімеда, при цьому, для зменшення ущільнення ґрунту, посівні агрегати рухаються по спіралі Архімеда, яка закручується проти часової стрілки, а збиральні агрегати рухаються по спіралі Архімеда, яка закручується за часовою стрілкою. 2. Спосіб зменшення ущільнення ґрунту та зменшення одностороннього зносу робочих органів агрегатів, які рухаються по спіралі Архімеда, на полях, які зрошуються дощувальними машинами кругової дії, за п. 1, який відрізняється тим, що для зменшення одностороннього зносу робочих органів агрегати змінюють рух по подвійній спіралі Архімеда наступного року на протилежний, при цьому посівні агрегати рухаються по спіралі, яка закручується за часовою стрілкою, а збиральні агрегати рухаються по спіралі, яка закручується проти часової стрілки. 3 UA 78177 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
