Пристрій для розколювання горіхів

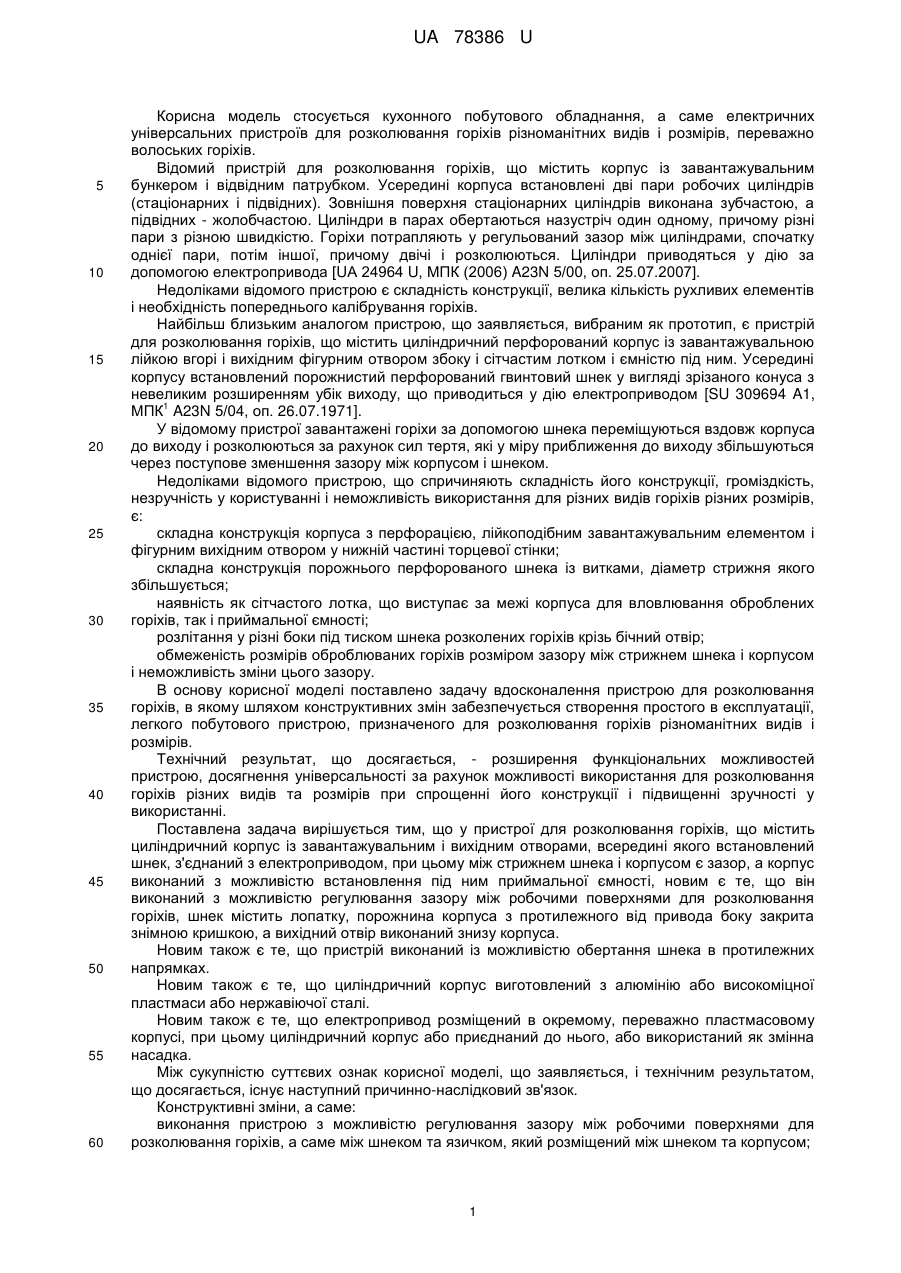

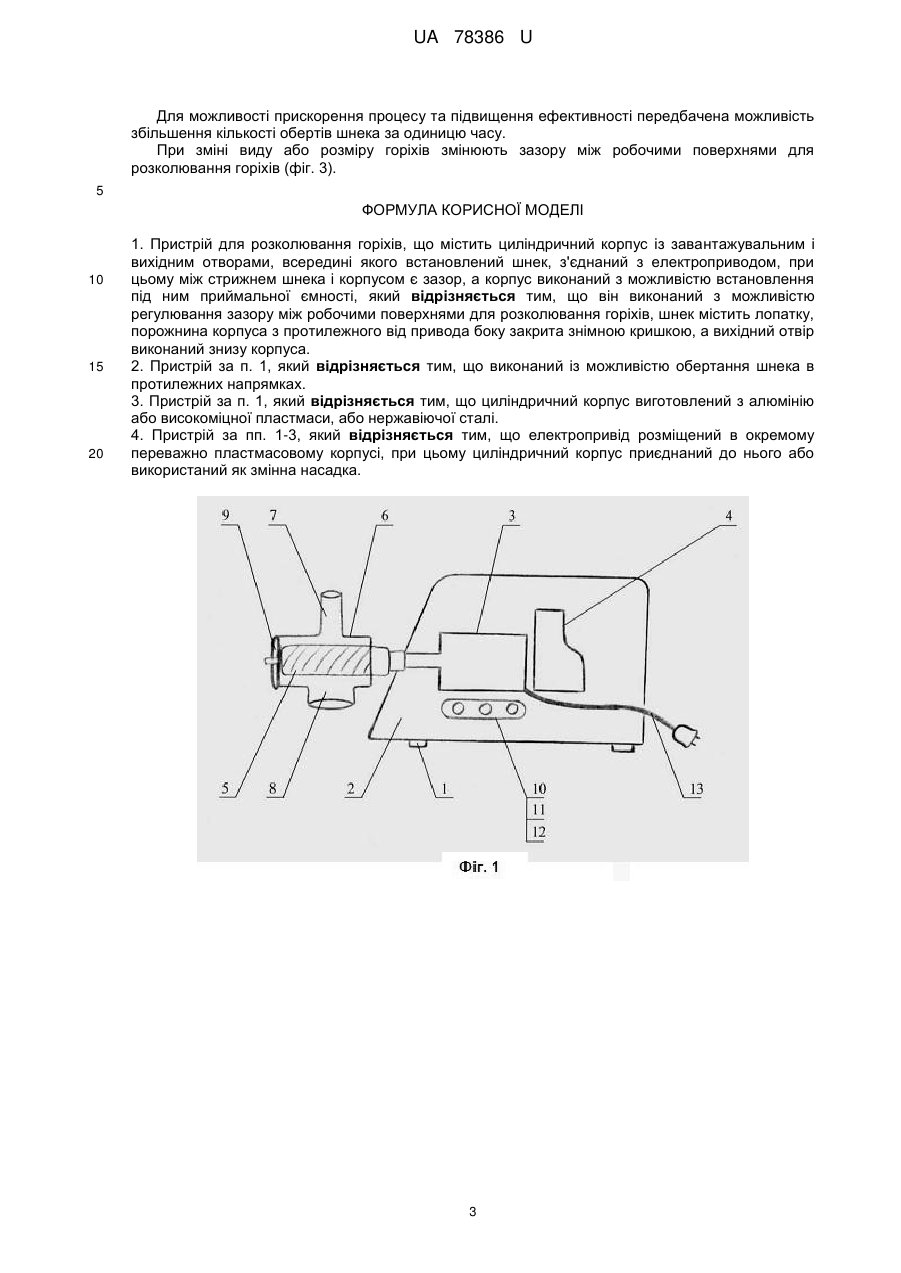

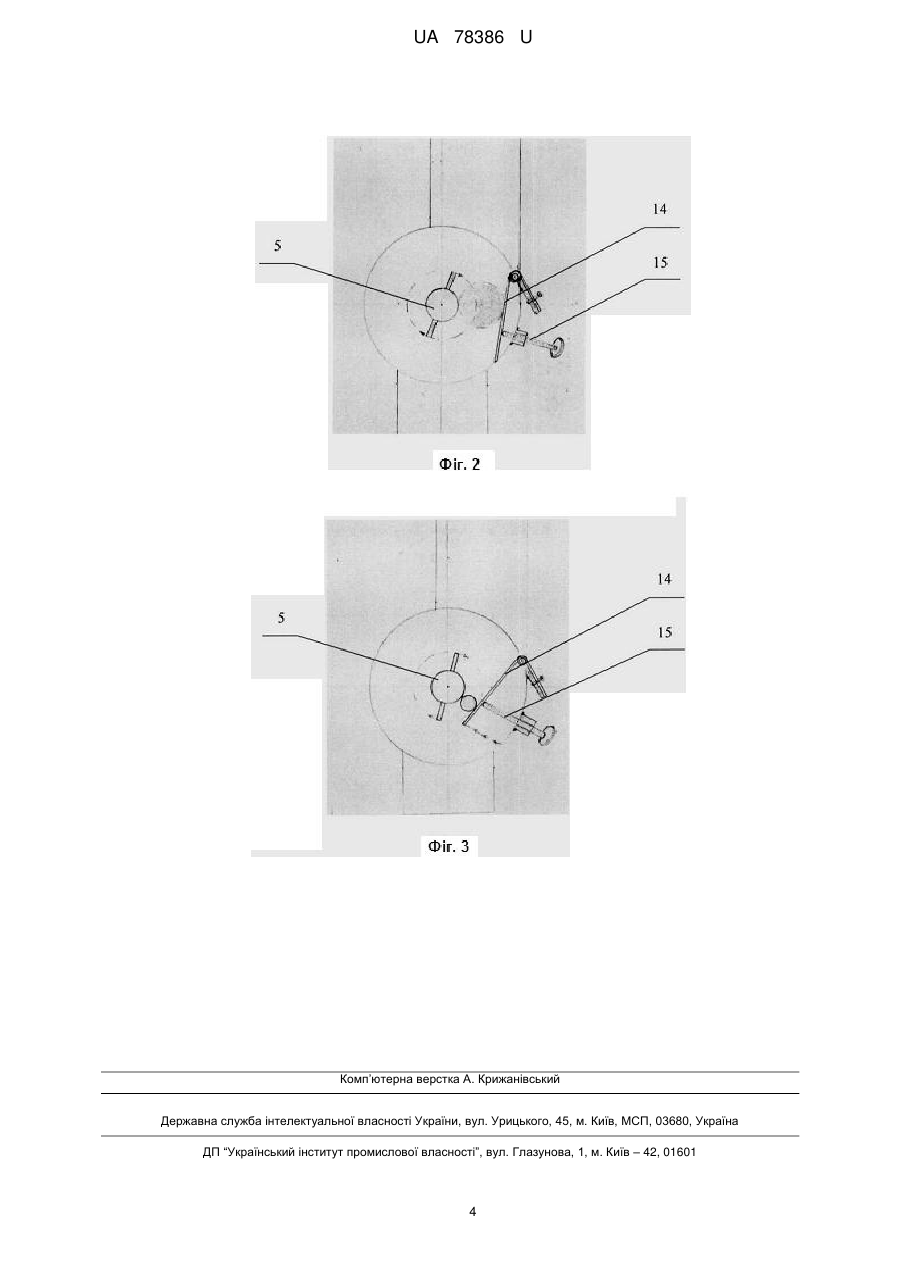

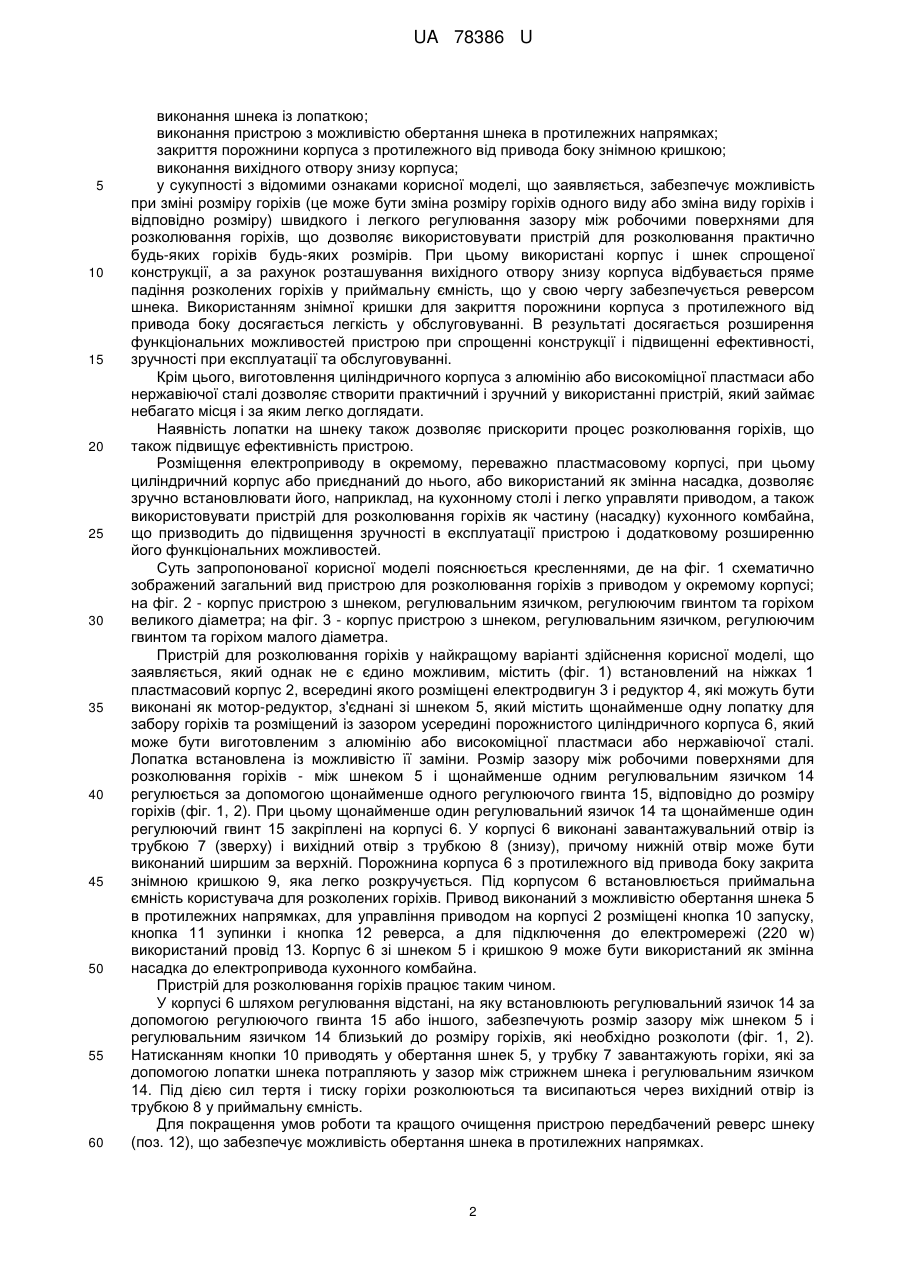

Реферат: Пристрій для розколювання горіхів містить циліндричний корпус із завантажувальним і вихідним отворами, всередині якого встановлений шнек, з'єднаний з електроприводом, при цьому між стрижнем шнека і корпусом є зазор, а корпус виконаний з можливістю встановлення під ним приймальної ємності. Пристрій виконаний з можливістю регулювання зазору між робочими поверхнями для розколювання горіхів. Шнек містить лопатку. Порожнина корпуса з протилежного від привода боку закрита знімною кришкою. Вихідний отвір виконаний знизу корпуса. UA 78386 U (54) ПРИСТРІЙ ДЛЯ РОЗКОЛЮВАННЯ ГОРІХІВ UA 78386 U UA 78386 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується кухонного побутового обладнання, а саме електричних універсальних пристроїв для розколювання горіхів різноманітних видів і розмірів, переважно волоських горіхів. Відомий пристрій для розколювання горіхів, що містить корпус із завантажувальним бункером і відвідним патрубком. Усередині корпуса встановлені дві пари робочих циліндрів (стаціонарних і підвідних). Зовнішня поверхня стаціонарних циліндрів виконана зубчастою, а підвідних - жолобчастою. Циліндри в парах обертаються назустріч один одному, причому різні пари з різною швидкістю. Горіхи потрапляють у регульований зазор між циліндрами, спочатку однієї пари, потім іншої, причому двічі і розколюються. Циліндри приводяться у дію за допомогою електропривода [UА 24964 U, МПК (2006) A23N 5/00, оп. 25.07.2007]. Недоліками відомого пристрою є складність конструкції, велика кількість рухливих елементів і необхідність попереднього калібрування горіхів. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для розколювання горіхів, що містить циліндричний перфорований корпус із завантажувальною лійкою вгорі і вихідним фігурним отвором збоку і сітчастим лотком і ємністю під ним. Усередині корпусу встановлений порожнистий перфорований гвинтовий шнек у вигляді зрізаного конуса з невеликим розширенням убік виходу, що приводиться у дію електроприводом [SU 309694 A1, 1 МПК A23N 5/04, оп. 26.07.1971]. У відомому пристрої завантажені горіхи за допомогою шнека переміщуються вздовж корпуса до виходу і розколюються за рахунок сил тертя, які у міру приближення до виходу збільшуються через поступове зменшення зазору між корпусом і шнеком. Недоліками відомого пристрою, що спричиняють складність його конструкції, громіздкість, незручність у користуванні і неможливість використання для різних видів горіхів різних розмірів, є: складна конструкція корпуса з перфорацією, лійкоподібним завантажувальним елементом і фігурним вихідним отвором у нижній частині торцевої стінки; складна конструкція порожнього перфорованого шнека із витками, діаметр стрижня якого збільшується; наявність як сітчастого лотка, що виступає за межі корпуса для вловлювання оброблених горіхів, так і приймальної ємності; розлітання у різні боки під тиском шнека розколених горіхів крізь бічний отвір; обмеженість розмірів оброблюваних горіхів розміром зазору між стрижнем шнека і корпусом і неможливість зміни цього зазору. В основу корисної моделі поставлено задачу вдосконалення пристрою для розколювання горіхів, в якому шляхом конструктивних змін забезпечується створення простого в експлуатації, легкого побутового пристрою, призначеного для розколювання горіхів різноманітних видів і розмірів. Технічний результат, що досягається, - розширення функціональних можливостей пристрою, досягнення універсальності за рахунок можливості використання для розколювання горіхів різних видів та розмірів при спрощенні його конструкції і підвищенні зручності у використанні. Поставлена задача вирішується тим, що у пристрої для розколювання горіхів, що містить циліндричний корпус із завантажувальним і вихідним отворами, всередині якого встановлений шнек, з'єднаний з електроприводом, при цьому між стрижнем шнека і корпусом є зазор, а корпус виконаний з можливістю встановлення під ним приймальної ємності, новим є те, що він виконаний з можливістю регулювання зазору між робочими поверхнями для розколювання горіхів, шнек містить лопатку, порожнина корпуса з протилежного від привода боку закрита знімною кришкою, а вихідний отвір виконаний знизу корпуса. Новим також є те, що пристрій виконаний із можливістю обертання шнека в протилежних напрямках. Новим також є те, що циліндричний корпус виготовлений з алюмінію або високоміцної пластмаси або нержавіючої сталі. Новим також є те, що електропривод розміщений в окремому, переважно пластмасовому корпусі, при цьому циліндричний корпус або приєднаний до нього, або використаний як змінна насадка. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Конструктивні зміни, а саме: виконання пристрою з можливістю регулювання зазору між робочими поверхнями для розколювання горіхів, а саме між шнеком та язичком, який розміщений між шнеком та корпусом; 1 UA 78386 U 5 10 15 20 25 30 35 40 45 50 55 60 виконання шнека із лопаткою; виконання пристрою з можливістю обертання шнека в протилежних напрямках; закриття порожнини корпуса з протилежного від привода боку знімною кришкою; виконання вихідного отвору знизу корпуса; у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує можливість при зміні розміру горіхів (це може бути зміна розміру горіхів одного виду або зміна виду горіхів і відповідно розміру) швидкого і легкого регулювання зазору між робочими поверхнями для розколювання горіхів, що дозволяє використовувати пристрій для розколювання практично будь-яких горіхів будь-яких розмірів. При цьому використані корпус і шнек спрощеної конструкції, а за рахунок розташування вихідного отвору знизу корпуса відбувається пряме падіння розколених горіхів у приймальну ємність, що у свою чергу забезпечується реверсом шнека. Використанням знімної кришки для закриття порожнини корпуса з протилежного від привода боку досягається легкість у обслуговуванні. В результаті досягається розширення функціональних можливостей пристрою при спрощенні конструкції і підвищенні ефективності, зручності при експлуатації та обслуговуванні. Крім цього, виготовлення циліндричного корпуса з алюмінію або високоміцної пластмаси або нержавіючої сталі дозволяє створити практичний і зручний у використанні пристрій, який займає небагато місця і за яким легко доглядати. Наявність лопатки на шнеку також дозволяє прискорити процес розколювання горіхів, що також підвищує ефективність пристрою. Розміщення електроприводу в окремому, переважно пластмасовому корпусі, при цьому циліндричний корпус або приєднаний до нього, або використаний як змінна насадка, дозволяє зручно встановлювати його, наприклад, на кухонному столі і легко управляти приводом, а також використовувати пристрій для розколювання горіхів як частину (насадку) кухонного комбайна, що призводить до підвищення зручності в експлуатації пристрою і додатковому розширенню його функціональних можливостей. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 схематично зображений загальний вид пристрою для розколювання горіхів з приводом у окремому корпусі; на фіг. 2 - корпус пристрою з шнеком, регулювальним язичком, регулюючим гвинтом та горіхом великого діаметра; на фіг. 3 - корпус пристрою з шнеком, регулювальним язичком, регулюючим гвинтом та горіхом малого діаметра. Пристрій для розколювання горіхів у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, містить (фіг. 1) встановлений на ніжках 1 пластмасовий корпус 2, всередині якого розміщені електродвигун 3 і редуктор 4, які можуть бути виконані як мотор-редуктор, з'єднані зі шнеком 5, який містить щонайменше одну лопатку для забору горіхів та розміщений із зазором усередині порожнистого циліндричного корпуса 6, який може бути виготовленим з алюмінію або високоміцної пластмаси або нержавіючої сталі. Лопатка встановлена із можливістю її заміни. Розмір зазору між робочими поверхнями для розколювання горіхів - між шнеком 5 і щонайменше одним регулювальним язичком 14 регулюється за допомогою щонайменше одного регулюючого гвинта 15, відповідно до розміру горіхів (фіг. 1, 2). При цьому щонайменше один регулювальний язичок 14 та щонайменше один регулюючий гвинт 15 закріплені на корпусі 6. У корпусі 6 виконані завантажувальний отвір із трубкою 7 (зверху) і вихідний отвір з трубкою 8 (знизу), причому нижній отвір може бути виконаний ширшим за верхній. Порожнина корпуса 6 з протилежного від привода боку закрита знімною кришкою 9, яка легко розкручується. Під корпусом 6 встановлюється приймальна ємність користувача для розколених горіхів. Привод виконаний з можливістю обертання шнека 5 в протилежних напрямках, для управління приводом на корпусі 2 розміщені кнопка 10 запуску, кнопка 11 зупинки і кнопка 12 реверса, а для підключення до електромережі (220 w) використаний провід 13. Корпус 6 зі шнеком 5 і кришкою 9 може бути використаний як змінна насадка до електропривода кухонного комбайна. Пристрій для розколювання горіхів працює таким чином. У корпусі 6 шляхом регулювання відстані, на яку встановлюють регулювальний язичок 14 за допомогою регулюючого гвинта 15 або іншого, забезпечують розмір зазору між шнеком 5 і регулювальним язичком 14 близький до розміру горіхів, які необхідно розколоти (фіг. 1, 2). Натисканням кнопки 10 приводять у обертання шнек 5, у трубку 7 завантажують горіхи, які за допомогою лопатки шнека потрапляють у зазор між стрижнем шнека і регулювальним язичком 14. Під дією сил тертя і тиску горіхи розколюються та висипаються через вихідний отвір із трубкою 8 у приймальну ємність. Для покращення умов роботи та кращого очищення пристрою передбачений реверс шнеку (поз. 12), що забезпечує можливість обертання шнека в протилежних напрямках. 2 UA 78386 U Для можливості прискорення процесу та підвищення ефективності передбачена можливість збільшення кількості обертів шнека за одиницю часу. При зміні виду або розміру горіхів змінюють зазору між робочими поверхнями для розколювання горіхів (фіг. 3). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для розколювання горіхів, що містить циліндричний корпус із завантажувальним і вихідним отворами, всередині якого встановлений шнек, з'єднаний з електроприводом, при цьому між стрижнем шнека і корпусом є зазор, а корпус виконаний з можливістю встановлення під ним приймальної ємності, який відрізняється тим, що він виконаний з можливістю регулювання зазору між робочими поверхнями для розколювання горіхів, шнек містить лопатку, порожнина корпуса з протилежного від привода боку закрита знімною кришкою, а вихідний отвір виконаний знизу корпуса. 2. Пристрій за п. 1, який відрізняється тим, що виконаний із можливістю обертання шнека в протилежних напрямках. 3. Пристрій за п. 1, який відрізняється тим, що циліндричний корпус виготовлений з алюмінію або високоміцної пластмаси, або нержавіючої сталі. 4. Пристрій за пп. 1-3, який відрізняється тим, що електропривід розміщений в окремому переважно пластмасовому корпусі, при цьому циліндричний корпус приєднаний до нього або використаний як змінна насадка. 3 UA 78386 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
