Однозерновий механічний висівний апарат

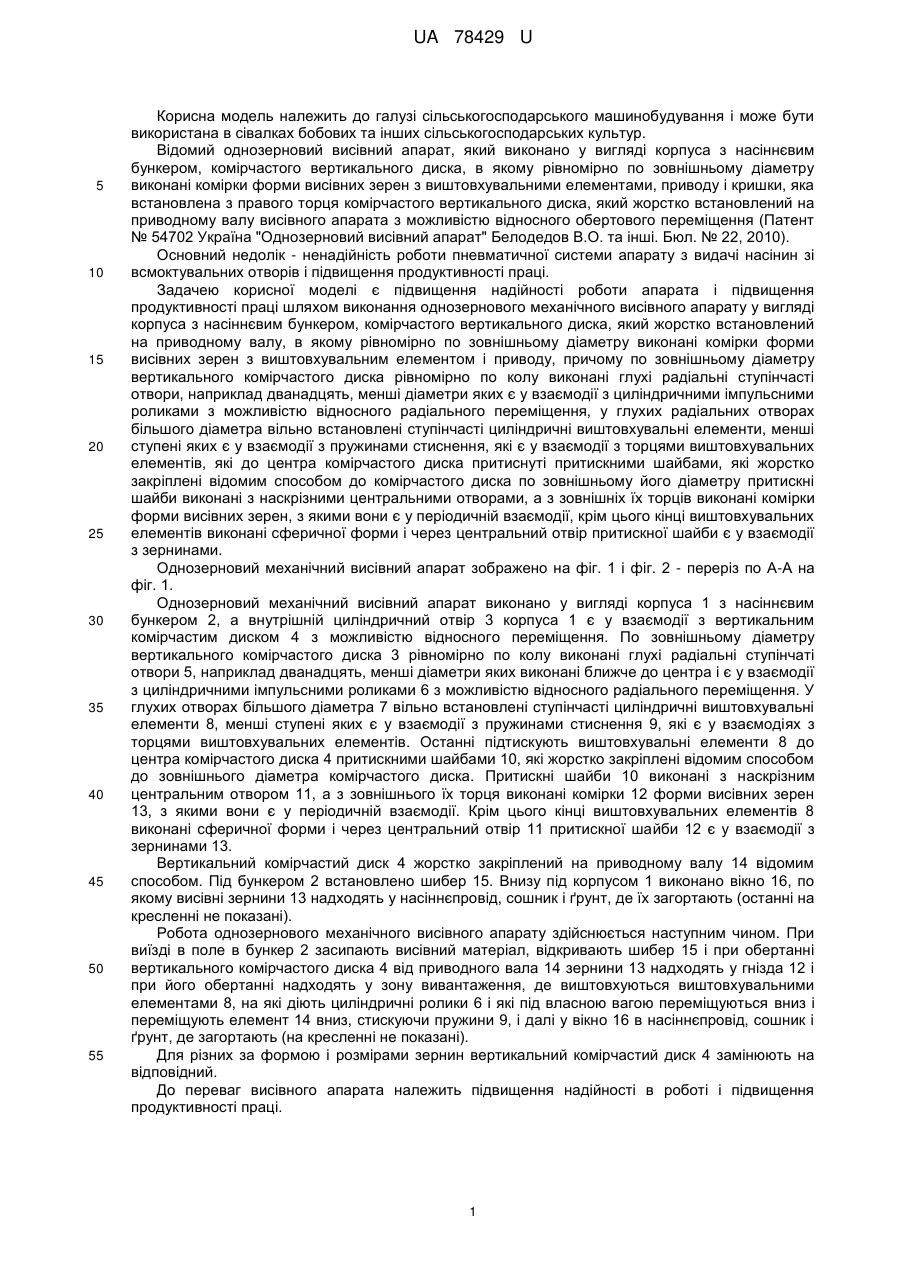

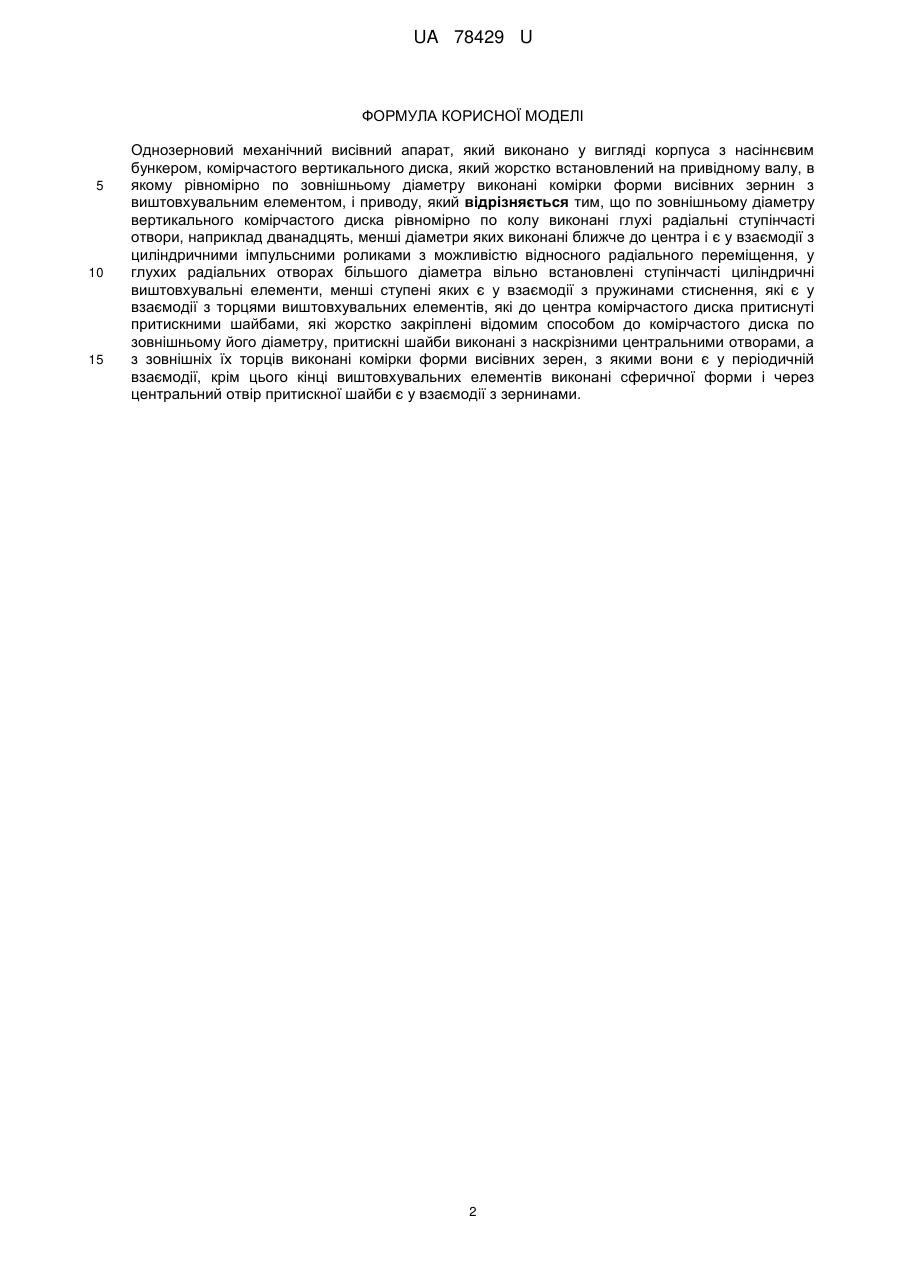

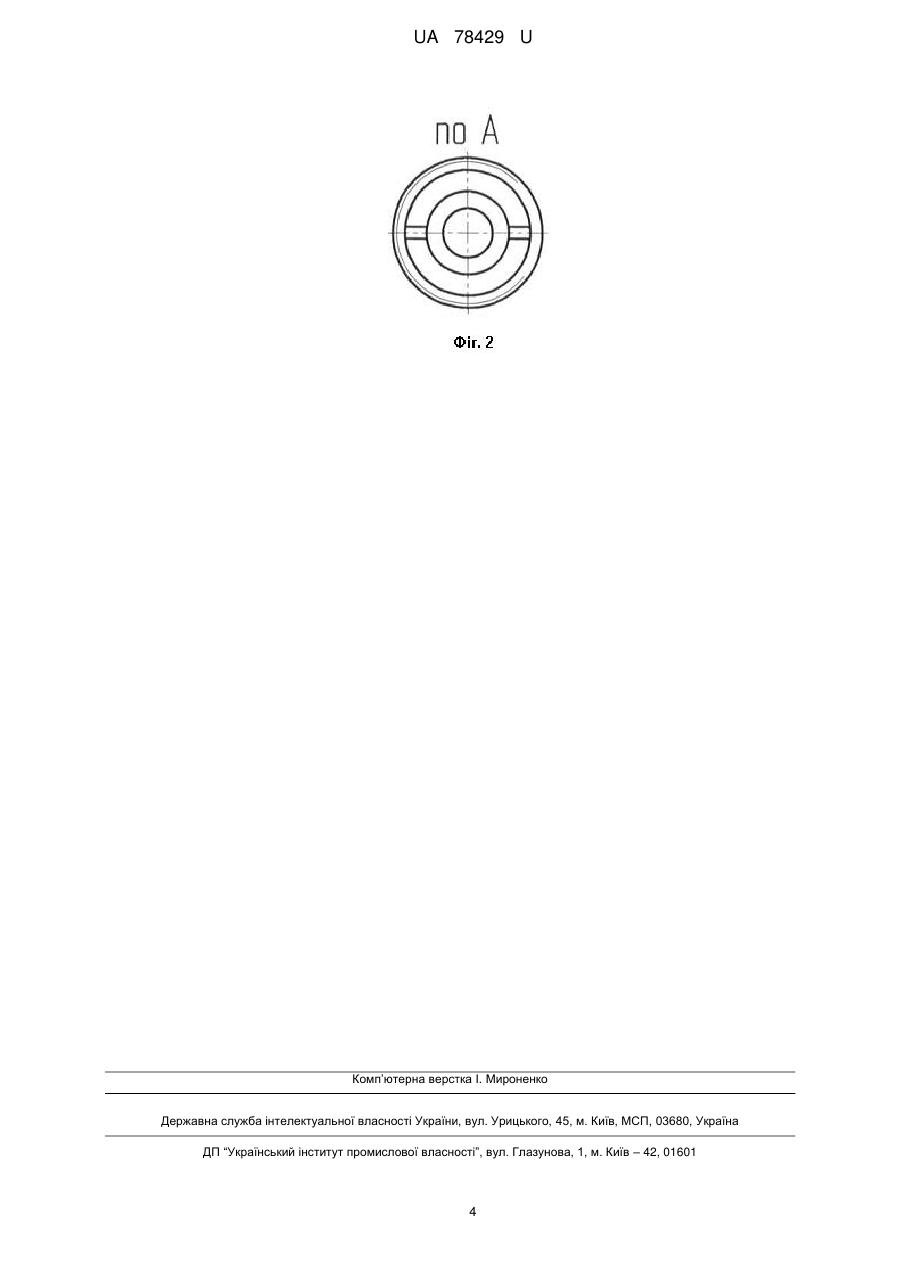

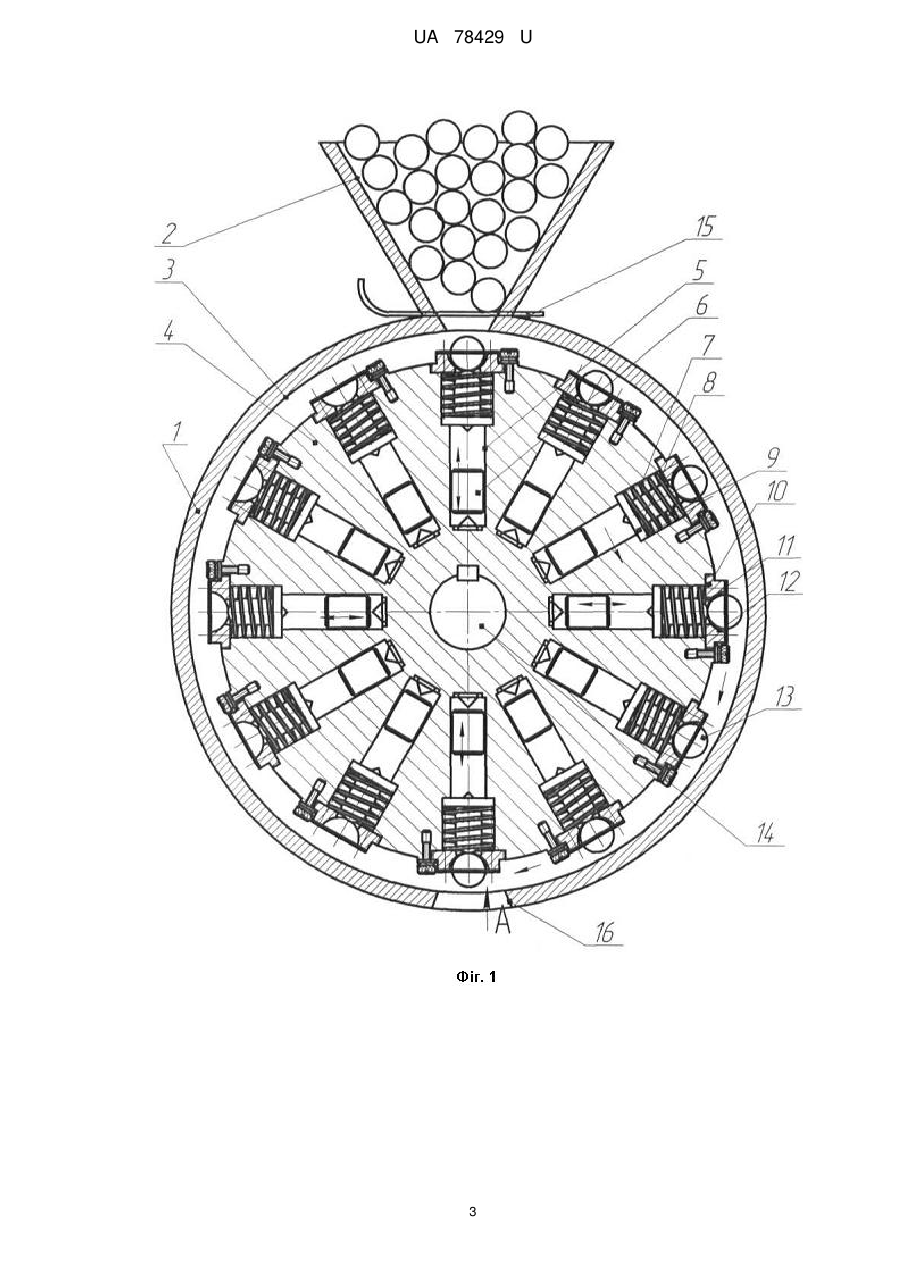

Реферат: Однозерновий механічний висівний апарат належить до сільськогосподарського машинобудування. Апарат може бути використаний в сівалках бобових та інших культур. UA 78429 U (12) UA 78429 U UA 78429 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана в сівалках бобових та інших сільськогосподарських культур. Відомий однозерновий висівний апарат, який виконано у вигляді корпуса з насіннєвим бункером, комірчастого вертикального диска, в якому рівномірно по зовнішньому діаметру виконані комірки форми висівних зерен з виштовхувальними елементами, приводу і кришки, яка встановлена з правого торця комірчастого вертикального диска, який жорстко встановлений на приводному валу висівного апарата з можливістю відносного обертового переміщення (Патент № 54702 Україна "Однозерновий висівний апарат" Белодедов В.О. та інші. Бюл. № 22, 2010). Основний недолік - ненадійність роботи пневматичної системи апарату з видачі насінин зі всмоктувальних отворів і підвищення продуктивності праці. Задачею корисної моделі є підвищення надійності роботи апарата і підвищення продуктивності праці шляхом виконання однозернового механічного висівного апарату у вигляді корпуса з насіннєвим бункером, комірчастого вертикального диска, який жорстко встановлений на приводному валу, в якому рівномірно по зовнішньому діаметру виконані комірки форми висівних зерен з виштовхувальним елементом і приводу, причому по зовнішньому діаметру вертикального комірчастого диска рівномірно по колу виконані глухі радіальні ступінчасті отвори, наприклад дванадцять, менші діаметри яких є у взаємодії з циліндричними імпульсними роликами з можливістю відносного радіального переміщення, у глухих радіальних отворах більшого діаметра вільно встановлені ступінчасті циліндричні виштовхувальні елементи, менші ступені яких є у взаємодії з пружинами стиснення, які є у взаємодії з торцями виштовхувальних елементів, які до центра комірчастого диска притиснуті притискними шайбами, які жорстко закріплені відомим способом до комірчастого диска по зовнішньому його діаметру притискні шайби виконані з наскрізними центральними отворами, а з зовнішніх їх торців виконані комірки форми висівних зерен, з якими вони є у періодичній взаємодії, крім цього кінці виштовхувальних елементів виконані сферичної форми і через центральний отвір притискної шайби є у взаємодії з зернинами. Однозерновий механічний висівний апарат зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Однозерновий механічний висівний апарат виконано у вигляді корпуса 1 з насіннєвим бункером 2, а внутрішній циліндричний отвір 3 корпуса 1 є у взаємодії з вертикальним комірчастим диском 4 з можливістю відносного переміщення. По зовнішньому діаметру вертикального комірчастого диска 3 рівномірно по колу виконані глухі радіальні ступінчаті отвори 5, наприклад дванадцять, менші діаметри яких виконані ближче до центра і є у взаємодії з циліндричними імпульсними роликами 6 з можливістю відносного радіального переміщення. У глухих отворах більшого діаметра 7 вільно встановлені ступінчасті циліндричні виштовхувальні елементи 8, менші ступені яких є у взаємодії з пружинами стиснення 9, які є у взаємодіях з торцями виштовхувальних елементів. Останні підтискують виштовхувальні елементи 8 до центра комірчастого диска 4 притискними шайбами 10, які жорстко закріплені відомим способом до зовнішнього діаметра комірчастого диска. Притискні шайби 10 виконані з наскрізним центральним отвором 11, а з зовнішнього їх торця виконані комірки 12 форми висівних зерен 13, з якими вони є у періодичній взаємодії. Крім цього кінці виштовхувальних елементів 8 виконані сферичної форми і через центральний отвір 11 притискної шайби 12 є у взаємодії з зернинами 13. Вертикальний комірчастий диск 4 жорстко закріплений на приводному валу 14 відомим способом. Під бункером 2 встановлено шибер 15. Внизу під корпусом 1 виконано вікно 16, по якому висівні зернини 13 надходять у насіннєпровід, сошник і ґрунт, де їх загортають (останні на кресленні не показані). Робота однозернового механічного висівного апарату здійснюється наступним чином. При виїзді в поле в бункер 2 засипають висівний матеріал, відкривають шибер 15 і при обертанні вертикального комірчастого диска 4 від приводного вала 14 зернини 13 надходять у гнізда 12 і при його обертанні надходять у зону вивантаження, де виштовхуються виштовхувальними елементами 8, на які діють циліндричні ролики 6 і які під власною вагою переміщуються вниз і переміщують елемент 14 вниз, стискуючи пружини 9, і далі у вікно 16 в насіннєпровід, сошник і ґрунт, де загортають (на кресленні не показані). Для різних за формою і розмірами зернин вертикальний комірчастий диск 4 замінюють на відповідний. До переваг висівного апарата належить підвищення надійності в роботі і підвищення продуктивності праці. 1 UA 78429 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Однозерновий механічний висівний апарат, який виконано у вигляді корпуса з насіннєвим бункером, комірчастого вертикального диска, який жорстко встановлений на привідному валу, в якому рівномірно по зовнішньому діаметру виконані комірки форми висівних зернин з виштовхувальним елементом, і приводу, який відрізняється тим, що по зовнішньому діаметру вертикального комірчастого диска рівномірно по колу виконані глухі радіальні ступінчаcті отвори, наприклад дванадцять, менші діаметри яких виконані ближче до центра і є у взаємодії з циліндричними імпульсними роликами з можливістю відносного радіального переміщення, у глухих радіальних отворах більшого діаметра вільно встановлені ступінчасті циліндричні виштовхувальні елементи, менші ступені яких є у взаємодії з пружинами стиснення, які є у взаємодії з торцями виштовхувальних елементів, які до центра комірчастого диска притиснуті притискними шайбами, які жорстко закріплені відомим способом до комірчастого диска по зовнішньому його діаметру, притискні шайби виконані з наскрізними центральними отворами, а з зовнішніх їх торців виконані комірки форми висівних зерен, з якими вони є у періодичній взаємодії, крім цього кінці виштовхувальних елементів виконані сферичної форми і через центральний отвір притискної шайби є у взаємодії з зернинами. 2 UA 78429 U 3 UA 78429 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
