Однозерновий висівний апарат

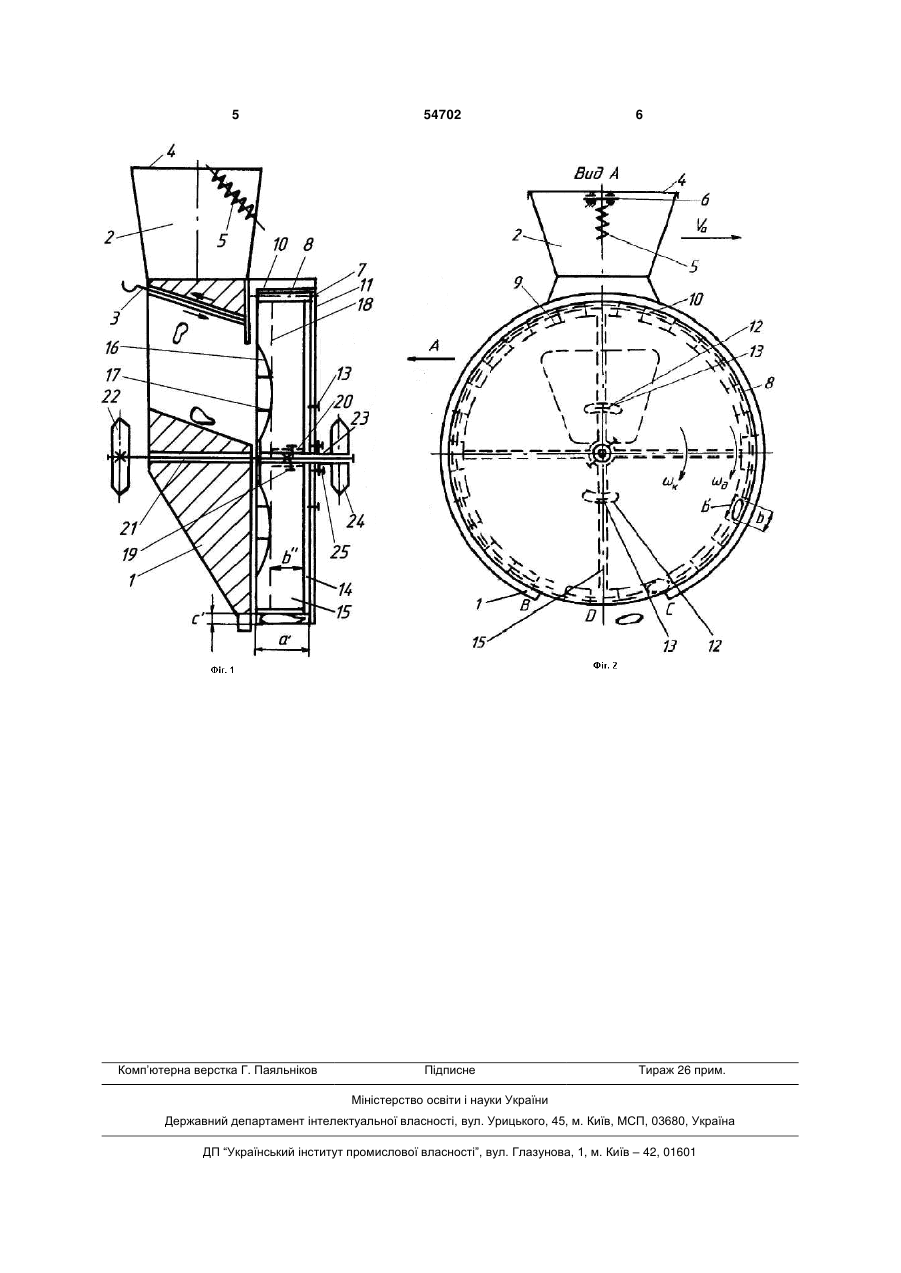

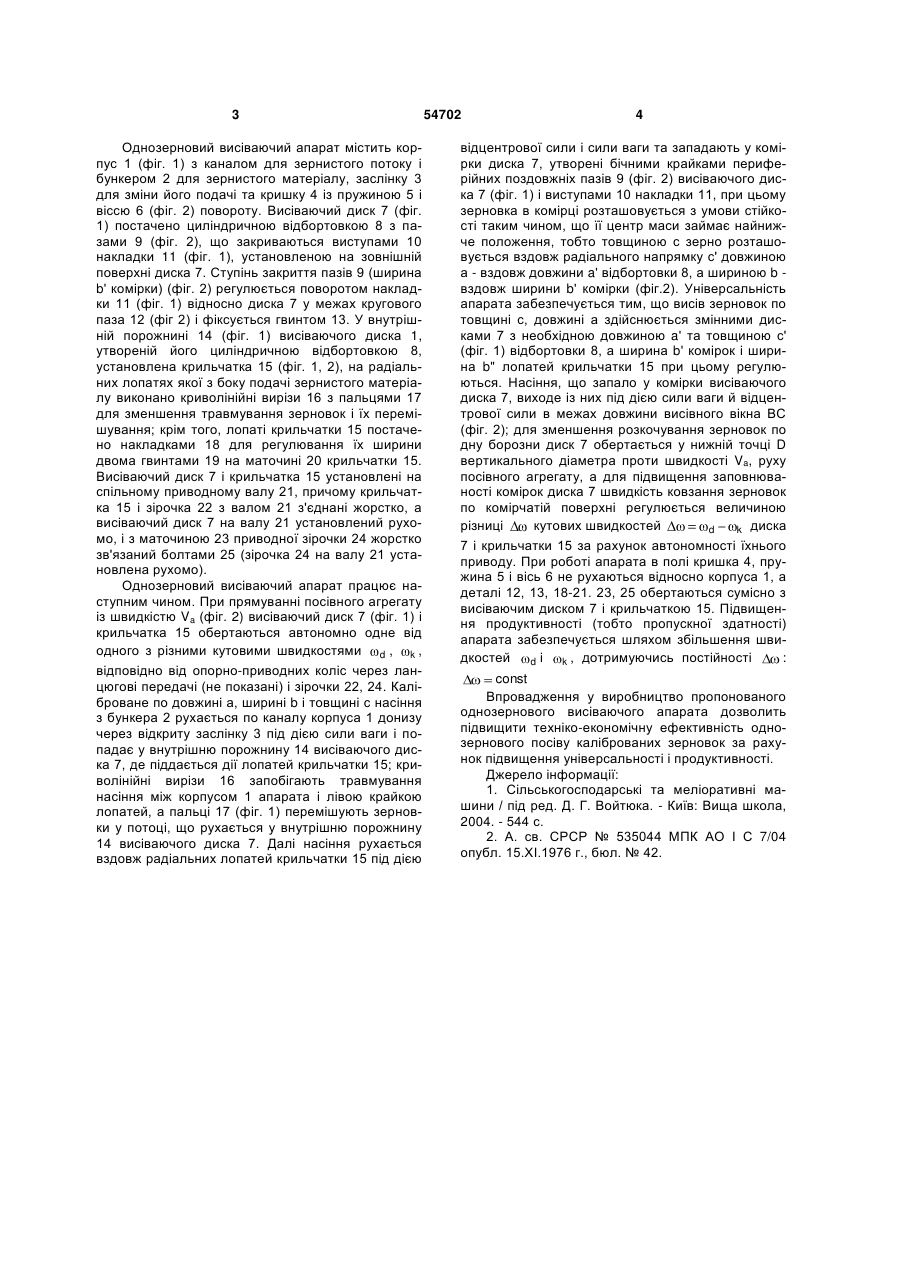

Однозерновий висівний апарат, що містить корпус, бункер, комірчастий вертикальний диск і крильчатку, оснащені автономним приводом, який відрізняється тим, що комірки диска утворено бічними крайками периферійних поздовжніх пазів, рівномірно розміщених по окружності, і виступами накладки, встановленої на торцевій поверхні диска з можливістю повороту, виступи накладки зміщені відносно один одного, а лопаті крильчатки виконано із змінюваною шириною і криволінійними вирізами з пальцями з боку вхідного потоку зернистого матеріалу, причому довжина а', ширина b' і товщина с' периферійних поздовжніх пазів диска і виступів накладки вибрані з умови: а'=аmax+ a , Корисна модель відноситься до сільськогосподарського машинобудування і може бути використана як робочий орган сільськогосподарських машин. Відомо однозерновий висіваючий апарат з горизонтальною віссю обертання для бурякових сівалок типу ССТ, що містить корпус, висіваючий диск із радіальними комірками та ролик для видалення "зайвого" насіння [1]. Недоліком відомого висіваючого апарата є низька продуктивність і універсальність через незадовільну заповнюваність комірок висіваючого диска при підвищенні швидкості ковзання насіння по комірковій поверхні диска. Найбільш близьким за технологічною сутністю до корисної моделі, що заявляється, є однозерновий висіваючий апарат з комірчаним вертикальним диском і крильчаткою з автономним приводом [2] прототип. Недоліком відомого однозернового висіваючого апарата є незадовільна універсальність і травмування насіння лопатями крильчатки. В основу корисної моделі поставлене завдання вдосконалення однозернового висіваючого апарата шляхом того, що комірки вертикального диска утворено бічними крайками периферійних пазів диска і виступами накладки, а лопаті крильчатки виконано із змінюваною шириною і криволі нійними вирізами, що приведе до підвищення його універсальності і зниженню травмування насіння лопатями крильчатки. Поставлене завдання досягається тим, що у однозерновому висіваючому апараті з корпусом, бункером, комірчаним вертикальним диском і крильчаткою, постаченими автономним приводом, згідно корисної моделі, комірки диска утворено бічними крайками периферійних поздовжніх пазів, рівномірно розмішених по окружності, і виступами накладки, встановленої на торцевій поверхні диска з можливістю повороту, виступи накладки зміщені відносно один одного, а лопаті крильчатки виконано із змінюваною шириною і криволінійними вирізами із пальцями з боку вхідного потоку зернистого матеріалу, причому довжина а' ширина b' і товщина с' периферійних поздовжніх пазів диска і виступів накладки обрано з умови: а'=аmax+ a , b'=bmax+ b , c'=cmax+ c , де аmax, bmax, cmax - макси мальні довжина, ширина й товщина зернівки; a , , c - допуски на западання зернівки у комірку і вихід з неї. (13) 54702 (11) UA (19) b'=bmax+ b , c'=cmax+ c , де аmax, bmax, cmax максимальні довжина, ширина й товщина зерновки; a , b , c - допуски на западання зерновки у комірку і вихід з неї. На фіг. 1 представлена схема однозернового висіваючого апарата, вид збоку, на фіг. 2 - вид по стрілці А на фіг. 1 (зірочка для приводу висіваючого диска не показана). U b 3 Однозерновий висіваючий апарат містить корпус 1 (фіг. 1) з каналом для зернистого потоку і бункером 2 для зернистого матеріалу, заслінку 3 для зміни його подачі та кришку 4 із пружиною 5 і віссю 6 (фіг. 2) повороту. Висіваючий диск 7 (фіг. 1) постачено циліндричною відбортовкою 8 з пазами 9 (фіг. 2), що закриваються виступами 10 накладки 11 (фіг. 1), установленою на зовнішній поверхні диска 7. Ступінь закриття пазів 9 (ширина b' комірки) (фіг. 2) регулюється поворотом накладки 11 (фіг. 1) відносно диска 7 у межах кругового паза 12 (фіг 2) і фіксується гвинтом 13. У внутрішній порожнині 14 (фіг. 1) висіваючого диска 1, утвореній його циліндричною відбортовкою 8, установлена крильчатка 15 (фіг. 1, 2), на радіальних лопатях якої з боку подачі зернистого матеріалу виконано криволінійні вирізи 16 з пальцями 17 для зменшення травмування зерновок і їх перемішування; крім того, лопаті крильчатки 15 постачено накладками 18 для регулювання їх ширини двома гвинтами 19 на маточині 20 крильчатки 15. Висіваючий диск 7 і крильчатка 15 установлені на спільному приводному валу 21, причому крильчатка 15 і зірочка 22 з валом 21 з'єднані жорстко, а висіваючий диск 7 на валу 21 установлений рухомо, і з маточиною 23 приводної зірочки 24 жорстко зв'язаний болтами 25 (зірочка 24 на валу 21 установлена рухомо). Однозерновий висіваючий апарат працює наступним чином. При прямуванні посівного агрегату із швидкістю Va (фіг. 2) висіваючий диск 7 (фіг. 1) і крильчатка 15 обертаються автономно одне від одного з різними кутовими швидкостями d , k , відповідно від опорно-приводних коліс через ланцюгові передачі (не показані) і зірочки 22, 24. Каліброване по довжині а, ширині b і товщині с насіння з бункера 2 рухається по каналу корпуса 1 донизу через відкриту заслінку 3 під дією сили ваги і попадає у внутрішню порожнину 14 висіваючого диска 7, де піддається дії лопатей крильчатки 15; криволінійні вирізи 16 запобігають травмування насіння між корпусом 1 апарата і лівою крайкою лопатей, а пальці 17 (фіг. 1) перемішують зерновки у потоці, що рухається у внутрішню порожнину 14 висіваючого диска 7. Далі насіння рухається вздовж радіальних лопатей крильчатки 15 під дією 54702 4 відцентрової сили і сили ваги та западають у комірки диска 7, утворені бічними крайками периферійних поздовжніх пазів 9 (фіг. 2) висіваючого диска 7 (фіг. 1) і виступами 10 накладки 11, при цьому зерновка в комірці розташовується з умови стійкості таким чином, що її центр маси займає найнижче положення, тобто товщиною с зерно розташовується вздовж радіального напрямку с' довжиною а - вздовж довжини a' відбортовки 8, а шириною b вздовж ширини b' комірки (фіг.2). Універсальність апарата забезпечується тим, що висів зерновок по товщині с, довжині а здійснюється змінними дисками 7 з необхідною довжиною a' та товщиною с' (фіг. 1) відбортовки 8, а ширина b' комірок і ширина b" лопатей крильчатки 15 при цьому регулюються. Насіння, що запало у комірки висіваючого диска 7, виходе із них під дією сили ваги й відцентрової сили в межах довжини висівного вікна ВС (фіг. 2); для зменшення розкочування зерновок по дну борозни диск 7 обертається у нижній точці D вертикального діаметра проти швидкості Va, руху посівного агрегату, а для підвищення заповнюваності комірок диска 7 швидкість ковзання зерновок по комірчатій поверхні регулюється величиною різниці кутових швидкостей d k диска 7 і крильчатки 15 за рахунок автономності їхнього приводу. При роботі апарата в полі кришка 4, пружина 5 і вісь 6 не рухаються відносно корпуса 1, а деталі 12, 13, 18-21. 23, 25 обертаються сумісно з висіваючим диском 7 і крильчаткою 15. Підвищення продуктивності (тобто пропускної здатності) апарата забезпечується шляхом збільшення швидкостей d і k , дотримуючись постійності : const Впровадження у виробництво пропонованого однозернового висіваючого апарата дозволить підвищити техніко-економічну ефективність однозернового посіву каліброваних зерновок за рахунок підвищення універсальності і продуктивності. Джерело інформації: 1. Сільськогосподарські та меліоративні машини / під ред. Д. Г. Войтюка. - Київ: Вища школа, 2004. - 544 с. 2. А. св. СРСР № 535044 МПК АО І С 7/04 опубл. 15.ХІ.1976 г., бюл. № 42. 5 Комп’ютерна верстка Г. Паяльніков 54702 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
