Манекен для моделювання, пошиття і демонстрації одягу

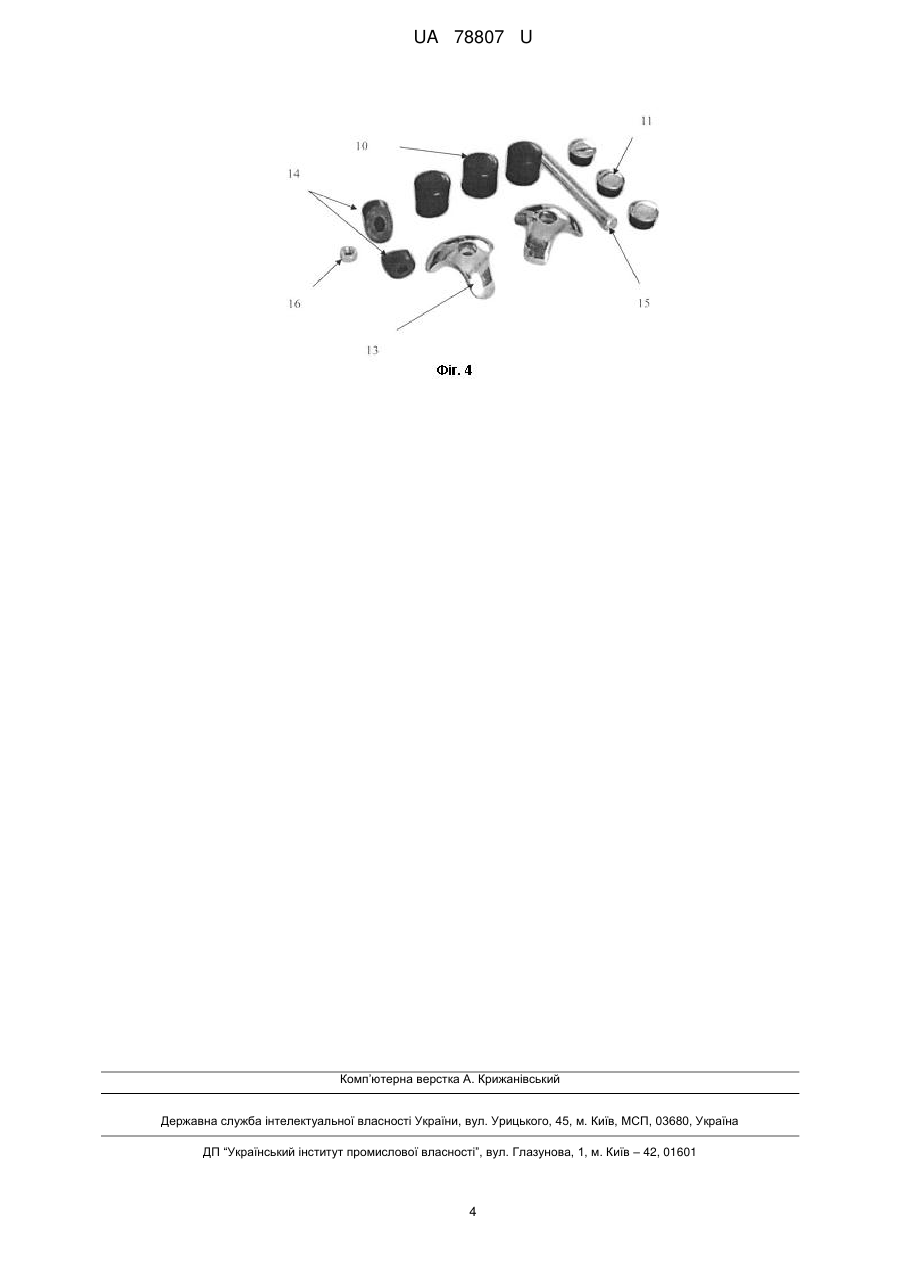

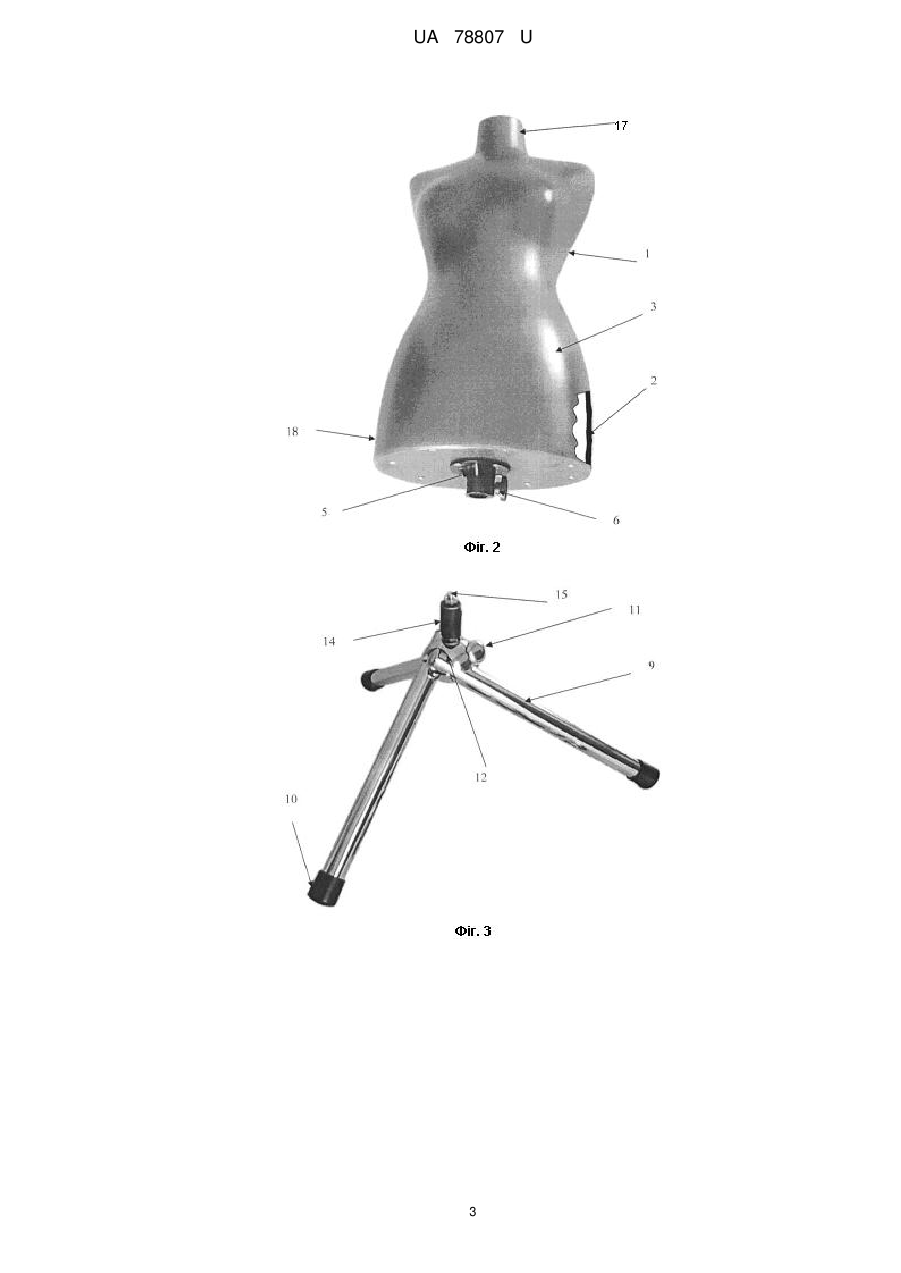

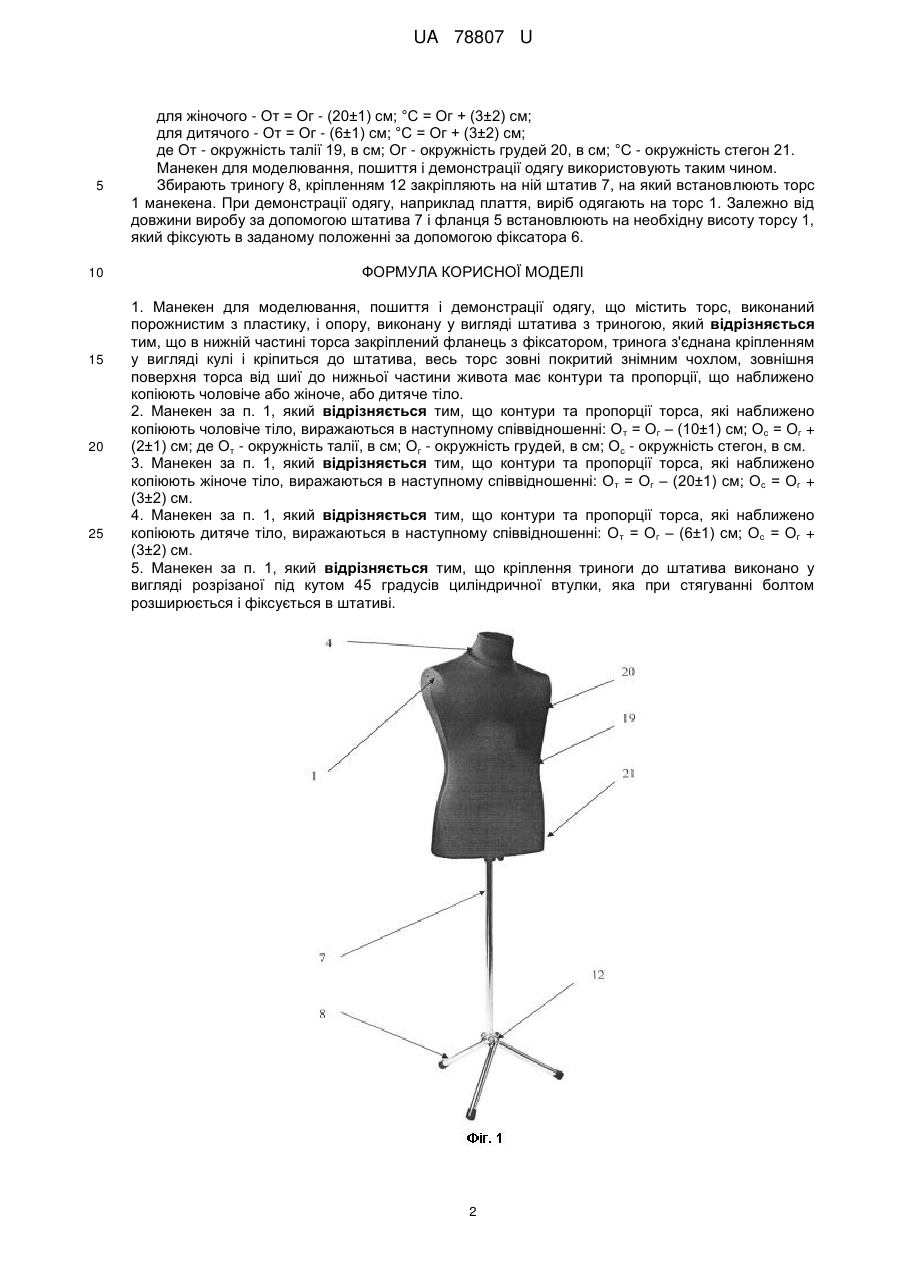

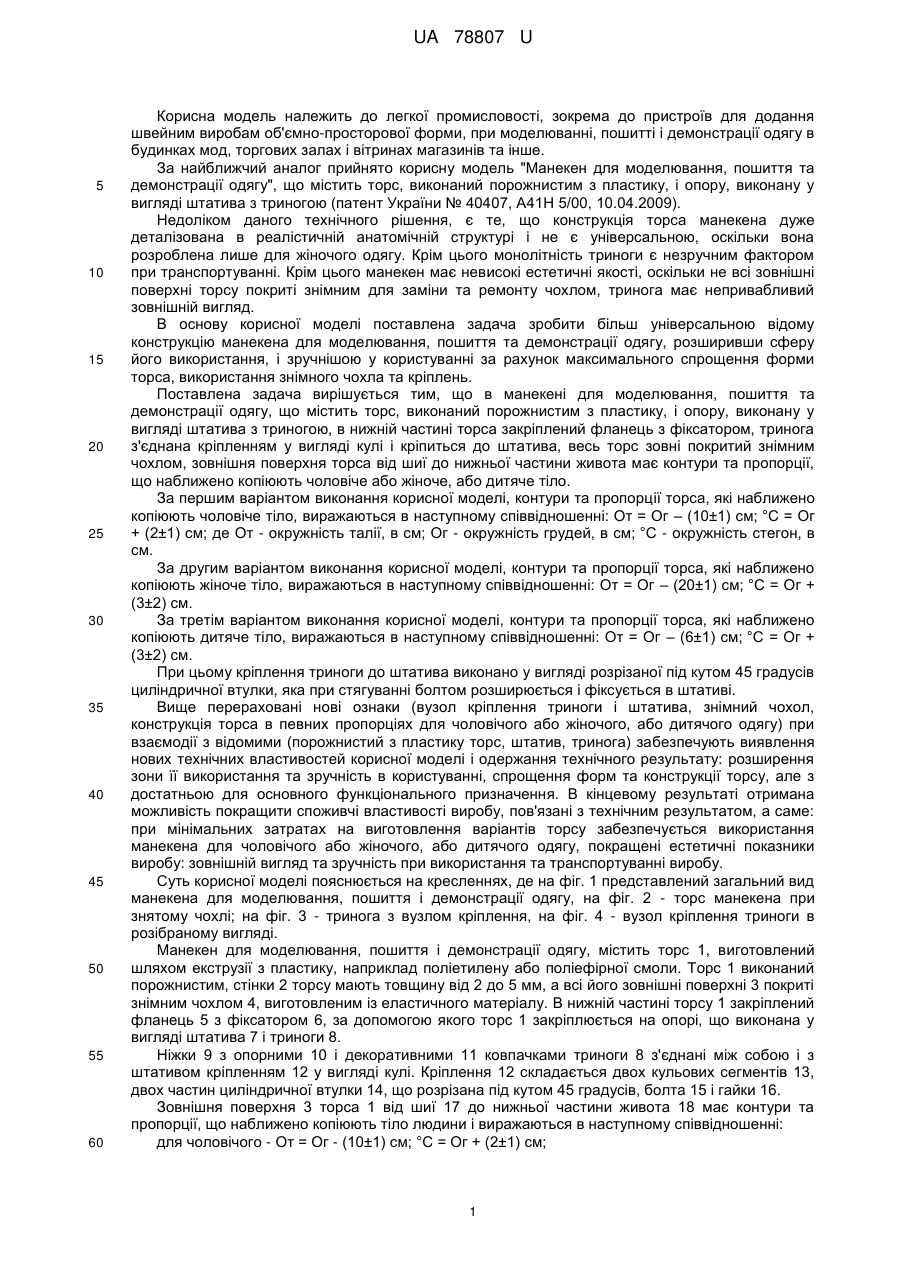

Реферат: UA 78807 U UA 78807 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, зокрема до пристроїв для додання швейним виробам об'ємно-просторової форми, при моделюванні, пошитті і демонстрації одягу в будинках мод, торгових залах і вітринах магазинів та інше. За найближчий аналог прийнято корисну модель "Манекен для моделювання, пошиття та демонстрації одягу", що містить торс, виконаний порожнистим з пластику, і опору, виконану у вигляді штатива з триногою (патент України № 40407, A41H 5/00, 10.04.2009). Недоліком даного технічного рішення, є те, що конструкція торса манекена дуже деталізована в реалістичній анатомічній структурі і не є універсальною, оскільки вона розроблена лише для жіночого одягу. Крім цього монолітність триноги є незручним фактором при транспортуванні. Крім цього манекен має невисокі естетичні якості, оскільки не всі зовнішні поверхні торсу покриті знімним для заміни та ремонту чохлом, тринога має непривабливий зовнішній вигляд. В основу корисної моделі поставлена задача зробити більш універсальною відому конструкцію манекена для моделювання, пошиття та демонстрації одягу, розширивши сферу його використання, і зручнішою у користуванні за рахунок максимального спрощення форми торса, використання знімного чохла та кріплень. Поставлена задача вирішується тим, що в манекені для моделювання, пошиття та демонстрації одягу, що містить торс, виконаний порожнистим з пластику, і опору, виконану у вигляді штатива з триногою, в нижній частині торса закріплений фланець з фіксатором, тринога з'єднана кріпленням у вигляді кулі і кріпиться до штатива, весь торс зовні покритий знімним чохлом, зовнішня поверхня торса від шиї до нижньої частини живота має контури та пропорції, що наближено копіюють чоловіче або жіноче, або дитяче тіло. За першим варіантом виконання корисної моделі, контури та пропорції торса, які наближено копіюють чоловіче тіло, виражаються в наступному співвідношенні: От = Ог – (10±1) см; °C = Ог + (2±1) см; де От - окружність талії, в см; Ог - окружність грудей, в см; °C - окружність стегон, в см. За другим варіантом виконання корисної моделі, контури та пропорції торса, які наближено копіюють жіноче тіло, виражаються в наступному співвідношенні: От = Ог – (20±1) см; °C = Ог + (3±2) см. За третім варіантом виконання корисної моделі, контури та пропорції торса, які наближено копіюють дитяче тіло, виражаються в наступному співвідношенні: От = Ог – (6±1) см; °C = Ог + (3±2) см. При цьому кріплення триноги до штатива виконано у вигляді розрізаної під кутом 45 градусів циліндричної втулки, яка при стягуванні болтом розширюється і фіксується в штативі. Вище перераховані нові ознаки (вузол кріплення триноги і штатива, знімний чохол, конструкція торса в певних пропорціях для чоловічого або жіночого, або дитячого одягу) при взаємодії з відомими (порожнистий з пластику торс, штатив, тринога) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату: розширення зони її використання та зручність в користуванні, спрощення форм та конструкції торсу, але з достатньою для основного функціонального призначення. В кінцевому результаті отримана можливість покращити споживчі властивості виробу, пов'язані з технічним результатом, а саме: при мінімальних затратах на виготовлення варіантів торсу забезпечується використання манекена для чоловічого або жіночого, або дитячого одягу, покращені естетичні показники виробу: зовнішній вигляд та зручність при використання та транспортуванні виробу. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 представлений загальний вид манекена для моделювання, пошиття і демонстрації одягу, на фіг. 2 - торс манекена при знятому чохлі; на фіг. 3 - тринога з вузлом кріплення, на фіг. 4 - вузол кріплення триноги в розібраному вигляді. Манекен для моделювання, пошиття і демонстрації одягу, містить торс 1, виготовлений шляхом екструзії з пластику, наприклад поліетилену або поліефірної смоли. Торс 1 виконаний порожнистим, стінки 2 торсу мають товщину від 2 до 5 мм, а всі його зовнішні поверхні 3 покриті знімним чохлом 4, виготовленим із еластичного матеріалу. В нижній частині торсу 1 закріплений фланець 5 з фіксатором 6, за допомогою якого торс 1 закріплюється на опорі, що виконана у вигляді штатива 7 і триноги 8. Ніжки 9 з опорними 10 і декоративними 11 ковпачками триноги 8 з'єднані між собою і з штативом кріпленням 12 у вигляді кулі. Кріплення 12 складається двох кульових сегментів 13, двох частин циліндричної втулки 14, що розрізана під кутом 45 градусів, болта 15 і гайки 16. Зовнішня поверхня 3 торса 1 від шиї 17 до нижньої частини живота 18 має контури та пропорції, що наближено копіюють тіло людини і виражаються в наступному співвідношенні: для чоловічого - От = Ог - (10±1) см; °C = Ог + (2±1) см; 1 UA 78807 U 5 10 15 20 25 для жіночого - От = Ог - (20±1) см; °C = Ог + (3±2) см; для дитячого - От = Ог - (6±1) см; °C = Ог + (3±2) см; де От - окружність талії 19, в см; Ог - окружність грудей 20, в см; °C - окружність стегон 21. Манекен для моделювання, пошиття і демонстрації одягу використовують таким чином. Збирають триногу 8, кріпленням 12 закріпляють на ній штатив 7, на який встановлюють торс 1 манекена. При демонстрації одягу, наприклад плаття, виріб одягають на торс 1. Залежно від довжини виробу за допомогою штатива 7 і фланця 5 встановлюють на необхідну висоту торсу 1, який фіксують в заданому положенні за допомогою фіксатора 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Манекен для моделювання, пошиття і демонстрації одягу, що містить торс, виконаний порожнистим з пластику, і опору, виконану у вигляді штатива з триногою, який відрізняється тим, що в нижній частині торса закріплений фланець з фіксатором, тринога з'єднана кріпленням у вигляді кулі і кріпиться до штатива, весь торс зовні покритий знімним чохлом, зовнішня поверхня торса від шиї до нижньої частини живота має контури та пропорції, що наближено копіюють чоловіче або жіноче, або дитяче тіло. 2. Манекен за п. 1, який відрізняється тим, що контури та пропорції торса, які наближено копіюють чоловіче тіло, виражаються в наступному співвідношенні: О т = Ог – (10±1) см; Ос = Ог + (2±1) см; де От - окружність талії, в см; Ог - окружність грудей, в см; Ос - окружність стегон, в см. 3. Манекен за п. 1, який відрізняється тим, що контури та пропорції торса, які наближено копіюють жіноче тіло, виражаються в наступному співвідношенні: О т = Ог – (20±1) см; Ос = Ог + (3±2) см. 4. Манекен за п. 1, який відрізняється тим, що контури та пропорції торса, які наближено копіюють дитяче тіло, виражаються в наступному співвідношенні: О т = Ог – (6±1) см; Ос = Ог + (3±2) см. 5. Манекен за п. 1, який відрізняється тим, що кріплення триноги до штатива виконано у вигляді розрізаної під кутом 45 градусів циліндричної втулки, яка при стягуванні болтом розширюється і фіксується в штативі. 2 UA 78807 U 3 UA 78807 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
