Пересувний павільйон для демонстрування творів образотворчого мистецтва

Номер патенту: 79107

Опубліковано: 10.04.2013

Автор: Малкін Олег Олександрович

Завантажити PDF файл.

Формула / Реферат

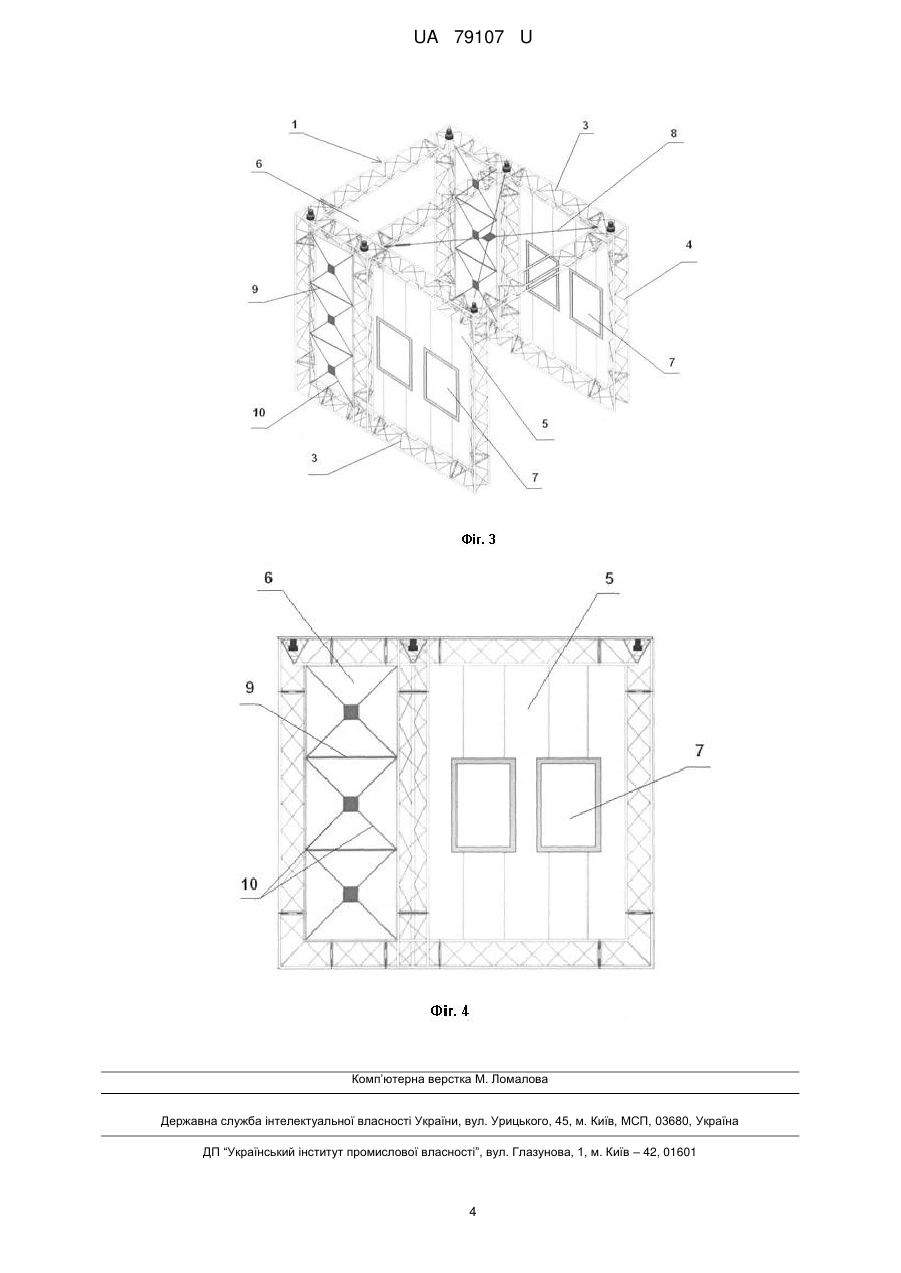

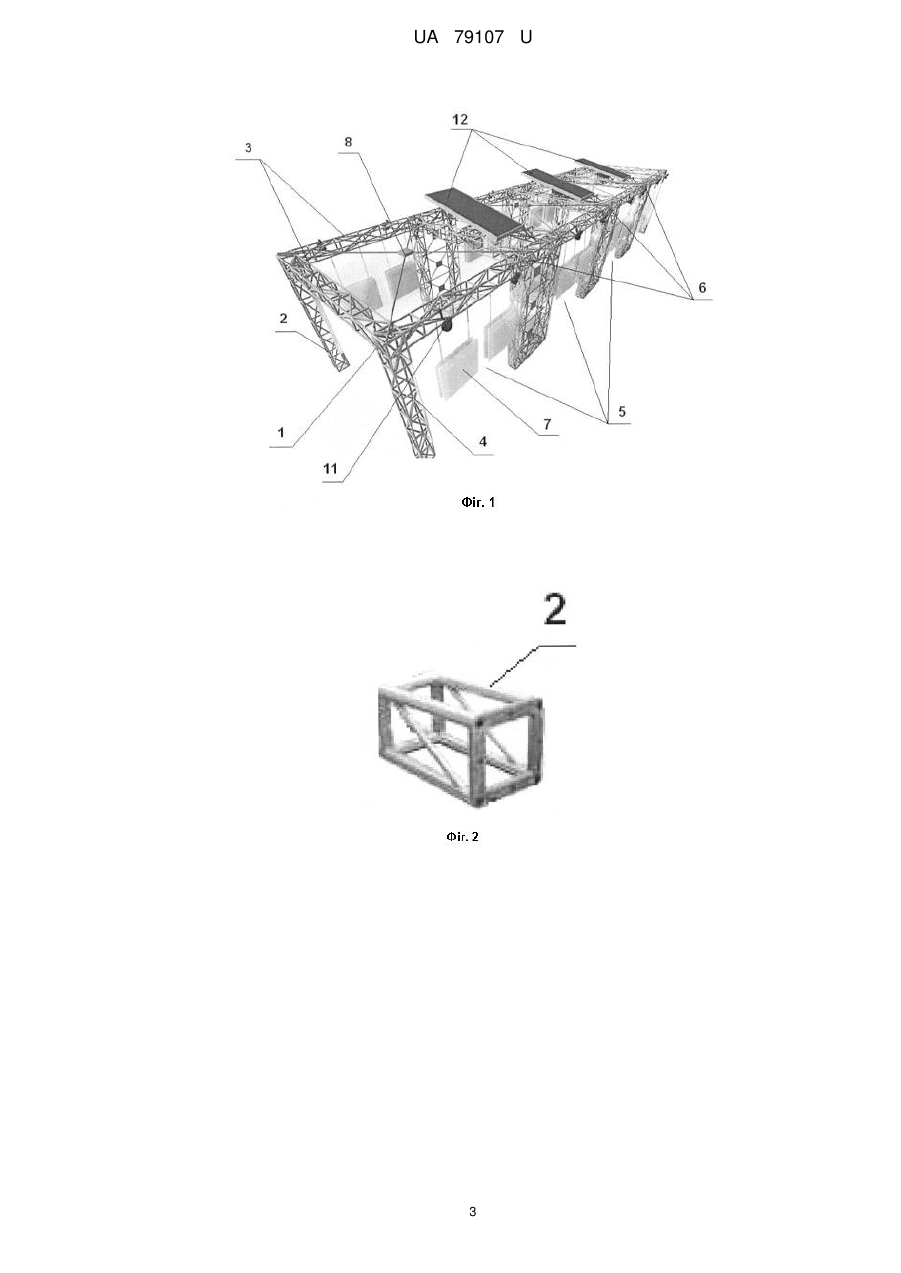

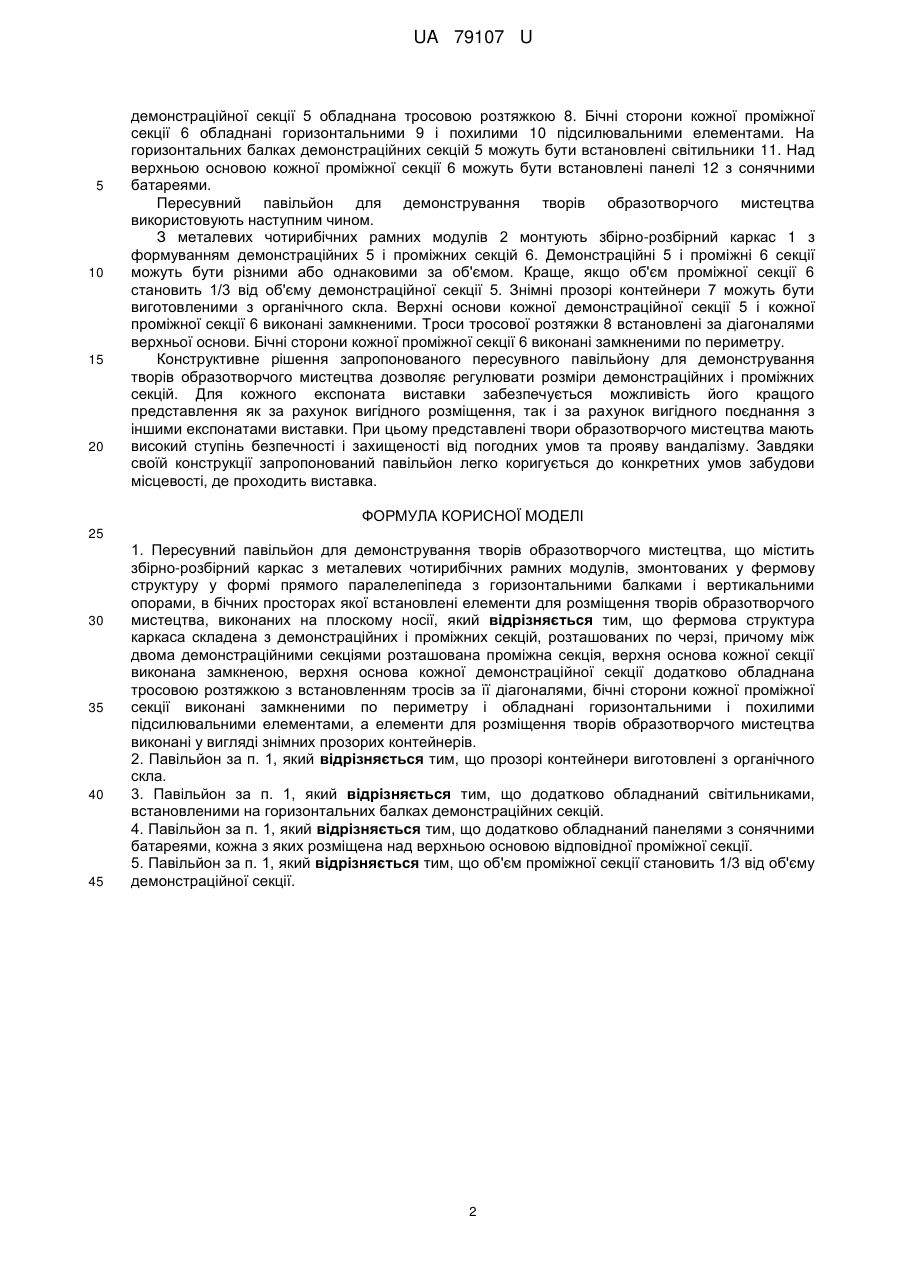

1. Пересувний павільйон для демонстрування творів образотворчого мистецтва, що містить збірно-розбірний каркас з металевих чотирибічних рамних модулів, змонтованих у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками і вертикальними опорами, в бічних просторах якої встановлені елементи для розміщення творів образотворчого мистецтва, виконаних на плоскому носії, який відрізняється тим, що фермова структура каркаса складена з демонстраційних і проміжних секцій, розташованих по черзі, причому між двома демонстраційними секціями розташована проміжна секція, верхня основа кожної секції виконана замкненою, верхня основа кожної демонстраційної секції додатково обладнана тросовою розтяжкою з встановленням тросів за її діагоналями, бічні сторони кожної проміжної секції виконані замкненими по периметру і обладнані горизонтальними і похилими підсилювальними елементами, а елементи для розміщення творів образотворчого мистецтва виконані у вигляді знімних прозорих контейнерів.

2. Павільйон за п. 1, який відрізняється тим, що прозорі контейнери виготовлені з органічного скла.

3. Павільйон за п. 1, який відрізняється тим, що додатково обладнаний світильниками, встановленими на горизонтальних балках демонстраційних секцій.

4. Павільйон за п. 1, який відрізняється тим, що додатково обладнаний панелями з сонячними батареями, кожна з яких розміщена над верхньою основою відповідної проміжної секції.

5. Павільйон за п. 1, який відрізняється тим, що об'єм проміжної секції становить 1/3 від об'єму демонстраційної секції.

Текст

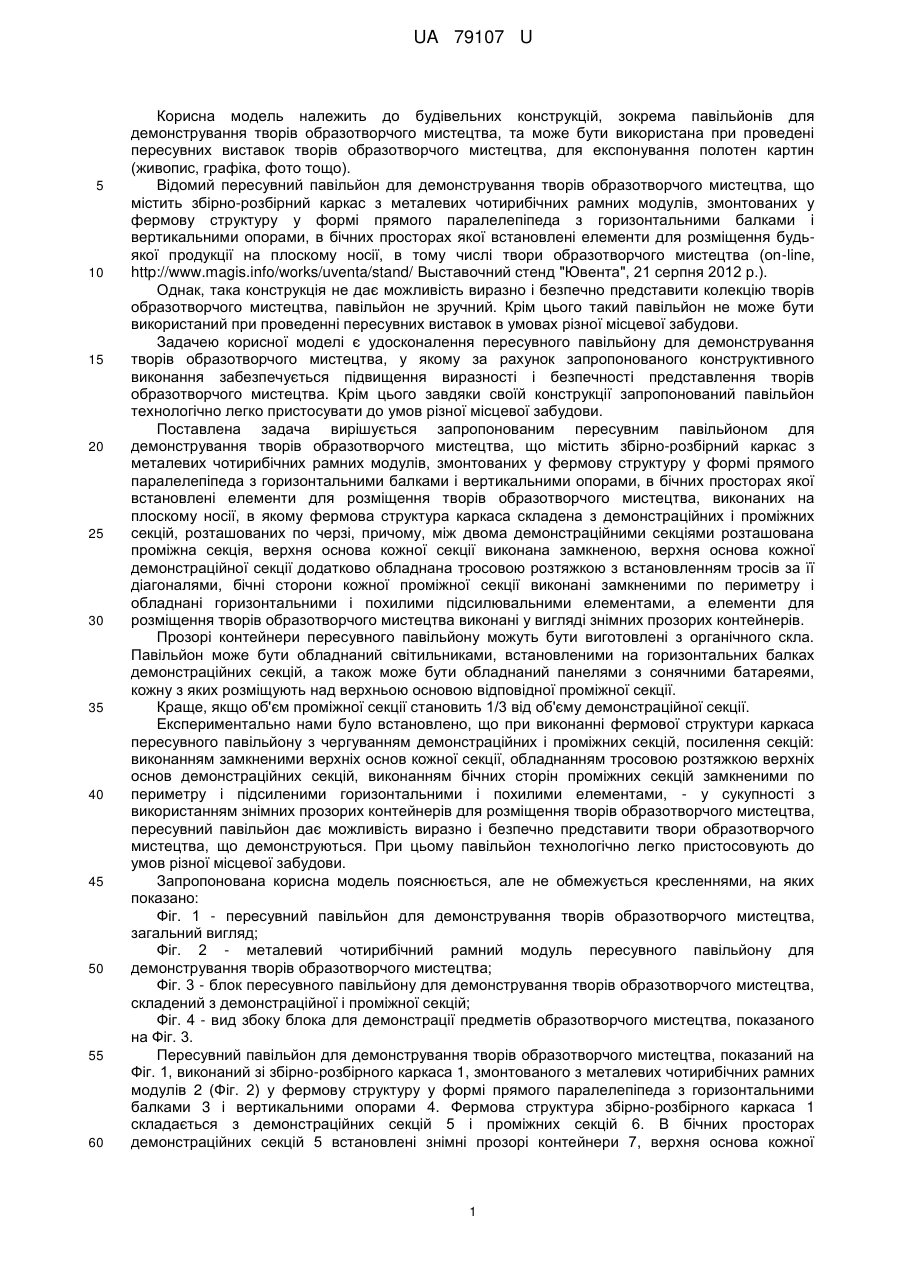

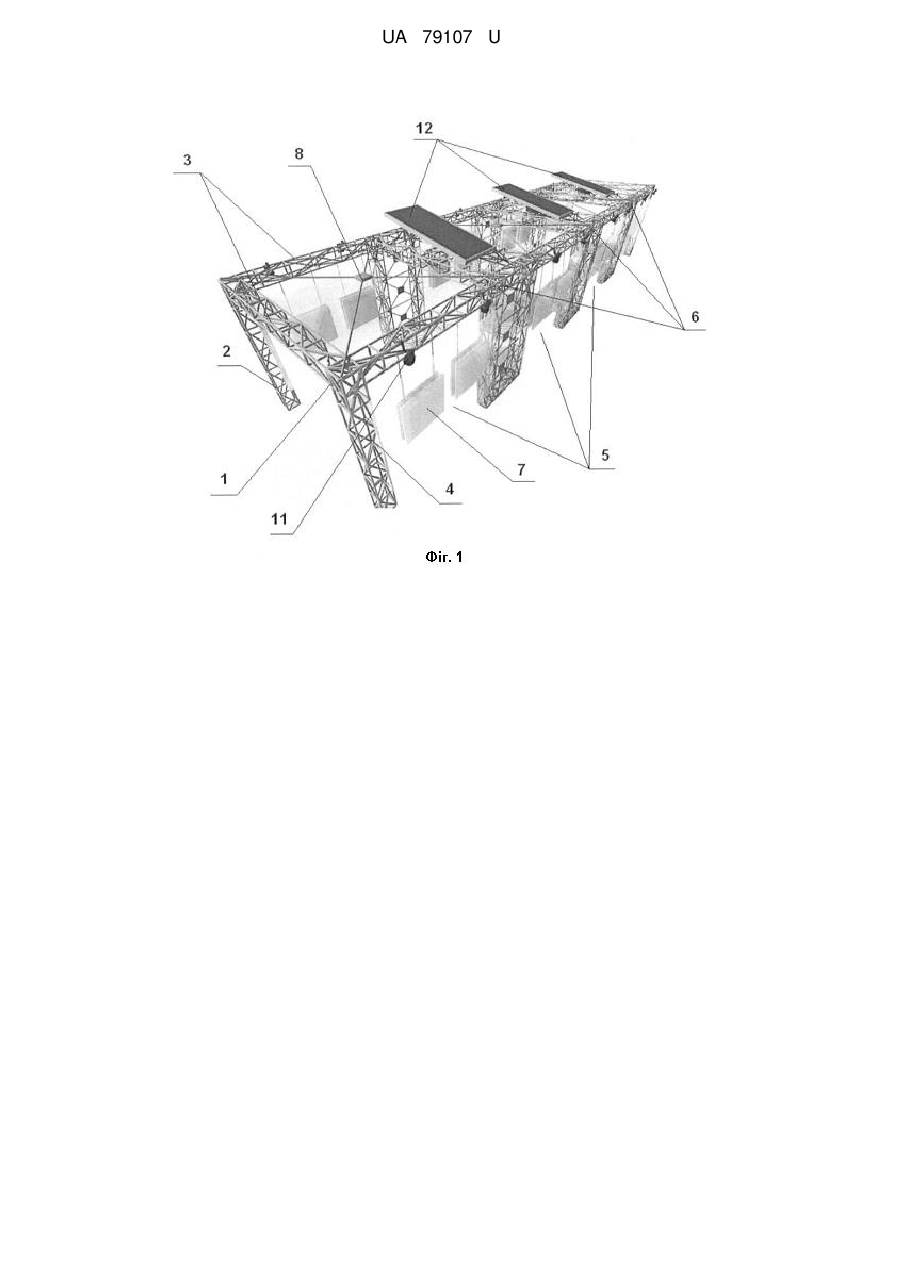

Реферат: Пересувний павільйон для демонстрування творів образотворчого мистецтва містить збірнорозбірний каркас з металевих чотирибічних рамних модулів, змонтованих у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками і вертикальними опорами, в бічних просторах якої встановлені елементи для розміщення творів образотворчого мистецтва. При цьому фермова структура каркаса складена з демонстраційних і проміжних секцій, розташованих по черзі, причому між двома демонстраційними секціями розташована проміжна секція, верхня основа кожної секції виконана замкненою, верхня основа кожної демонстраційної секції додатково обладнана тросовою розтяжкою з встановленням тросів за її діагоналями, бічні сторони кожної проміжної секції виконані замкненими по периметру і обладнані горизонтальними і похилими підсилювальними елементами, а елементи для розміщення творів образотворчого мистецтва виконані у вигляді знімних прозорих контейнерів. UA 79107 U (54) ПЕРЕСУВНИЙ ПАВІЛЬЙОН ДЛЯ ДЕМОНСТРУВАННЯ ТВОРІВ ОБРАЗОТВОРЧОГО МИСТЕЦТВА UA 79107 U UA 79107 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних конструкцій, зокрема павільйонів для демонстрування творів образотворчого мистецтва, та може бути використана при проведені пересувних виставок творів образотворчого мистецтва, для експонування полотен картин (живопис, графіка, фото тощо). Відомий пересувний павільйон для демонстрування творів образотворчого мистецтва, що містить збірно-розбірний каркас з металевих чотирибічних рамних модулів, змонтованих у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками і вертикальними опорами, в бічних просторах якої встановлені елементи для розміщення будьякої продукції на плоскому носії, в тому числі твори образотворчого мистецтва (on-line, http://www.magis.info/works/uventa/stand/ Выставочний стенд "Ювента", 21 серпня 2012 р.). Однак, така конструкція не дає можливість виразно і безпечно представити колекцію творів образотворчого мистецтва, павільйон не зручний. Крім цього такий павільйон не може бути використаний при проведенні пересувних виставок в умовах різної місцевої забудови. Задачею корисної моделі є удосконалення пересувного павільйону для демонстрування творів образотворчого мистецтва, у якому за рахунок запропонованого конструктивного виконання забезпечується підвищення виразності і безпечності представлення творів образотворчого мистецтва. Крім цього завдяки своїй конструкції запропонований павільйон технологічно легко пристосувати до умов різної місцевої забудови. Поставлена задача вирішується запропонованим пересувним павільйоном для демонстрування творів образотворчого мистецтва, що містить збірно-розбірний каркас з металевих чотирибічних рамних модулів, змонтованих у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками і вертикальними опорами, в бічних просторах якої встановлені елементи для розміщення творів образотворчого мистецтва, виконаних на плоскому носії, в якому фермова структура каркаса складена з демонстраційних і проміжних секцій, розташованих по черзі, причому, між двома демонстраційними секціями розташована проміжна секція, верхня основа кожної секції виконана замкненою, верхня основа кожної демонстраційної секції додатково обладнана тросовою розтяжкою з встановленням тросів за її діагоналями, бічні сторони кожної проміжної секції виконані замкненими по периметру і обладнані горизонтальними і похилими підсилювальними елементами, а елементи для розміщення творів образотворчого мистецтва виконані у вигляді знімних прозорих контейнерів. Прозорі контейнери пересувного павільйону можуть бути виготовлені з органічного скла. Павільйон може бути обладнаний світильниками, встановленими на горизонтальних балках демонстраційних секцій, а також може бути обладнаний панелями з сонячними батареями, кожну з яких розміщують над верхньою основою відповідної проміжної секції. Краще, якщо об'єм проміжної секції становить 1/3 від об'єму демонстраційної секції. Експериментально нами було встановлено, що при виконанні фермової структури каркаса пересувного павільйону з чергуванням демонстраційних і проміжних секцій, посилення секцій: виконанням замкненими верхніх основ кожної секції, обладнанням тросовою розтяжкою верхніх основ демонстраційних секцій, виконанням бічних сторін проміжних секцій замкненими по периметру і підсиленими горизонтальними і похилими елементами, - у сукупності з використанням знімних прозорих контейнерів для розміщення творів образотворчого мистецтва, пересувний павільйон дає можливість виразно і безпечно представити твори образотворчого мистецтва, що демонструються. При цьому павільйон технологічно легко пристосовують до умов різної місцевої забудови. Запропонована корисна модель пояснюється, але не обмежується кресленнями, на яких показано: Фіг. 1 - пересувний павільйон для демонстрування творів образотворчого мистецтва, загальний вигляд; Фіг. 2 - металевий чотирибічний рамний модуль пересувного павільйону для демонстрування творів образотворчого мистецтва; Фіг. 3 - блок пересувного павільйону для демонстрування творів образотворчого мистецтва, складений з демонстраційної і проміжної секцій; Фіг. 4 - вид збоку блока для демонстрації предметів образотворчого мистецтва, показаного на Фіг. 3. Пересувний павільйон для демонстрування творів образотворчого мистецтва, показаний на Фіг. 1, виконаний зі збірно-розбірного каркаса 1, змонтованого з металевих чотирибічних рамних модулів 2 (Фіг. 2) у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками 3 і вертикальними опорами 4. Фермова структура збірно-розбірного каркаса 1 складається з демонстраційних секцій 5 і проміжних секцій 6. В бічних просторах демонстраційних секцій 5 встановлені знімні прозорі контейнери 7, верхня основа кожної 1 UA 79107 U 5 10 15 20 демонстраційної секції 5 обладнана тросовою розтяжкою 8. Бічні сторони кожної проміжної секції 6 обладнані горизонтальними 9 і похилими 10 підсилювальними елементами. На горизонтальних балках демонстраційних секцій 5 можуть бути встановлені світильники 11. Над верхньою основою кожної проміжної секції 6 можуть бути встановлені панелі 12 з сонячними батареями. Пересувний павільйон для демонстрування творів образотворчого мистецтва використовують наступним чином. З металевих чотирибічних рамних модулів 2 монтують збірно-розбірний каркас 1 з формуванням демонстраційних 5 і проміжних секцій 6. Демонстраційні 5 і проміжні 6 секції можуть бути різними або однаковими за об'ємом. Краще, якщо об'єм проміжної секції 6 становить 1/3 від об'єму демонстраційної секції 5. Знімні прозорі контейнери 7 можуть бути виготовленими з органічного скла. Верхні основи кожної демонстраційної секції 5 і кожної проміжної секції 6 виконані замкненими. Троси тросової розтяжки 8 встановлені за діагоналями верхньої основи. Бічні сторони кожної проміжної секції 6 виконані замкненими по периметру. Конструктивне рішення запропонованого пересувного павільйону для демонстрування творів образотворчого мистецтва дозволяє регулювати розміри демонстраційних і проміжних секцій. Для кожного експоната виставки забезпечується можливість його кращого представлення як за рахунок вигідного розміщення, так і за рахунок вигідного поєднання з іншими експонатами виставки. При цьому представлені твори образотворчого мистецтва мають високий ступінь безпечності і захищеності від погодних умов та прояву вандалізму. Завдяки своїй конструкції запропонований павільйон легко коригується до конкретних умов забудови місцевості, де проходить виставка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Пересувний павільйон для демонстрування творів образотворчого мистецтва, що містить збірно-розбірний каркас з металевих чотирибічних рамних модулів, змонтованих у фермову структуру у формі прямого паралелепіпеда з горизонтальними балками і вертикальними опорами, в бічних просторах якої встановлені елементи для розміщення творів образотворчого мистецтва, виконаних на плоскому носії, який відрізняється тим, що фермова структура каркаса складена з демонстраційних і проміжних секцій, розташованих по черзі, причому між двома демонстраційними секціями розташована проміжна секція, верхня основа кожної секції виконана замкненою, верхня основа кожної демонстраційної секції додатково обладнана тросовою розтяжкою з встановленням тросів за її діагоналями, бічні сторони кожної проміжної секції виконані замкненими по периметру і обладнані горизонтальними і похилими підсилювальними елементами, а елементи для розміщення творів образотворчого мистецтва виконані у вигляді знімних прозорих контейнерів. 2. Павільйон за п. 1, який відрізняється тим, що прозорі контейнери виготовлені з органічного скла. 3. Павільйон за п. 1, який відрізняється тим, що додатково обладнаний світильниками, встановленими на горизонтальних балках демонстраційних секцій. 4. Павільйон за п. 1, який відрізняється тим, що додатково обладнаний панелями з сонячними батареями, кожна з яких розміщена над верхньою основою відповідної проміжної секції. 5. Павільйон за п. 1, який відрізняється тим, що об'єм проміжної секції становить 1/3 від об'єму демонстраційної секції. 2 UA 79107 U 3 UA 79107 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Mobile pavilion for demonstration of works of fine arts

Автори англійською

Malkin Oleh Oleksandrovych

Назва патенту російською

Передвижной павильон для демонстрации произведений изобразительного искусства

Автори російською

Малкин Олег Александрович

МПК / Мітки

МПК: E04B 1/342, E04B 1/18

Мітки: образотворчого, пересувний, творів, мистецтва, павільйон, демонстрування
