Різальна пластина

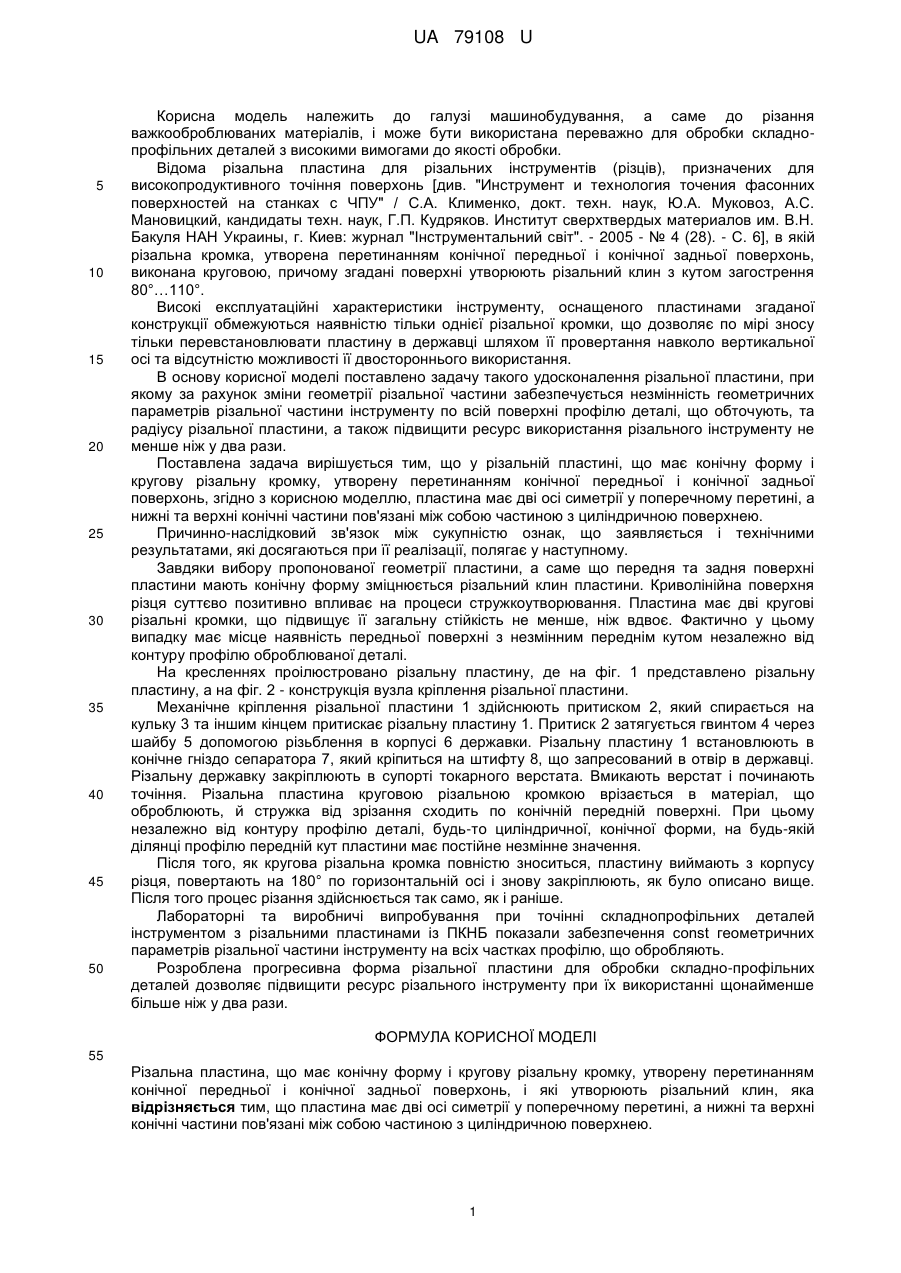

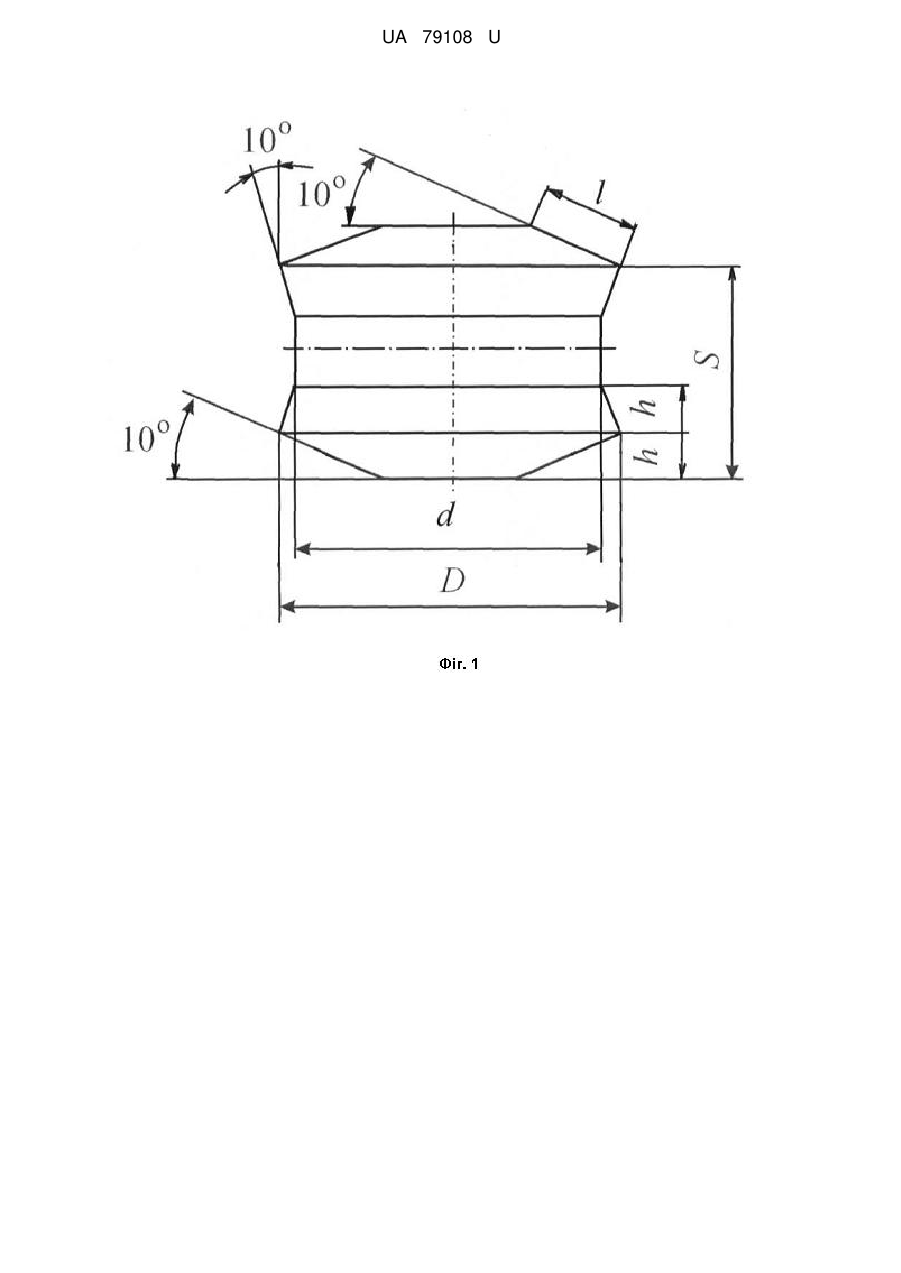

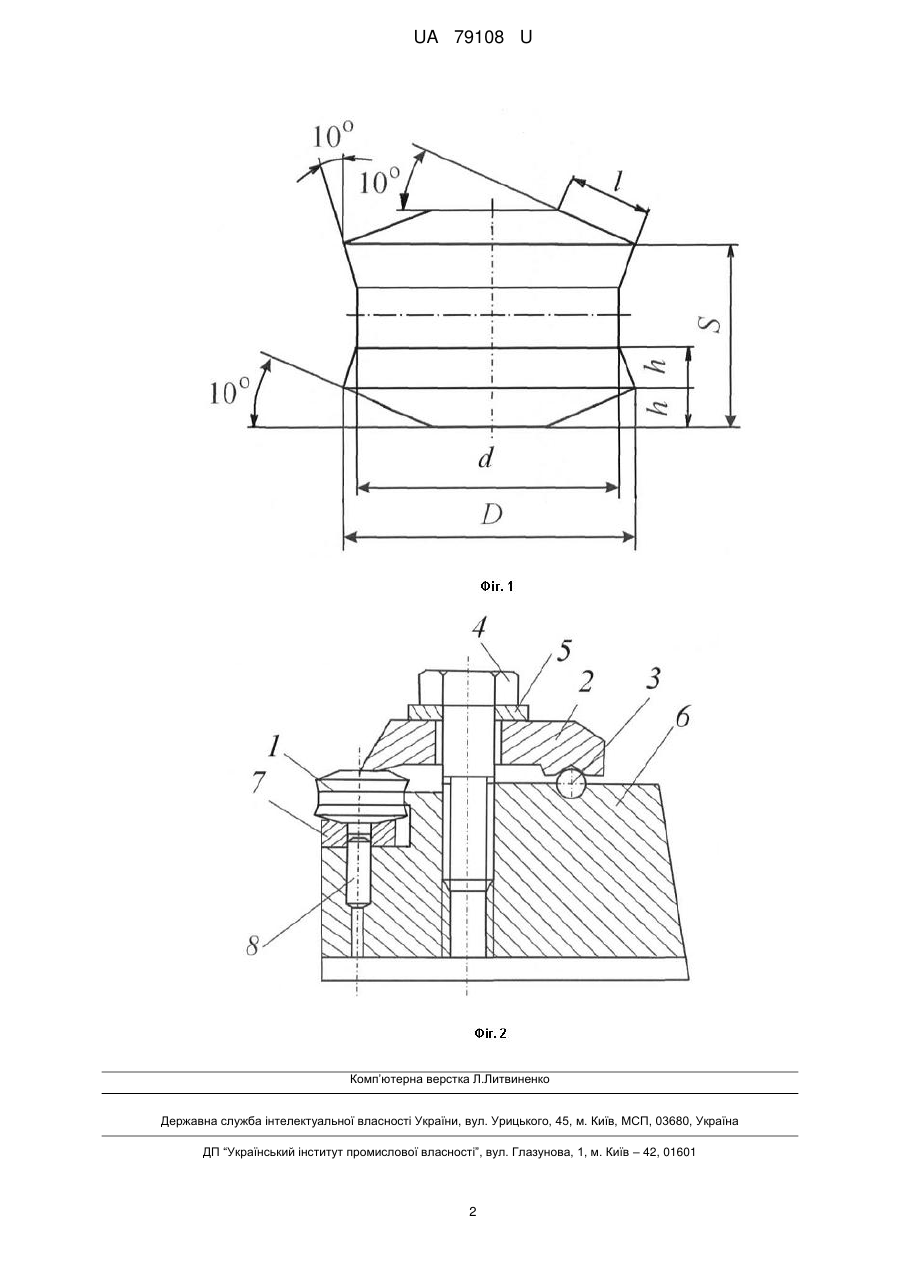

Реферат: Різальна пластина має конічну форму і кругову різальну кромку, утворену перетинанням конічної передньої і конічної задньої поверхонь, і які утворюють різальний клин. Пластина має дві осі симетрії у поперечному перетині, а нижні та верхні конічні частини пов'язані між собою частиною з циліндричною поверхнею. UA 79108 U (12) UA 79108 U UA 79108 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до різання важкооброблюваних матеріалів, і може бути використана переважно для обробки складнопрофільних деталей з високими вимогами до якості обробки. Відома різальна пластина для різальних інструментів (різців), призначених для високопродуктивного точіння поверхонь [див. "Инструмент и технология точения фасонних поверхностей на станках с ЧПУ" / С.А. Клименко, докт. техн. наук, Ю.А. Муковоз, А.С. Мановицкий, кандидаты техн. наук, Г.П. Кудряков. Институт сверхтвердых материалов им. В.Н. Бакуля НАН Украины, г. Киев: журнал "Інструментальний світ". - 2005 - № 4 (28). - С. 6], в якій різальна кромка, утворена перетинанням конічної передньої і конічної задньої поверхонь, виконана круговою, причому згадані поверхні утворюють різальний клин з кутом загострення 80°…110°. Високі експлуатаційні характеристики інструменту, оснащеного пластинами згаданої конструкції обмежуються наявністю тільки однієї різальної кромки, що дозволяє по мірі зносу тільки перевстановлювати пластину в державці шляхом її провертання навколо вертикальної осі та відсутністю можливості її двостороннього використання. В основу корисної моделі поставлено задачу такого удосконалення різальної пластини, при якому за рахунок зміни геометрії різальної частини забезпечується незмінність геометричних параметрів різальної частини інструменту по всій поверхні профілю деталі, що обточують, та радіусу різальної пластини, а також підвищити ресурс використання різального інструменту не менше ніж у два рази. Поставлена задача вирішується тим, що у різальній пластині, що має конічну форму і кругову різальну кромку, утворену перетинанням конічної передньої і конічної задньої поверхонь, згідно з корисною моделлю, пластина має дві осі симетрії у поперечному перетині, а нижні та верхні конічні частини пов'язані між собою частиною з циліндричною поверхнею. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки вибору пропонованої геометрії пластини, а саме що передня та задня поверхні пластини мають конічну форму зміцнюється різальний клин пластини. Криволінійна поверхня різця суттєво позитивно впливає на процеси стружкоутворювання. Пластина має дві кругові різальні кромки, що підвищує її загальну стійкість не менше, ніж вдвоє. Фактично у цьому випадку має місце наявність передньої поверхні з незмінним переднім кутом незалежно від контуру профілю оброблюваної деталі. На кресленнях проілюстровано різальну пластину, де на фіг. 1 представлено різальну пластину, а на фіг. 2 - конструкція вузла кріплення різальної пластини. Механічне кріплення різальної пластини 1 здійснюють притиском 2, який спирається на кульку 3 та іншим кінцем притискає різальну пластину 1. Притиск 2 затягується гвинтом 4 через шайбу 5 допомогою різьблення в корпусі 6 державки. Різальну пластину 1 встановлюють в конічне гніздо сепаратора 7, який кріпиться на штифту 8, що запресований в отвір в державці. Різальну державку закріплюють в супорті токарного верстата. Вмикають верстат і починають точіння. Різальна пластина круговою різальною кромкою врізається в матеріал, що оброблюють, й стружка від зрізання сходить по конічній передній поверхні. При цьому незалежно від контуру профілю деталі, будь-то циліндричної, конічної форми, на будь-якій ділянці профілю передній кут пластини має постійне незмінне значення. Після того, як кругова різальна кромка повністю зноситься, пластину виймають з корпусу різця, повертають на 180° по горизонтальній осі і знову закріплюють, як було описано вище. Після того процес різання здійснюється так само, як і раніше. Лабораторні та виробничі випробування при точінні складнопрофільних деталей інструментом з різальними пластинами із ПКНБ показали забезпечення const геометричних параметрів різальної частини інструменту на всіх частках профілю, що обробляють. Розроблена прогресивна форма різальної пластини для обробки складно-профільних деталей дозволяє підвищити ресурс різального інструменту при їх використанні щонайменше більше ніж у два рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Різальна пластина, що має конічну форму і кругову різальну кромку, утворену перетинанням конічної передньої і конічної задньої поверхонь, і які утворюють різальний клин, яка відрізняється тим, що пластина має дві осі симетрії у поперечному перетині, а нижні та верхні конічні частини пов'язані між собою частиною з циліндричною поверхнею. 1 UA 79108 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
