Знаряддя для нарізання щілин

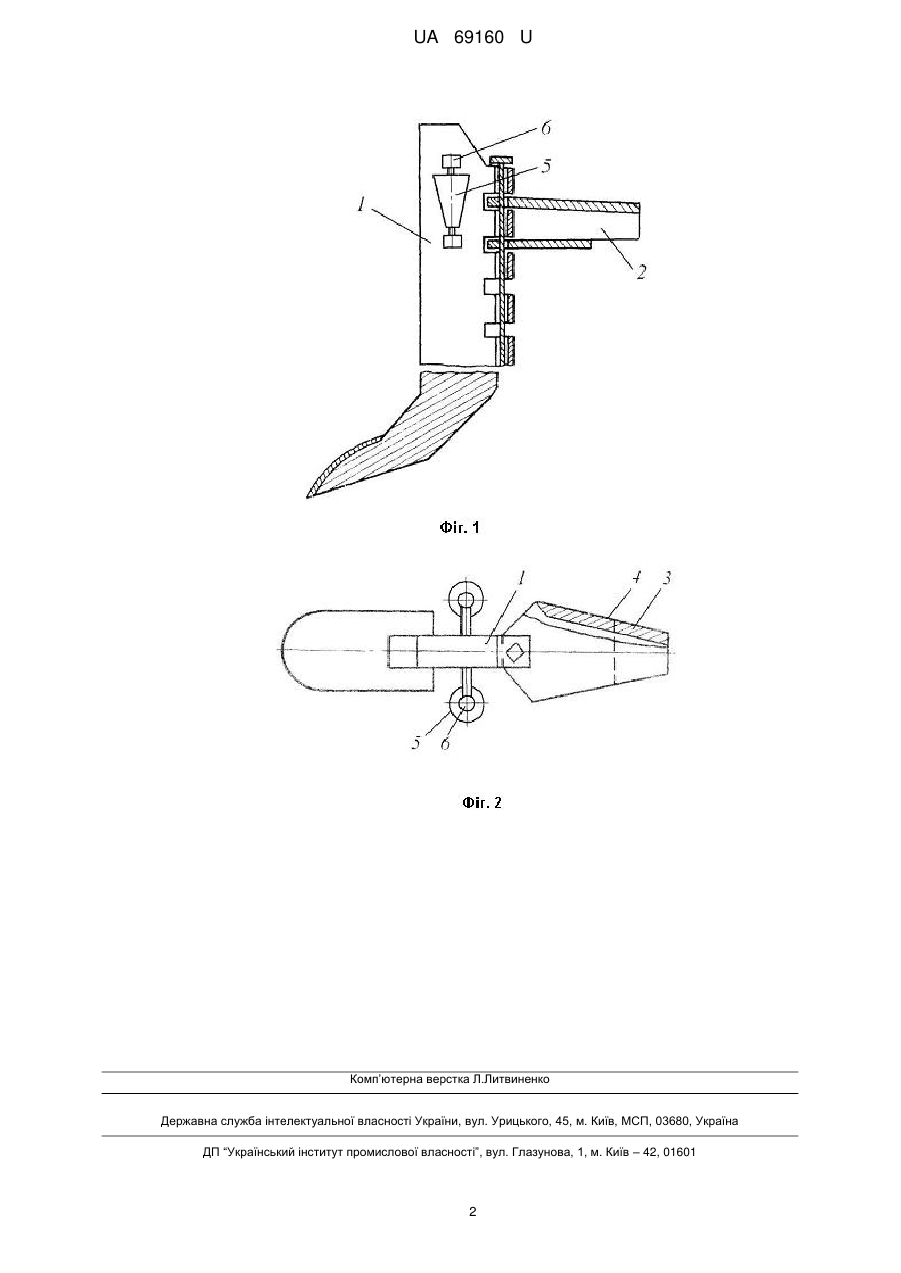

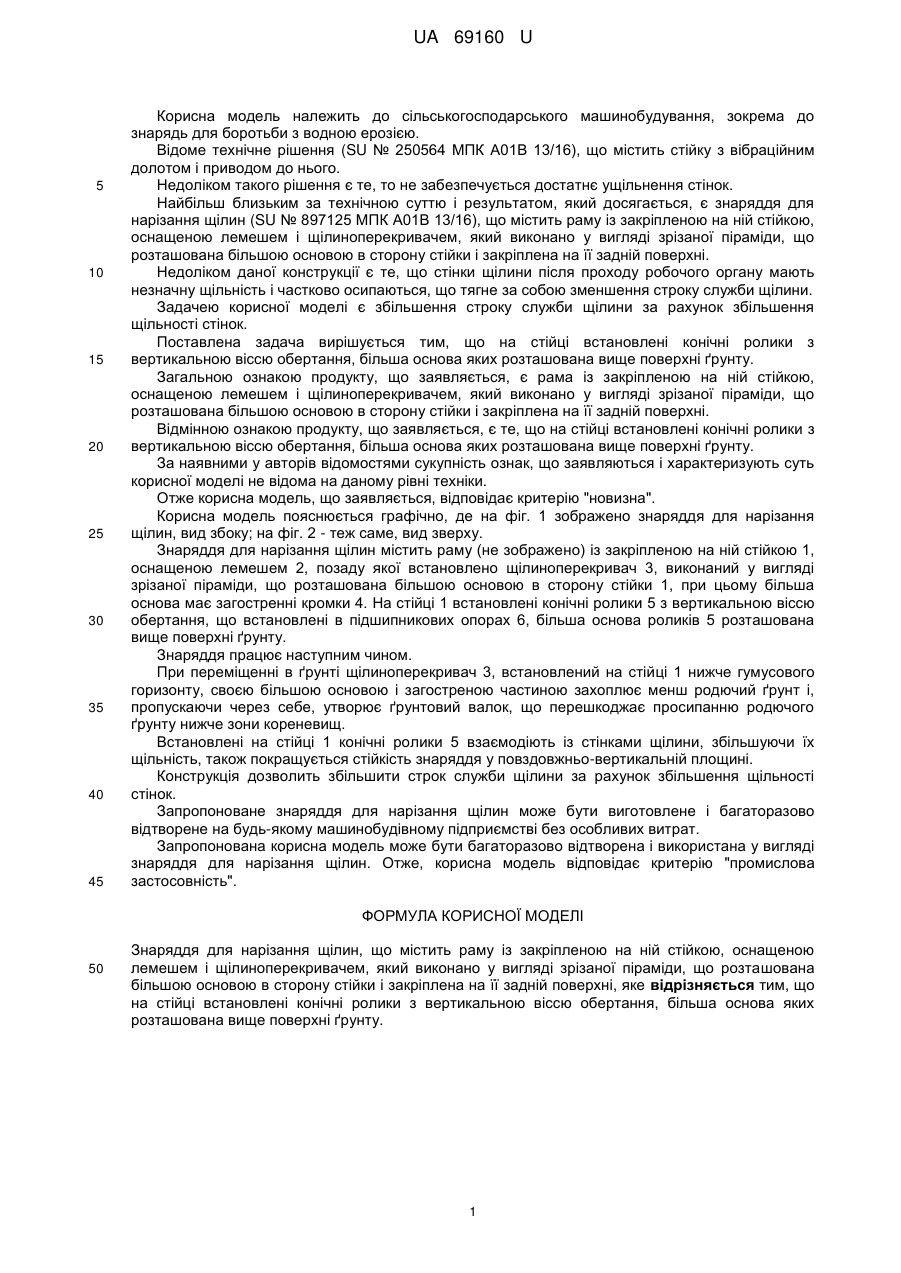

Реферат: UA 69160 U UA 69160 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відоме технічне рішення (SU № 250564 МПК А01В 13/16), що містить стійку з вібраційним долотом і приводом до нього. Недоліком такого рішення є те, то не забезпечується достатнє ущільнення стінок. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для нарізання щілин (SU № 897125 МПК А01В 13/16), що містить раму із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні. Недоліком даної конструкції є те, що стінки щілини після проходу робочого органу мають незначну щільність і частково осипаються, що тягне за собою зменшення строку служби щілини. Задачею корисної моделі є збільшення строку служби щілини за рахунок збільшення щільності стінок. Поставлена задача вирішується тим, що на стійці встановлені конічні ролики з вертикальною віссю обертання, більша основа яких розташована вище поверхні ґрунту. Загальною ознакою продукту, що заявляється, є рама із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні. Відмінною ознакою продукту, що заявляється, є те, що на стійці встановлені конічні ролики з вертикальною віссю обертання, більша основа яких розташована вище поверхні ґрунту. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється графічно, де на фіг. 1 зображено знаряддя для нарізання щілин, вид збоку; на фіг. 2 - теж саме, вид зверху. Знаряддя для нарізання щілин містить раму (не зображено) із закріпленою на ній стійкою 1, оснащеною лемешем 2, позаду якої встановлено щілиноперекривач 3, виконаний у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки 1, при цьому більша основа має загостренні кромки 4. На стійці 1 встановлені конічні ролики 5 з вертикальною віссю обертання, що встановлені в підшипникових опорах 6, більша основа роликів 5 розташована вище поверхні ґрунту. Знаряддя працює наступним чином. При переміщенні в ґрунті щілиноперекривач 3, встановлений на стійці 1 нижче гумусового горизонту, своєю більшою основою і загостреною частиною захоплює менш родючий ґрунт і, пропускаючи через себе, утворює ґрунтовий валок, що перешкоджає просипанню родючого ґрунту нижче зони кореневищ. Встановлені на стійці 1 конічні ролики 5 взаємодіють із стінками щілини, збільшуючи їх щільність, також покращується стійкість знаряддя у повздовжньо-вертикальній площині. Конструкція дозволить збільшити строк служби щілини за рахунок збільшення щільності стінок. Запропоноване знаряддя для нарізання щілин може бути виготовлене і багаторазово відтворене на будь-якому машинобудівному підприємстві без особливих витрат. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для нарізання щілин. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Знаряддя для нарізання щілин, що містить раму із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні, яке відрізняється тим, що на стійці встановлені конічні ролики з вертикальною віссю обертання, більша основа яких розташована вище поверхні ґрунту. 1 UA 69160 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
