Металева обойма сталебетонного елемента
Номер патенту: 79911
Опубліковано: 13.05.2013
Автори: Ватуля Гліб Леонідович, Ігнатенко Євгеній Вікторович, Петренко Дмитро Григорович, Лобяк Олексій Вікторович
Формула / Реферат

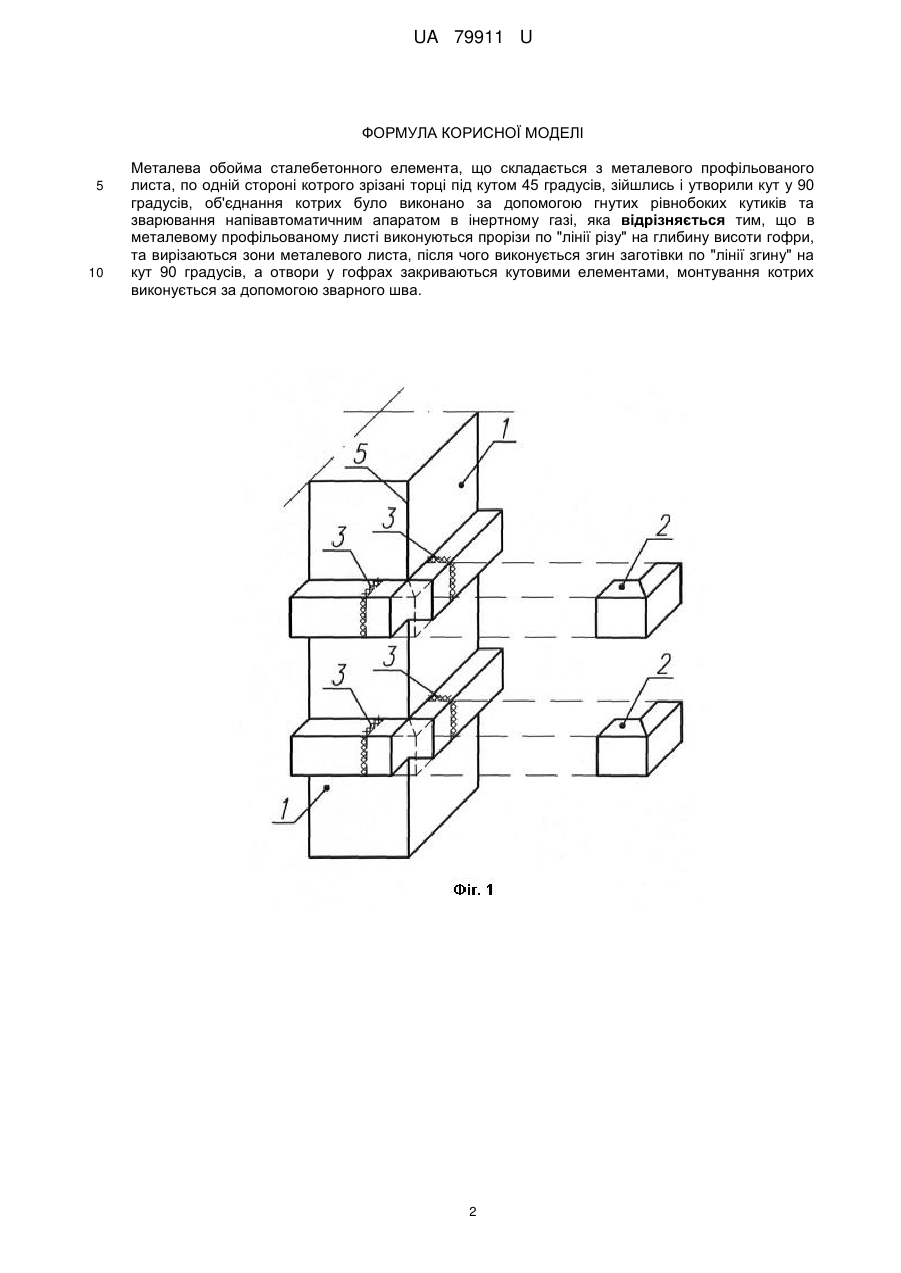

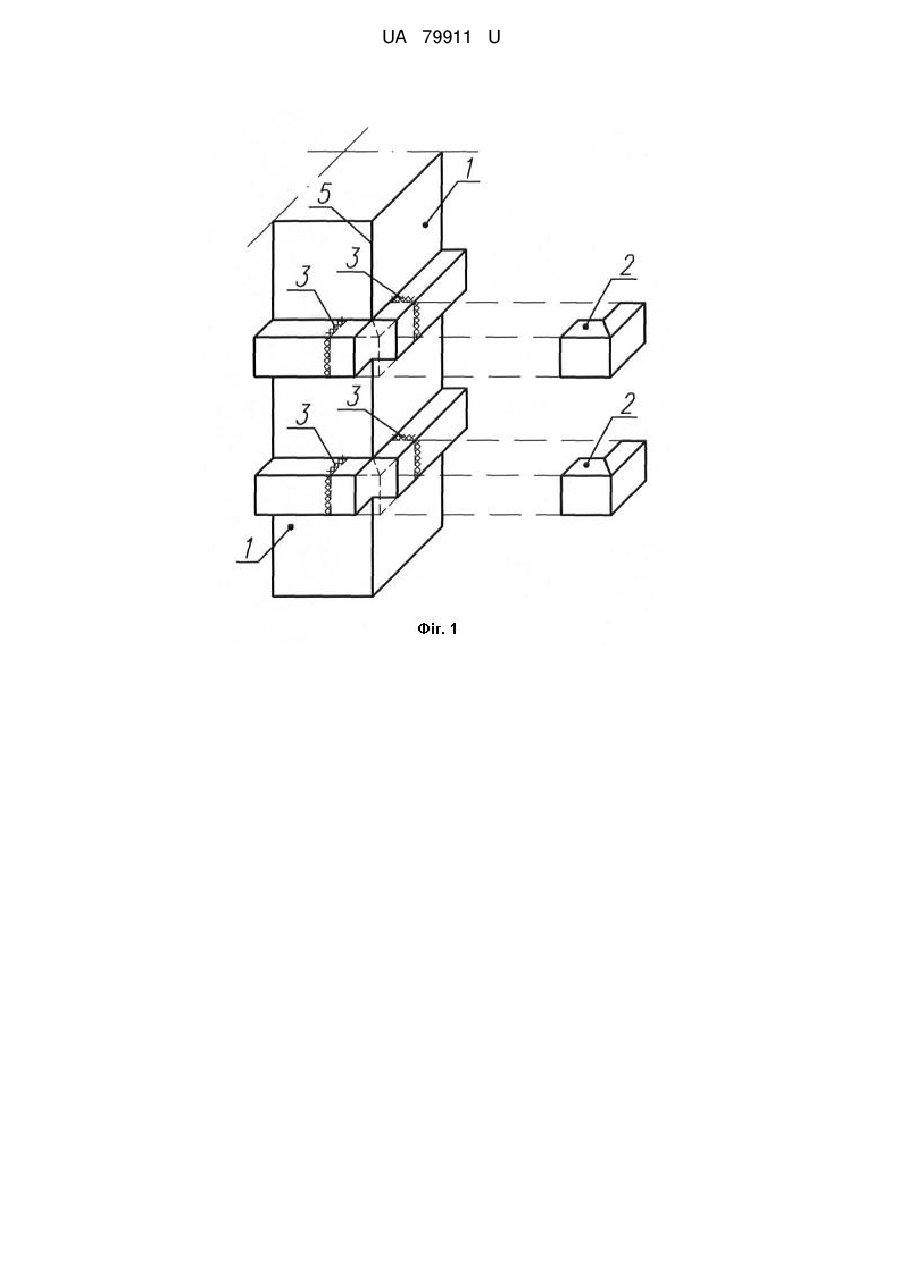

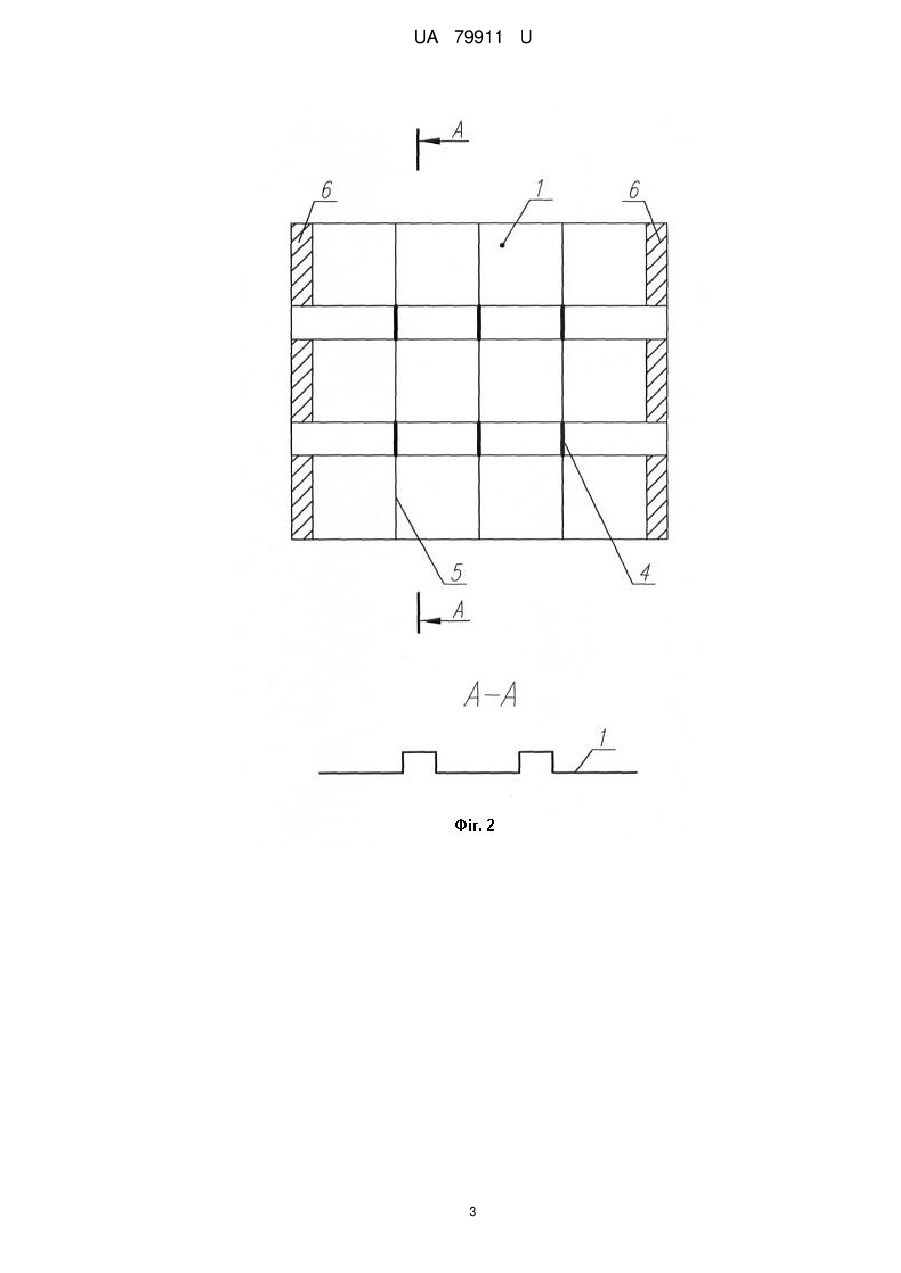

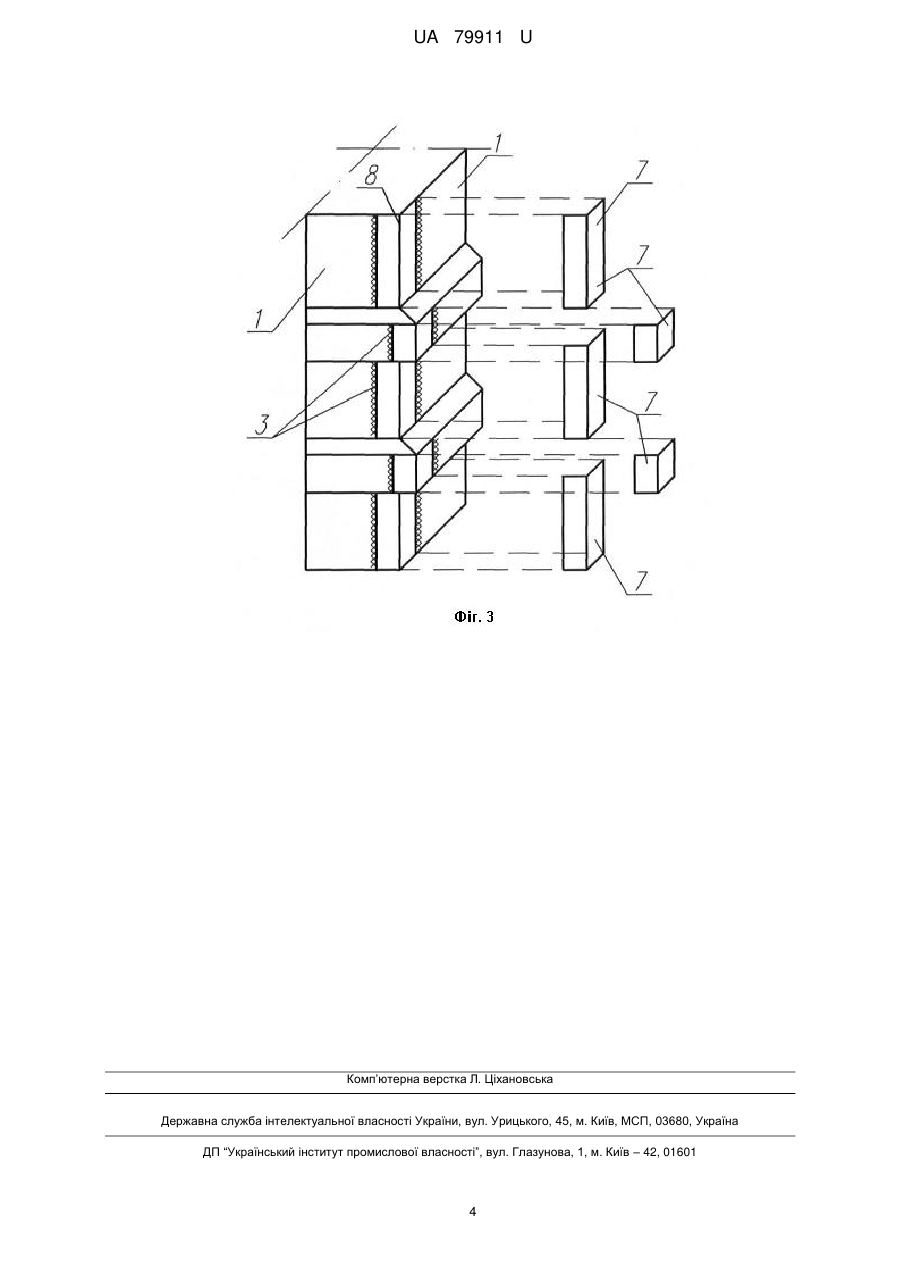

Металева обойма сталебетонного елемента, що складається з металевого профільованого листа, по одній стороні котрого зрізані торці під кутом 45 градусів, зійшлись і утворили кут у 90 градусів, об'єднання котрих було виконано за допомогою гнутих рівнобоких кутиків та зварювання напівавтоматичним апаратом в інертному газі, яка відрізняється тим що, в металевому профільованому листі виконуються прорізи по "лінії різу", на глибину висоти гофри, та вирізаються зони металевого листа, після чого виконується згин заготівки по "лінії згину" на кут 90 градусів, а отвори у гофрах закриваються кутовими елементами, монтування котрих виконується за допомогою зварного шва.
Текст

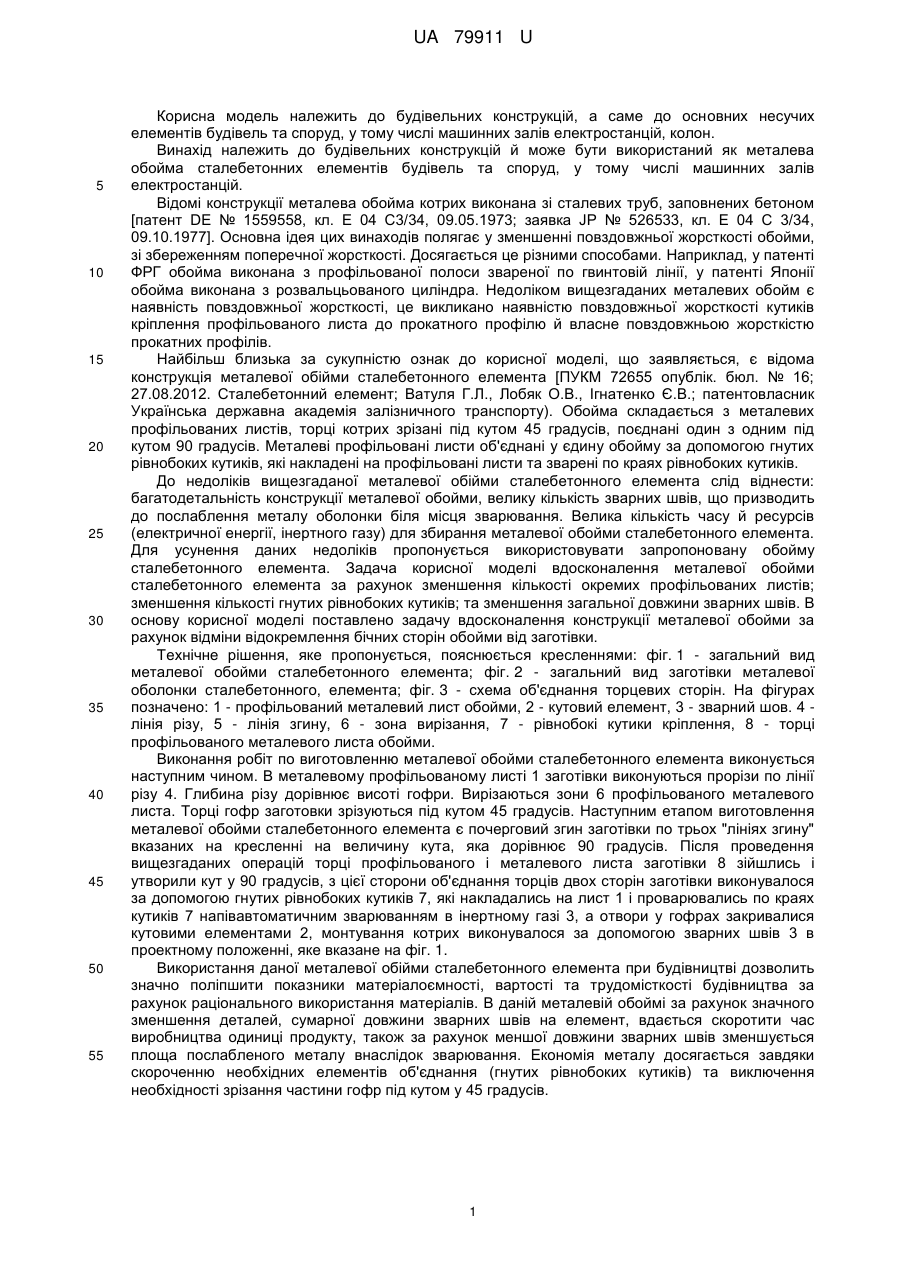

Реферат: Металева обойма сталебетонного елемента, що складається з металевого профільованого листа, по одній стороні котрого зрізані торці під кутом 45 градусів, зійшлись і утворили кут у 90 градусів, об'єднання котрих було виконано за допомогою гнутих рівнобоких кутиків та зварювання напівавтоматичним апаратом в інертному газі. В металевому профільованому листі виконуються прорізи по "лінії різу" на глибину висоти гофри, та вирізаються зони металевого листа, після чого виконується згин заготівки по "лінії згину" на кут 90 градусів, а отвори у гофрах закриваються кутовими елементами монтування котрих виконується за допомогою зварного шва. UA 79911 U (54) МЕТАЛЕВА ОБОЙМА СТАЛЕБЕТОННОГО ЕЛЕМЕНТА UA 79911 U UA 79911 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних конструкцій, а саме до основних несучих елементів будівель та споруд, у тому числі машинних залів електростанцій, колон. Винахід належить до будівельних конструкцій й може бути використаний як металева обойма сталебетонних елементів будівель та споруд, у тому числі машинних залів електростанцій. Відомі конструкції металева обойма котрих виконана зі сталевих труб, заповнених бетоном [патент DE № 1559558, кл. Е 04 С3/34, 09.05.1973; заявка JP № 526533, кл. Е 04 С 3/34, 09.10.1977]. Основна ідея цих винаходів полягає у зменшенні повздовжньої жорсткості обойми, зі збереженням поперечної жорсткості. Досягається це різними способами. Наприклад, у патенті ФРГ обойма виконана з профільованої полоси звареної по гвинтовій лінії, у патенті Японії обойма виконана з розвальцьованого циліндра. Недоліком вищезгаданих металевих обойм є наявність повздовжньої жорсткості, це викликано наявністю повздовжньої жорсткості кутиків кріплення профільованого листа до прокатного профілю й власне повздовжньою жорсткістю прокатних профілів. Найбільш близька за сукупністю ознак до корисної моделі, що заявляється, є відома конструкція металевої обійми сталебетонного елемента [ПУКМ 72655 опублік. бюл. № 16; 27.08.2012. Сталебетонний елемент; Ватуля Г.Л., Лобяк О.В., Ігнатенко Є.В.; патентовласник Українська державна академія залізничного транспорту). Обойма складається з металевих профільованих листів, торці котрих зрізані під кутом 45 градусів, поєднані один з одним під кутом 90 градусів. Металеві профільовані листи об'єднані у єдину обойму за допомогою гнутих рівнобоких кутиків, які накладені на профільовані листи та зварені по краях рівнобоких кутиків. До недоліків вищезгаданої металевої обійми сталебетонного елемента слід віднести: багатодетальність конструкції металевої обойми, велику кількість зварних швів, що призводить до послаблення металу оболонки біля місця зварювання. Велика кількість часу й ресурсів (електричної енергії, інертного газу) для збирання металевої обойми сталебетонного елемента. Для усунення даних недоліків пропонується використовувати запропоновану обойму сталебетонного елемента. Задача корисної моделі вдосконалення металевої обойми сталебетонного елемента за рахунок зменшення кількості окремих профільованих листів; зменшення кількості гнутих рівнобоких кутиків; та зменшення загальної довжини зварних швів. В основу корисної моделі поставлено задачу вдосконалення конструкції металевої обойми за рахунок відміни відокремлення бічних сторін обойми від заготівки. Технічне рішення, яке пропонується, пояснюється кресленнями: фіг. 1 - загальний вид металевої обойми сталебетонного елемента; фіг. 2 - загальний вид заготівки металевої оболонки сталебетонного, елемента; фіг. 3 - схема об'єднання торцевих сторін. На фігурах позначено: 1 - профільований металевий лист обойми, 2 - кутовий елемент, 3 - зварний шов. 4 лінія різу, 5 - лінія згину, 6 - зона вирізання, 7 - рівнобокі кутики кріплення, 8 - торці профільованого металевого листа обойми. Виконання робіт по виготовленню металевої обойми сталебетонного елемента виконується наступним чином. В металевому профільованому листі 1 заготівки виконуються прорізи по лінії різу 4. Глибина різу дорівнює висоті гофри. Вирізаються зони 6 профільованого металевого листа. Торці гофр заготовки зрізуються під кутом 45 градусів. Наступним етапом виготовлення металевої обойми сталебетонного елемента є почерговий згин заготівки по трьох "лініях згину" вказаних на кресленні на величину кута, яка дорівнює 90 градусів. Після проведення вищезгаданих операцій торці профільованого і металевого листа заготівки 8 зійшлись і утворили кут у 90 градусів, з цієї сторони об'єднання торців двох сторін заготівки виконувалося за допомогоюгнутих рівнобоких кутиків 7, які накладались на лист 1 і проварювались по краях кутиків 7 напівавтоматичним зварюванням в інертному газі 3, а отвори у гофрах закривалися кутовими елементами 2, монтування котрих виконувалося за допомогою зварних швів 3 в проектному положенні, яке вказане на фіг. 1. Використання даної металевої обійми сталебетонного елемента при будівництві дозволить значно поліпшити показники матеріалоємності, вартості та трудомісткості будівництва за рахунок раціонального використання матеріалів. В даній металевій обоймі за рахунок значного зменшення деталей, сумарної довжини зварних швів на елемент, вдається скоротити час виробництва одиниці продукту, також за рахунок меншої довжини зварних швів зменшується площа послабленого металу внаслідок зварювання. Економія металу досягається завдяки скороченню необхідних елементів об'єднання (гнутих рівнобоких кутиків) та виключення необхідності зрізання частини гофр під кутом у 45 градусів. 1 UA 79911 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Металева обойма сталебетонного елемента, що складається з металевого профільованого листа, по одній стороні котрого зрізані торці під кутом 45 градусів, зійшлись і утворили кут у 90 градусів, об'єднання котрих було виконано за допомогою гнутих рівнобоких кутиків та зварювання напівавтоматичним апаратом в інертному газі, яка відрізняється тим, що в металевому профільованому листі виконуються прорізи по "лінії різу" на глибину висоти гофри, та вирізаються зони металевого листа, після чого виконується згин заготівки по "лінії згину" на кут 90 градусів, а отвори у гофрах закриваються кутовими елементами, монтування котрих виконується за допомогою зварного шва. 2 UA 79911 U 3 UA 79911 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal shell of a steel-concrete element
Автори англійськоюVatulia Hlib Leonidovych, Lobiak Oleksii Viktorovych, Ihnatenko Yevhenii Viktorovych, Petrenko Dmytro Hryhorovych
Назва патенту російськоюМеталлическая обойма сталебетонного элемента
Автори російськоюВатуля Глеб Леонидович, Лобяк Алексей Викторович, Игнатенко Евгений Викторович, Петренко Дмитрий Григорьевич
МПК / Мітки
Мітки: сталебетонного, обойма, елемента, металева
